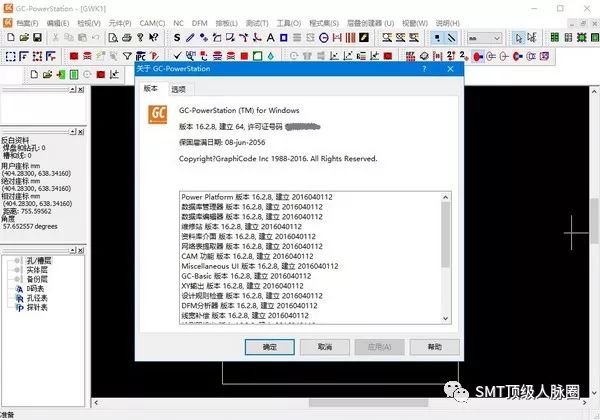

GC2000(GC-PowerStation)是一款专业的PCB设计后期处理工具，是非常好用的一款GERBER文件的查看和编辑，一般用于SMT、PCB厂家、PCB设计等场合。

功能特点

1.自动识别各种Gerber格式

2.自动将焊盘转化成组件只需3秒.异性组件手动转换更会让你感觉到他的强大

3.自动分析丝印与组件连接.准确率可以做到80%

4.CAD中心坐标导入.实现了完美的整合

5.再加上简单的BOM输入.数据比对.让人有种得来全不费功夫的感觉.

6.整理完的坐标可以存成*.CSV格式等等

一

准备工作

1. 准备一台安装有GC2000软体的电脑(软件可自行百度下载)

2. Gerber格式文件

二

开始处理文件

三

GC2000菜单

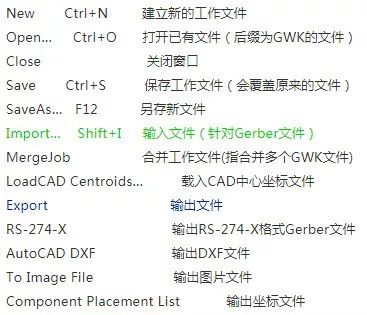

File菜单

Edit菜单

Undo     Alt+Backspace             还原修改前状态

Cut       Shift+Del                剪切

Copy      Ctrl+C                   复制

Paste      Ctrl+V                   粘贴(指在同层之间进行粘贴)

PasteTo…  Alt+F5                粘贴到其他层

Delete     Ctrl+Del               删除

SelectAll   *                         选取整层数据

UnselectAll    Ctrl+M          解除标记(取消全部选择)

Select                                  选择

Filter Selection   Ctrl+Shift+F       条件选择，常用

RegisterLayers    Ctrl+Shift+L       图层对齐

Jumpto…                          依指令跳跃至指定位置

Nearest    S               跳至离光标最近的中心点及端点

Offset…    F             跳至指定相对坐标位置

Coordinate…   C         跳至指定用户坐标位置

Component…  P     跳至指定元件位置

Moveto…                 依指令移动至指定位置

Here                   移动至光标定住的位置

Offset…   O            以所在位置为零点移动至输入坐标位置

Coordinate…            以自定零点为基准移动至指定位置

Copy to…                复制至指定位置

Here                 复制至光标所在的位置

Nearest                复制至离光标最近的中心点及端点

Offset                 依所在位置为基准复制至指定位置

Angle                  依角度及距离复制

Coordinate              依自定零点为基准复制至指定位置

Mirror                      镜像

About X Axis X          以X轴镜像(常用)

About Y Axis Y          以Y轴镜像

Explode CustomAperture     将特殊定义的 Pad 打散

Create…                   建立数据

Rout/Trace              建立线

Drill Hit/Pad           建立钻孔及 Pad

CCW Arc/Curved Rout     建立逆时针方向弧形

Clockwise Arc/Curved Rout           建立顺时针方向弧形

CCW Arc/Curved Rout using 3 point    建立逆时针方向弧

Clockwise Arc/Curved Rout using 3 point  建立顺时针方向

Box                    建立方框

Text Block              建立文字

Pad Stack               建立 Pad

View菜单

BottomSide View    U         从底面查看文件

Zoom                        缩放

In                       大约放大两倍

Out                      大约缩小二分之一

Extents                   依最大边界显示

Previous                  回前一个画面大小

Layers                        图层控制

View All    Shift+V         所有层可查看

Hide All    Shift+H         所有层关闭(一次性操作所有层)

Edit All     Shift+E         所有层编辑(一次性操作所有层)

Next PhysicalLayer        显示下一层并且是可编辑状态

Previous PhysicalLayer   显示上一层并且是可编辑状态

ReferenceDesignators           显示元件位号

PinNumber                     显示元件引脚号

PartNumber                    显示元件型号
