某单机的随机振动试验条件如下表所示。
延申 1.白噪声
2.分贝 所谓分贝,就是衡量信号增益和衰减的单位。也是表示声源的声压级的单位。分贝的由来是上个世纪初,贝尔先生发明了电话,在测量电话信号的过程中,发明了一个度量单位贝尔(bell,以贝尔先生的名字命名):当信号通过一个放大器后,信号增加或减少的对数,就是贝尔。贝尔是两个功率的对数。比如说,你有一个放大器,信号功率在输入时是1w,输出时是2w,贝尔数就等于Lg(2w/1w)=0.30103。后来发现贝尔这个单位还是有点大,就取其十分之一,即十分之一贝尔,定义为分贝。分贝的英文单词是decibel,deci即十分之一,bel即贝尔。
3.倍频程:倍频程的概念在前面讲过。请见正弦扫频振动试验时间的计算 。
4.双对数坐标
频率范围(Hz) | 功率谱密度(g2/Hz) |
10~100 | +3dB/oct |
100~600 | 0.2 |
600~2000 | -9dB/oct |
均方根加速度 | 12.81g |
时间 | 2min |
方向 | x/y/z |

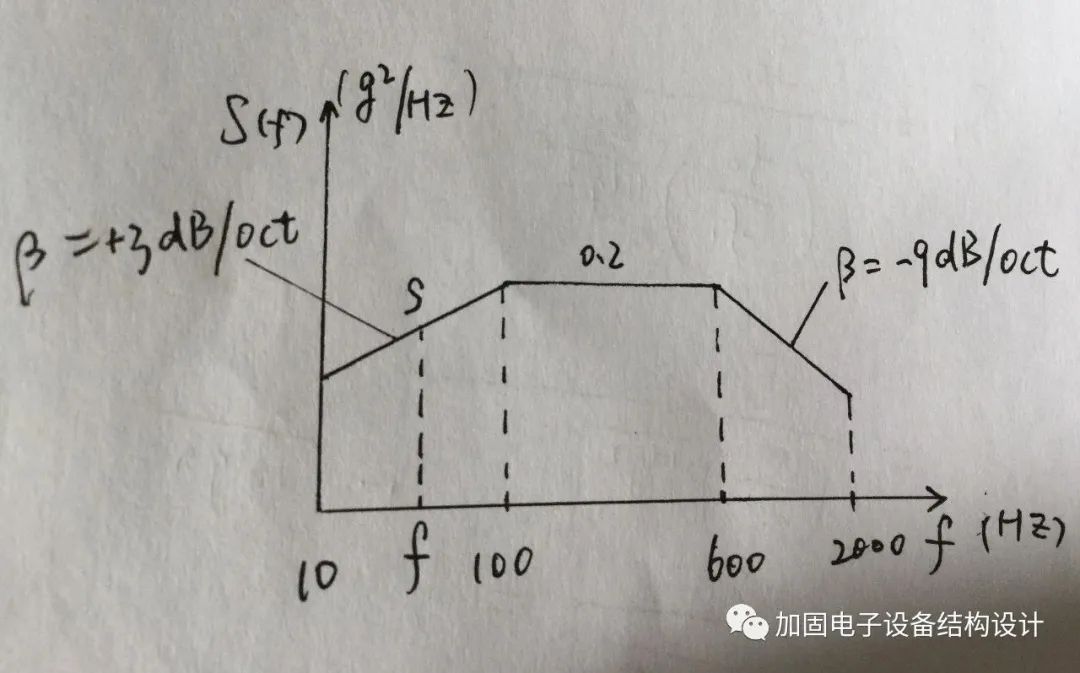

画出其功率谱密度曲线,如图1所示,是由平直谱和斜线谱组合的简单谱。
图1 某单机随机振动的激励谱

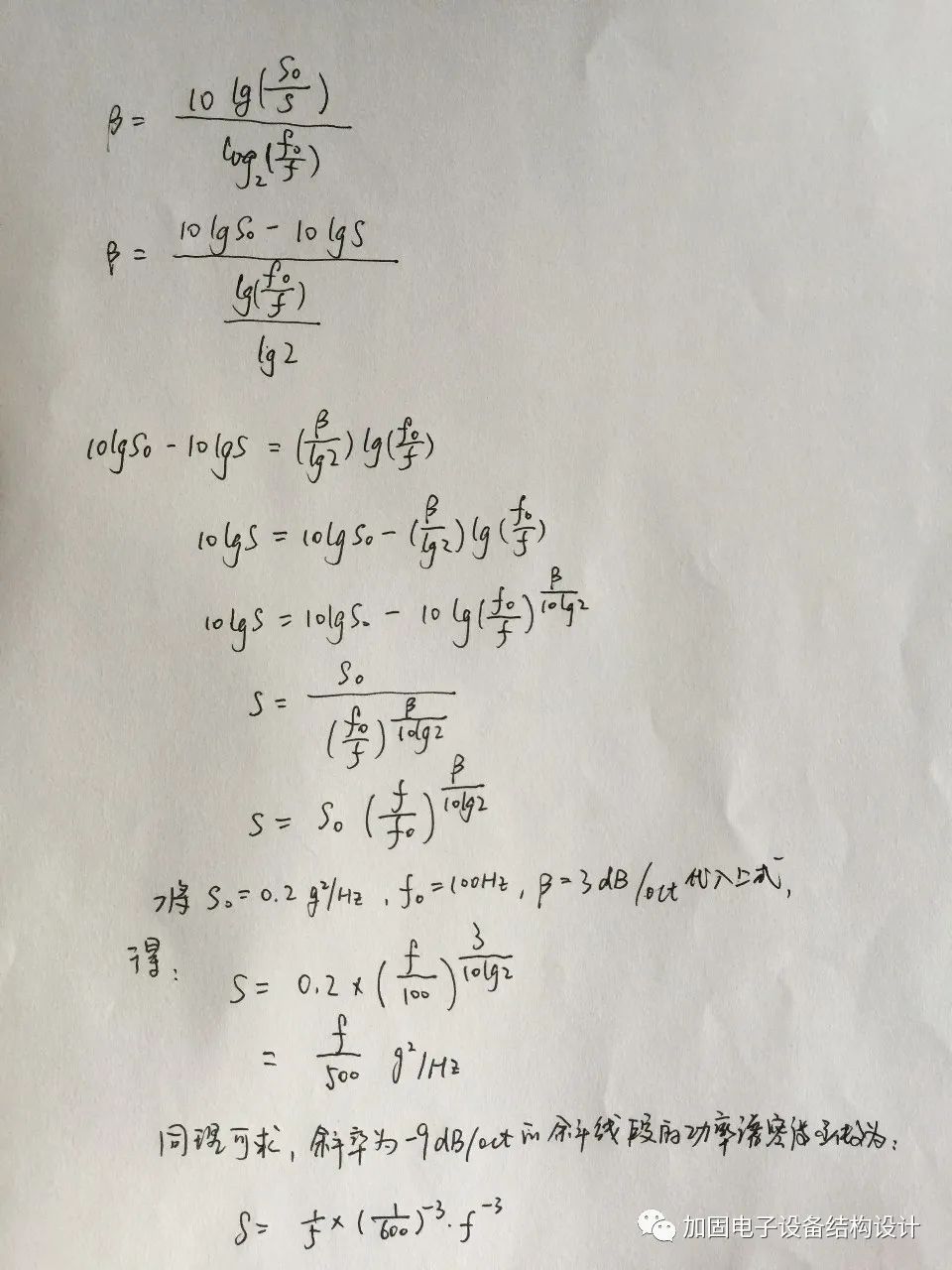

图1中,频率在100Hz~600Hz范围内,功率谱密度函数为一个常数,这种随机过程称为“白噪声”随机过程,表示在该频带内,系统的输入加速度均方值是恒定的,为0.2g2/Hz。 图1中,”非白噪声谱“的区域是用倍频程带宽增加或减少的分贝数表示的,因此需要转换为功率谱密度函数值,才能供计算分析使用。其转换公式推导如下:设斜线段的功率谱密度函数为S,频率为f,f0=100Hz,S0=0.2g2/Hz,β为斜线段的斜率,则:
图2 PSD斜线谱的计算公式推导
延申 1.白噪声
由于白光是由各种频率(颜色)的单色光混合而成的,因而这里信号的这种具有平坦功率谱的性质被称作是“白色的”,此信号也因此被称作“白噪声”。相对的,其他不具有这一性质的噪声信号被称为“非白噪声谱“或”有色噪声谱“。
2.分贝 所谓分贝,就是衡量信号增益和衰减的单位。也是表示声源的声压级的单位。分贝的由来是上个世纪初,贝尔先生发明了电话,在测量电话信号的过程中,发明了一个度量单位贝尔(bell,以贝尔先生的名字命名):当信号通过一个放大器后,信号增加或减少的对数,就是贝尔。贝尔是两个功率的对数。比如说,你有一个放大器,信号功率在输入时是1w,输出时是2w,贝尔数就等于Lg(2w/1w)=0.30103。后来发现贝尔这个单位还是有点大,就取其十分之一,即十分之一贝尔,定义为分贝。分贝的英文单词是decibel,deci即十分之一,bel即贝尔。
3.倍频程:倍频程的概念在前面讲过。请见正弦扫频振动试验时间的计算 。
4.双对数坐标
功率谱密度(power spectral density, PSD)曲线用双对数坐标给出,所以计算的时候要注意。为什么要用对数坐标给出?因为频率范围宽,用普通坐标画的话图纸需要很大,不方便。
参考文献
[1]陈砚圃,卞正中,张介秋.信号功率谱密度的物理基础[J].电子学报,2001(11):1578-1581.
[2]于治会.分贝的计算及应用[J].凿岩机械气动工具,2000(02):60-63.
