230u拆解 网卡接口_华硕AiMesh AX6100 WiFi系统开箱拆解评测体验

前言
AiMesh WiFi系统是华硕在2018年路由器市场上投下的一枚重磅炸弹，华硕针对大户型无线覆盖给出了AiMesh这样一个解决方案，相比目前的Mesh WiFi系统，华硕AiMesh可以更加灵活的选取设备组网，随意搭配甚至还可以充分利用目前现有的华硕路由器，性价比不错。随着802.11AX标准的到来，华硕也终于在2019年推出了AiMesh AX6100 WiFi系统(官网链接)。它由两台RT-AX92U组成，能提供稳定高速的家庭Wi-Fi覆盖，下面来看看这套WiFi系统的表现
▲华硕AiMesh AX6100 WiFi 系统是先进的Mesh分布式系统，支持新一代 802.11ax(或 WiFi 6)标准，双套装设计使用 802.11ax WiFi (WiFi 6) 作为两个RT-AX92U无线路由器的主连接，无线总速率高达4804Mbps，让每个上网设备都能获得高速WiFi速度，畅享流畅的4K视频播放与低延迟的在线游戏
▲产品规格
开箱

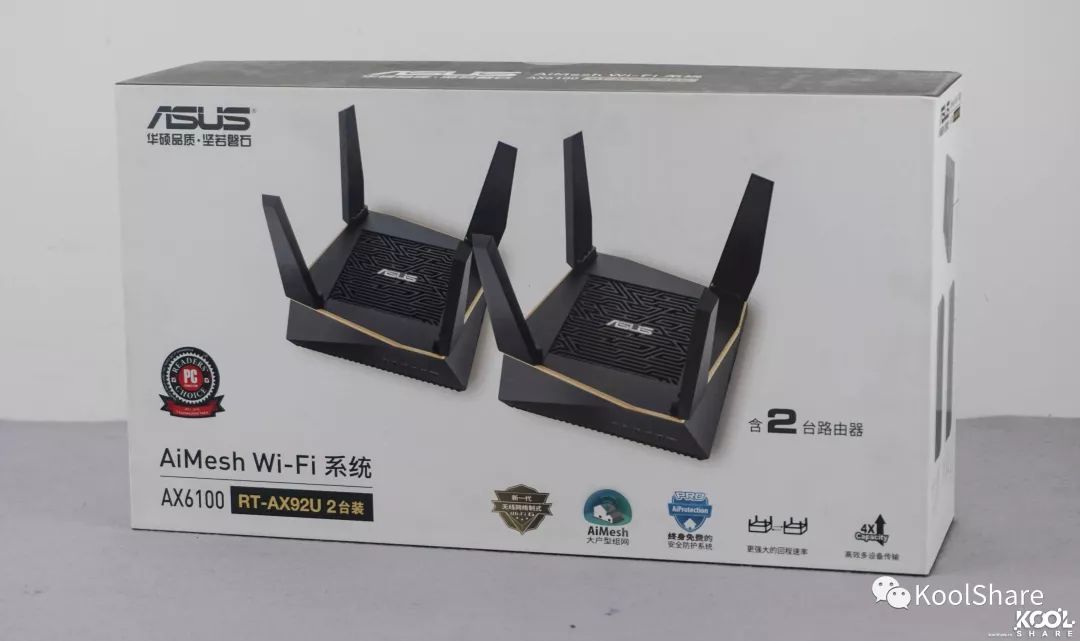

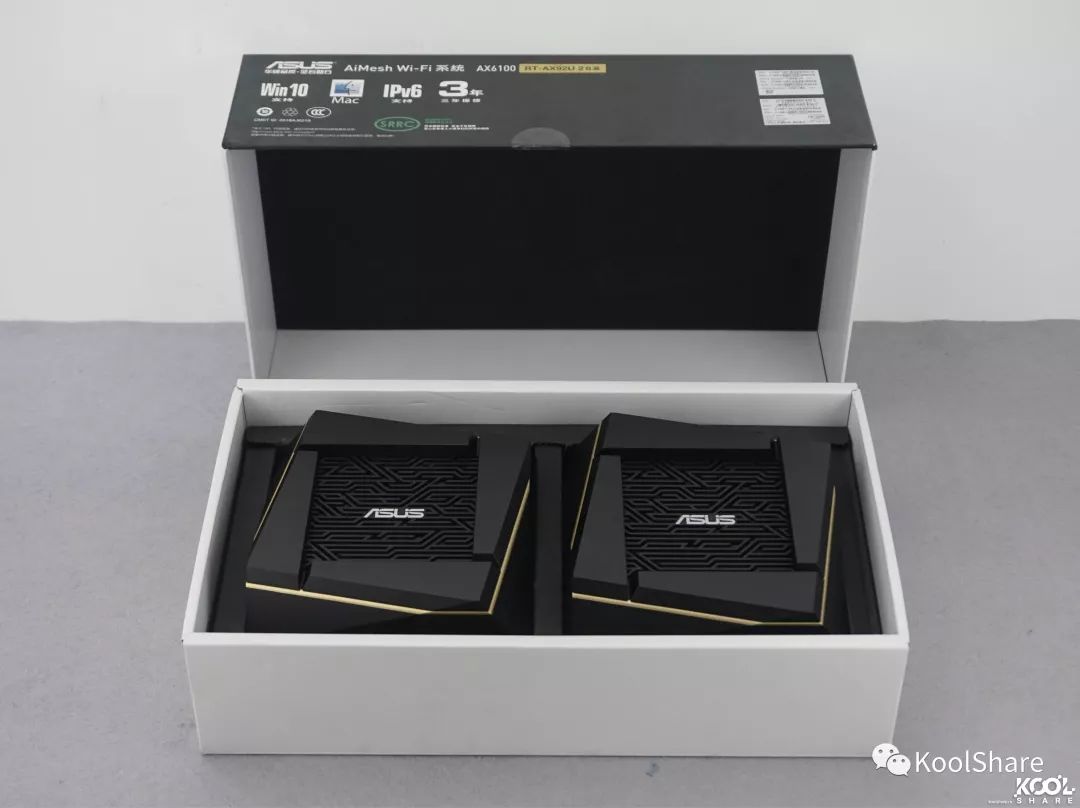

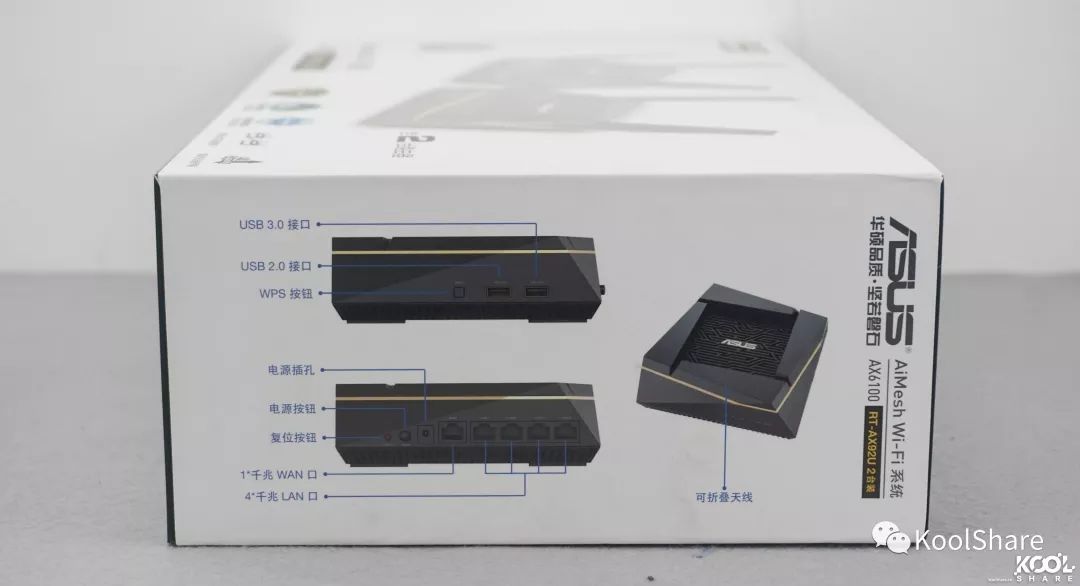

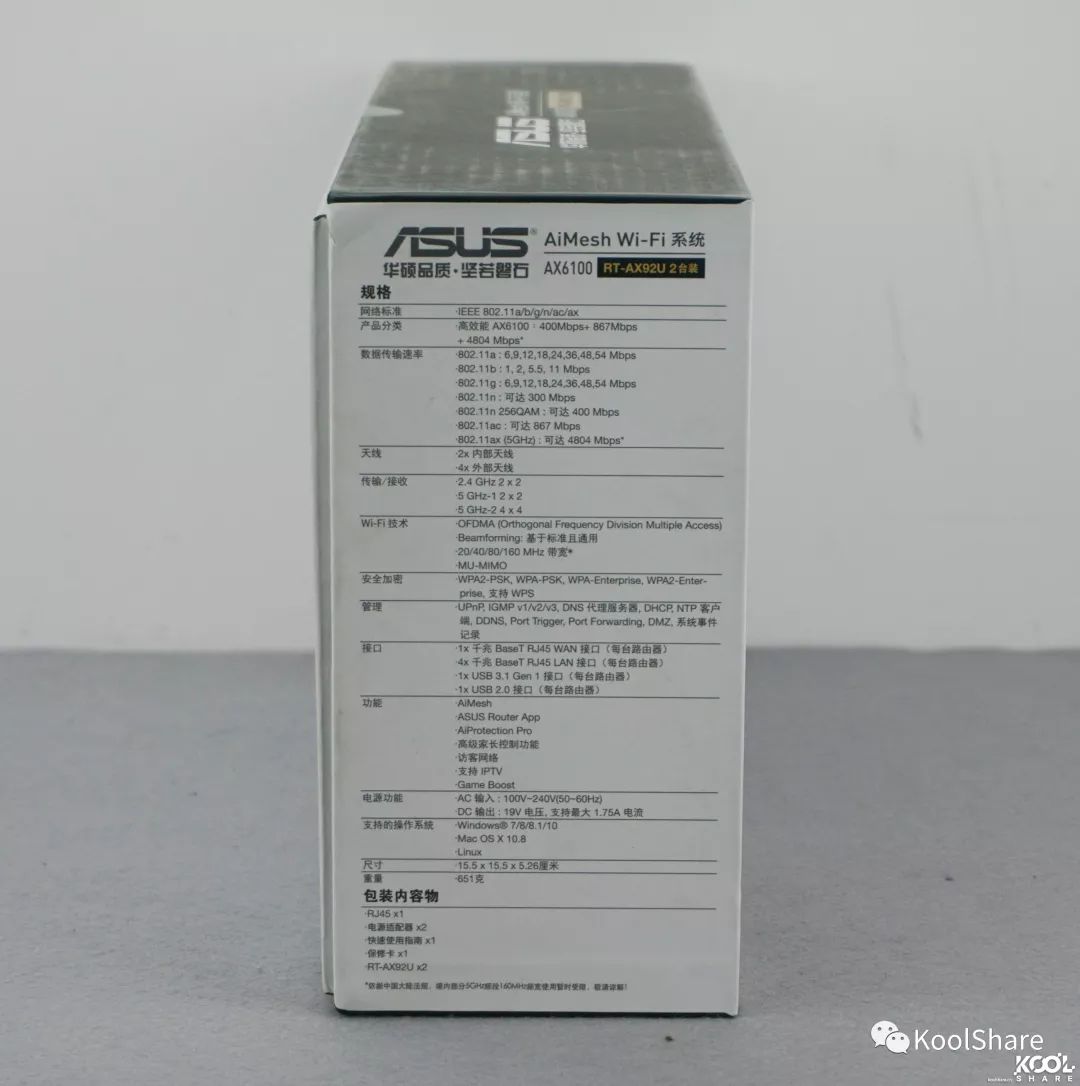

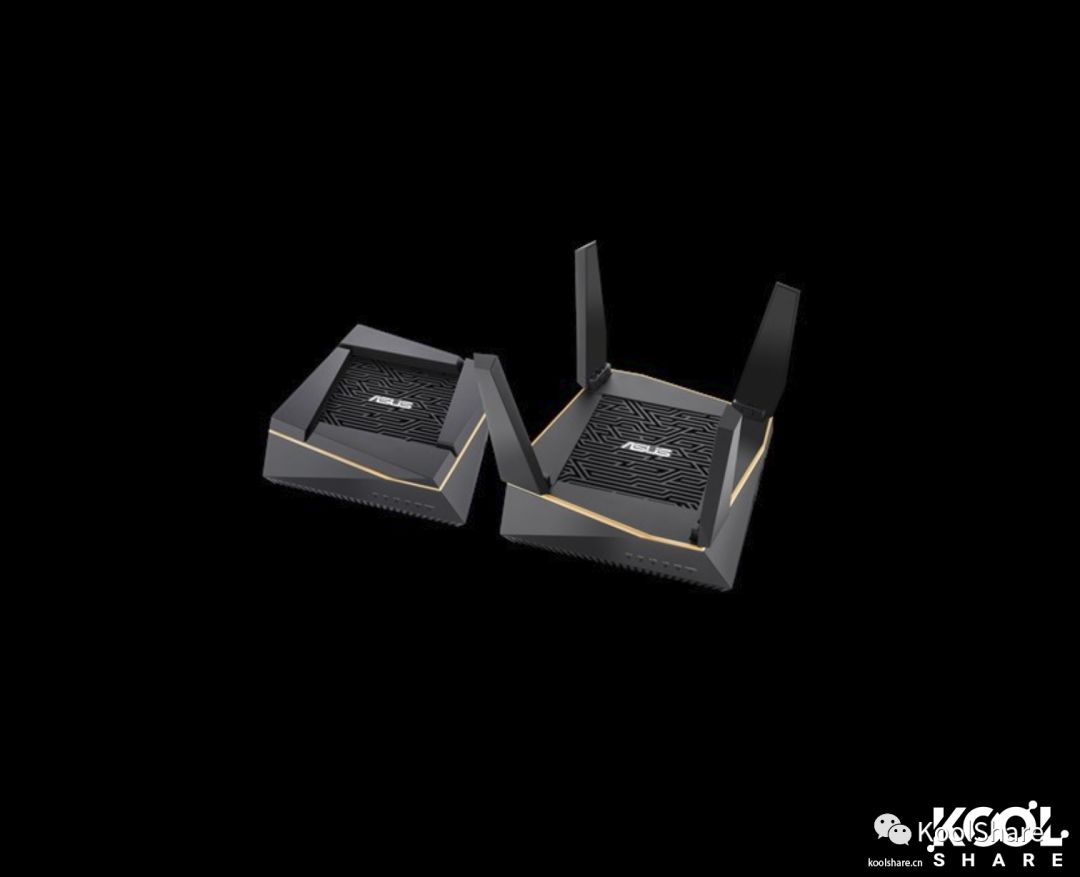

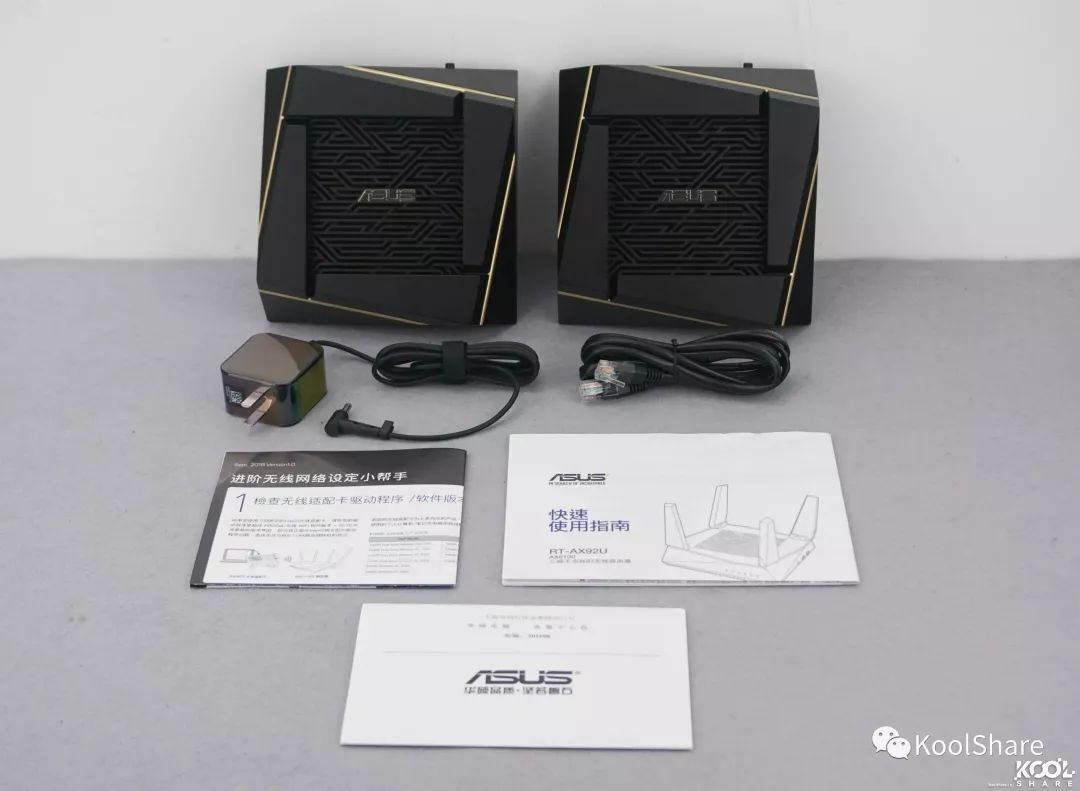

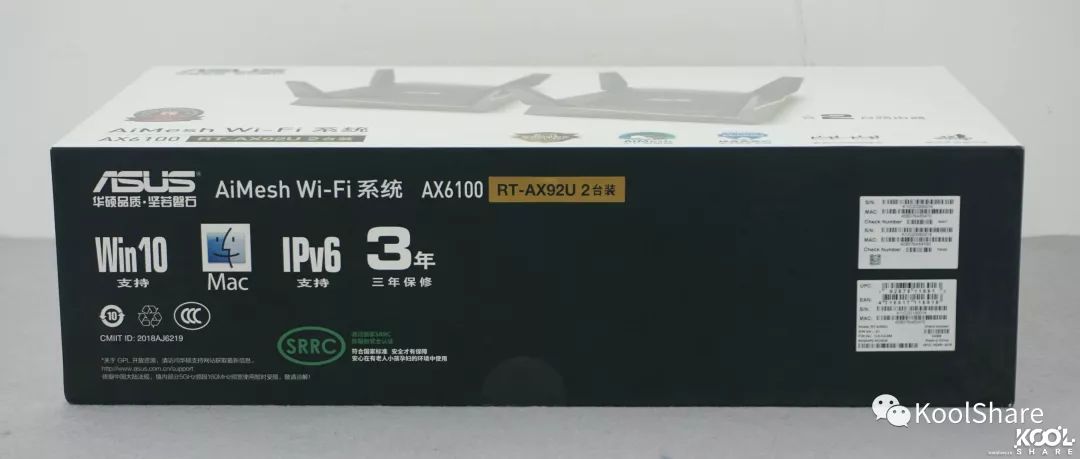

▲包装盒正面，可以看到有两台RT-AX92U▲AX6100 WiFi系统的优点一览▲AX6100 WiFi系统规格以及盒内包装内容▲可折叠天线及IO接口介绍▲三年质保▲打开盒盖就能看到内部的两个RT-AX92U无线路由器了

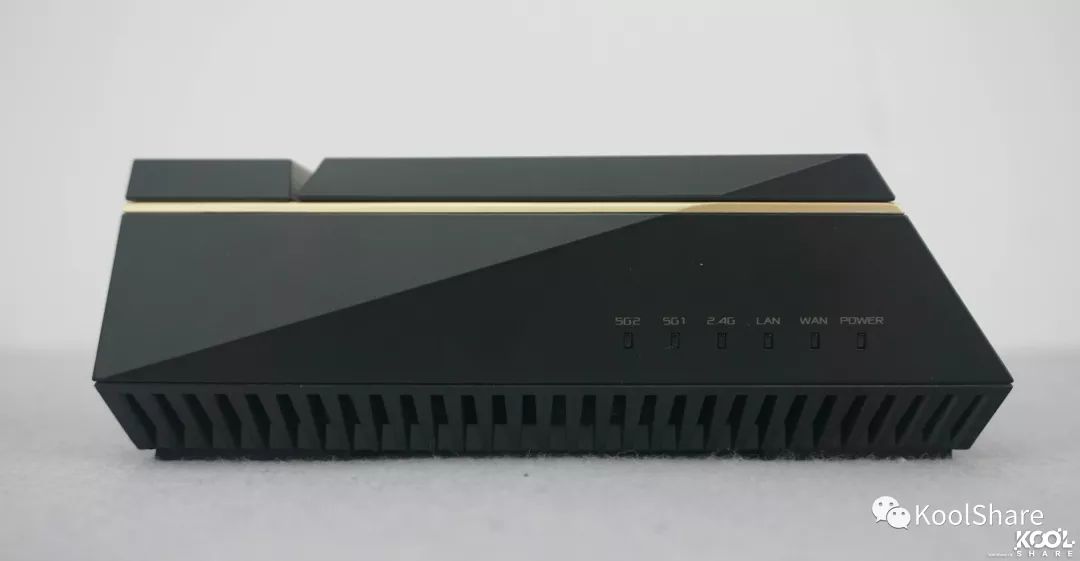

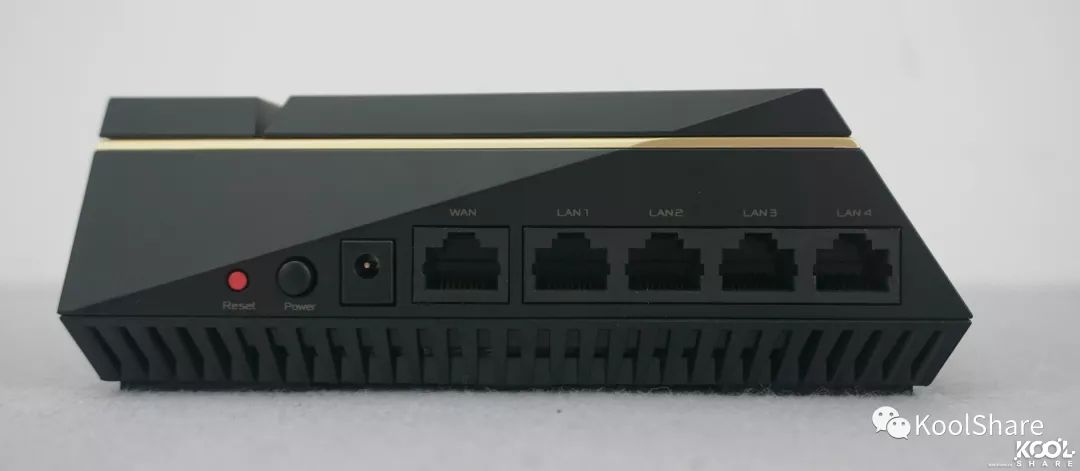

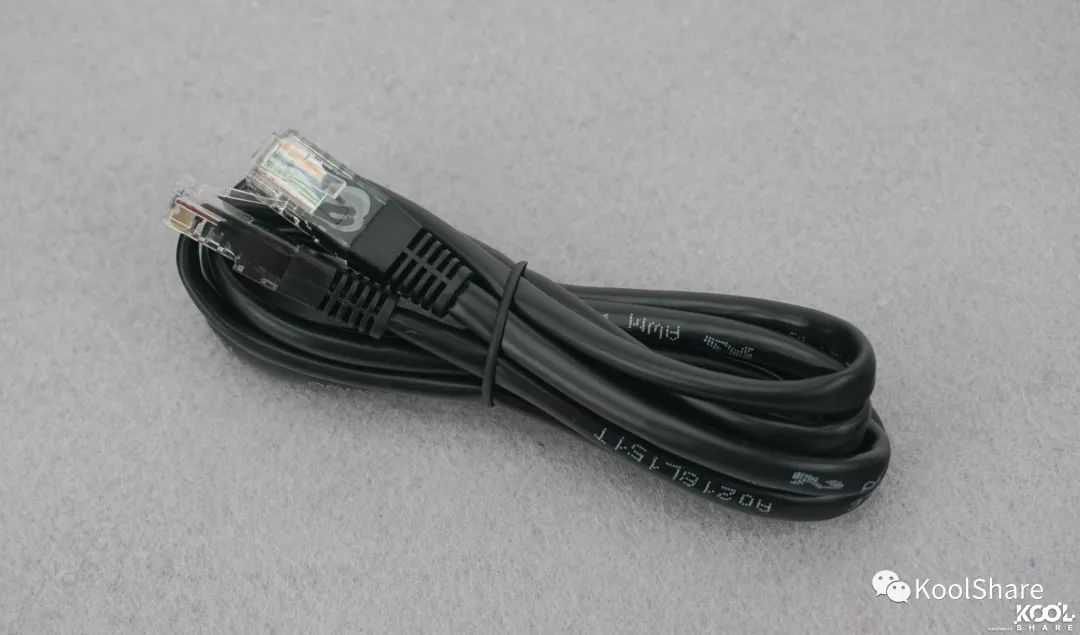

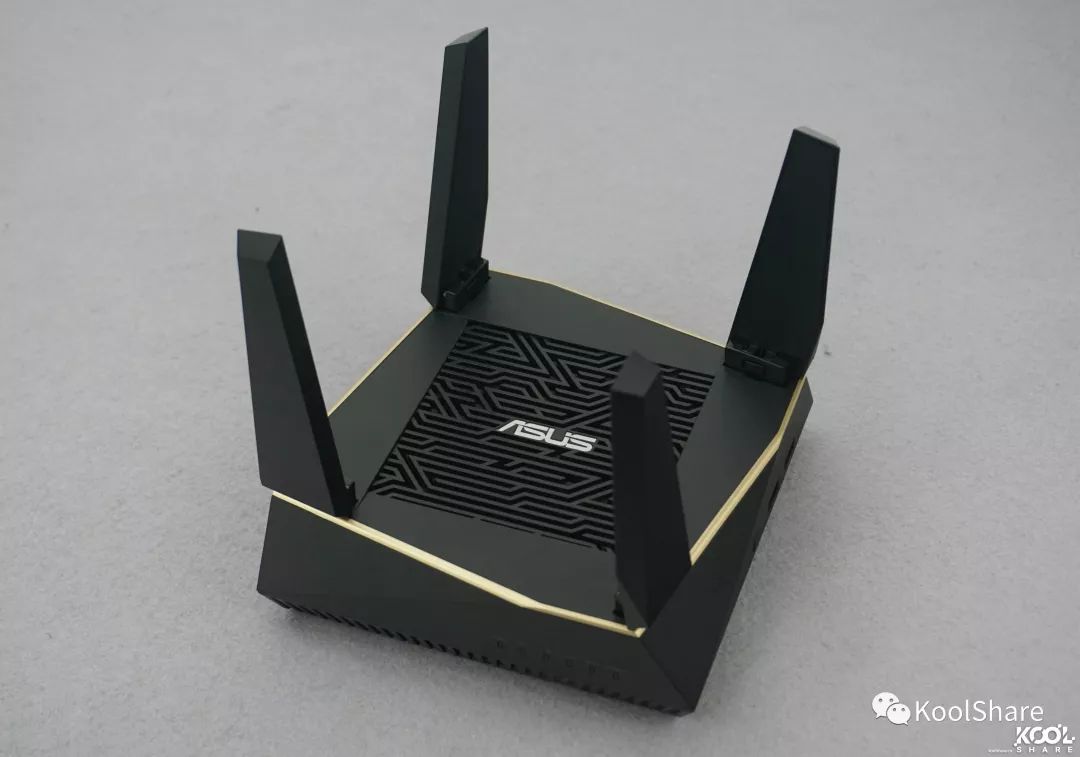

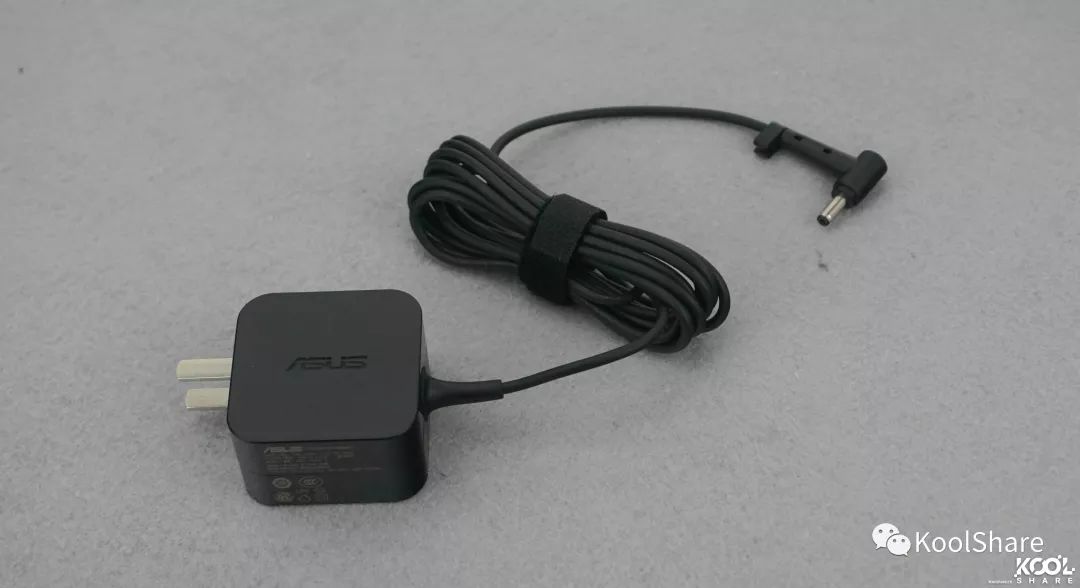

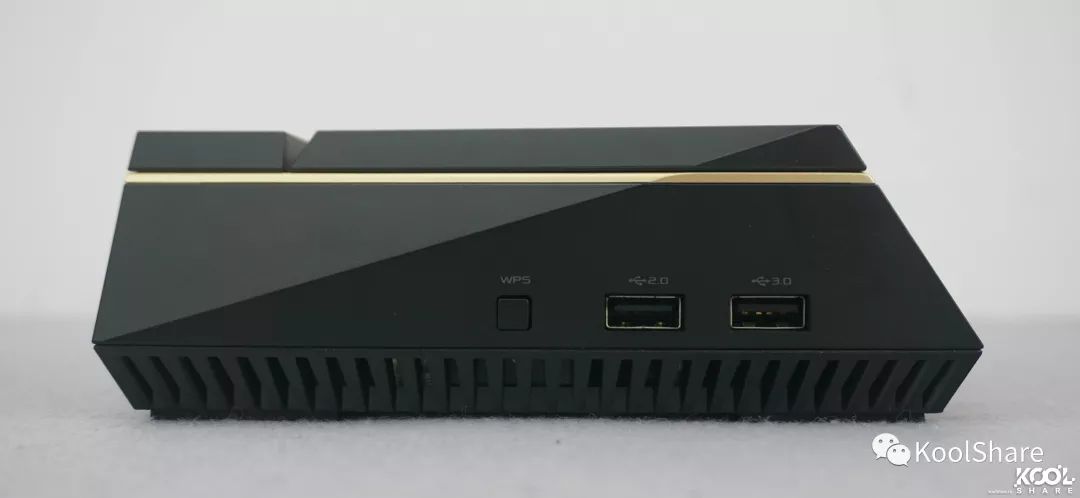

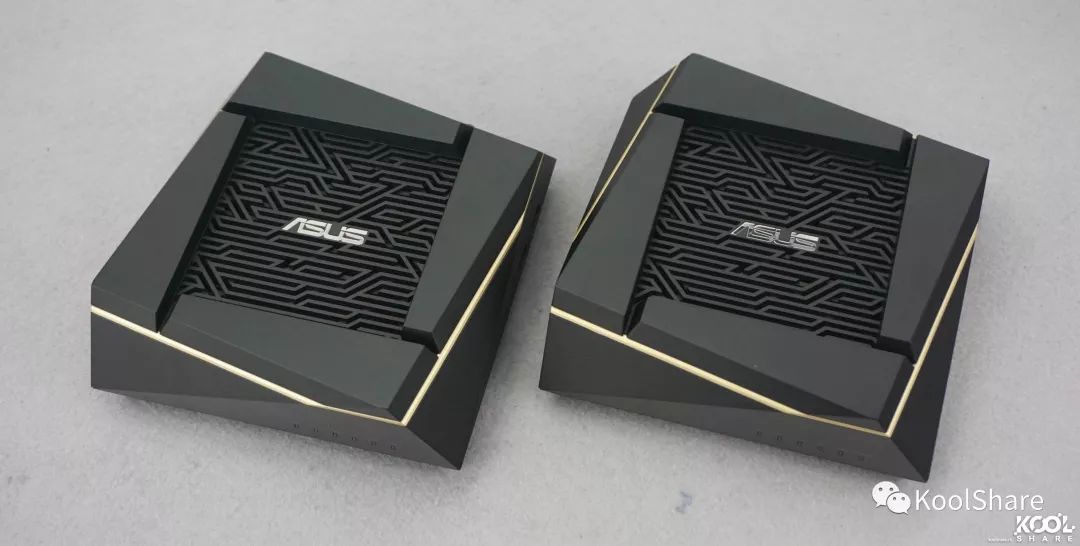

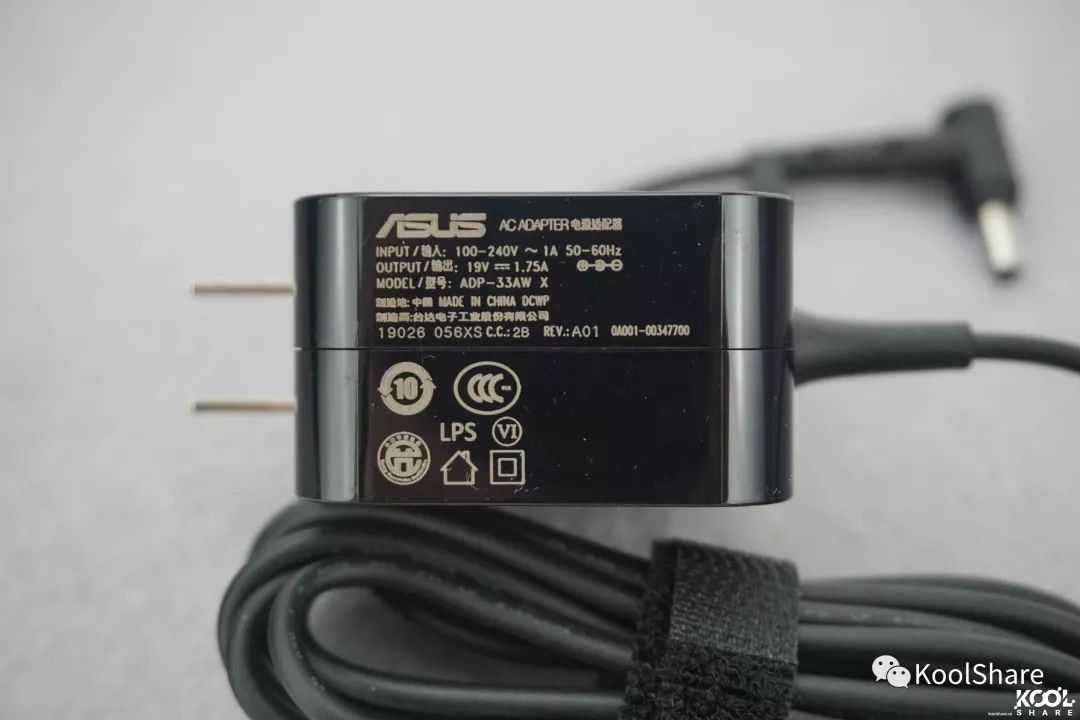

▲将两台RT-AX92U取出▲两台RT-AX92U无线路由器组建成AX6100 WiFi系统▲随机附赠超五类非屏蔽线▲电源适配器▲电源适配器规格19V 1.75A▲LED指示灯▲WPS按钮，USB2.0接口，USB3.0接口▲从左往右分别是Reset按钮，电源按钮，电源直流插孔，千兆WAN口，4个千兆LAN口▲打开可折叠式天线

小结：从外观上来看，RT-AX92U更像是AX11000的Mini版本。但是RT-AX92U没有采用AX11000的可拆卸式天线结构，而是使用了4根可折叠式天线。这样的设计一来可以防止天线松动，二来在天线折叠后RT-AX92U整体看起来更加协调，体积上也越发小巧。一只手掌握RT-AX92U都不是问题

拆解

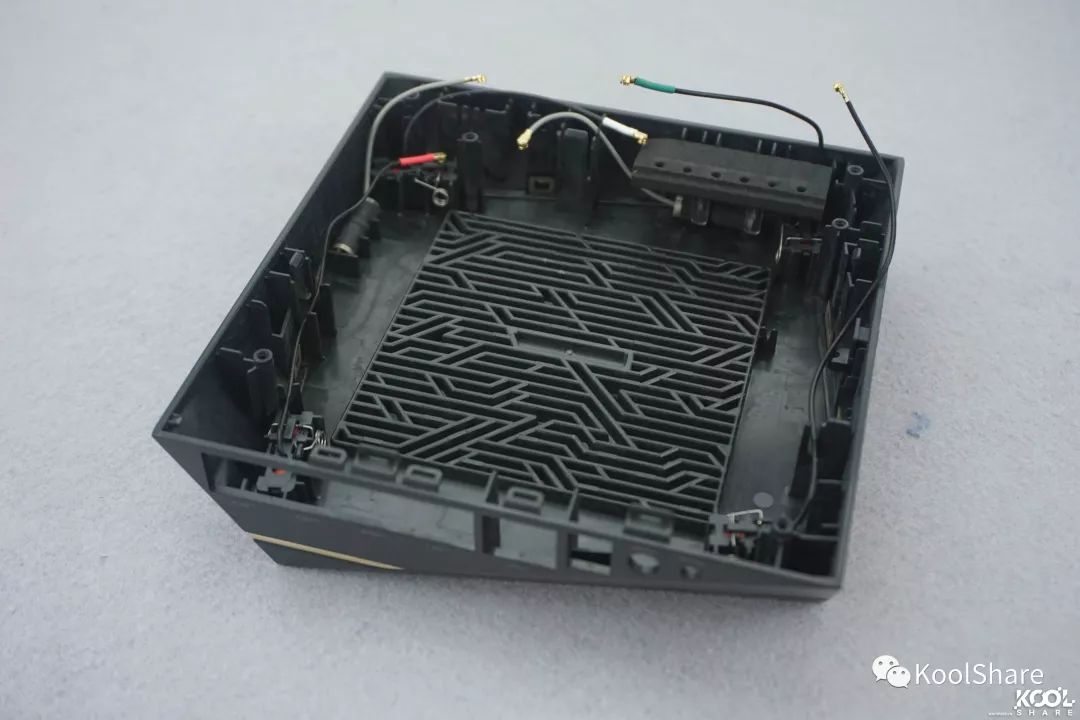

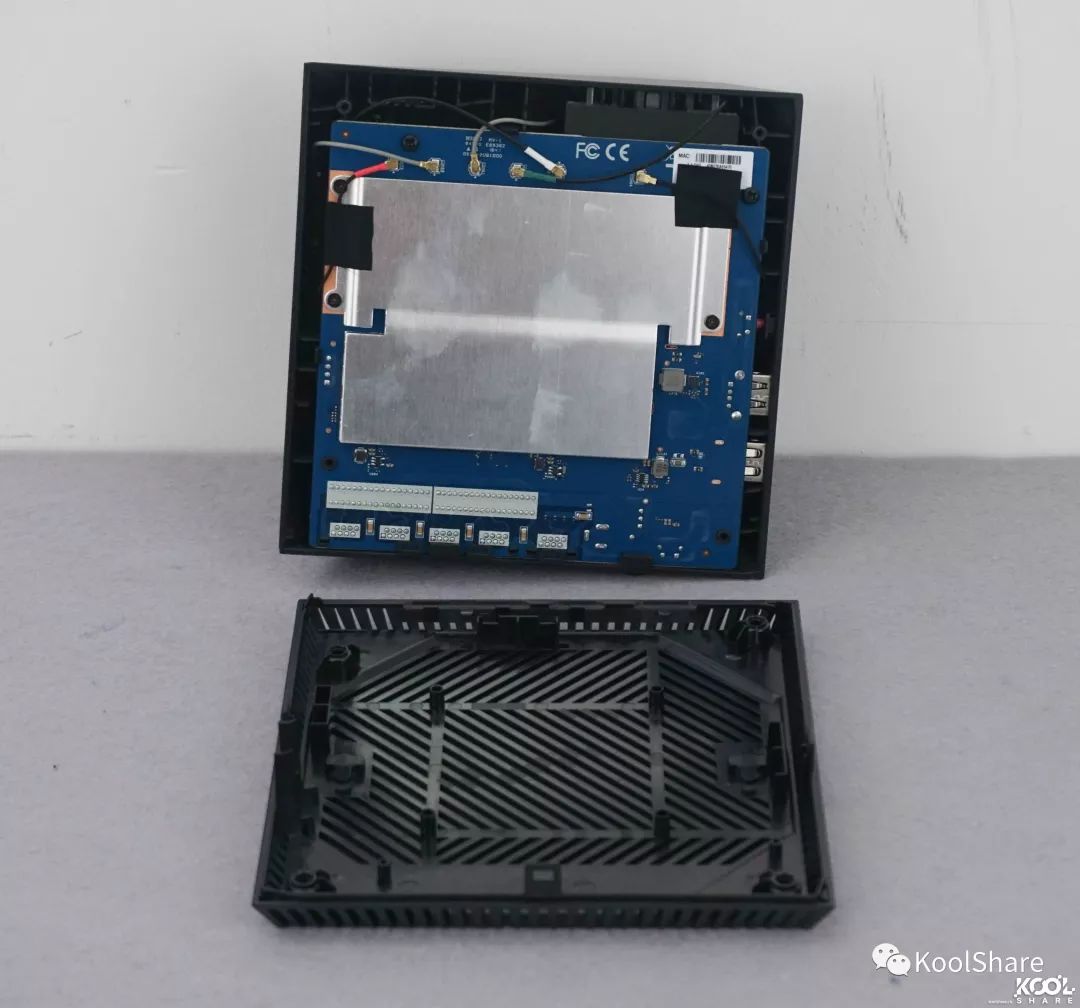

▲拆开底盖

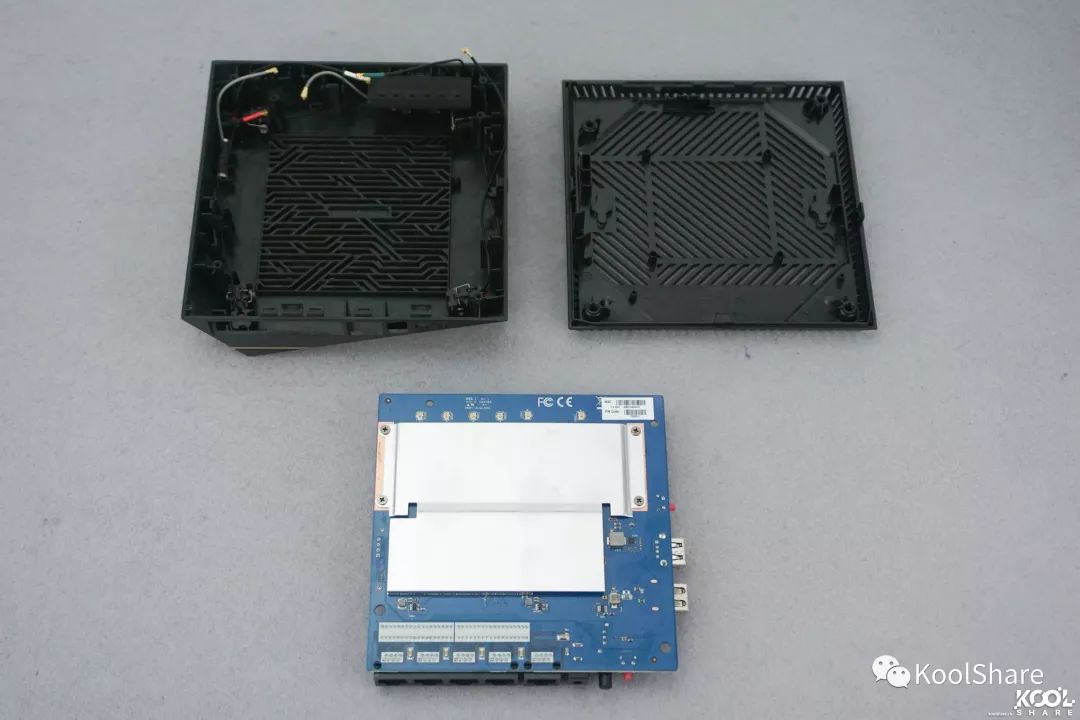

▲拆除馈线后就能将PCB主板取出

▲顶盖，内部藏了两个天线，剩余的都在折叠部分

▲PCB电路板正面，覆盖了散热装甲

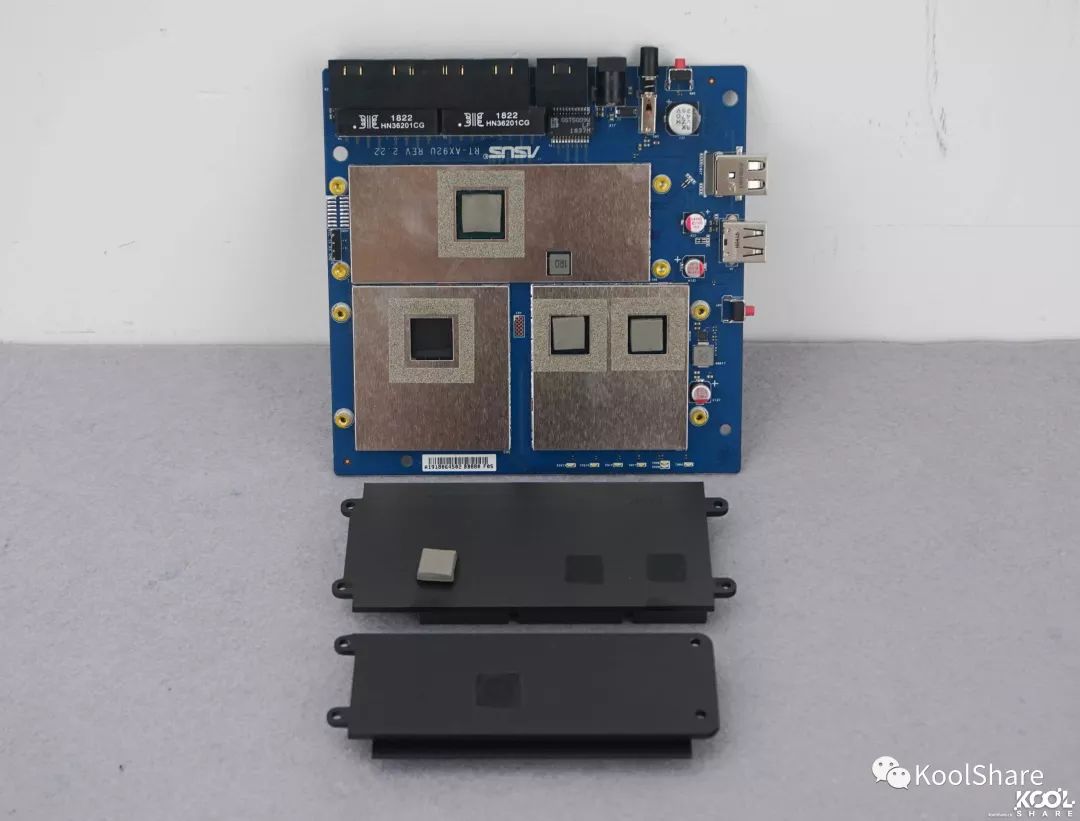

▲拆除散热装甲

▲拆掉金属屏蔽盖

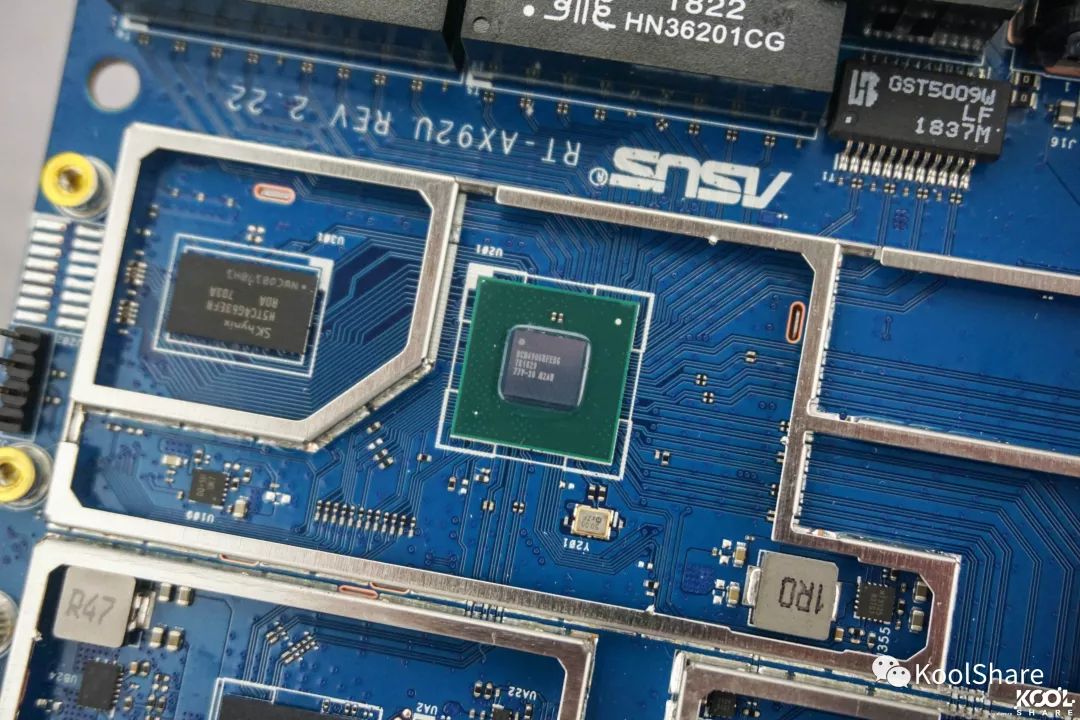

▲CPU采用的是博通的BCM4906，28nm，双核心，主频是1.8GHz

▲RAM是H5TC4G63EFR，来自海力士，大小512MB

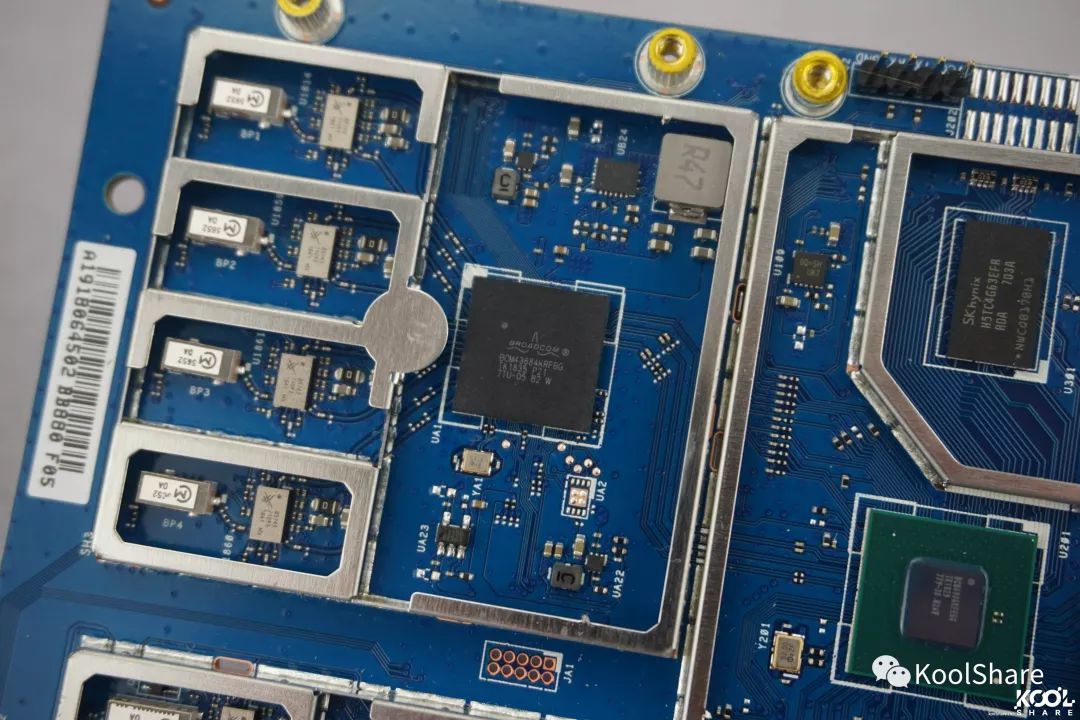

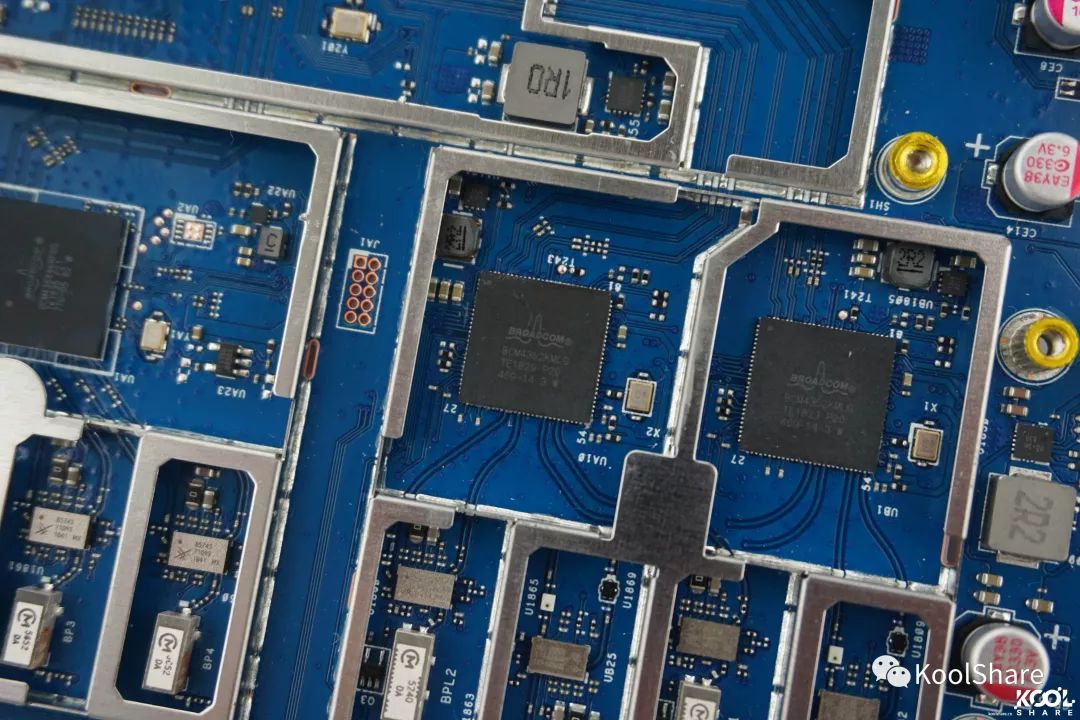

▲5G2 WLAN芯片，BCM43684，来自博通，支持802.11AX，支持160Mhz频宽，支持1024QAM，支持4X4 MU-MIMO，最高速率高达4800Mbps

▲2.4G和5G1部分的WLAN芯片都是采用的BCM4352

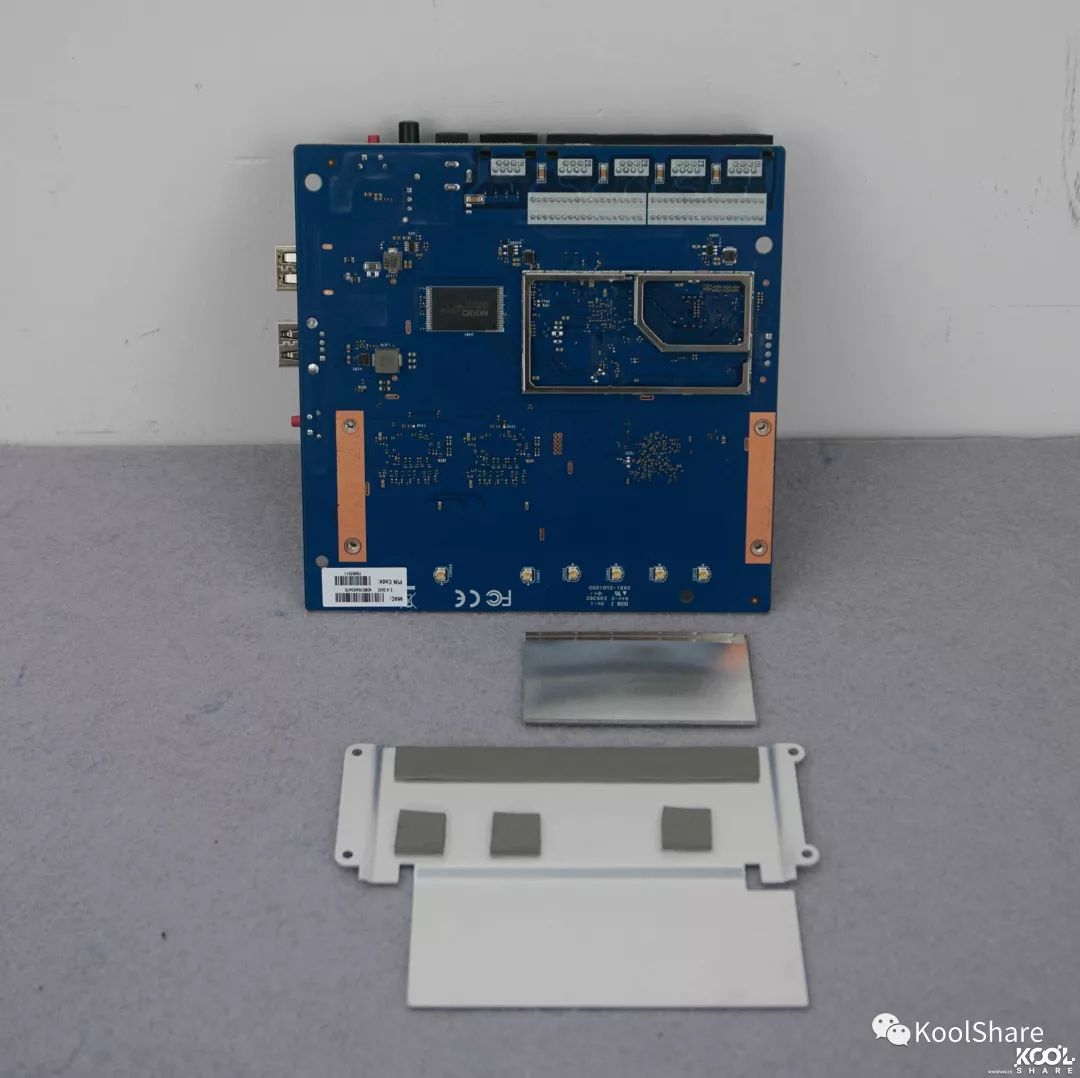

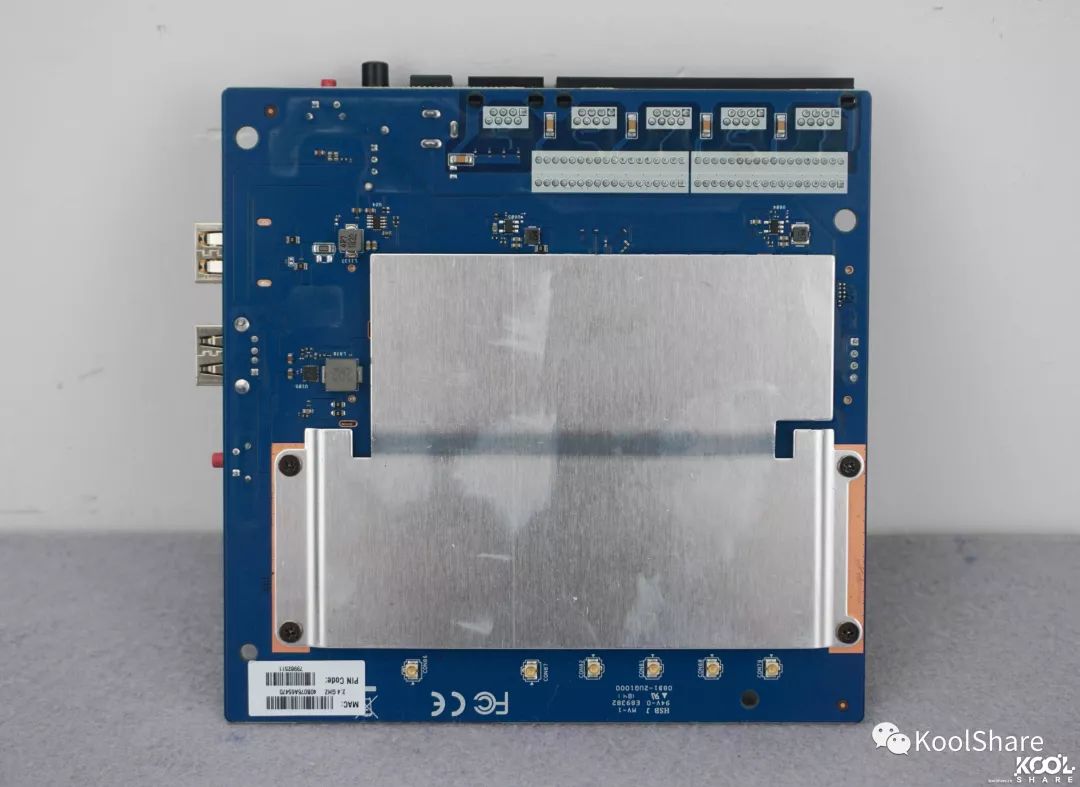

▲PCB电路板背面亦覆盖有金属屏蔽盖

▲拆除金属屏蔽盖

▲FLASH芯片，来自MXIC，大小256MB

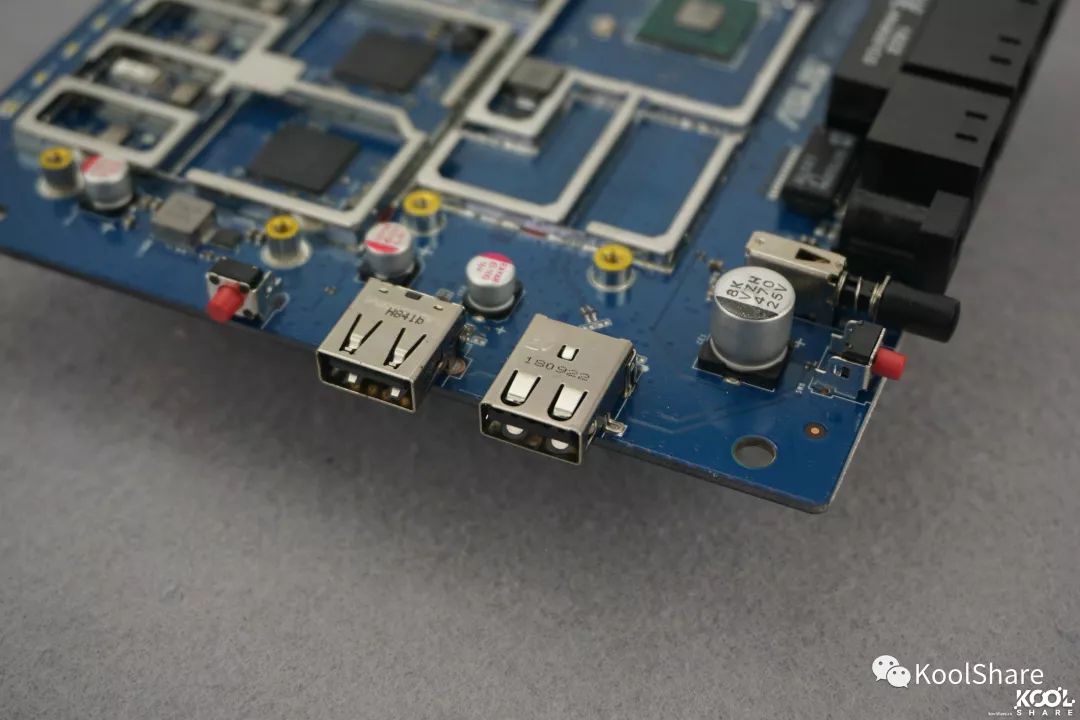

▲USB2.0和USB3.0接口，未做金属屏蔽

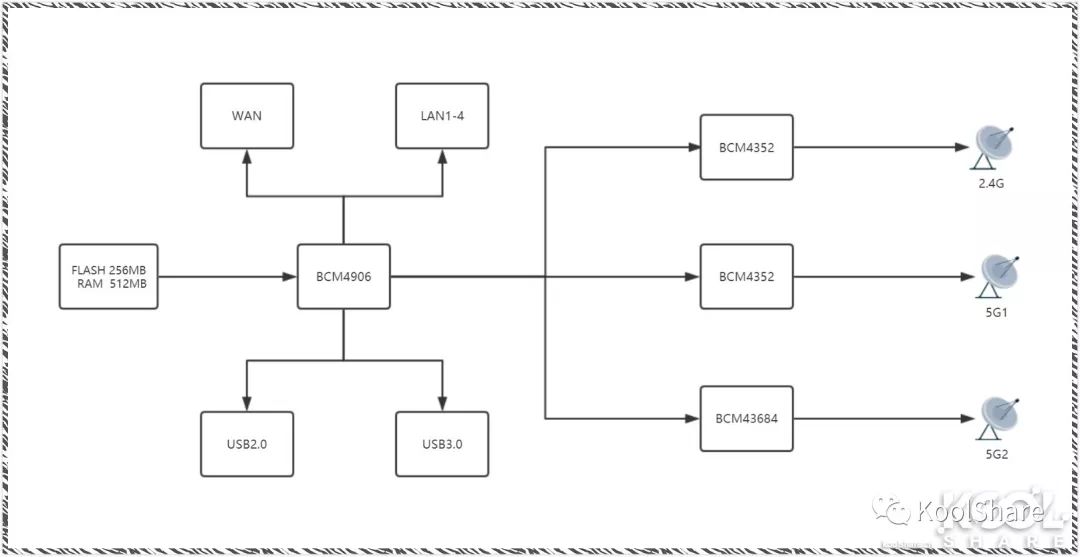

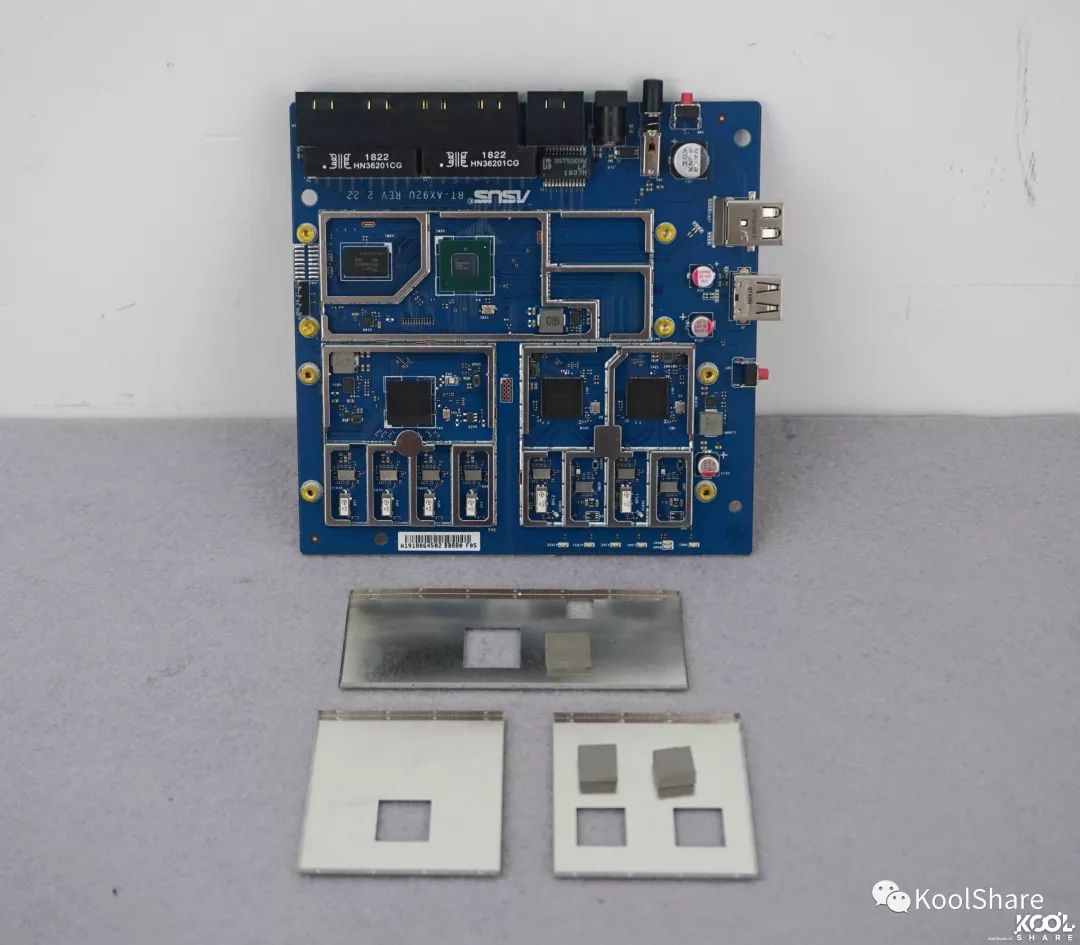

▲简略芯片示意图

小结：从拆解来看，华硕RT-AX92U是采用博通BCM4906(双核心1.8Ghz CPU)+BCM4352(2.4G 2x2 256QAM 400Mbps)+BCM4352(5G1 2x2 867Mbps )+BCM43684(5G2 4x4 1024QAM 4800Mbps)的设计方案，三个频段的无线部分都有独立的外置功放电路PA和低噪声功放接收电路LNA，能够有效提升发射功率和降低噪声干扰。除了USB3.0接口部分没有屏蔽，其他主要芯片区域都做了金属屏蔽，做工优秀，散热方面也用料十足

固件

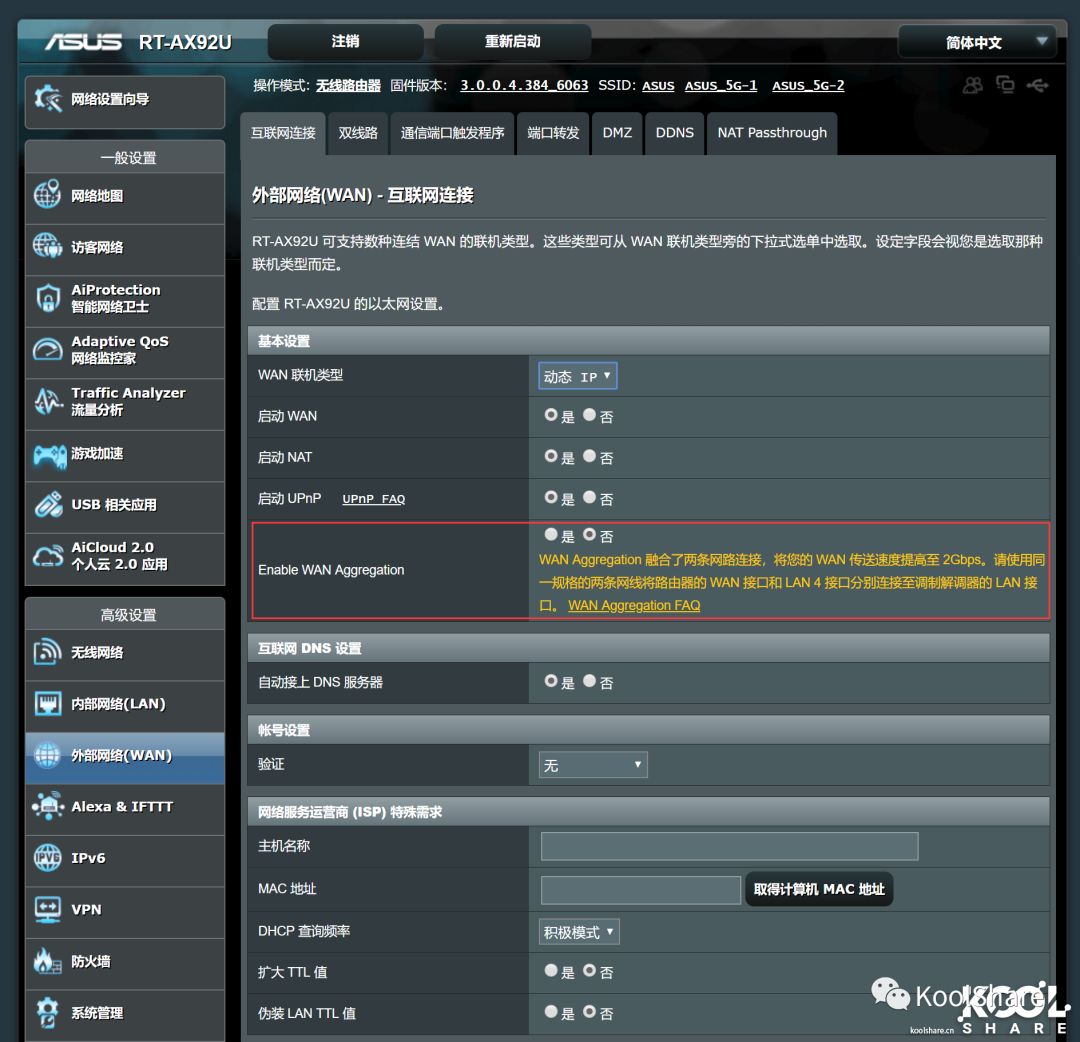

▲RT-AX92U的WAN口支持聚合，将WAN口和LAN4口聚合，使得1000M宽带有了用武之地

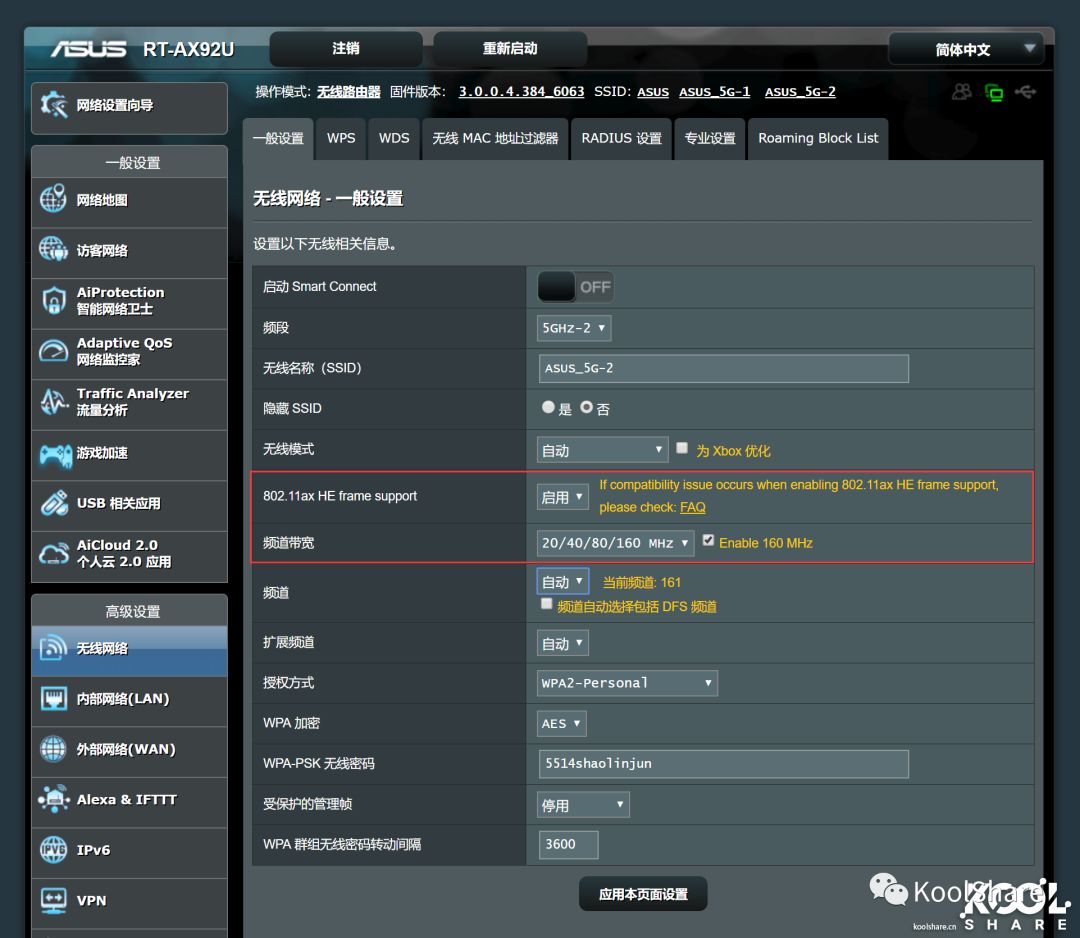

▲5G2频段支持802.11AX，支持160MHz频宽

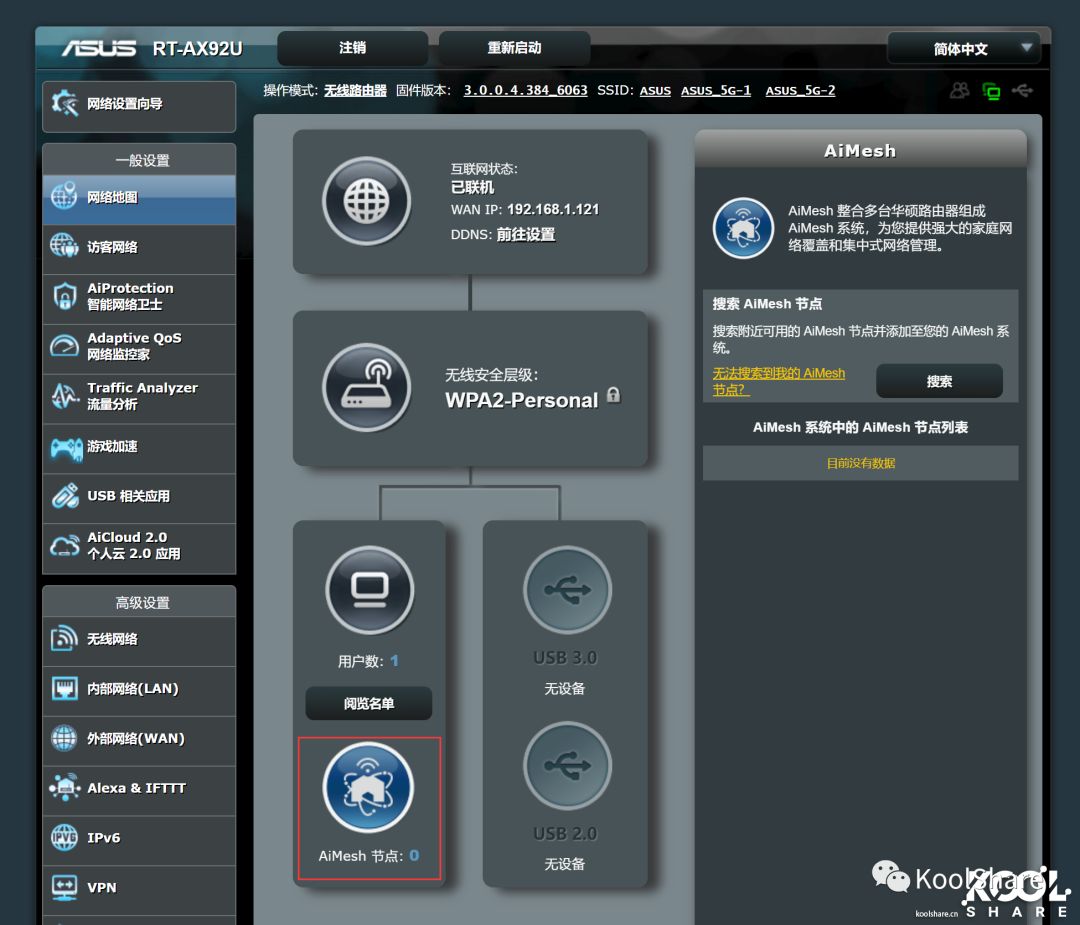

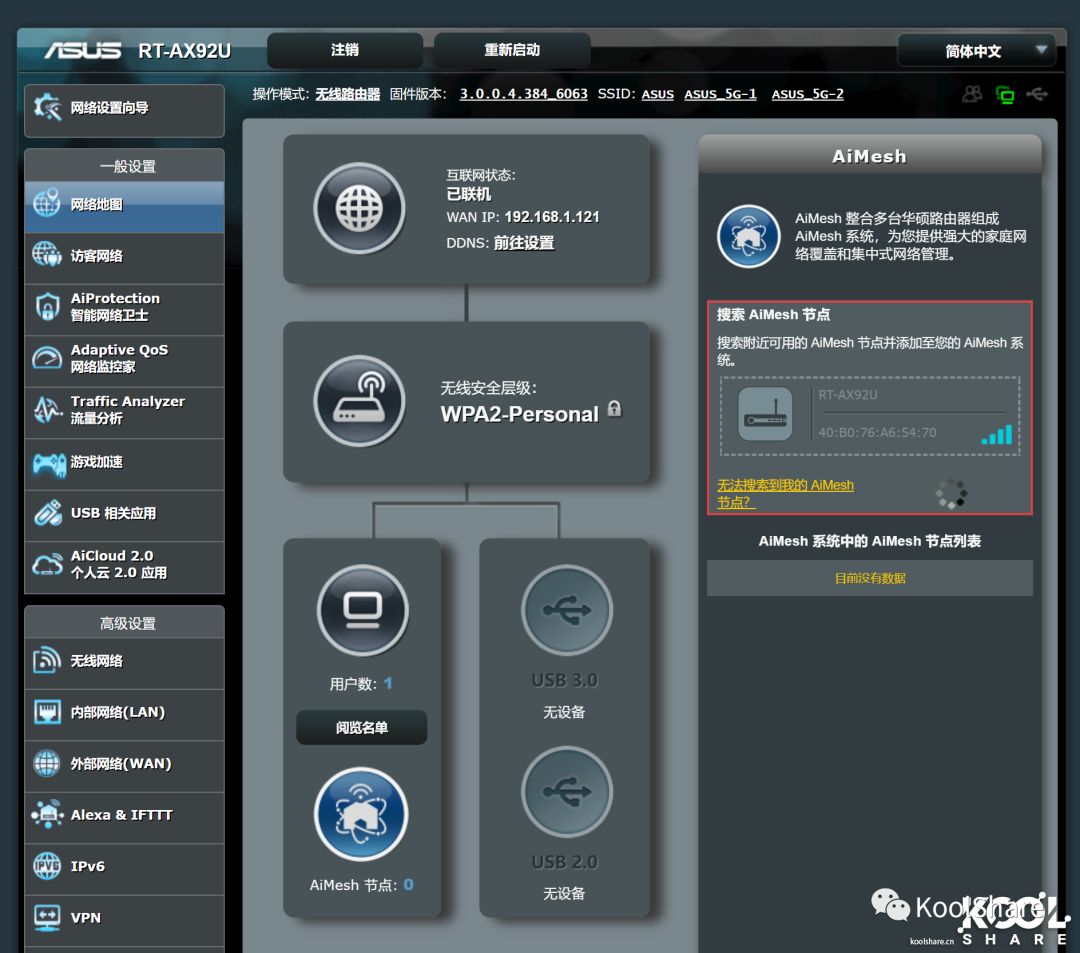

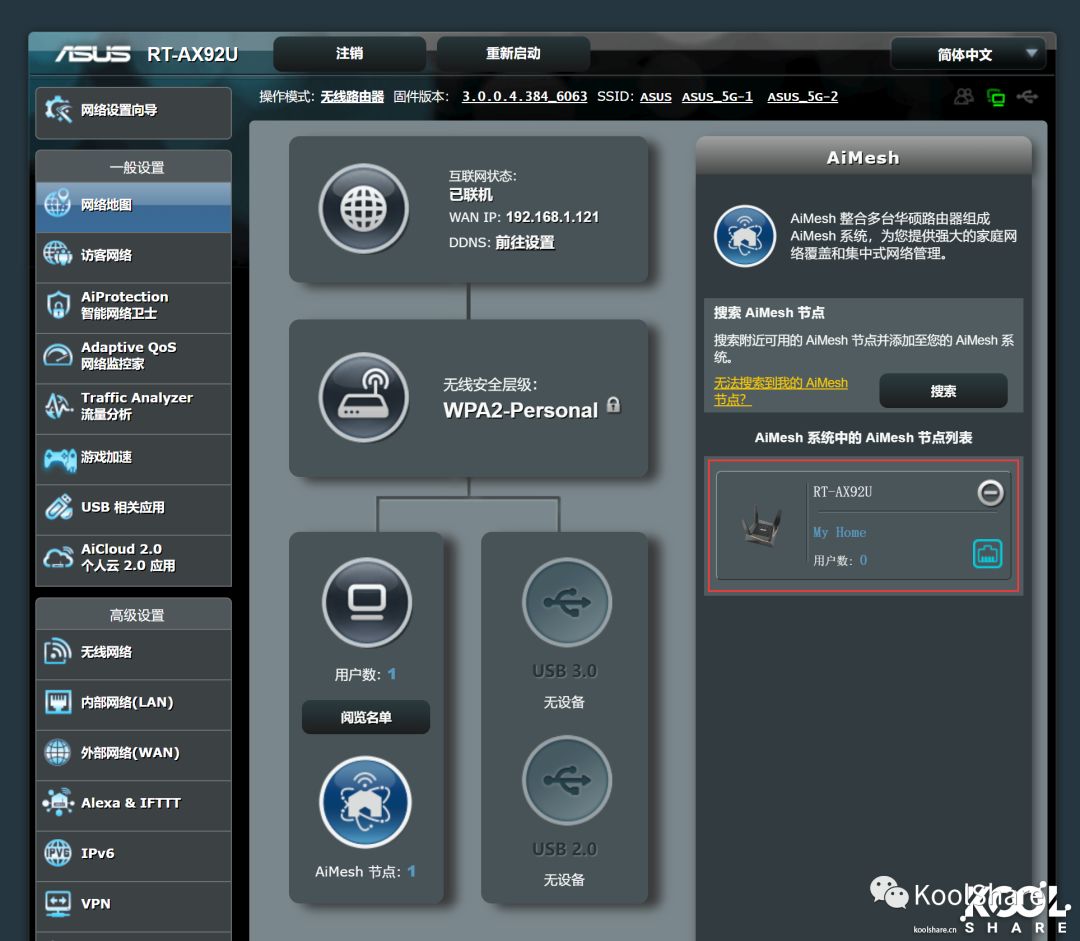

▲在网络地图中，可以添加Aimesh节点

▲点击搜索后就能看到节点路由了

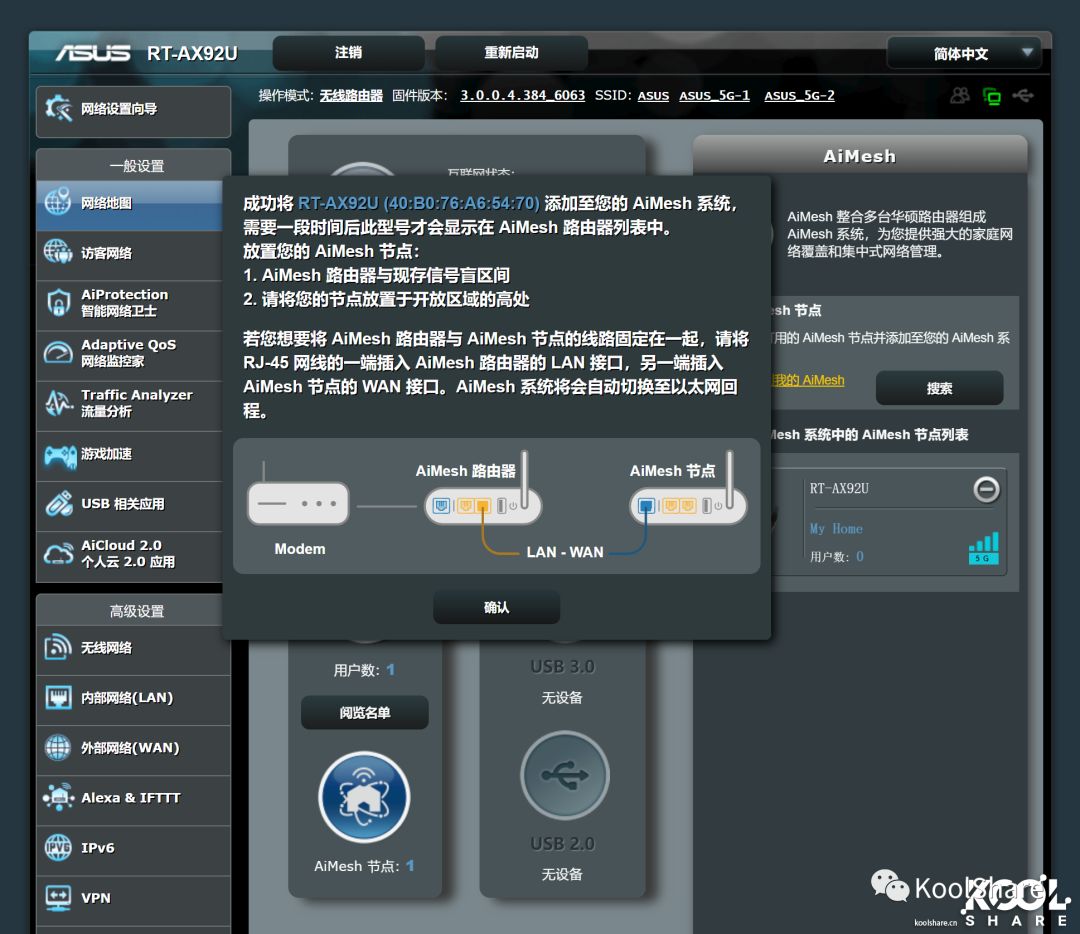

▲将节点路由添加到Aimesh WiFi系统中，此时无线回程就构建完成了

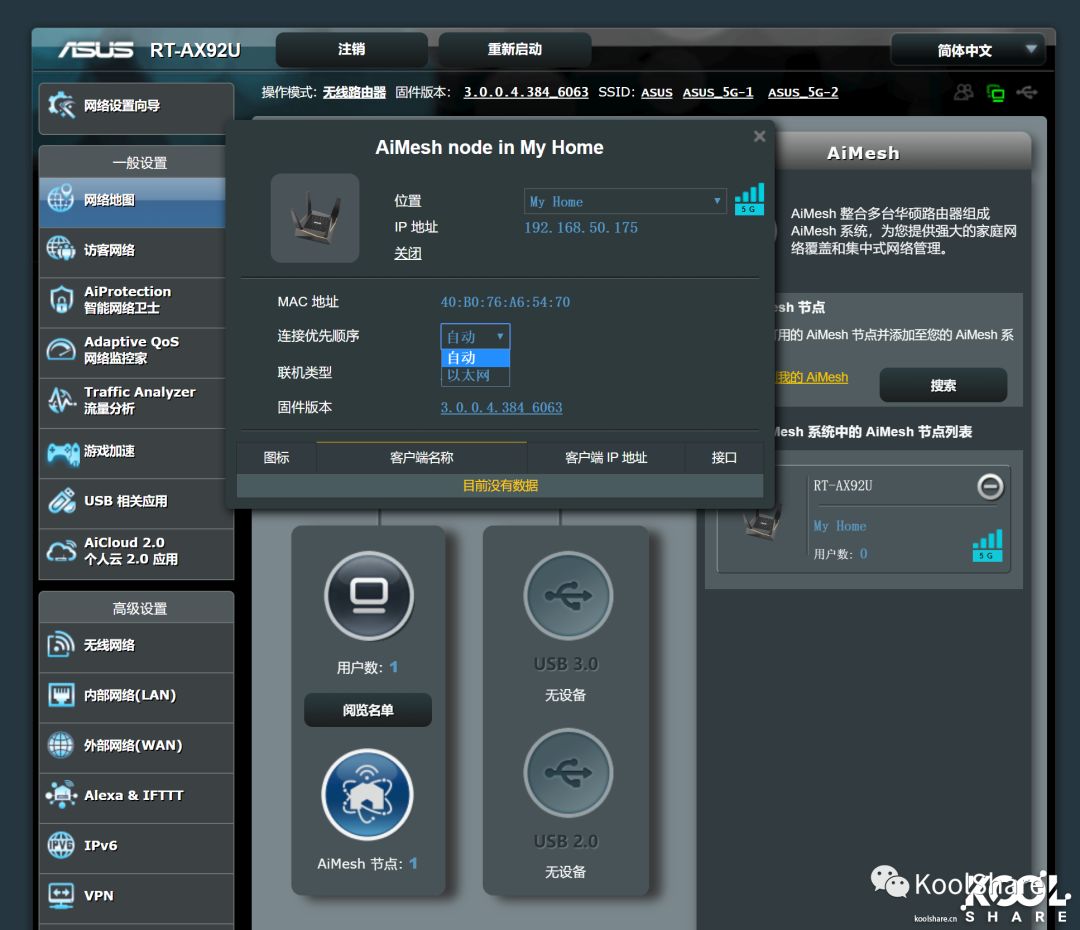

▲如果想将无线回程改成有线回程，需要将主路由的LAN口连接到副路由的WAN口，再在上图所示的位置选择以太网

▲此时就变成了有线回程

小结:RT-AX92U的WAN口和LAN4口支持聚合，可以提升Internet接入带宽，使得1000M宽带有了用武之地。除此之外，RT-AX92U的5G2支持802.11ax和160MHz频宽，最高速率可达4800Mbps。在组建Aimesh WiFi系统时，如果是构建无线回程，将使用 802.11ax WiFi (WiFi 6) 作为两个RT-AX92U路由器的主连接，而使用有线回程，两台RT-AX92U将通过网线有线连接彼此通讯，使得Wi-Fi 系统更加稳定可靠，也同时为无线设备保留3个频段

性能测试
测试平台硬件部分：
　　PC1 网卡：Intel i350t2v2，PCE-AC88，Intel AX200
　　PC2 网卡：Intel i350t2v2，PCE-AC88，Intel AX200
软件：
　   Windows 10 Pro安装所有必选补丁，关系系统防火墙
　   Endpoint 9.50
　　IxChariot 6.70
本次测试使用了如下测试脚本：
　　High_Performance_Throughput.scr。此脚本用于测试最大传输带宽
先来了解下路由测试结果几个相关名词：
　　Throughput，即路由吞吐量，表示路由每秒能处理的数据量。此数据越高越好　　
测试环境：
　   测试选择在家中，模拟大家日常使用的真实情况
说明：
　　使用3.0.0.4.384.6063固件，路由器开启WPA2加密
单体RT-AX92U性能测试

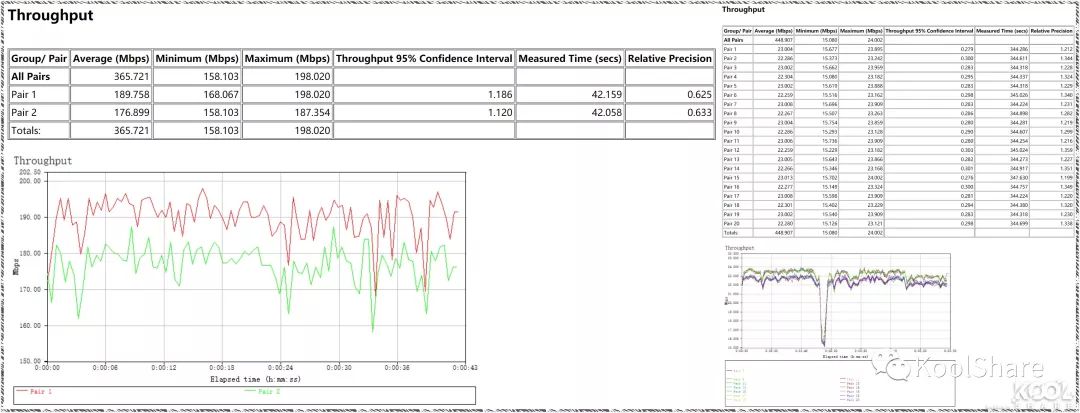

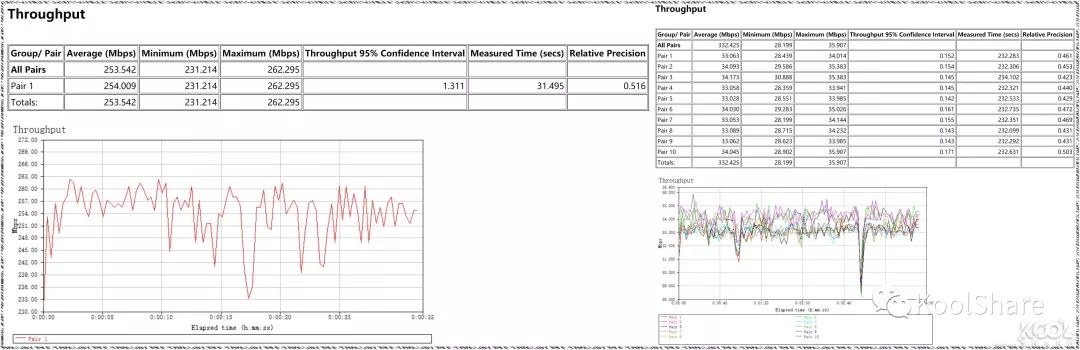

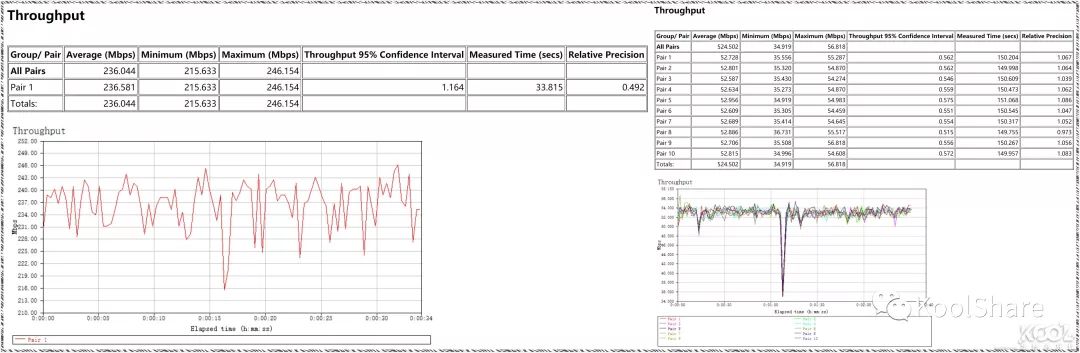

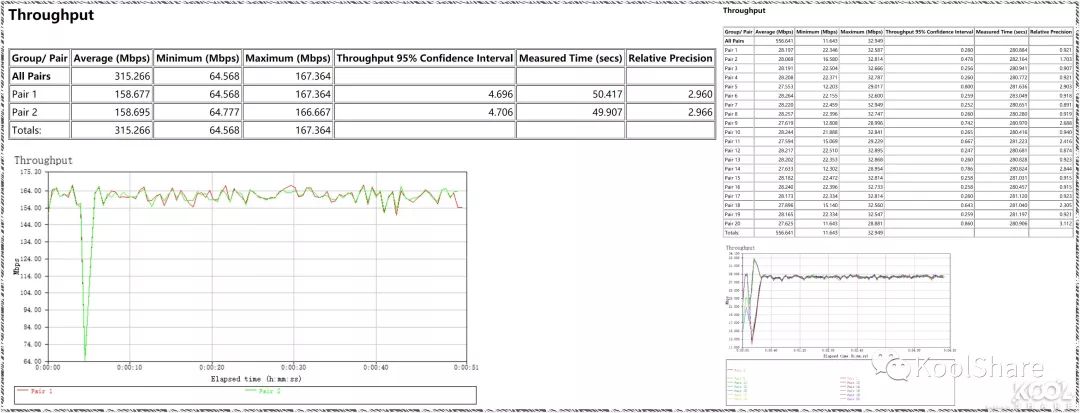

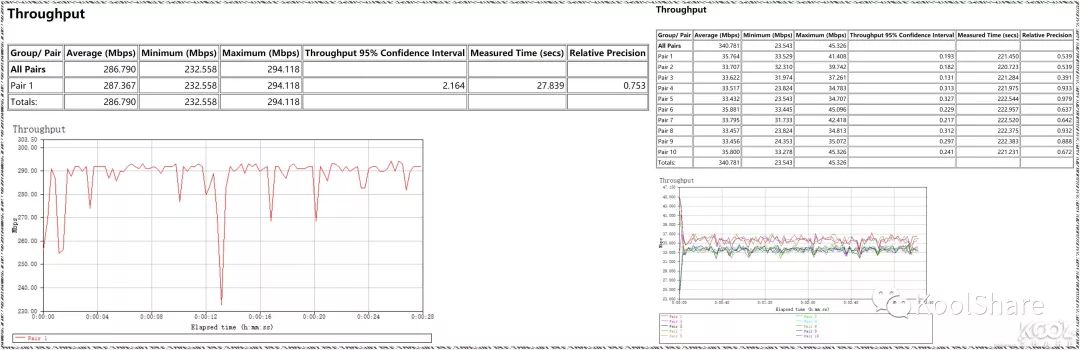

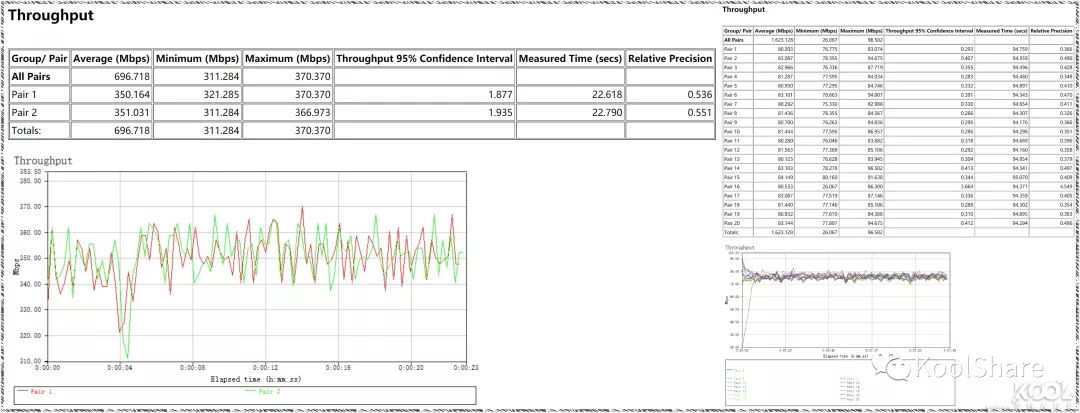

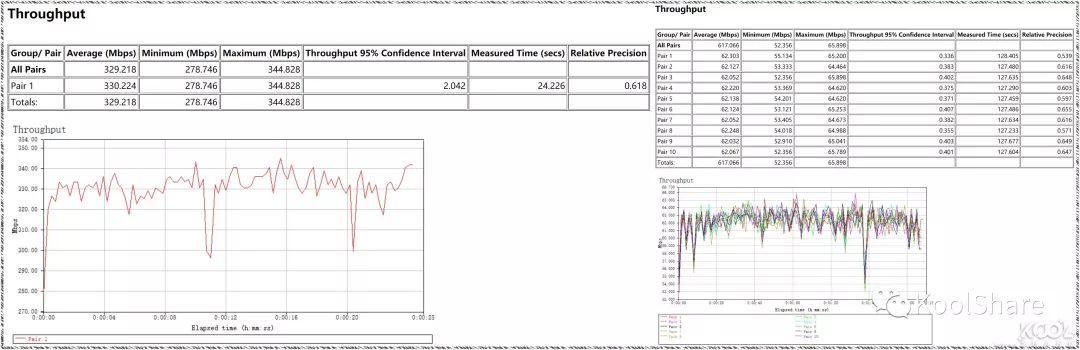

▲NAT单线程和十线程

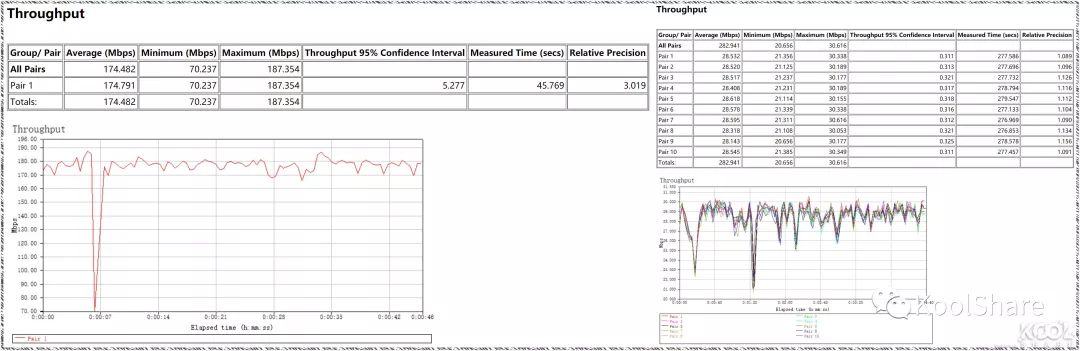

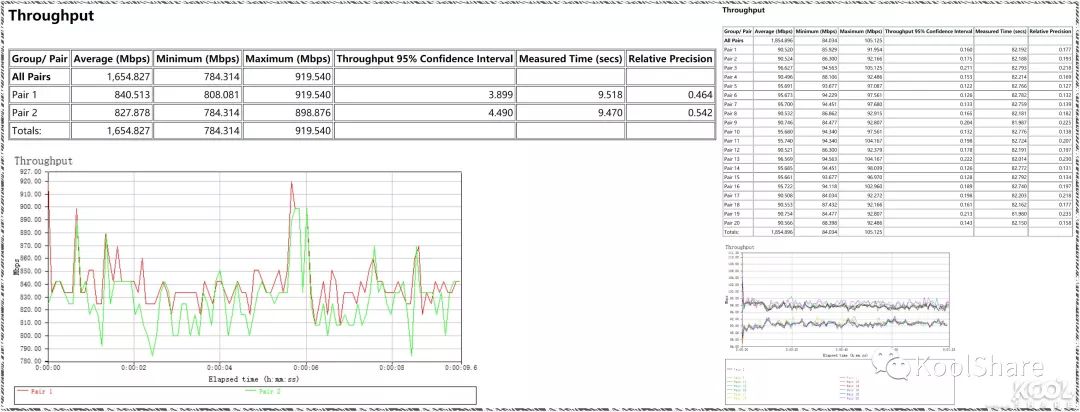

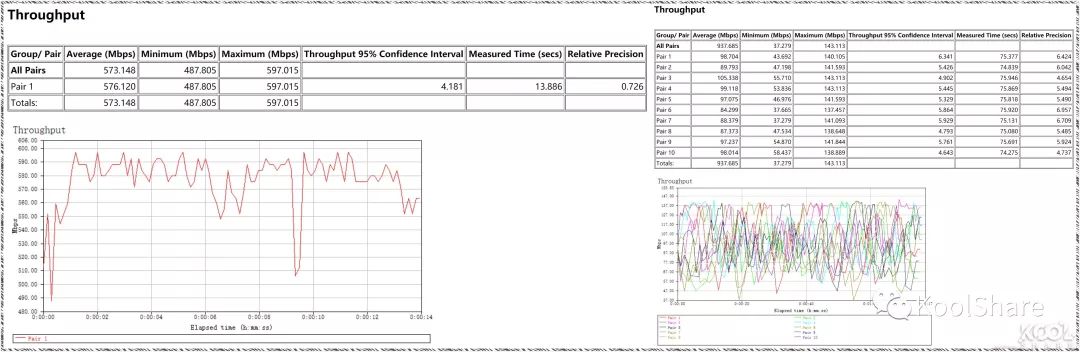

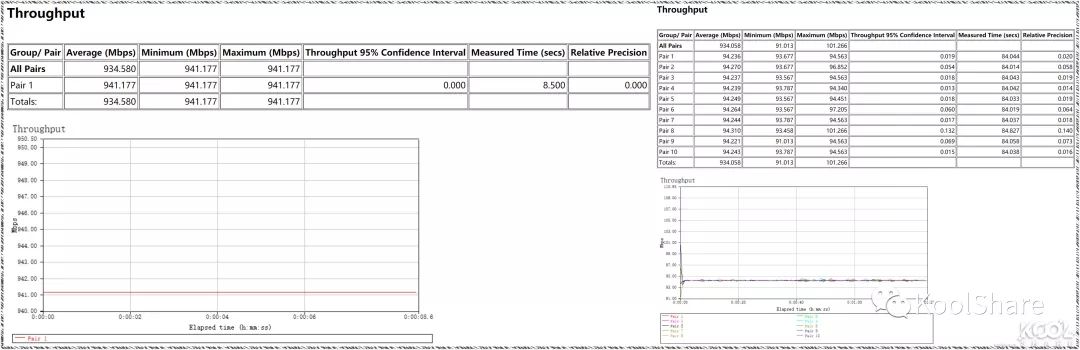

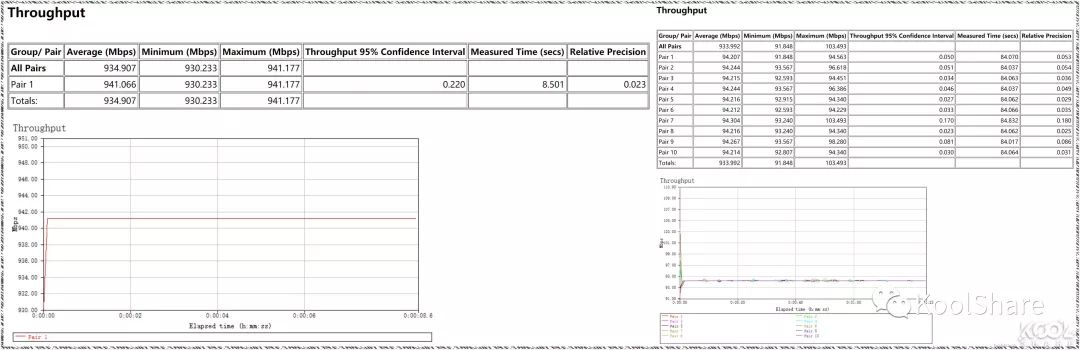

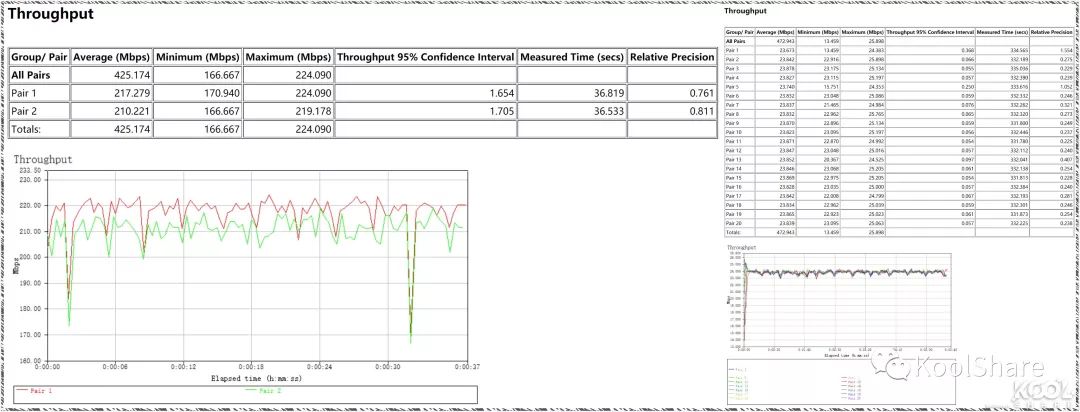

▲LAN TO LAN单向单线程和十线程

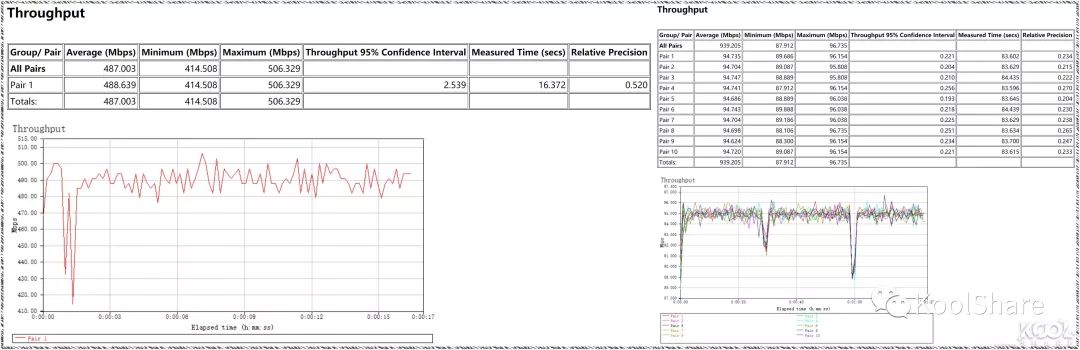

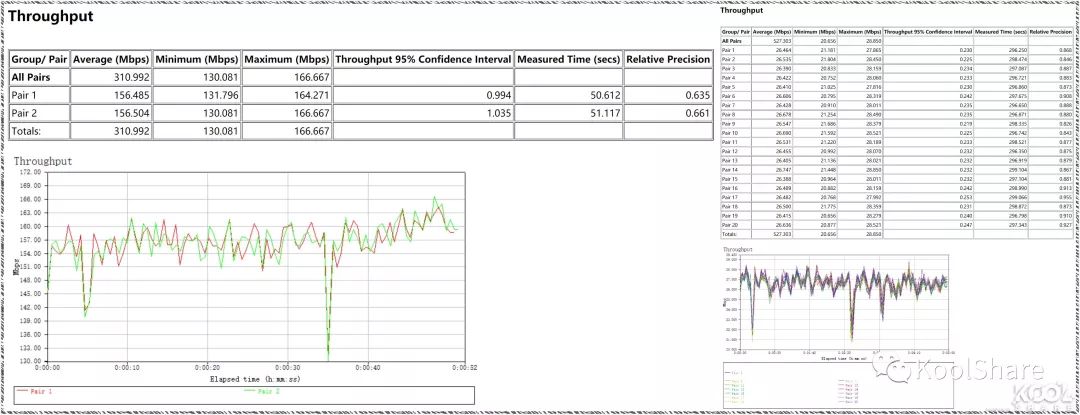

▲LAN TO LAN双向单线程和十线程

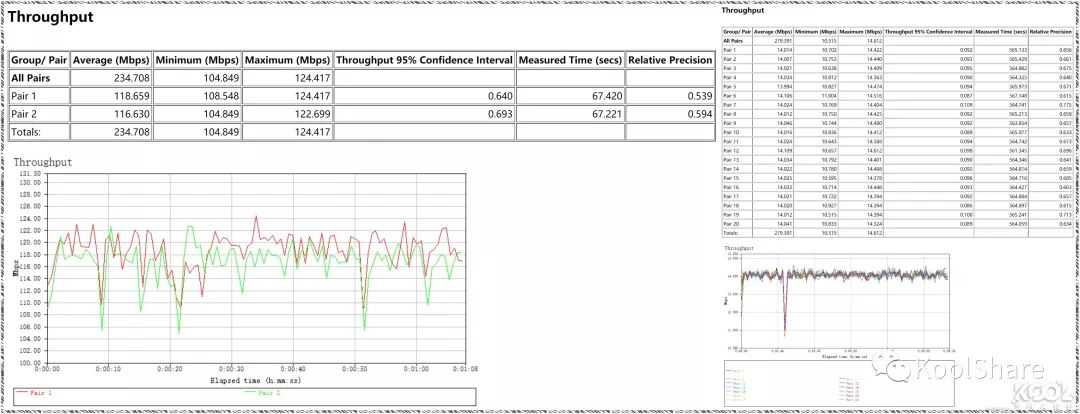

5G1吞吐量测试。这里使用到的网卡是PCE-AC88和Intel i350t2v2

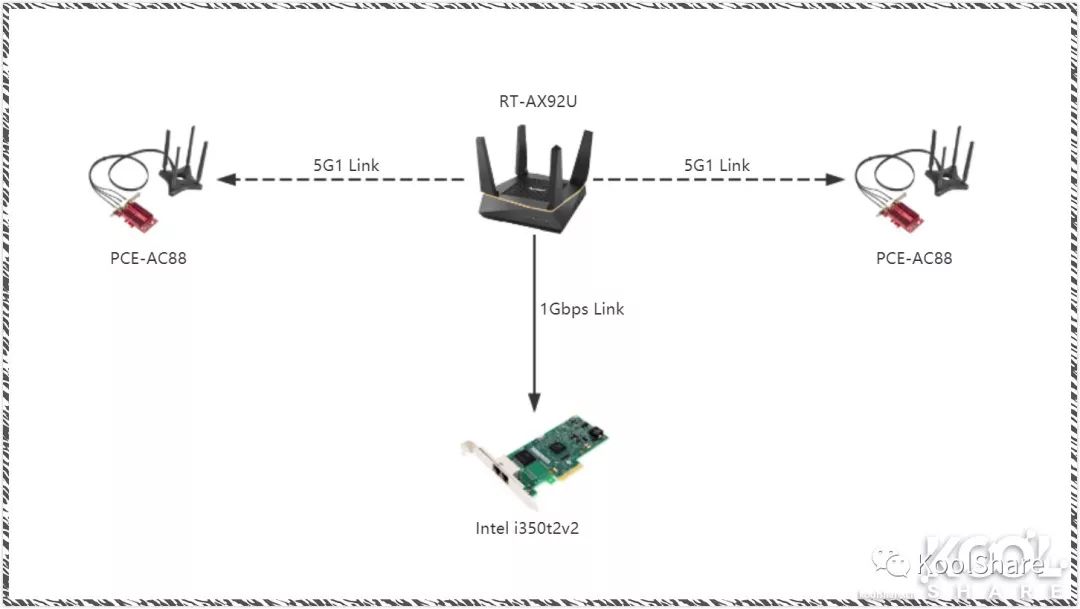

▲拓扑图

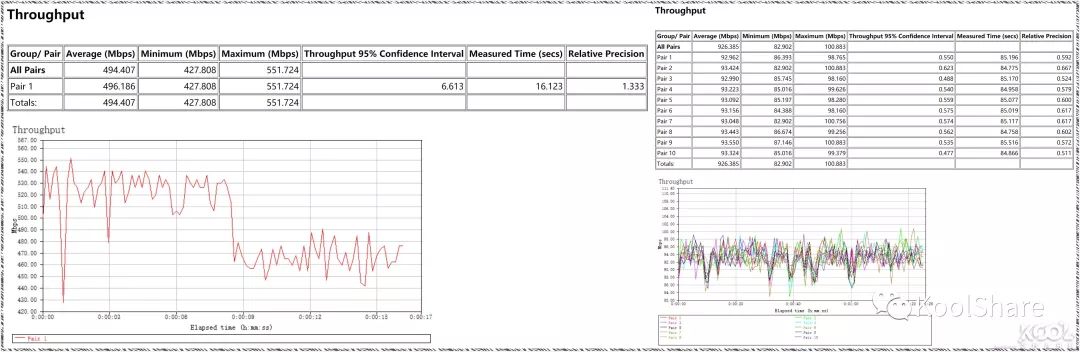

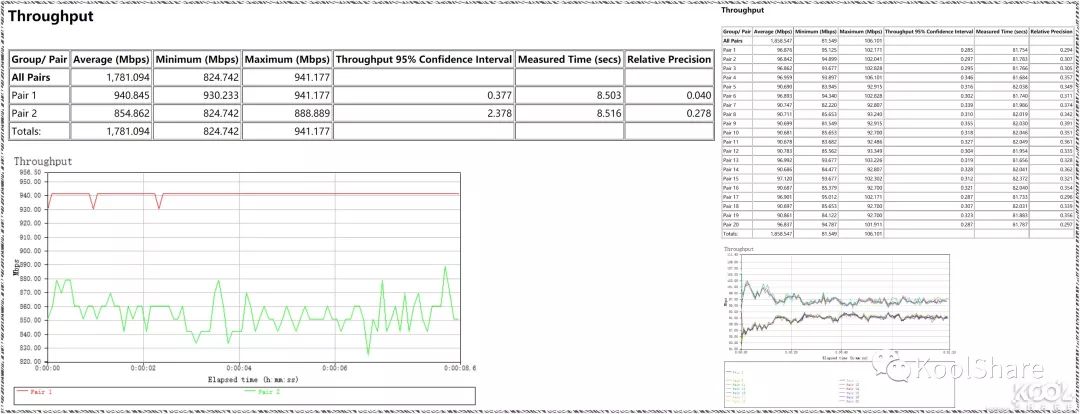

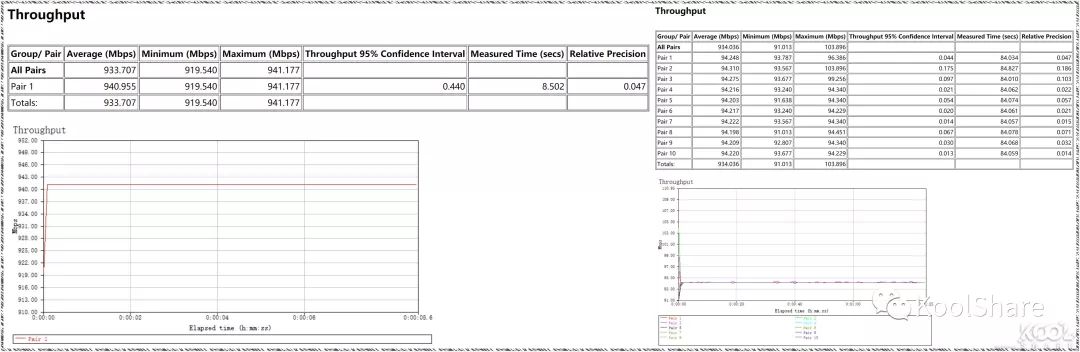

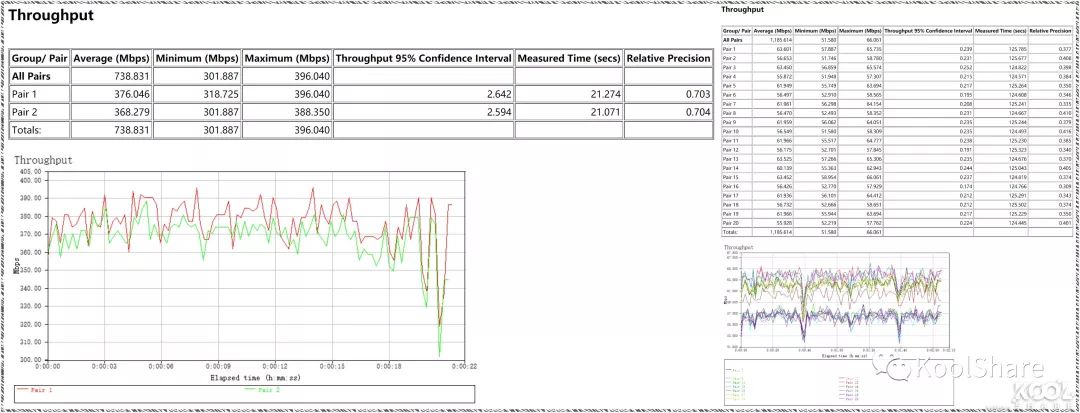

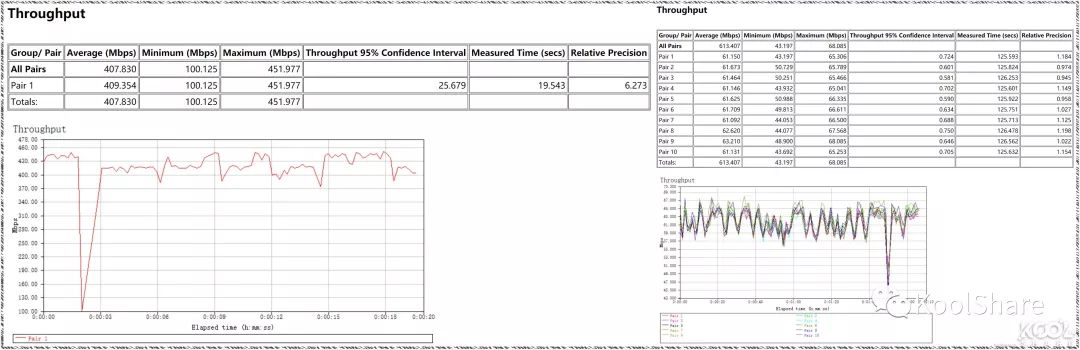

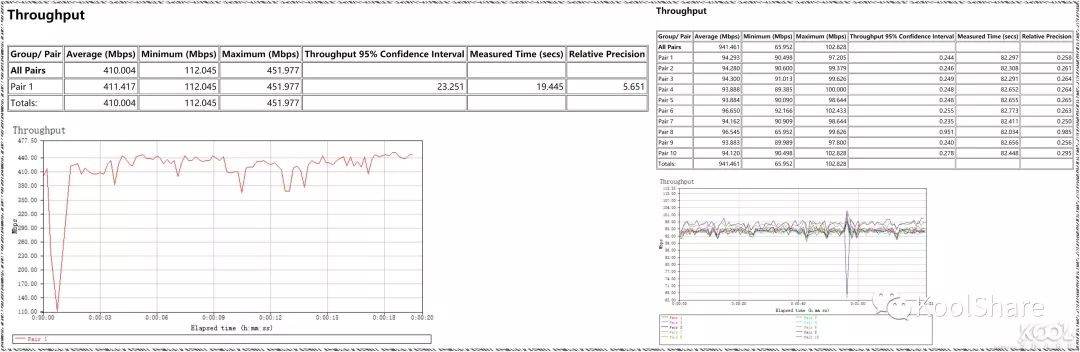

▲5G1 TO LAN上行单线程和十线程

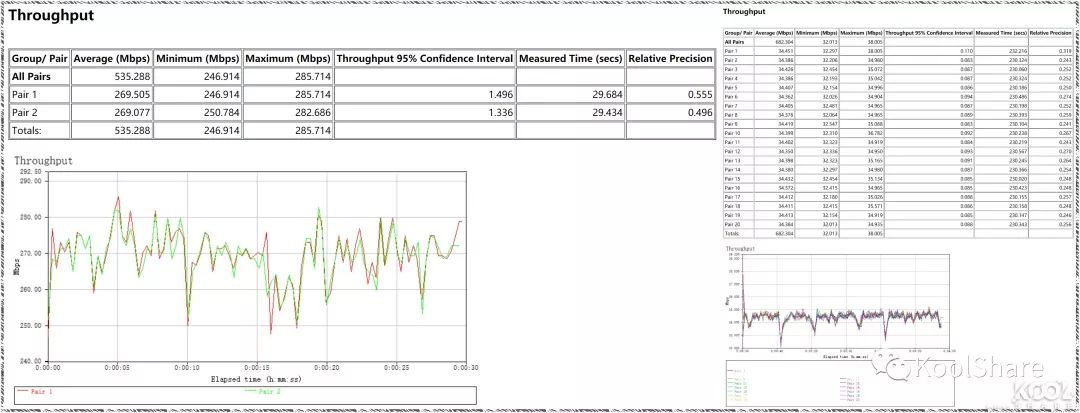

▲5G1 TO LAN双向单线程和十线程

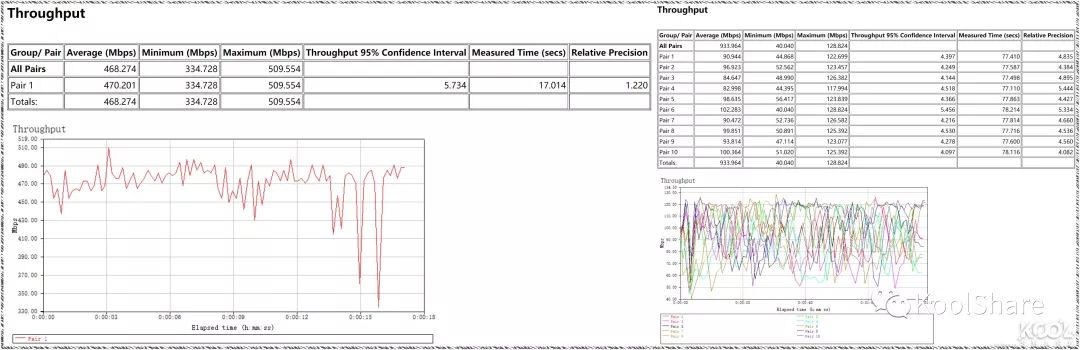

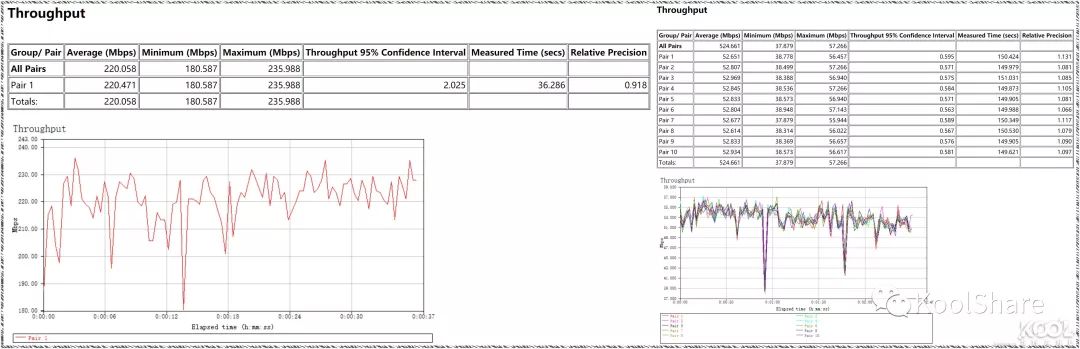

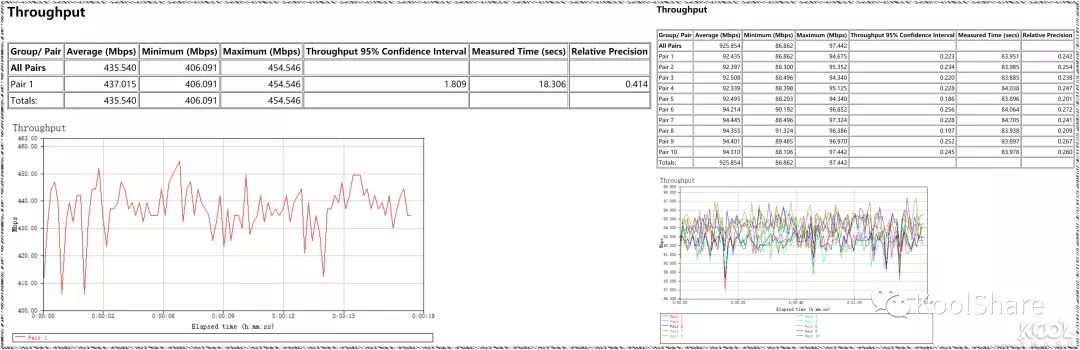

▲5G1 TO LAN下行单线程和十线程▲5G1 TO 5G1单向单线程和十线程▲5G1 TO 5G1双向单线程和十线程

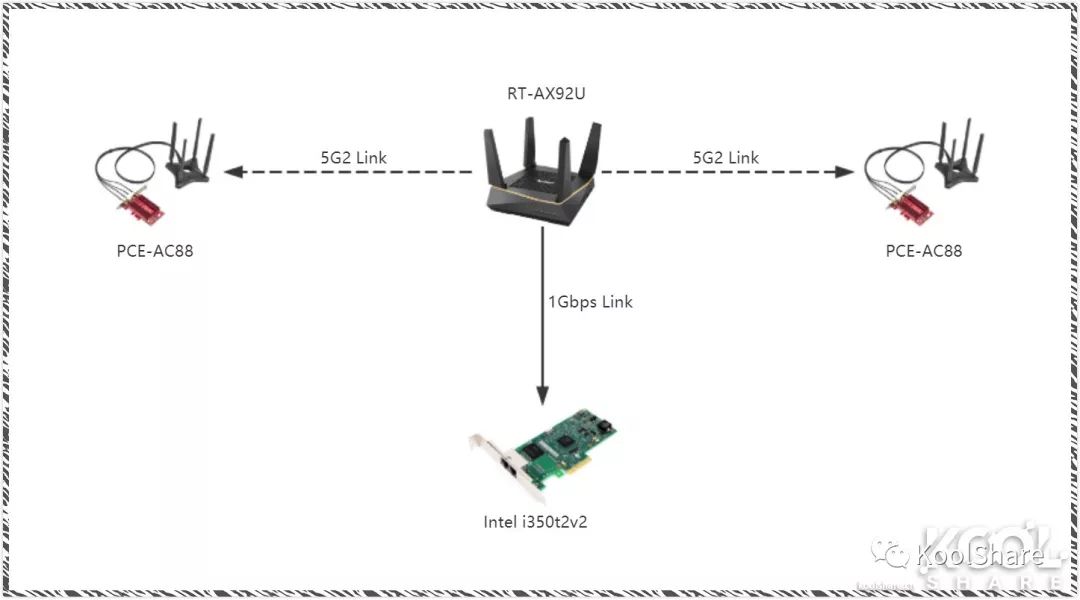

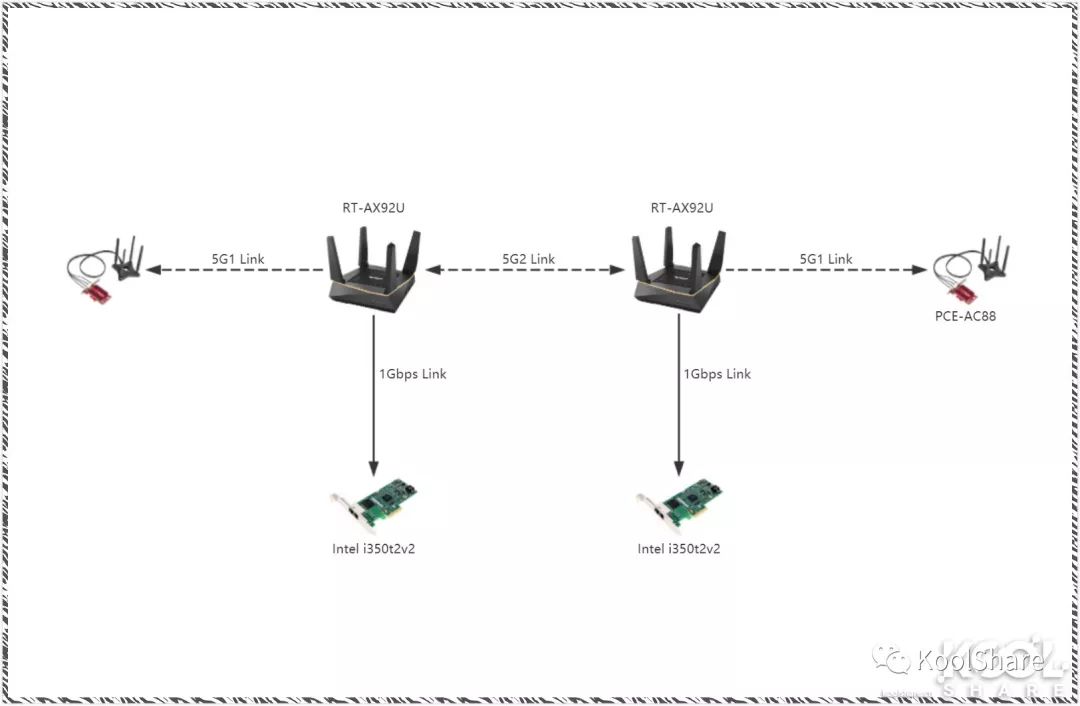

4X4 80Mhz吞吐量测试。这里使用到的网卡是PCE-AC88和Intel i350t2v2

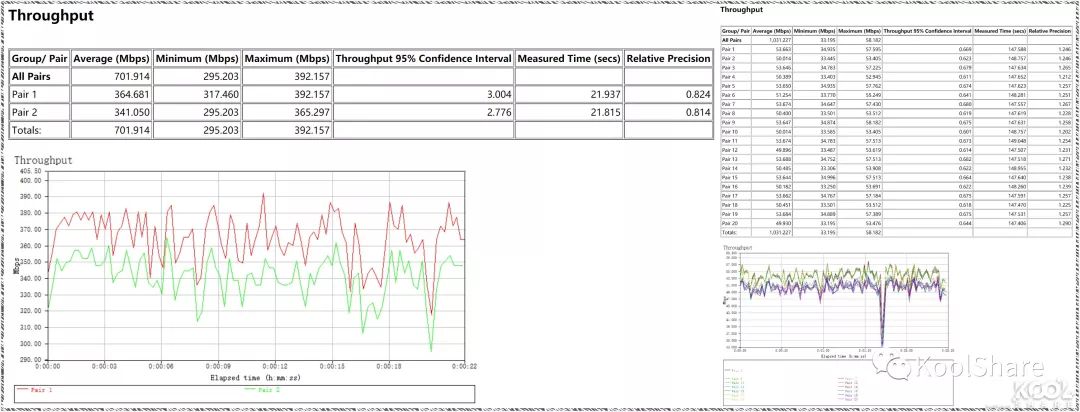

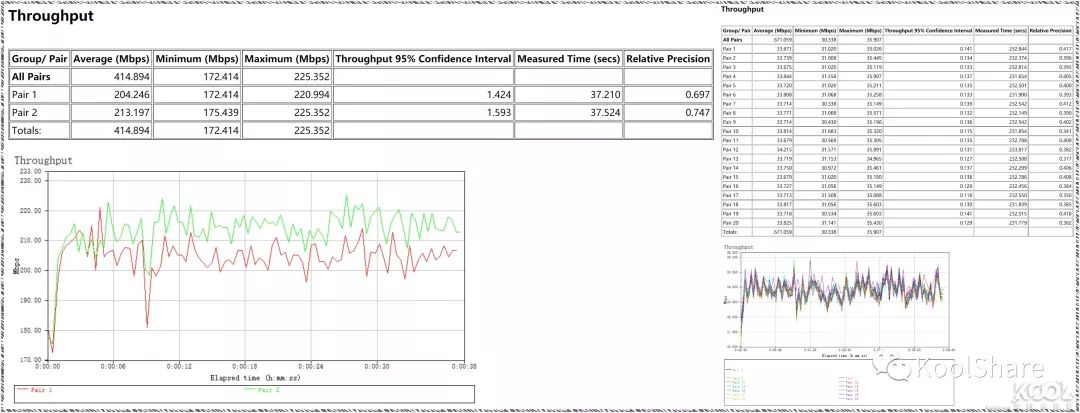

▲拓扑图▲5G2 TO LAN上行单线程和十线程▲5G2 TO LAN双向单线程和十线程

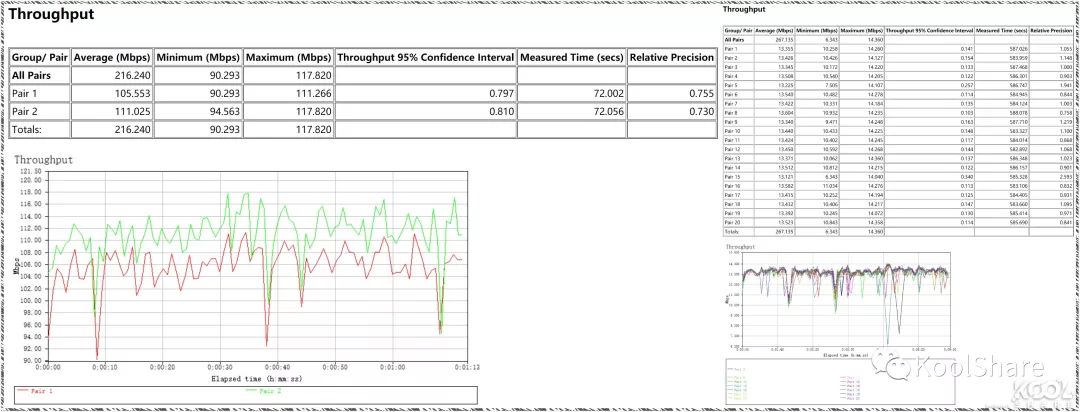

▲5G2 TO LAN下行单线程和十线程▲5G2 TO 5G2单向单线程和十线程▲5G2 TO 5G2双向单线程和十线程

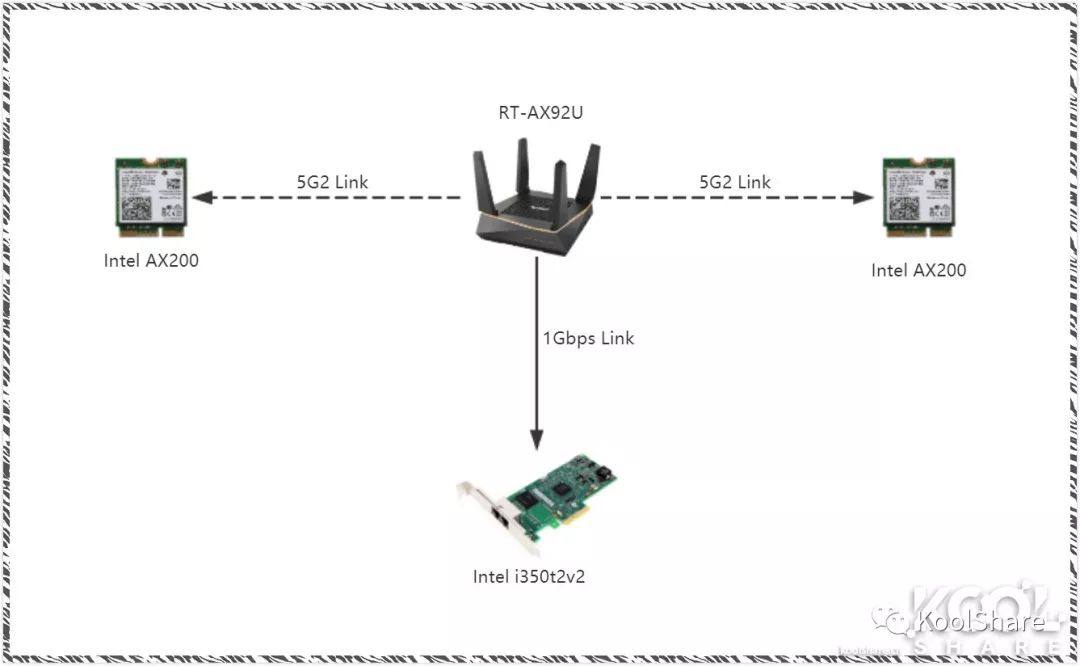

2X2 AX 160Mhz吞吐量测试。这里使用到的网卡是Intel AX200和Intel i350t2v2▲拓扑图▲5G2 TO LAN上行单线程和十线程▲5G2 TO LAN双向单线程和十线程▲5G2 TO LAN下行单线程和十线程▲5G2 TO 5G2单向单线程和十线程▲5G2 TO 5G2双向单线程和十线程

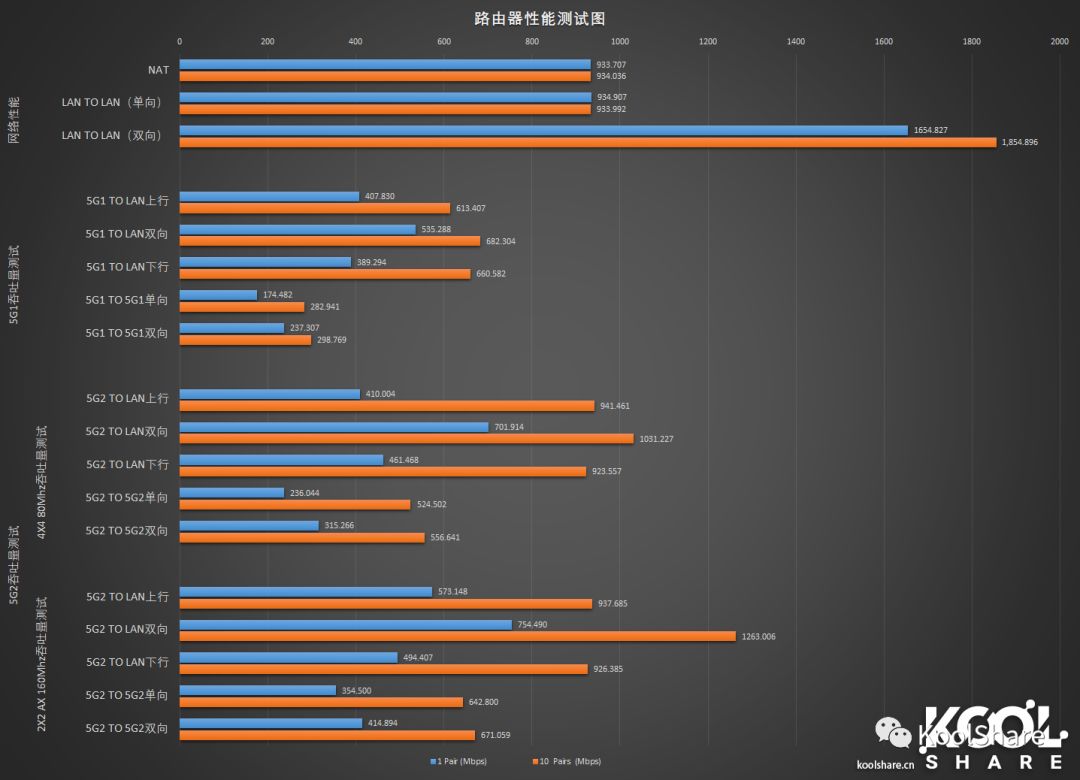

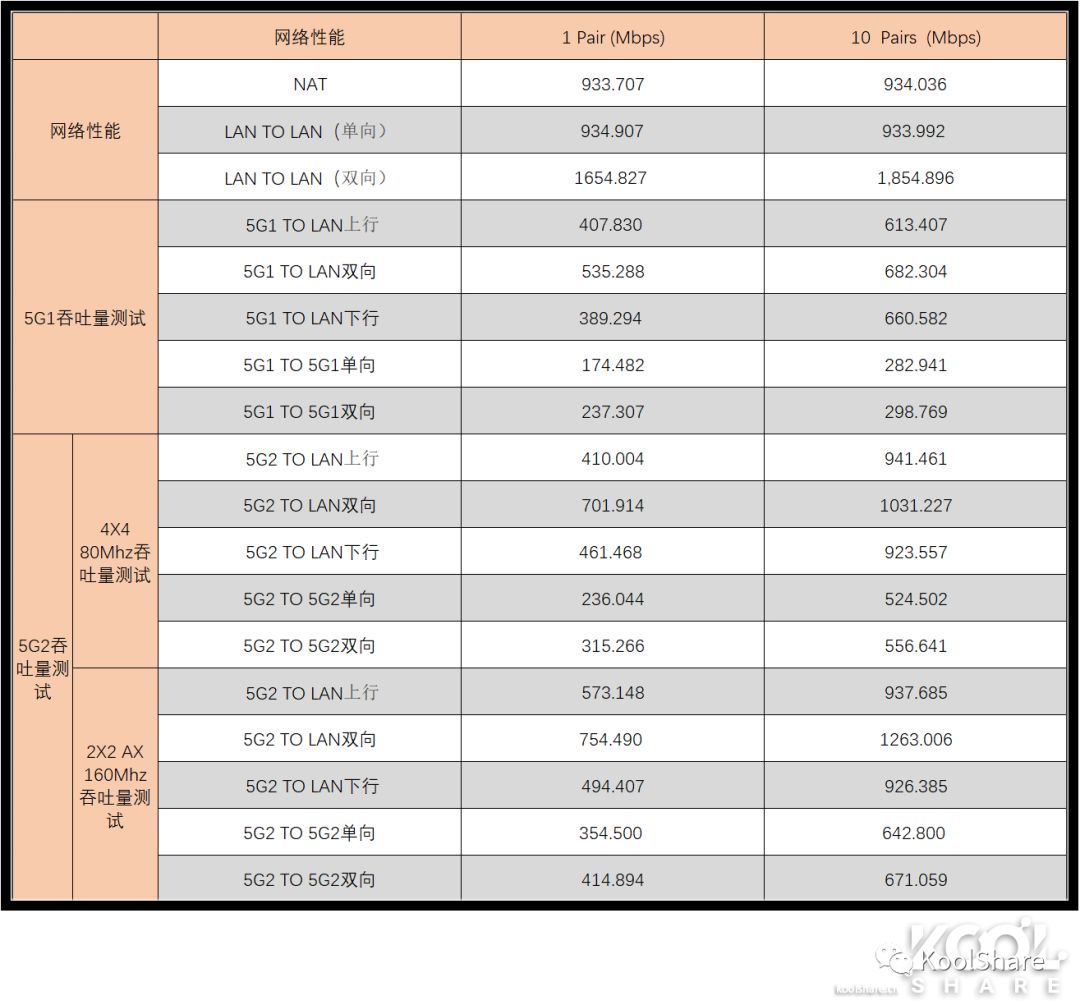

▲数据汇总▲图表汇总
无线回程性能测试

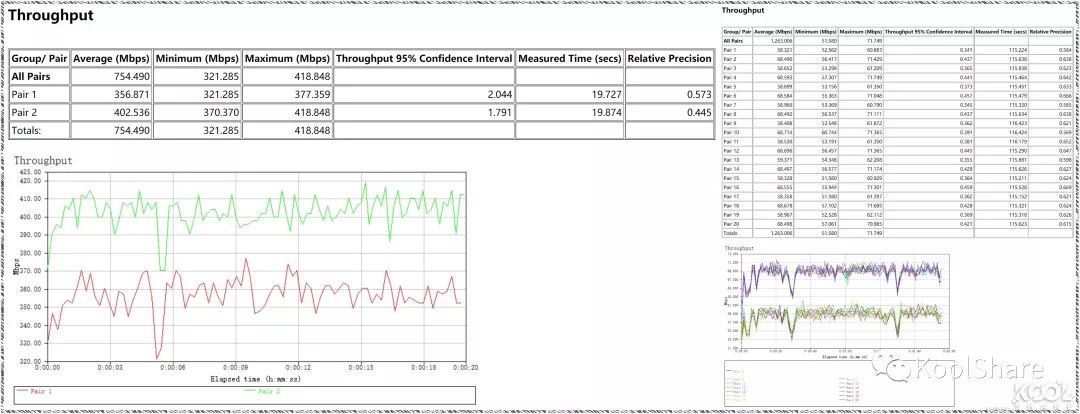

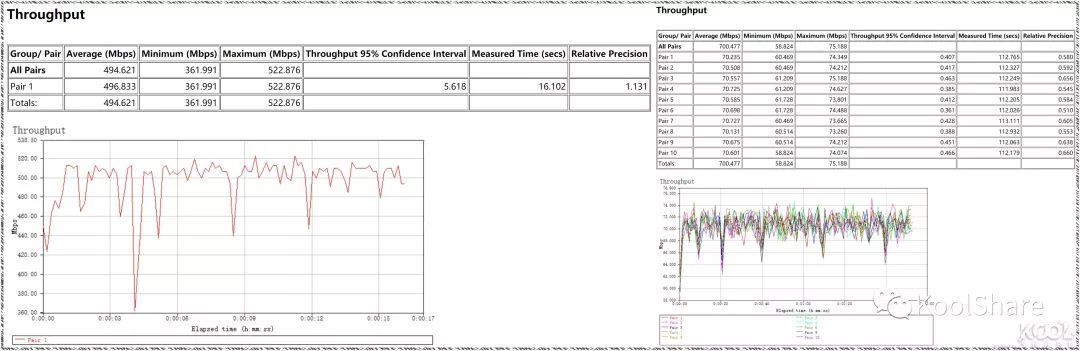

创建无线回程之后，5G2会成为两台RT-AX92U之间的专用连接。所以在这里只测试5G1吞吐量，使用到的网卡是PCE-AC88和Intel i350t2v2▲拓扑图▲主RT-AX92U LAN TO 副RT-AX92U LAN单向单线程和十线程▲主RT-AX92U LAN TO 副RT-AX92U LAN双向单线程和十线程▲主RT-AX92U 5G TO 副RT-AX92U LAN上行单线程和十线程▲主RT-AX92U 5G TO 副RT-AX92U LAN双向单线程和十线程▲主RT-AX92U 5G TO 副RT-AX92U LAN下行单线程和十线程▲主RT-AX92U 5G TO 副RT-AX92U 5G单向单线程和十线程▲主RT-AX92U 5G TO 副RT-AX92U 5G双向单线程和十线程

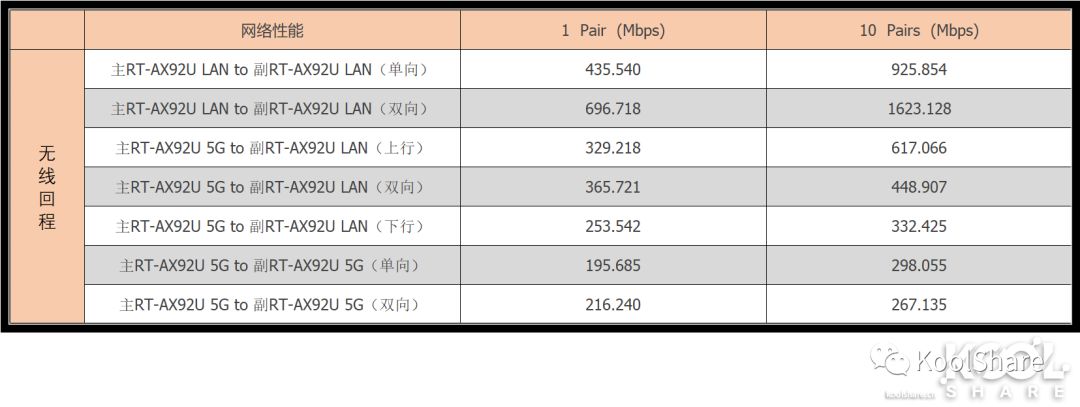

▲数据汇总

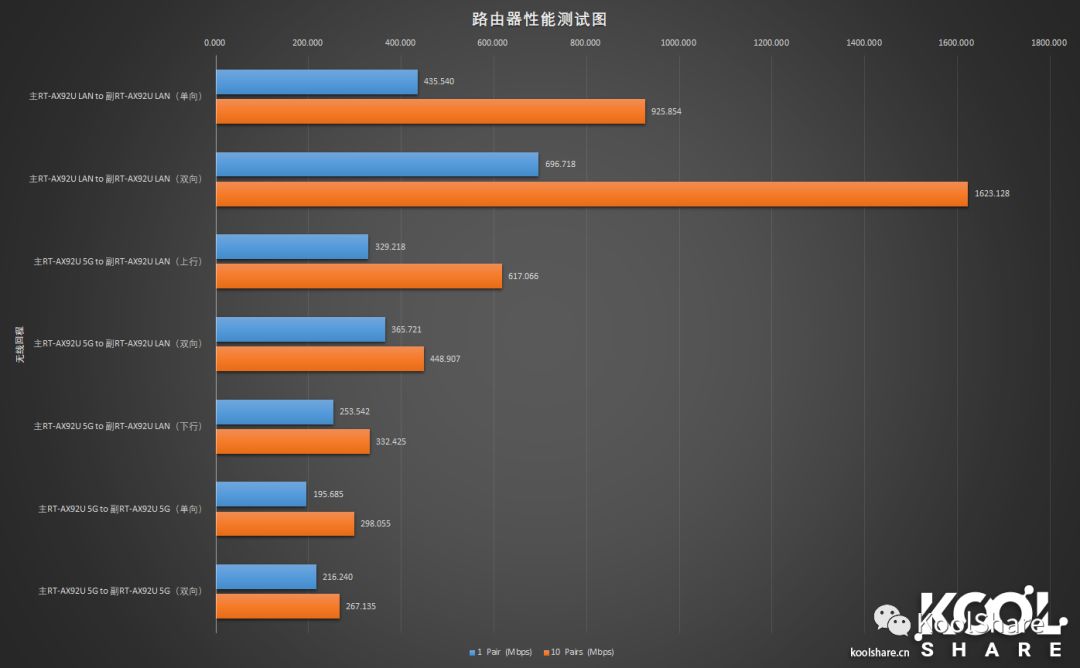

▲图表汇总
有线回程性能测试

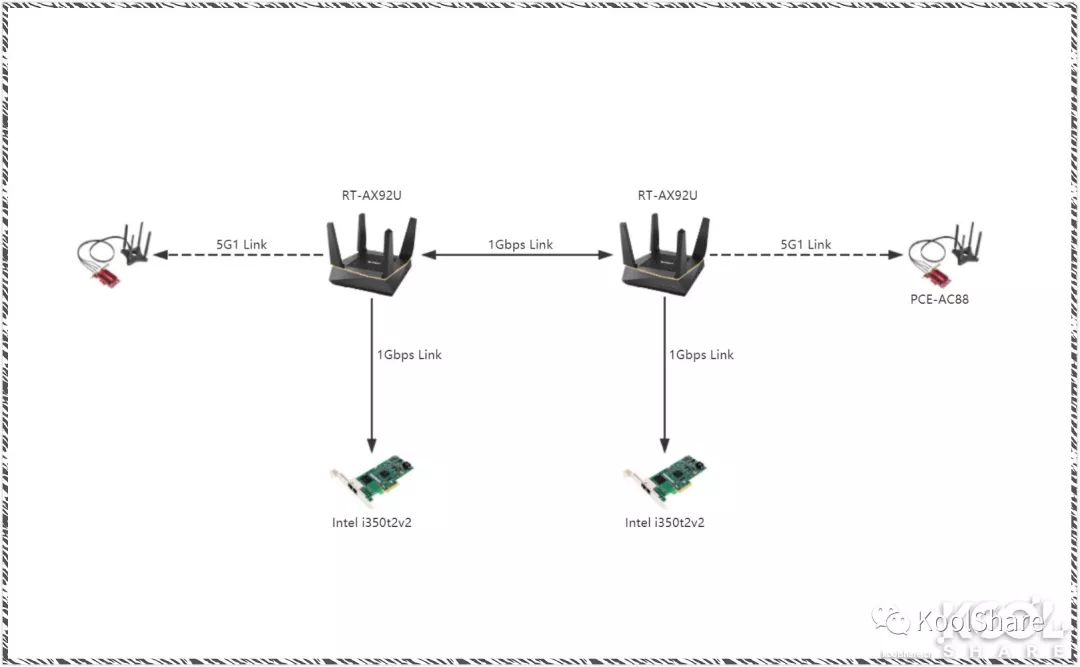

创建有线回程之后，网线成为两台RT-AX92U之间的专用连接。首先进行5G1吞吐量测试，使用的网卡是PCE-AC88和Intel i350t2v2▲拓扑图▲主RT-AX92U LAN TO 副RT-AX92U LAN单向单线程和十线程▲主RT-AX92U LAN TO 副RT-AX92U LAN双向单线程和十线程▲主RT-AX92U 5G TO 副RT-AX92U LAN上行单线程和十线程▲主RT-AX92U 5G TO 副RT-AX92U LAN双向单线程和十线程▲主RT-AX92U 5G TO 副RT-AX92U LAN下行单线程和十线程
▲主RT-AX92U 5G TO 副RT-AX92U 5G单向单线程和十线程▲主RT-AX92U 5G TO 副RT-AX92U 5G双向单线程和十线程

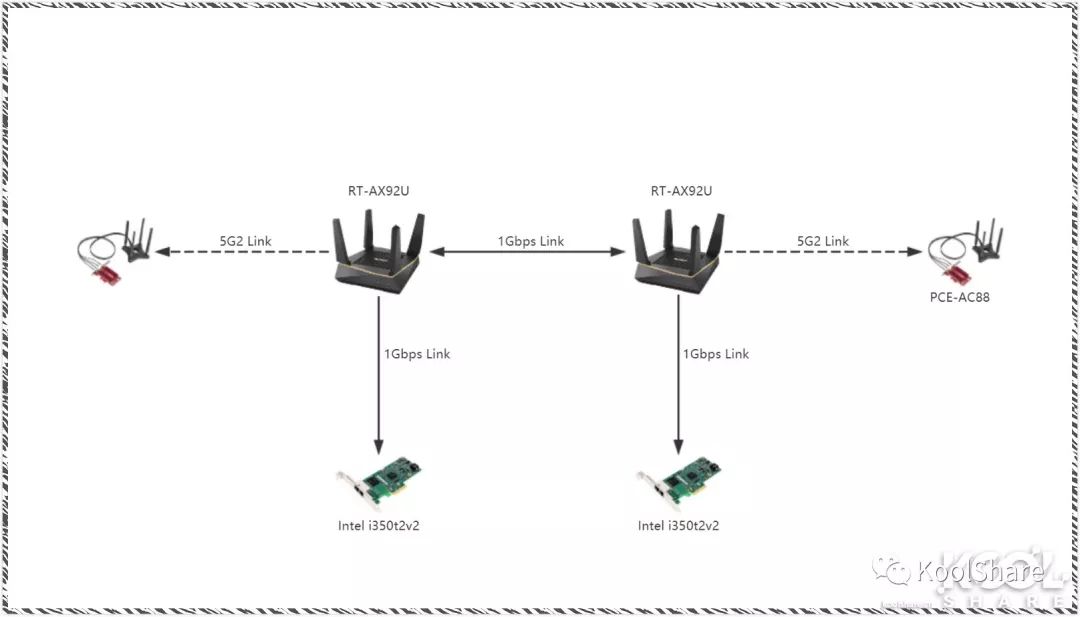

5G2 4X4 80Mhz吞吐量测试。这里使用到的网卡是PCE-AC88和Intel i350t2v2▲拓扑图▲主RT-AX92U 5G TO 副RT-AX92U LAN上行单线程和十线程▲主RT-AX92U 5G TO 副RT-AX92U LAN双向单线程和十线程▲主RT-AX92U 5G TO 副RT-AX92U LAN下行单线程和十线程▲主RT-AX92U 5G TO 副RT-AX92U 5G单向单线程和十线程▲主RT-AX92U 5G TO 副RT-AX92U 5G双向单线程和十线程

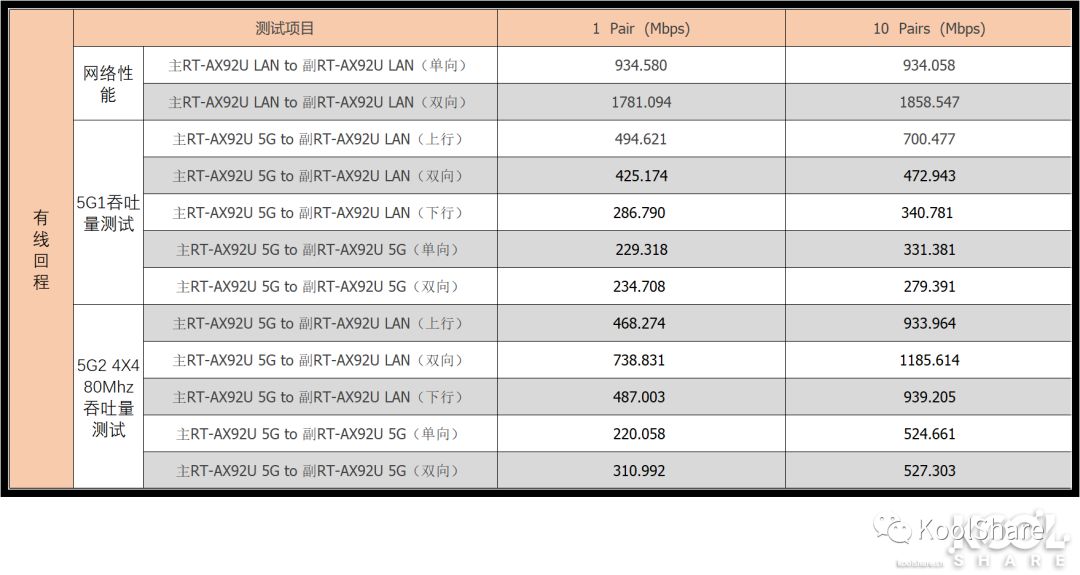

▲数据汇总

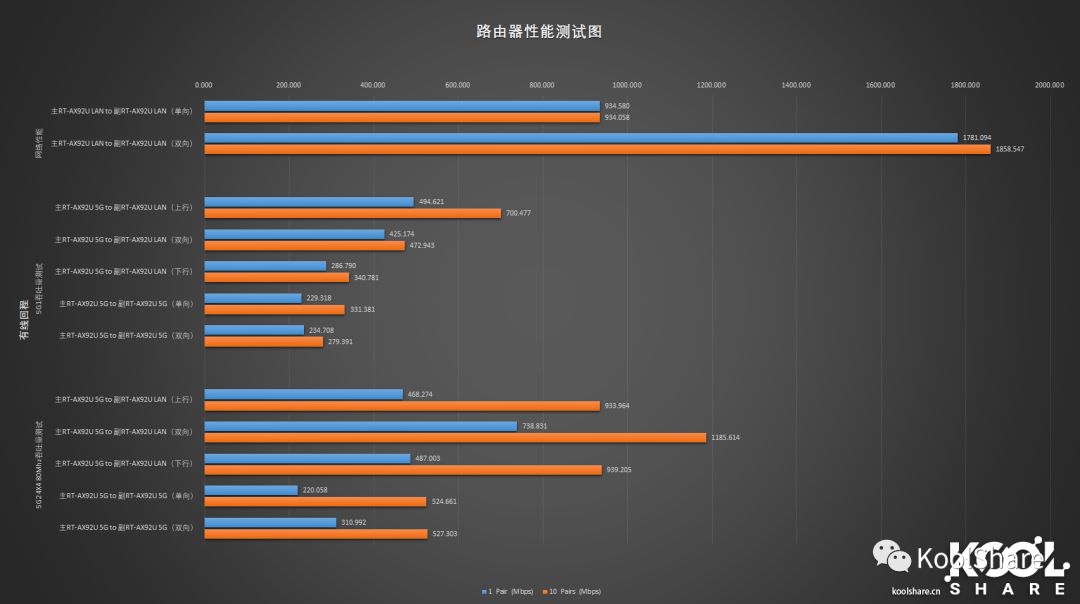

▲图表汇总

小结：华硕Aimesh构建时无论是无线回程还是有线回程，都需要将副节点设置为默认状态(出厂设置)，再在主节点内搜索到默认状态下的副节点之后点击连接。这样造成的后果就是主节点被设置到美国后5G2频段具备了160Mhz频宽条件，而副节点因为恢复出厂设置而被保持在了默认的中国地区，中国的5G2频道只有149-161，不具备开启160Mhz频宽条件。所以无线回程之后，主副节点之间的链接速率从802.11ax 4x4 160Mhz 1024QAM的4800Mbps降到了802.11ax 4x4 80Mhz 1024QAM的2400Mbps。从吞吐量测试中可以看出，单体RT-AX92U的性能在设置到美国地区，5G2开启802.11ax 160MHz频宽后，吞吐量表现优秀。而在组建无线回程之后，由于主副节点之间的链接速率只有2400Mbps，所以吞吐量表现不是那么突出，但是在一众MESH产品内也是出于领先地位。除此之外，在测试过程中也遇到一些问题，例如有线回程模式下，在主节点地区设置美国，频道设为100后，开启160MHz频宽。在这个条件下添加副节点后，副节点的5G2因为无法同步主节点的5G2信息，导致速率下降的非常厉害，只有433Mbps。将主节点5G2频宽改为80Mhz后，副节点5G2速率恢复正常。要解决上述问题，只需要华硕能在副节点同步主节点数据时，让副节点的地区和主节点保持一致就行。希望后期华硕能够通过升级固件解决这个问题

USB3.0读写测试
将NTFS格式的EX1挂在USB 3.0接口下，测试RT-AX92U的USB 3.0接口的读写速度



▲有线读取速度113MB/S



▲有线写入速度112MB/S

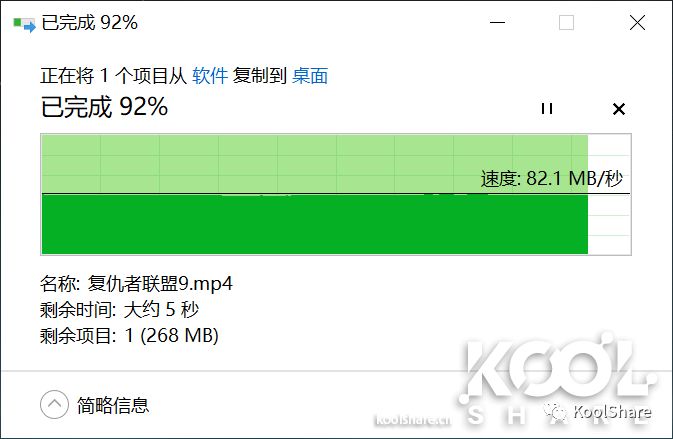

▲使用PCE-AC88网卡，无线读取速度82MB/S

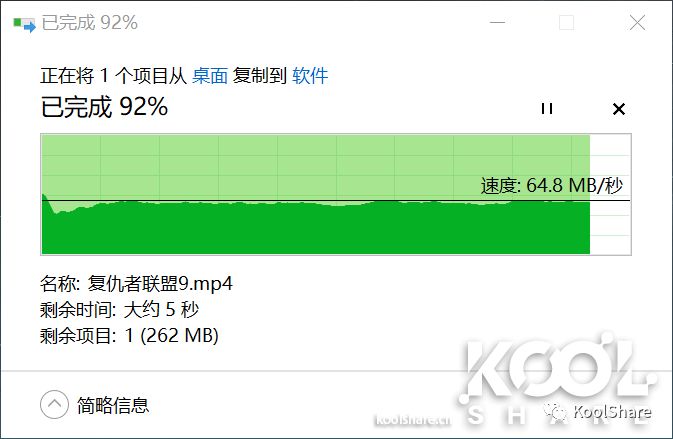

▲使用PCE-AC88网卡，无线写入速度64MB/S



▲使用Intel AX200网卡，无线读取速度101MB/S

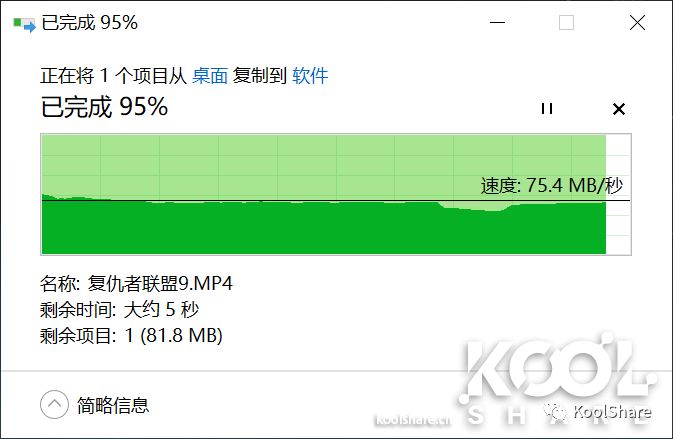

▲使用Intel AX200网卡，无线写入速度75MB/S

小结：看来RT-AX92U的USB3.0接口未做屏蔽并没有对USB3.0读写性能产生太大的影响。有线条件下，RT-AX92U的USB3.0读写性能已能跑满千兆LAN口的带宽，而无线条件下，RT-AX92U的USB3.0读写性能亦是表现不错。可以将华硕RT-AX92U接上USB硬盘来作为临时的文件存储中心了

信号测试

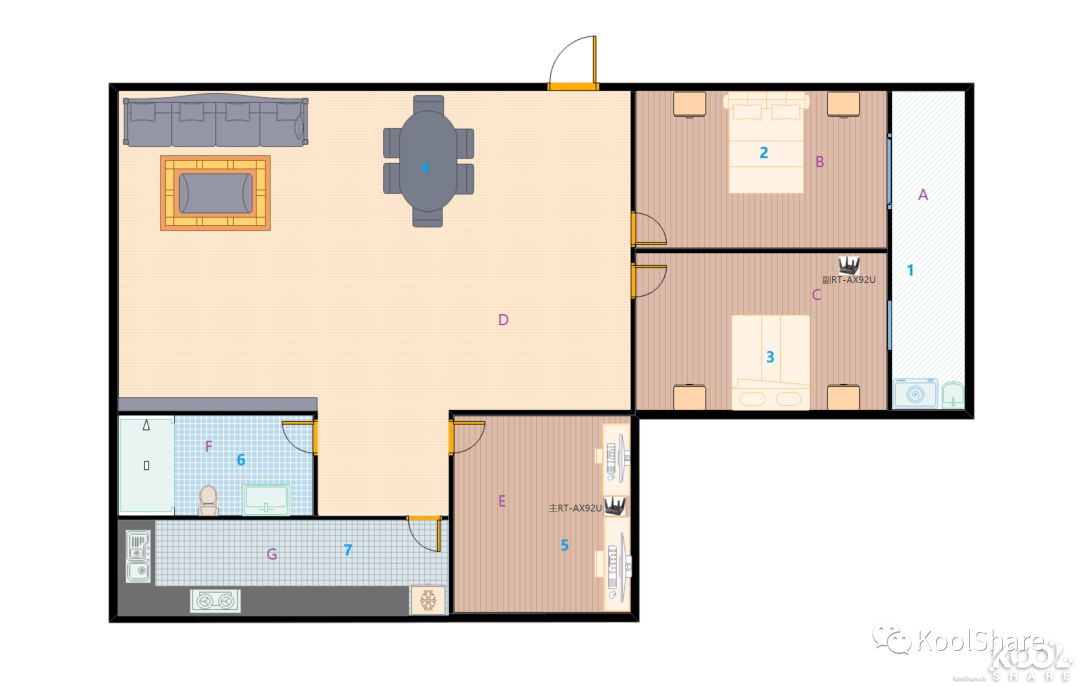

RT-AX92U位置已在上图标出，各房间大致面积说明
A:11平方米
B:15平方米
C:15平方米
D:40平方米
E:12平方米
F:5平方米(厕所区域，承重墙对信号质量的衰减有点厉害)
G:7.5平方米
测试工具为S10，测试软件为WiFiman和iperf。测试之前将路由器重启一遍
无线回程信号测试

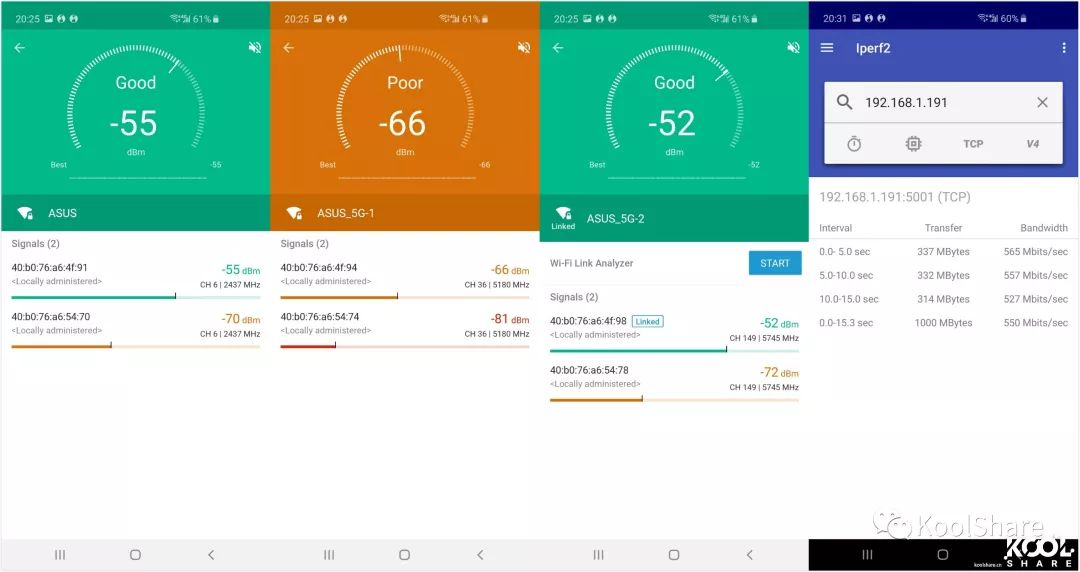

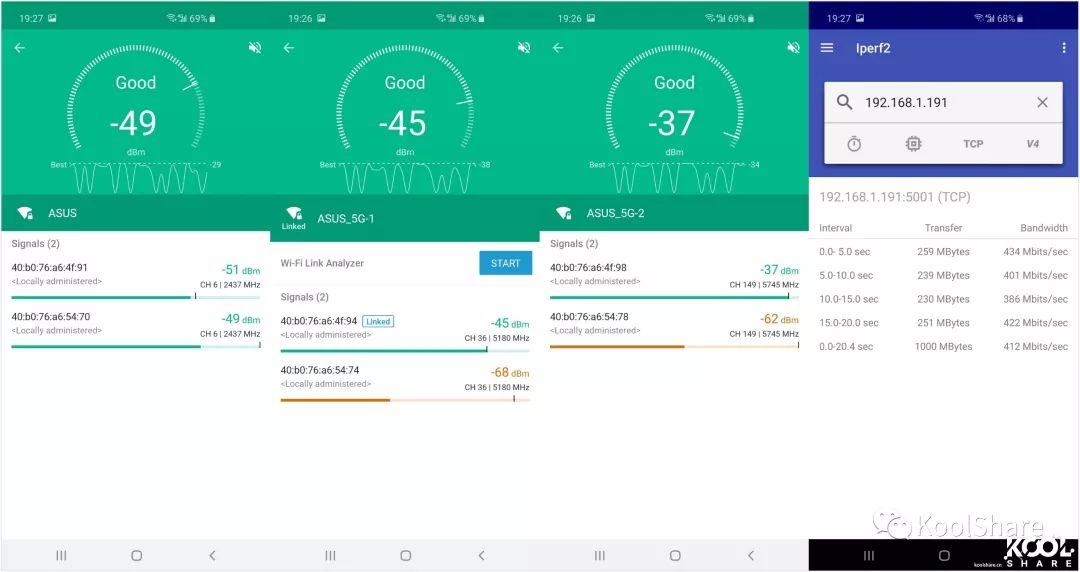

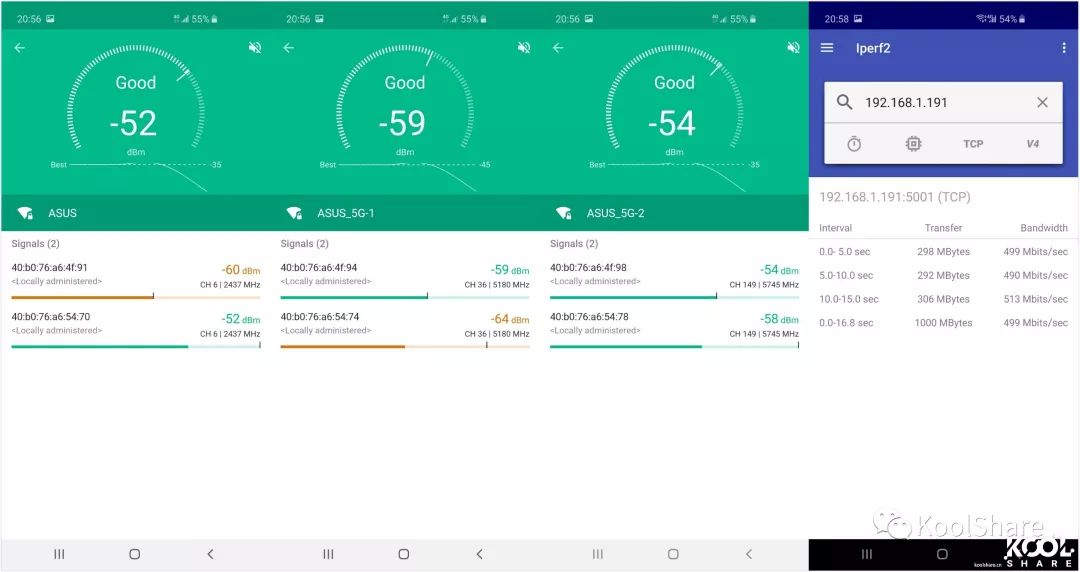

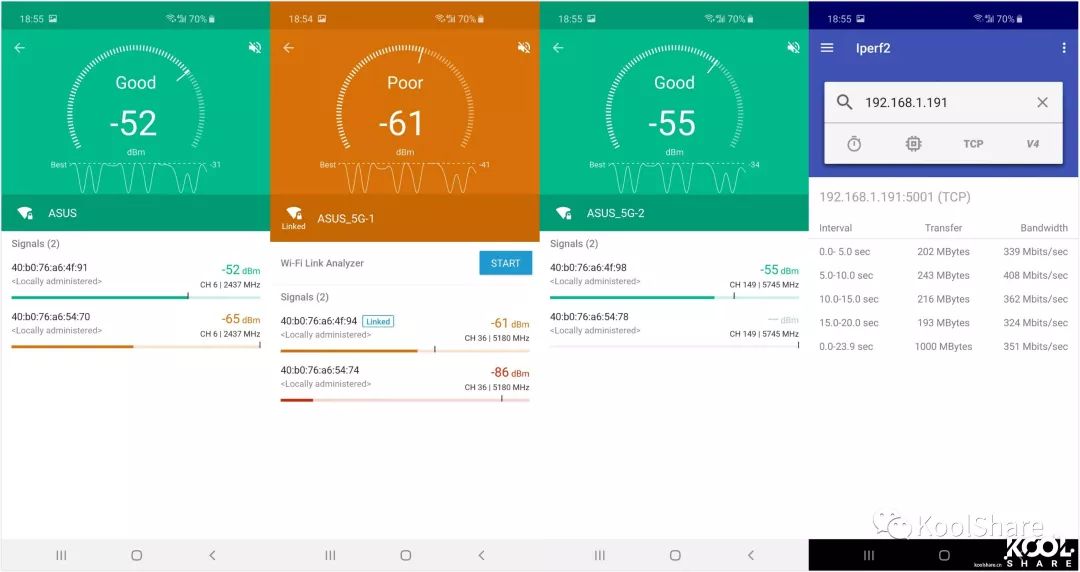

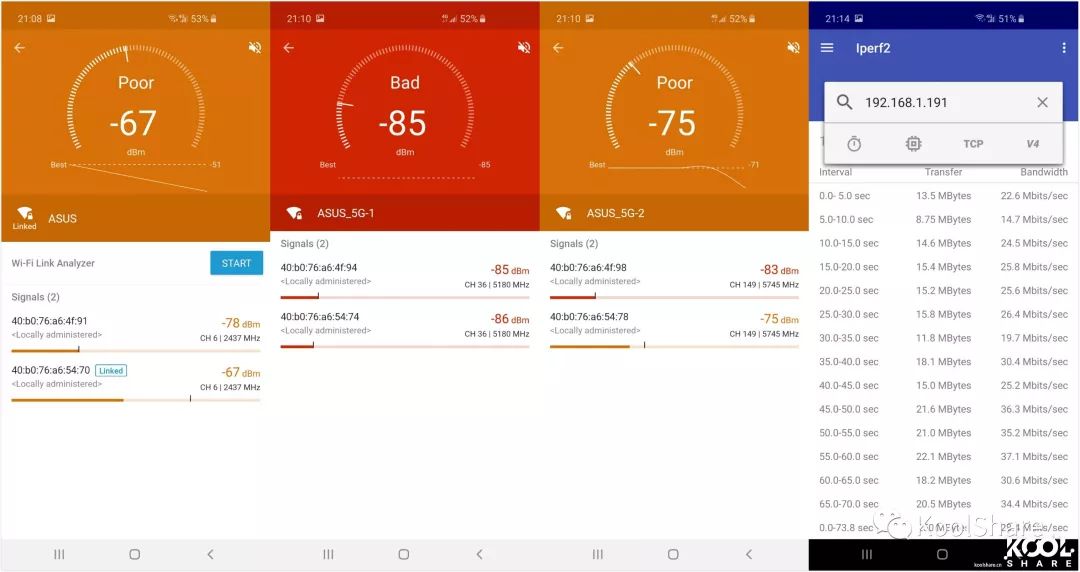

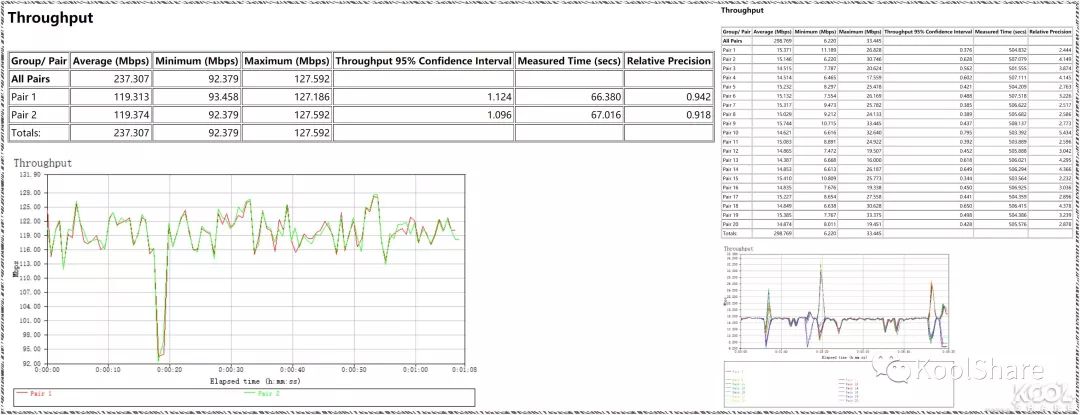

▲1号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

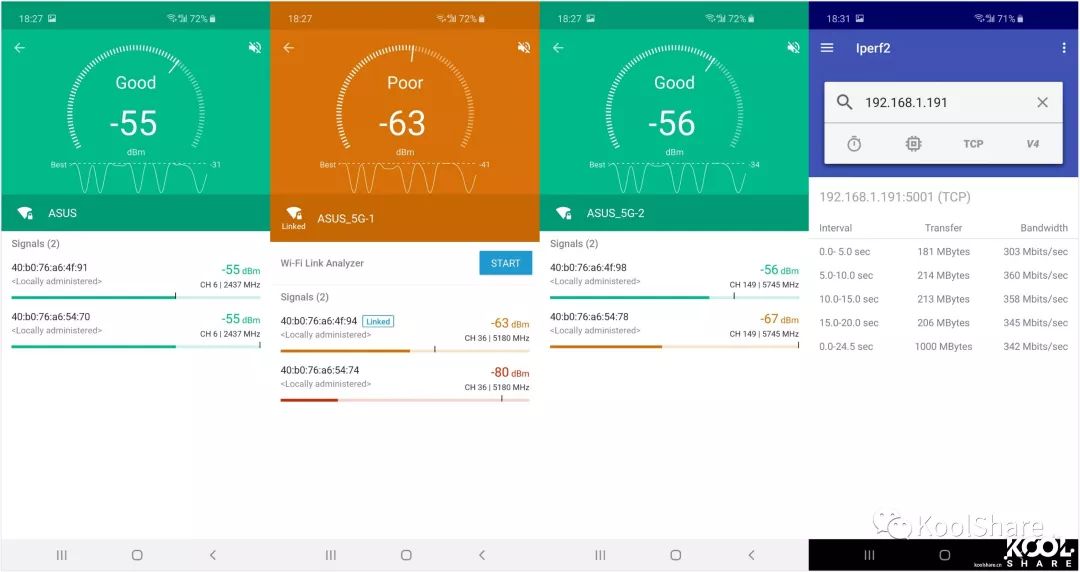

▲2号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

▲3号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

▲4号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

▲5号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

▲6号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

▲7号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

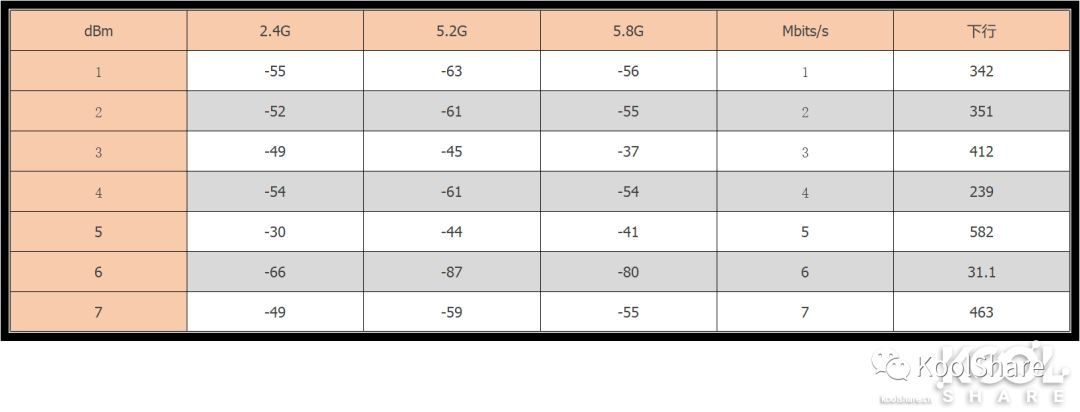

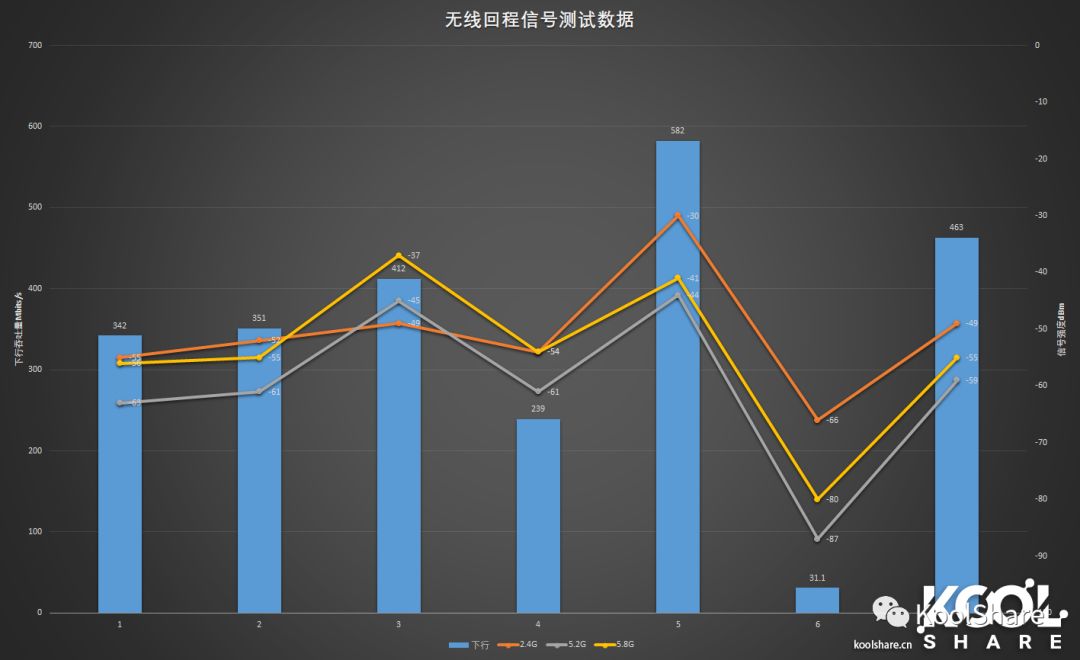

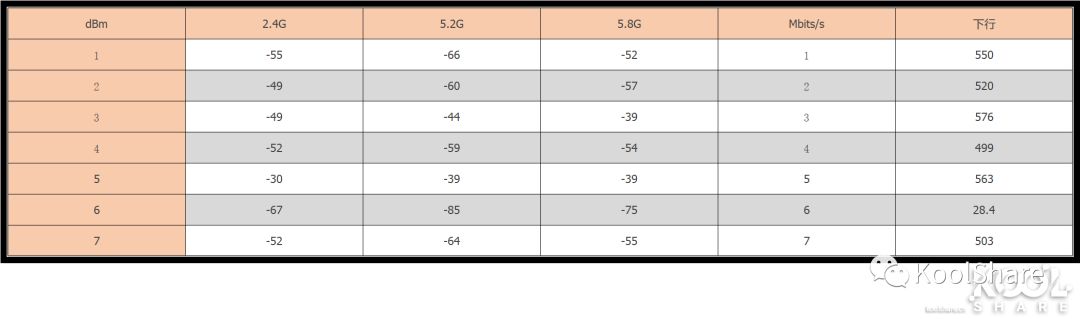

▲数据汇总

▲图表汇总
有线回程信号测试

▲1号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

▲2号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

▲3号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

▲4号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

▲5号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

▲6号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

▲7号位置处2.4G、5.2G、5.8G信号强度以及下行吞吐量测试

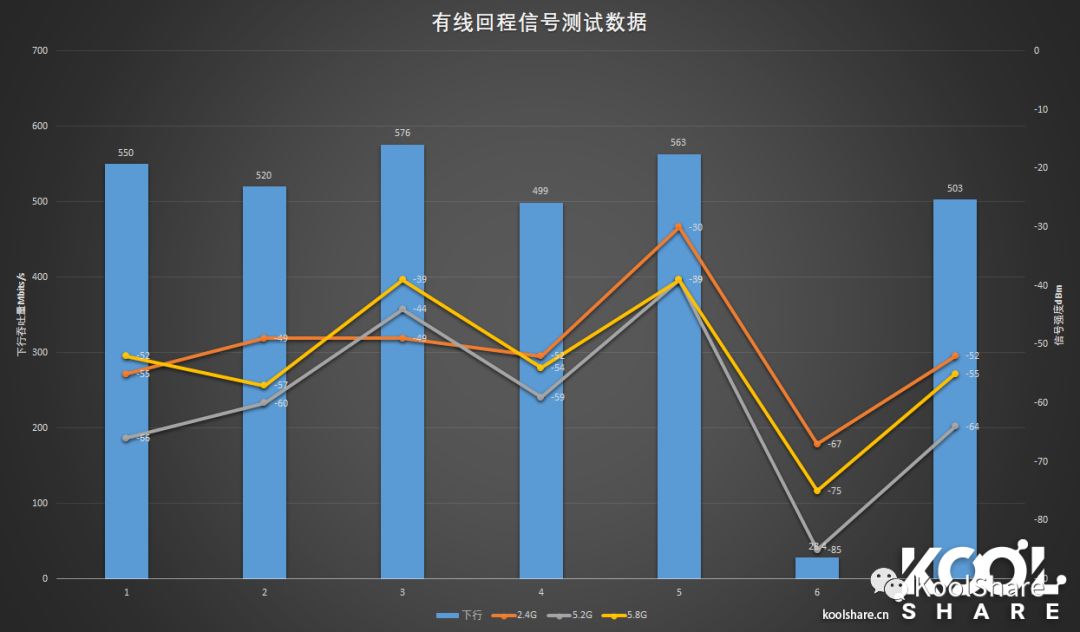

▲数据汇总

▲图表汇总

小结：无线回程连接的是RT-AX92U的5G1，有线回程下连接的是RT-AX92U的5G2。除了5G2信号覆盖比较差的6号位置以外，在Aimesh无线回程下，在房屋的任何角落都能享受到200M以上宽带，Aimesh有线回程更是能享受到500M以上宽带带来的快感

漫游测试
本次测试基于两种不同的软件平台，分别使用iphone7和S10。查看这两台客户端在两台RT-AX92U组合中漫游效果如何

▲漫游路线为A-B-D-E来回
无线回程漫游测试

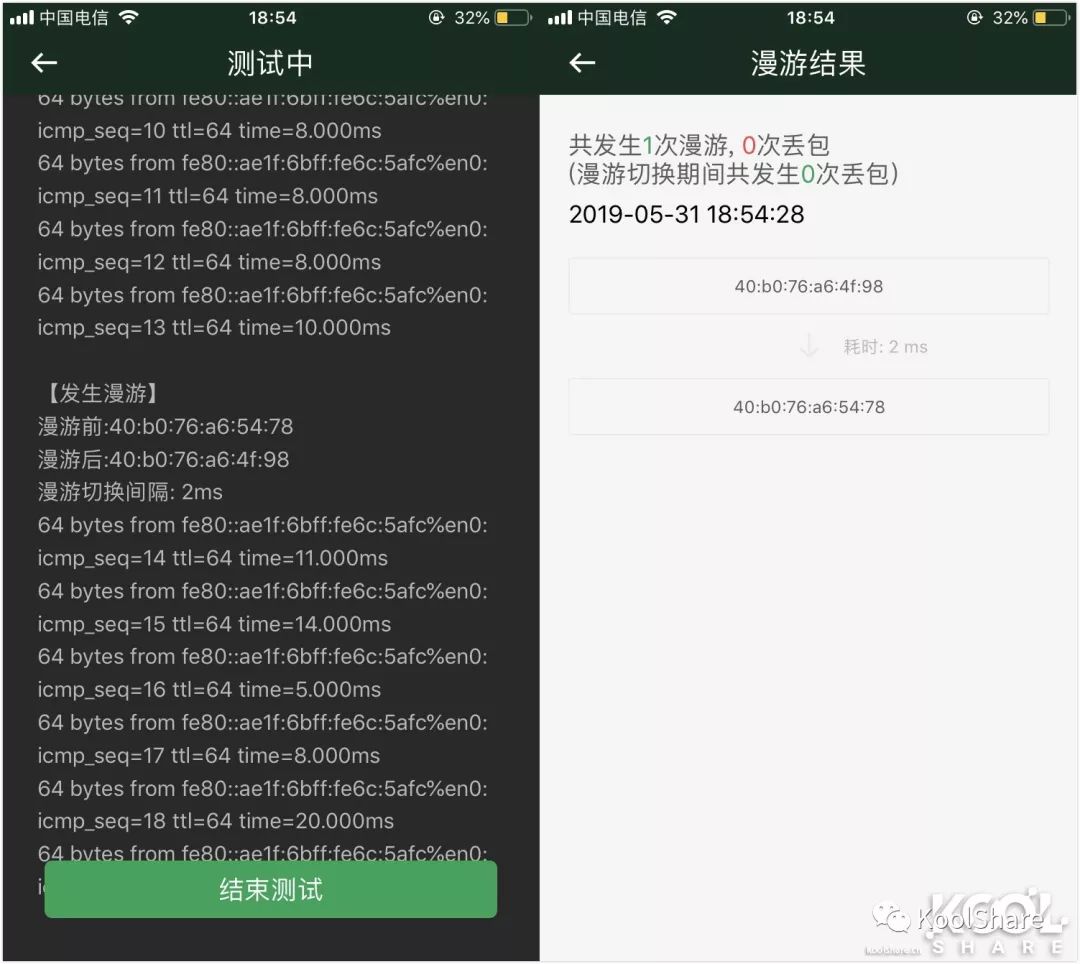

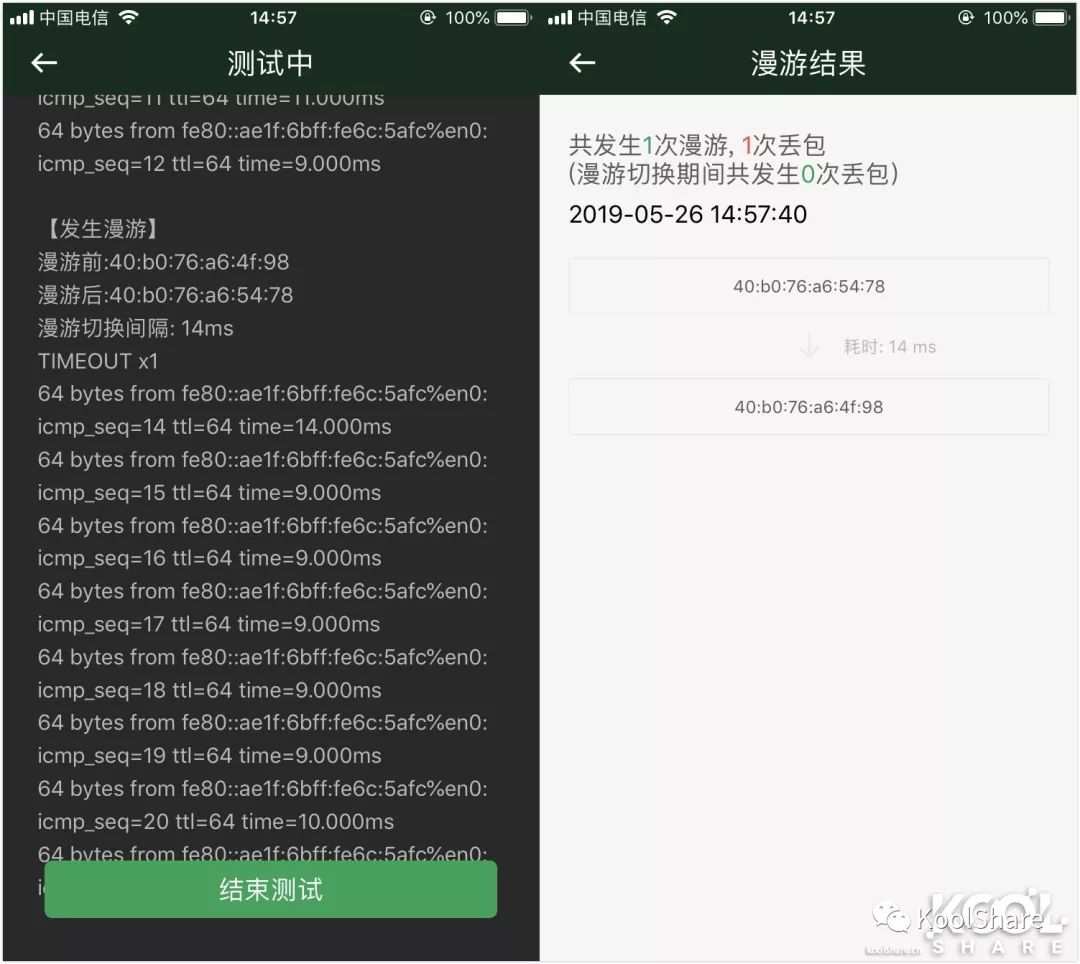

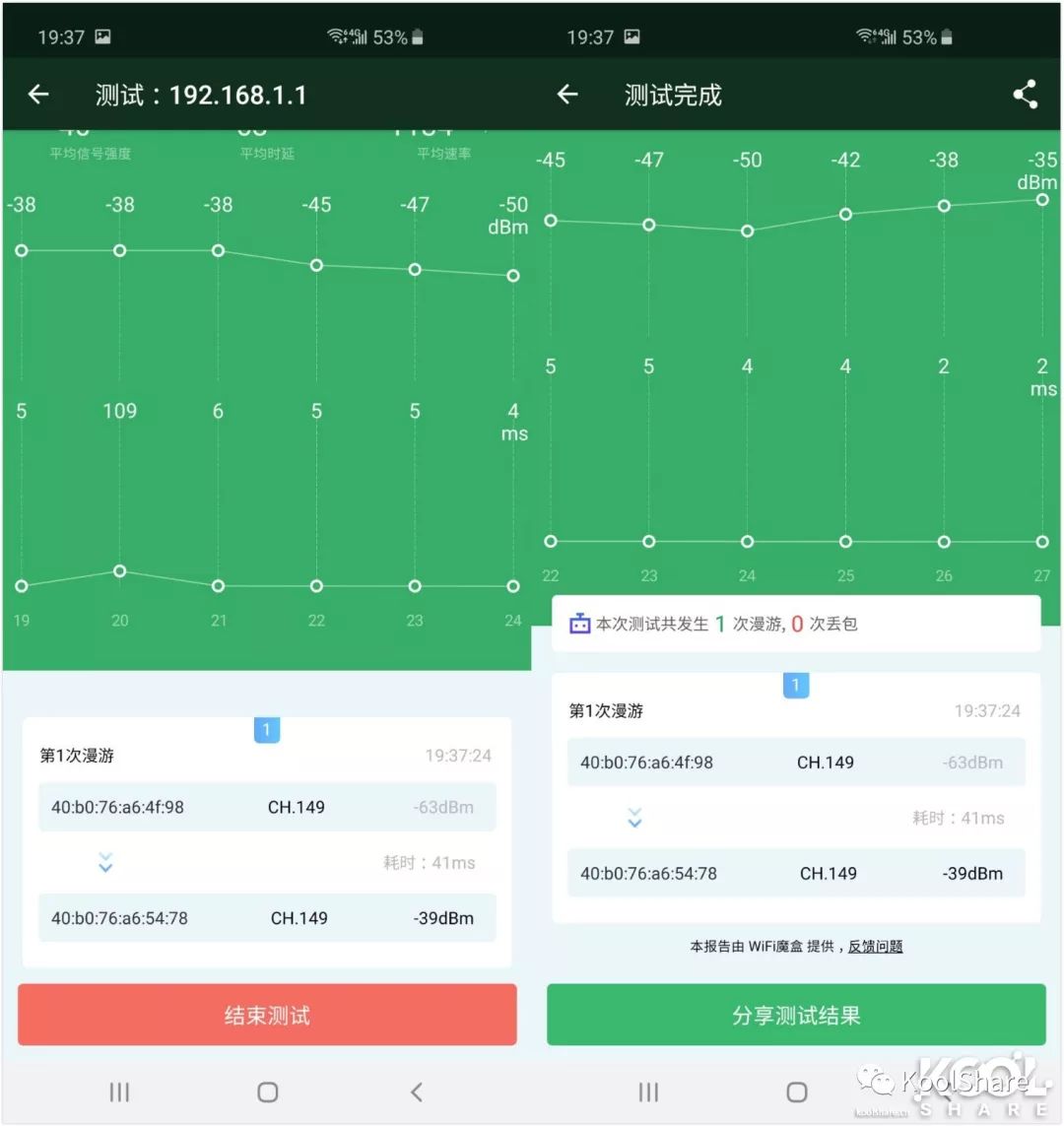

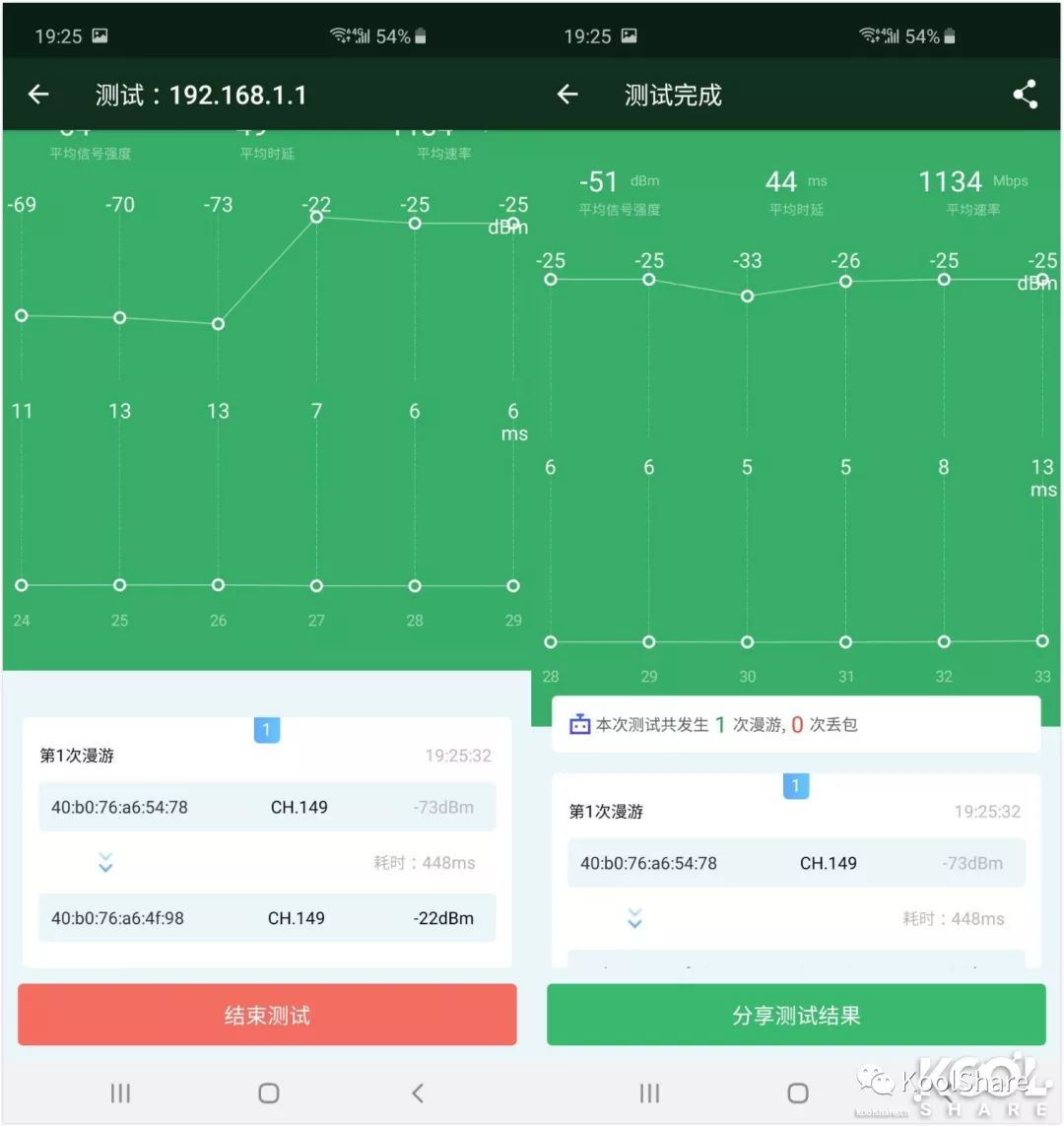

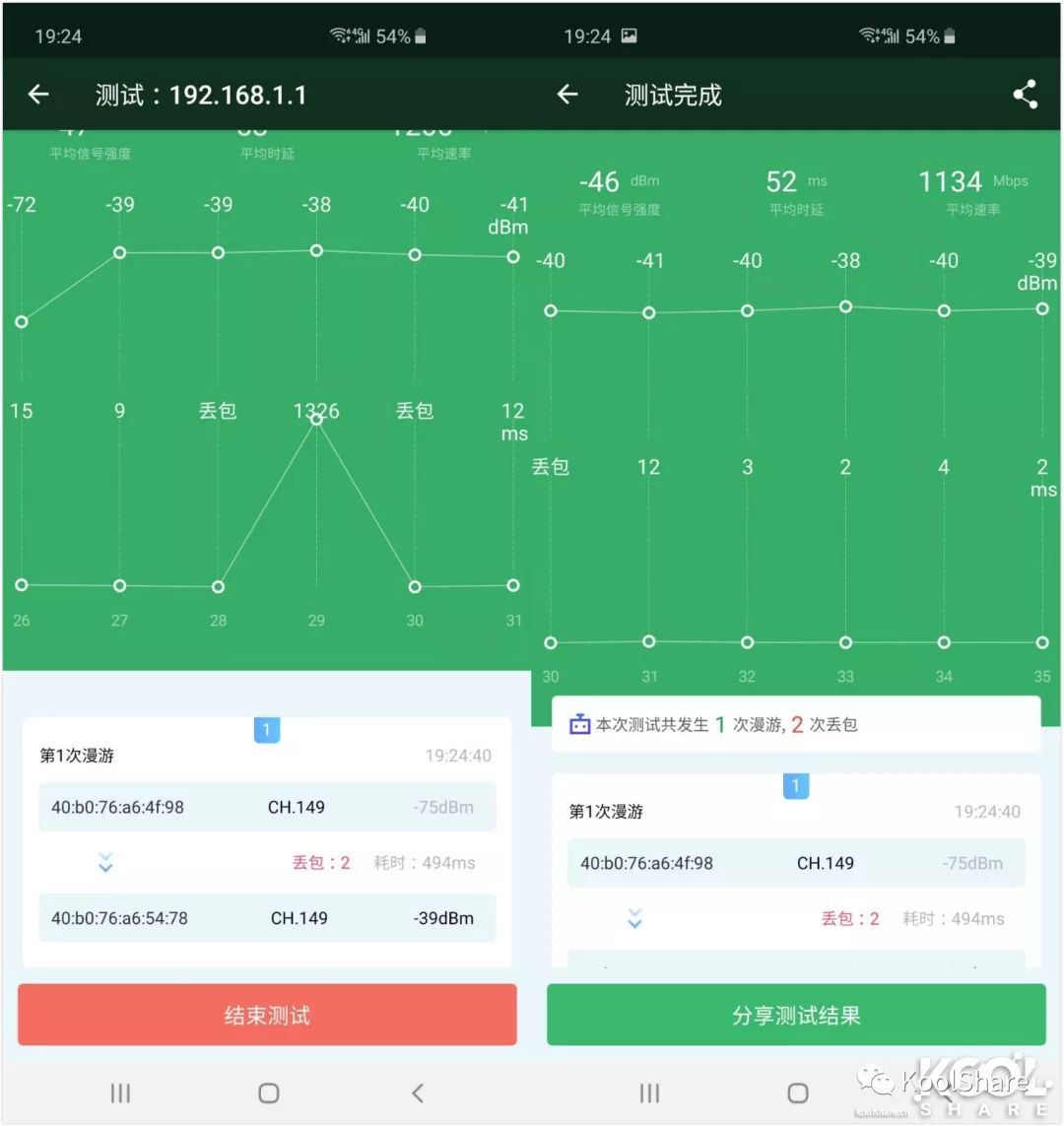

▲使用iphone7 ping网关，漫游路线为A-B-D-E，整个过程丢1个包，漫游1次，漫游切换时掉0个包

▲使用iphone7 ping网关，漫游路线为E-D-B-A，整个过程丢0个包，漫游1次，漫游切换时掉0个包

▲使用S10 ping网关，漫游路线为A-B-D-E，整个过程丢0个包，漫游1次，漫游切换时掉0个包

▲使用S10 ping网关，漫游路线为E-D-B-A，整个过程丢2个包，漫游1次，漫游切换时掉2个包
有线回程漫游测试

▲使用iphone7 ping网关，漫游路线为A-B-D-E，整个过程丢0个包，漫游1次，漫游切换时掉0个包

▲使用iphone7 ping网关，漫游路线为E-D-B-A，整个过程丢0个包，漫游1次，漫游切换时掉0个包

▲使用S10 ping网关，漫游路线为A-B-D-E，整个过程丢0个包，漫游1次，漫游切换时掉0个包

▲使用S10 ping网关，漫游路线为E-D-B-A，整个过程丢0个包，漫游1次，漫游切换时掉0个包

小结：Aimesh网络采用同信道漫游，副节点同步主节点数据时，将信道一并继承。从漫游测试来看，漫游表现还是不错的，无论是IOS还是安卓都能获得不错的漫游体验

总结
华硕AiMesh AX6100 WiFi系统由两台RT-AX92U组成。从单体性能来看，RT-AX92U的吞吐量表现优秀，USB3.0读写性能亦是不错。而从Aimesh角度来看，无论是无线回程还是有线回程，RT-AX92U只能工作在802.11ax 4x4 80Mhz 1024QAM条件下。但是即便是在这样的情况下，RT-AX92U的吞吐量在一众MESH产品中仍处于领先的位置。希望华硕能够尽快更新固件，解决副节点不能随着主节点一起变更地区的问题

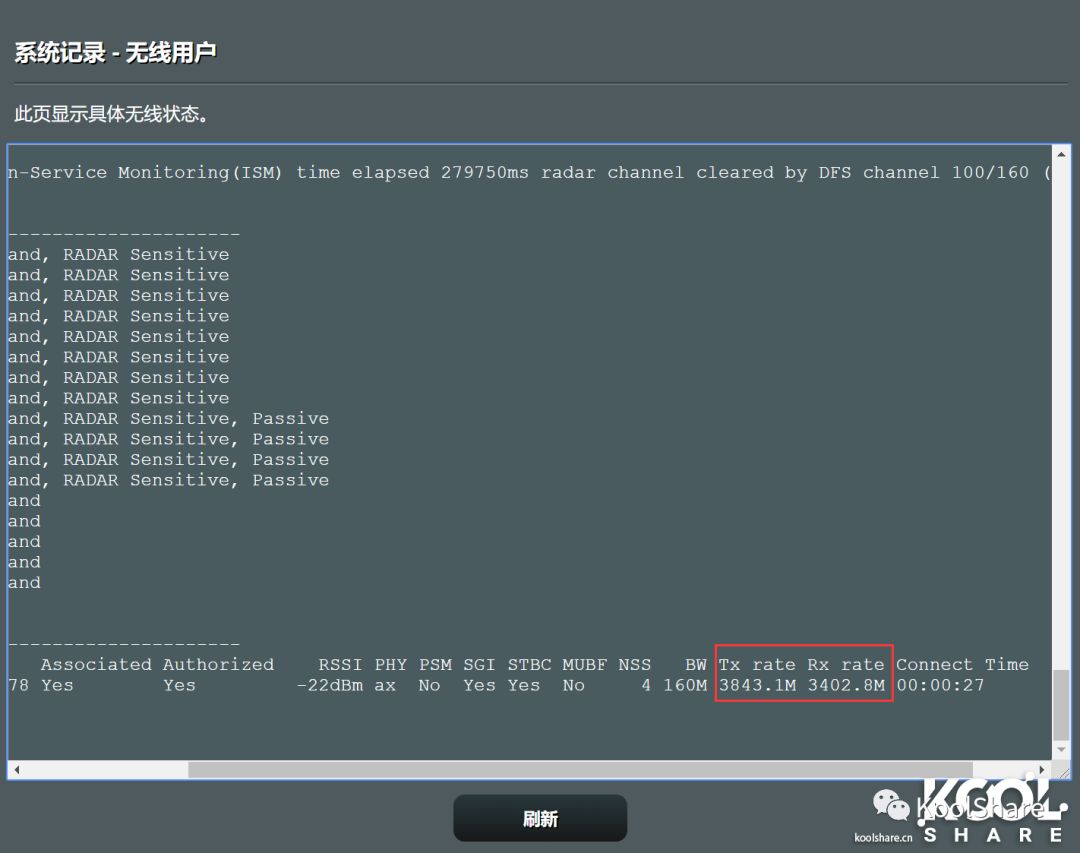

▲将主副RT-AX92U都设为美国地区后，副RT-AX92U利用5G2桥接上主RT-AX92AU，协商速率能到3800Mbps。如果Aimesh能够解决主副节点地区同步的问题，AiMesh AX6100 WiFi系统必将成为更为强大的MESH产品
