【0】前言

Z490主板已经上市多日，然而i9-10900K却一U难求，价格也从最开始的官方定价4299元被炒至5000元以上。不受欢迎是不可能的，毕竟普通桌面级（LGA115X/12XX）首次迈入10核心大关，频率也提高至可怕的5.30GHz。

本次我们开箱评测的主板是来自技嘉的Z490 Aorus Master，作为技嘉电竞大师系列的高端玩物，它不仅可以完美适配当前在售LGA1200接口的十代所有高端处理器，更是提前为下一代（暂且叫11代吧）处理器做好布局，将PCI-E 4.0渗透到了方方面面。

【1】主板外观

▲ 技嘉“雕牌”包装和往代如出一辙，辨识度很高。

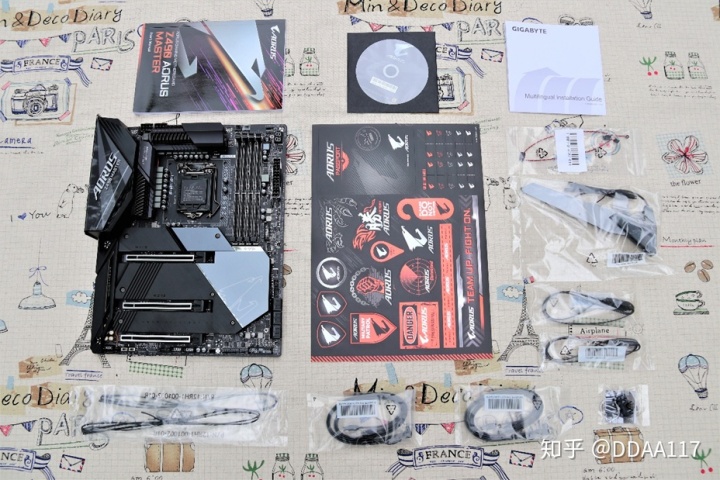

▲ 包装盒内，除主板本体外，还提供信仰贴纸、基本说明书、安装说明书、驱动光盘、两组SATA数据线、两组传感器探头、两组RGB延长线、Wifi天线以及前置面板便捷安装辅助套件等。

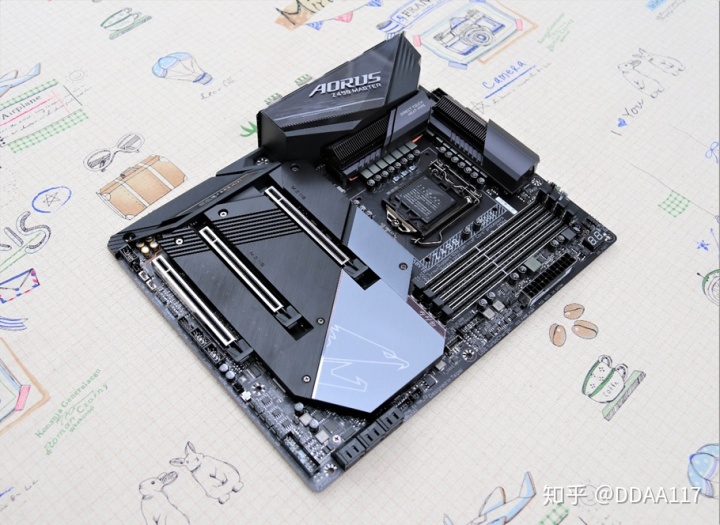

▲ 主板本体。下半部分几乎都被金属散热马甲所覆盖，如此大面积的散热马甲下面是3根M.2-22110插槽、Z490 PCH芯片组本体、双BIOS以及其他一些承载重要功能的电路和芯片。右下角的“雕牌”LOGO是会发光的。

▲ 豪华的CPU供电区以及背部I/O防护罩。

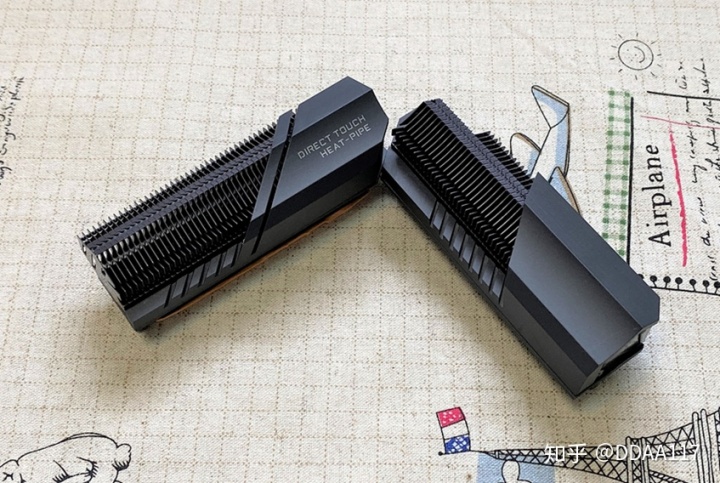

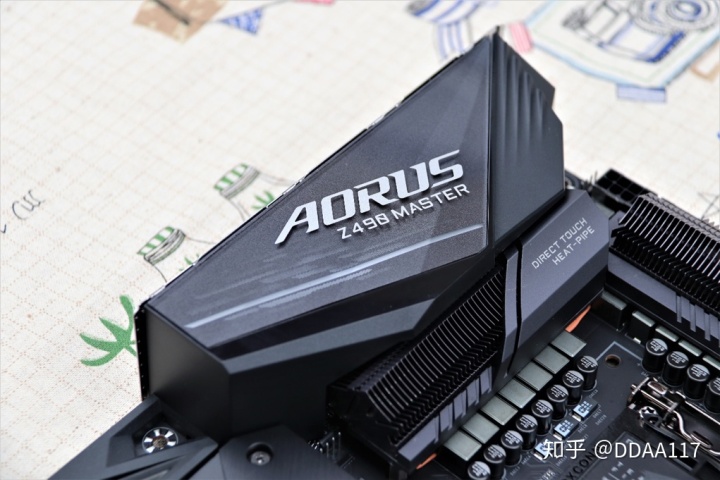

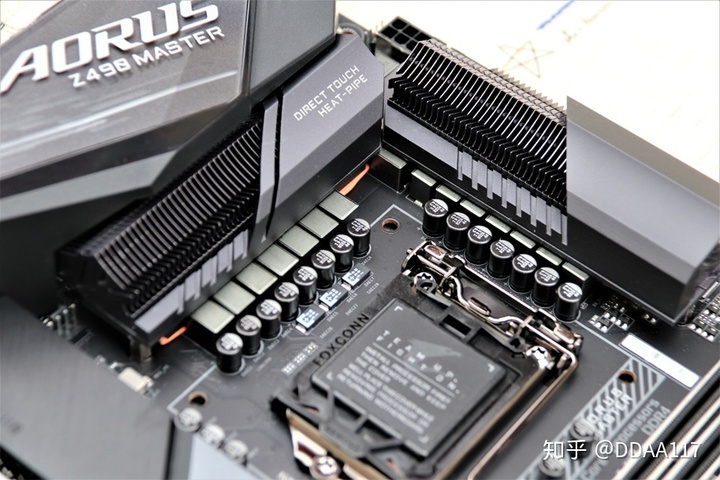

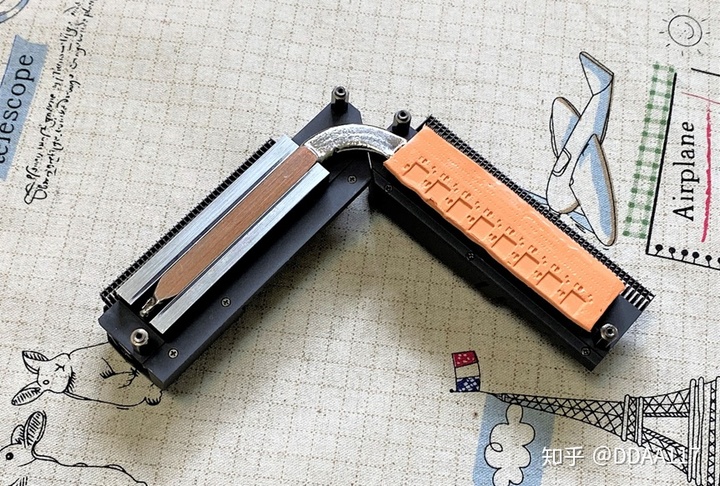

▲ CPU供电区域的MOS散热片为一体式设计，两分区由一根8mm热管所连接，可以强化平衡整体散热片的热传导，热管为直触式设计。

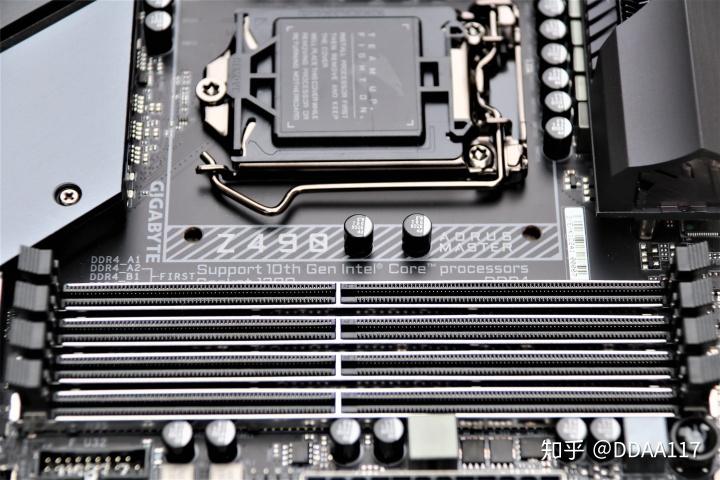

▲ 技嘉是最早将内存插槽加装金属加固条设计普及的厂商，对于Z490 Aorus Master而言，除了内存插槽有加固，主板的24PIN主供电接口也被加固了一圈，高级感油然而生。

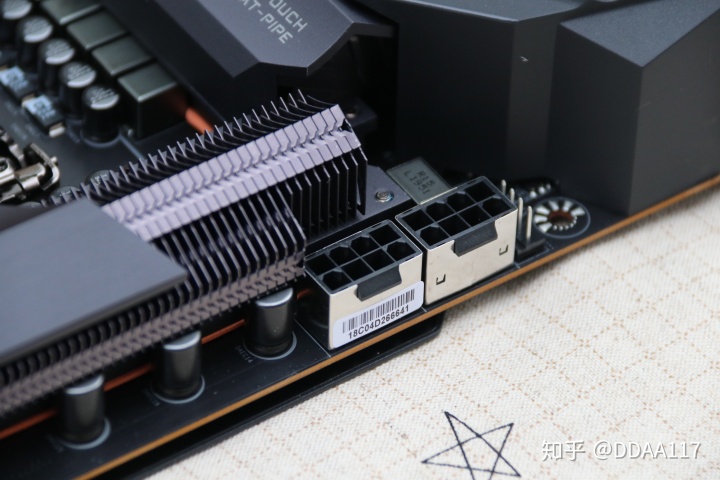

▲ 双8PIN设计的CPU辅助供电接口同样进行了金属加固。

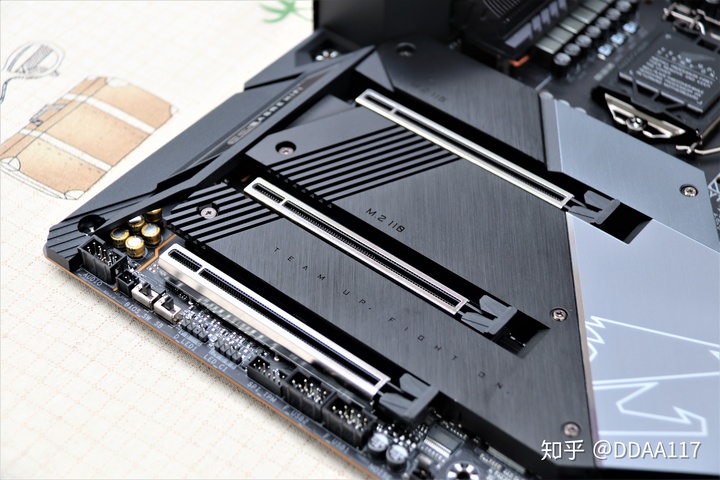

▲ PCI-E插槽加固自然是最基本且必不可少的，在拆除独显时，一不小心将整根插槽带落的意外事故时有发生。Z490 Aorus Master共提供3根PCI-E插槽，均为全长设计。

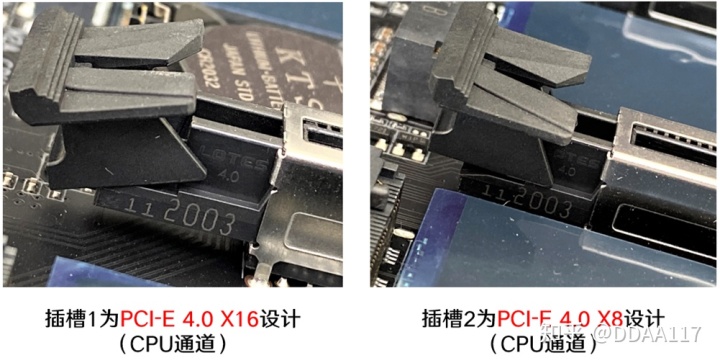

▲ 插槽1和2走的是CPU直连通道，为了提前适配下一代处理器的PCI-E 4.0控制器，这块主板的前两根直连通道插槽均为PCI-E 4.0（向下兼容3.0设备）。插槽3因为走的是PCH芯片组通道，所以仅支持PCI-E 3.0规范（速度为3.0x4）。

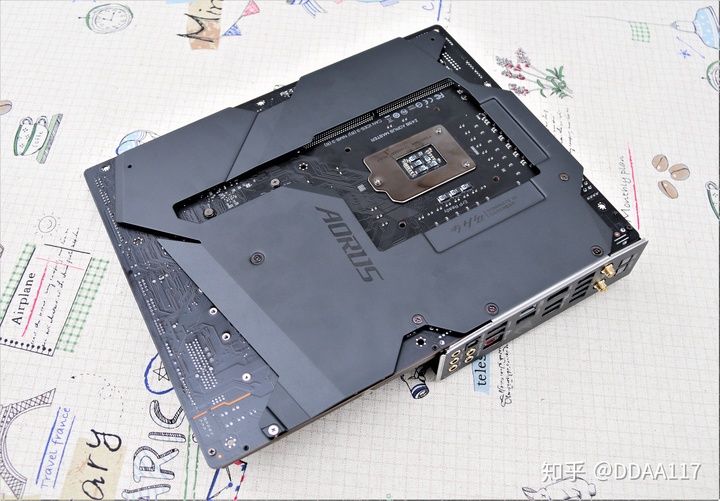

▲ 主板背面有背板，除了加固支撑的作用外，也为CPU供电起到辅助散热的作用（该区域有导热贴）。

【2】接口及功能件

▲ 首先是主板的右上角，也就是主板主供电24PIN接口的上方，这里是功能密集区，包括一个预设的开关机按钮、一个Debug数显侦错灯、一组12V/RGB插针以及一组5V/ARGB插针。Debug侦错灯虽然对于专业用户而言非常实用，可以通过显示不同的数码来告知用户具体导致开机异常的原因所在，但对于普通用户来说，你根本不知道这个数字代表啥错误（需要自行百度或查看说明书）。

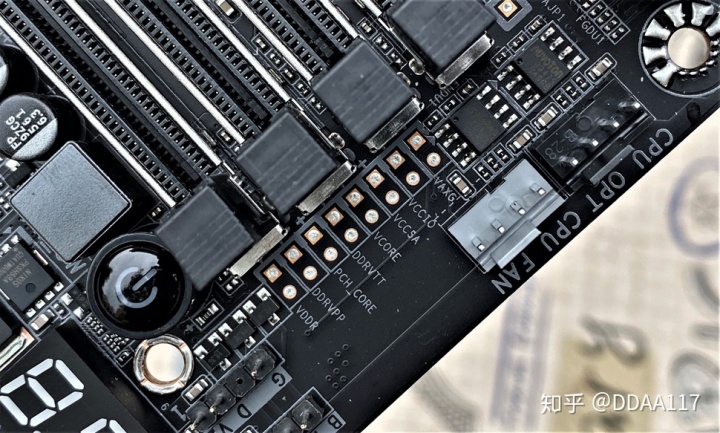

▲ 辅助电压检测触点（需要高玩自行借助万用表等设备）。

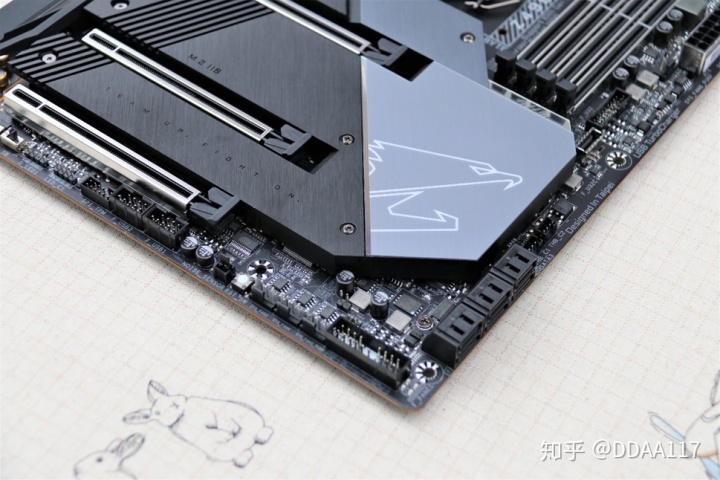

▲ 6个SATAIII接口，拐角处就是前置面板插针。像这类主板每一个插针代表啥功能都会用插针底部的彩色涂装以及边上的文字说明详细告知，你实在不知道怎么接可以查看主板说明书，也可以借助主板配套赠送的前置面板接线辅助安装套件。

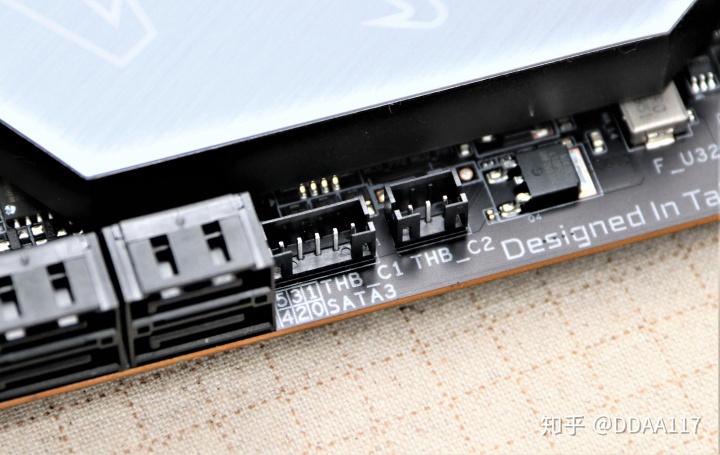

▲ SATAIII接口边上其实还有俩雷电3接口扩展插针，需要借助专门的扩展卡才能使用。

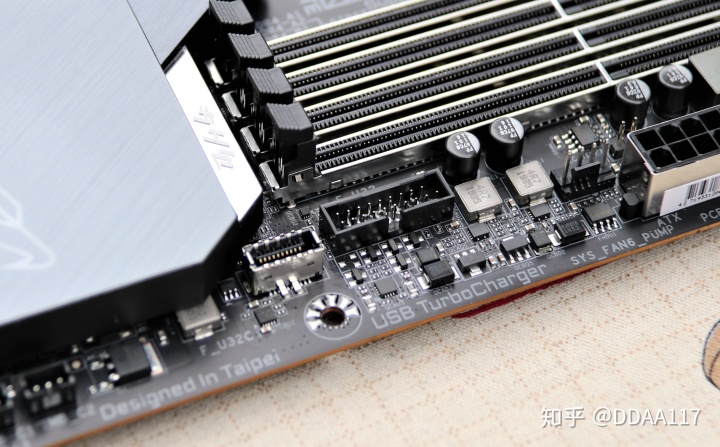

▲ 前面板USB扩展插针，包括一个标准的19Pin/USB 3.0接口（可扩展2个USB 3.0）、1个基于正统USB 3.1的高速Type-C（10.0 Gb/s）。

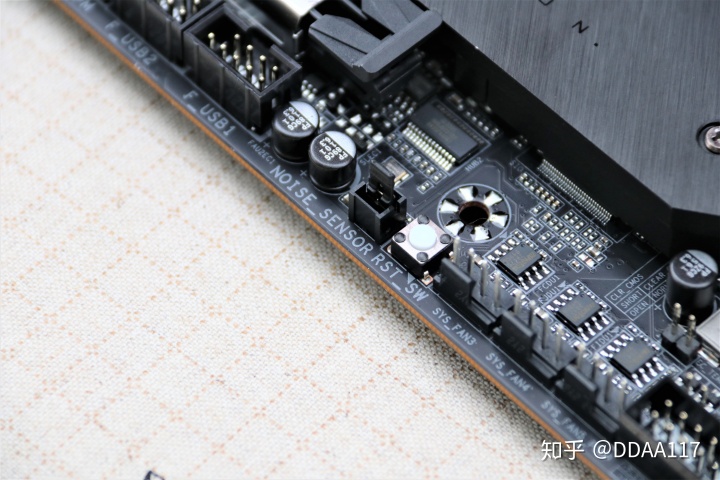

▲ 主板底部右下角还有噪音检测口以及一个白色的重启按钮。

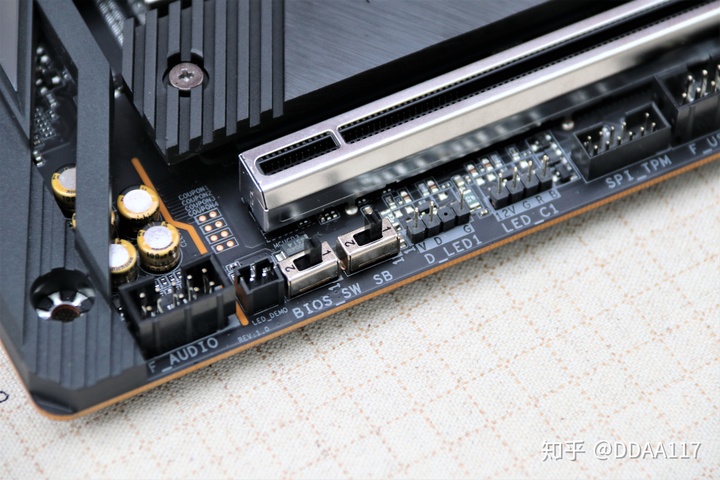

▲ 主板底部左下角则有双BIOS切换器、一组12V/RGB插针以及一组5V/ARGB插针。

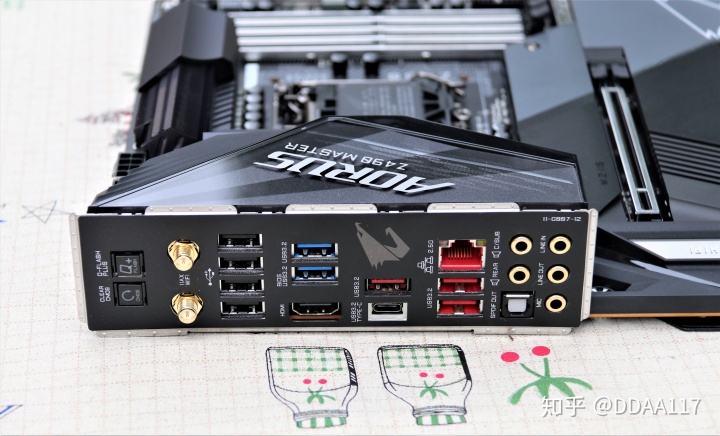

▲ 背部I/O方面，该主板自带一键清除CMOS设置按钮以及Q-FLASH刷写辅助按钮。其他接口方面，包括一组Wifi天线孔、4个USB 2.0（黑色）、2个USB 3.0（蓝色/5.0Gbps）、1个HDMI接口、3个USB 3.1（红色/10.0Gbps）、1个Type-C（10.0Gbps）、RJ-45网络接口（基于2.5Gbps的英特尔I225-V）、音频接口。

【3】主板拆解及更多细节

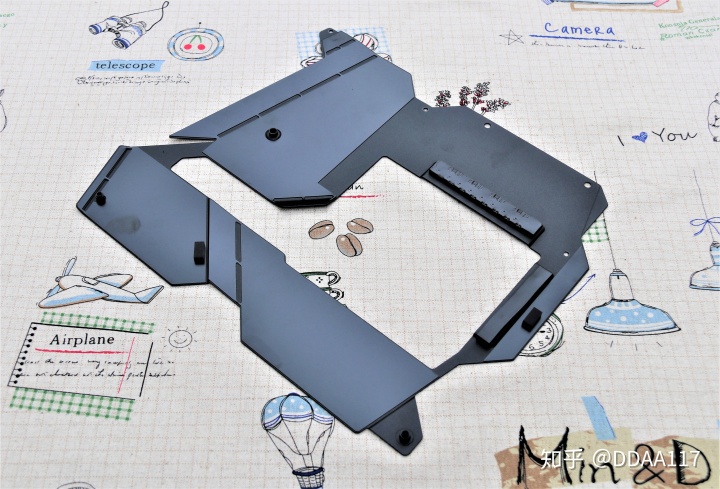

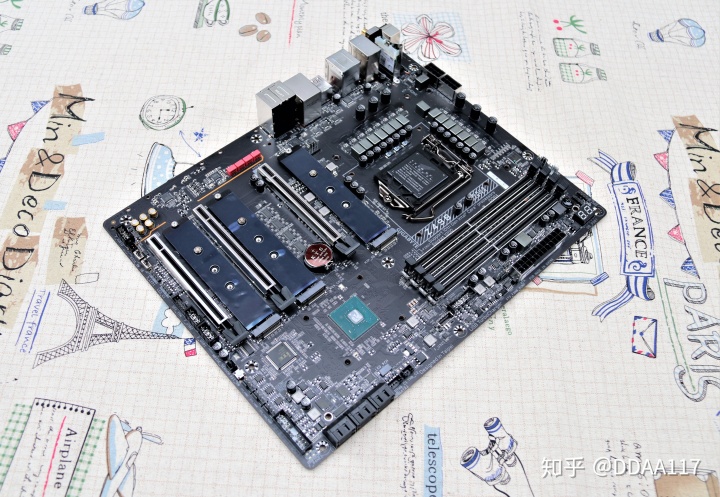

▲ 这块主板真的很难拆，并且通过拆解可知，它的I/O护罩、PCH散热片都有灯光设计，都需额外的LED供电线相接，拆解的时候要非常小心。

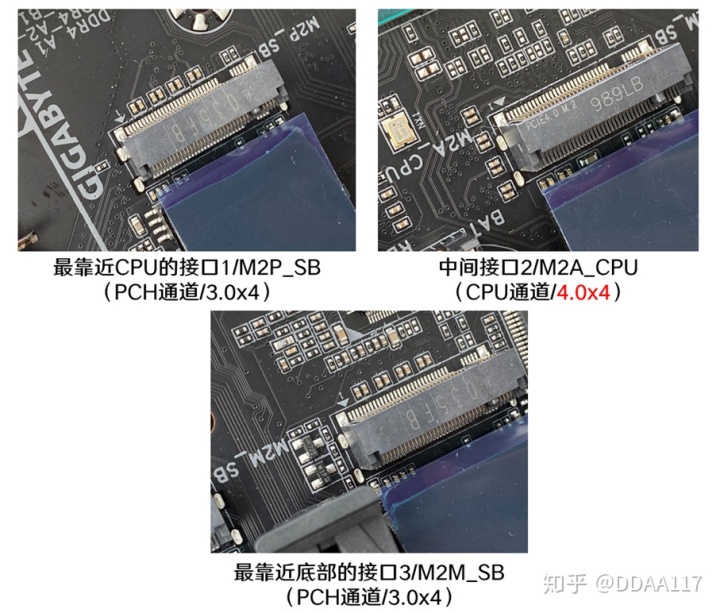

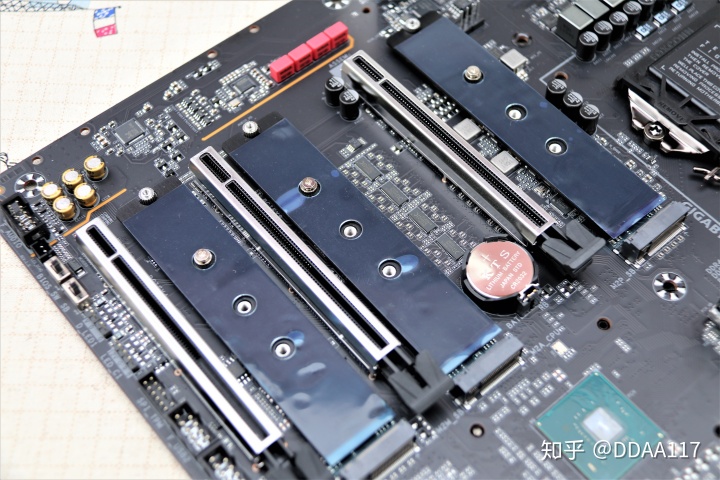

▲ 三条M.2-22110全长M.2接口均为双层散热加固设计，有点像三明治，每个接口的功能也有细微差别。

▲ 中间的M.2接口是专门为下一代处理器预留的CPU通道直连M.2，你可以在接口上看到小小的“PCIE4.0 M.2”字样。其他两个接口因为走的是常规PCH芯片组通道，所以可以随便用，无处理器限制。

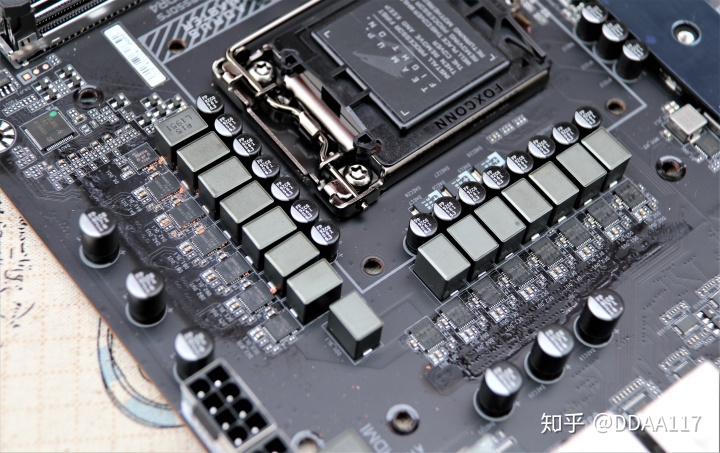

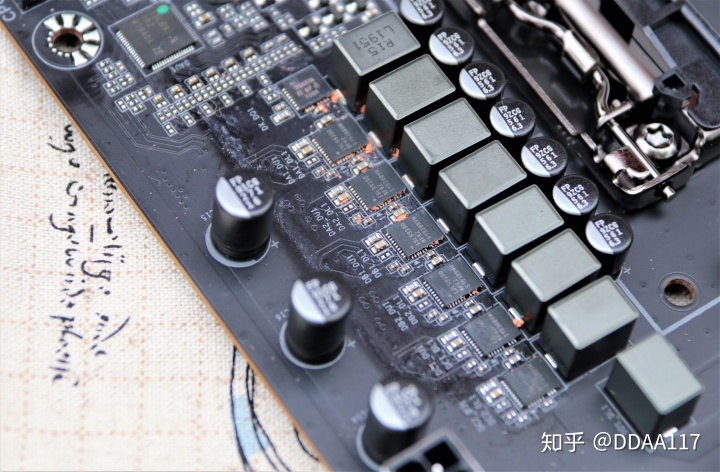

▲ CPU部分的14相数字供电设计。

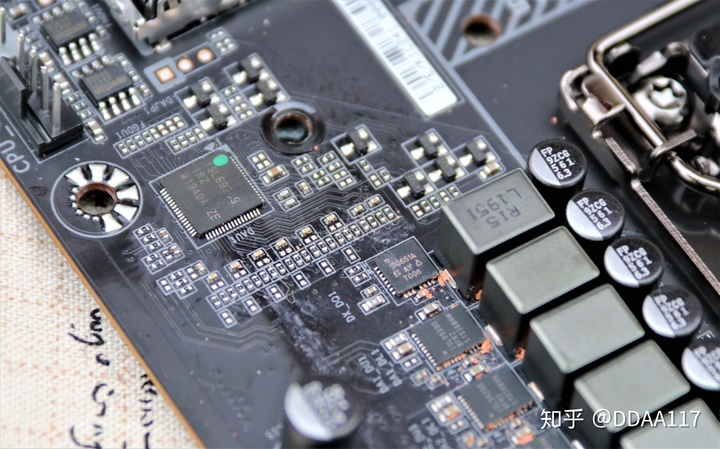

▲ PWM控制芯片是大名鼎鼎的ISL69269，支持三路12相供电输出。

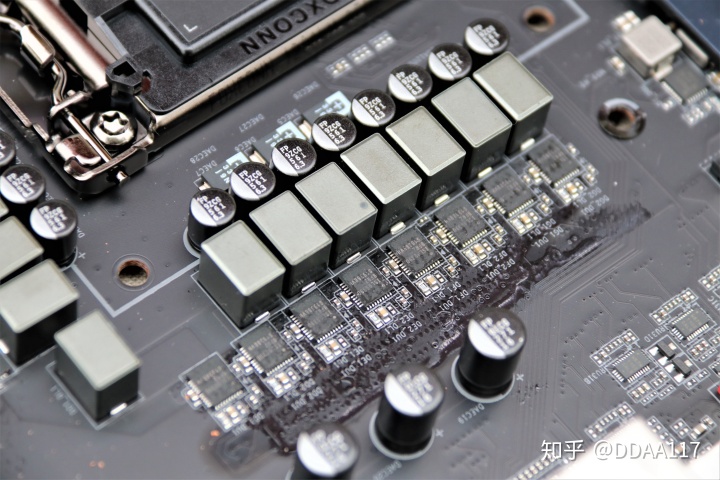

▲ MOSFET使用了ISL99390，可以提供单相90A的电流，也就是说14相供电总共可以输出1260A电流，真的非常夸张。

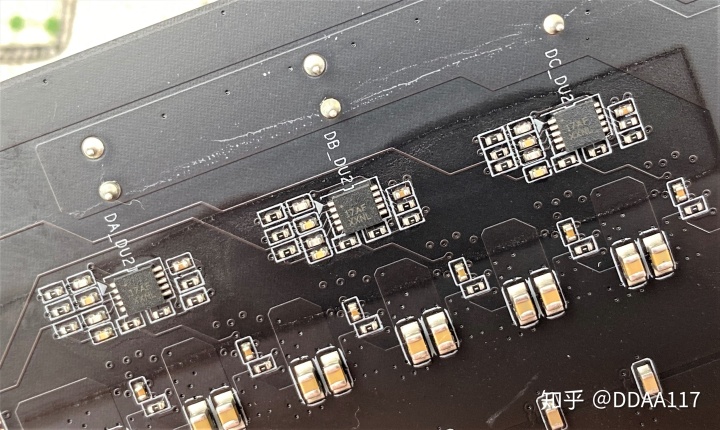

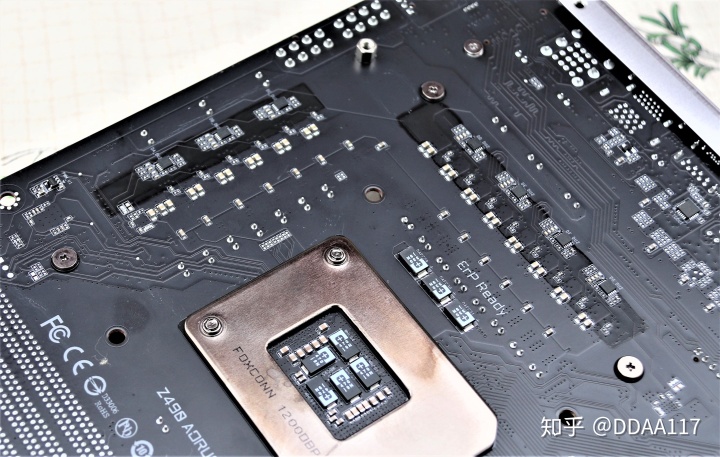

▲ 主板背面的7颗倍相芯片。

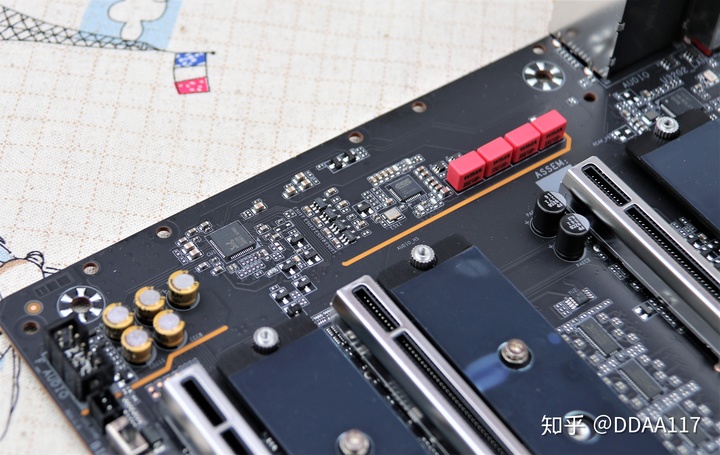

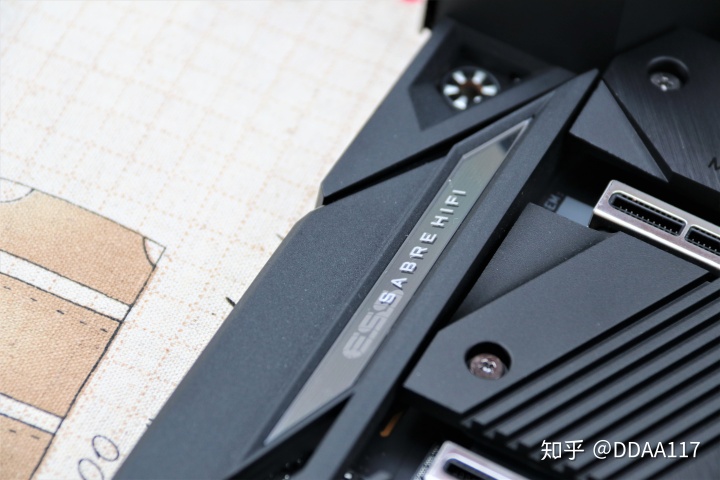

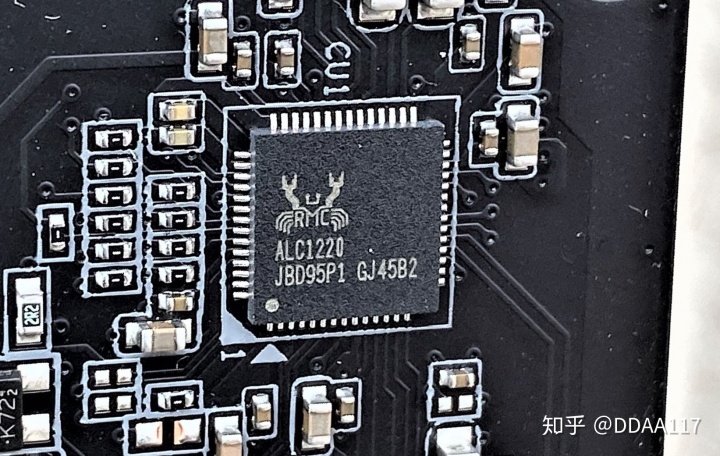

▲ 左下角音频区，常规的ALC1220高端集成声卡，附带一颗ESS ES9118 DAC芯片。此外还有四颗红色的WIMA Hi-Fi高保真电容和高传真125dB讯噪比AMP-UP Audio技术。

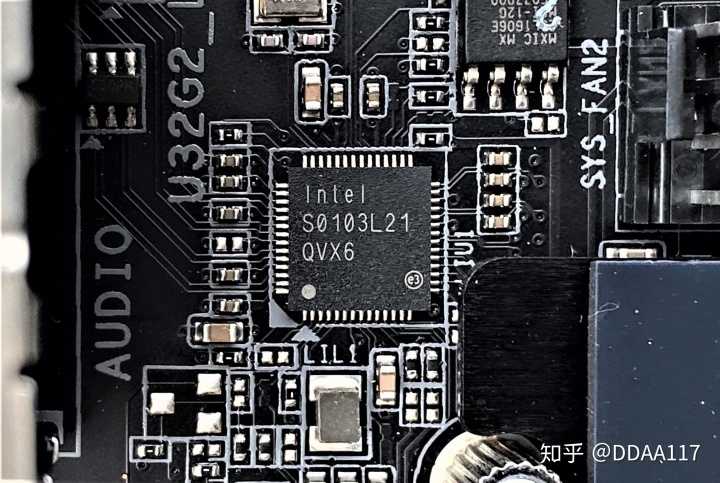

▲ 英特尔I225-V（2.5Gbps）有线网卡，也算是这一代中高端Z490的标配网卡。不过呢，I225-V此前被爆出存在掉包率高的问题，所以在和其他媒体评测的部分主板进行对比后我们发现了一个很有意思的现象：我们拿到的这块主板上面的I225-V是个测试版，S-step为QVX6，是2020年第十周的ES/QS，而有些媒体拿到的Z490用的是正式版I225-V，但基本都是19年底产的，它们的ES版差不多是19年中期推出的样子（QVKX）。嗯？查阅英特尔官方文档可知，I225-V共有两个版本四种步进，B1版存在上述丢包问题，于19年下半年上市，S-spec码为SLN9C和SLN9D，而今年3月新发售的B2版本则是改进了故障，对应的S-spec码为SLNJX和SLNJY。目前市面上在销售的Z490基本上应该都是B2版的产品。

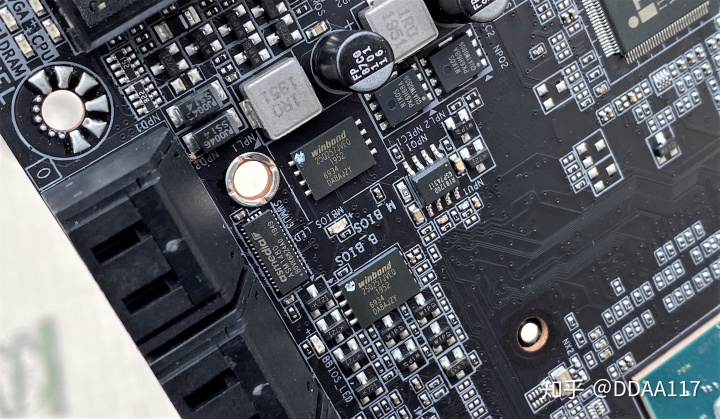

▲ 聚集在主板右下角SATA接口旁的技嘉双Bios系统，包括一颗主BIOS和一颗备用BIOS。

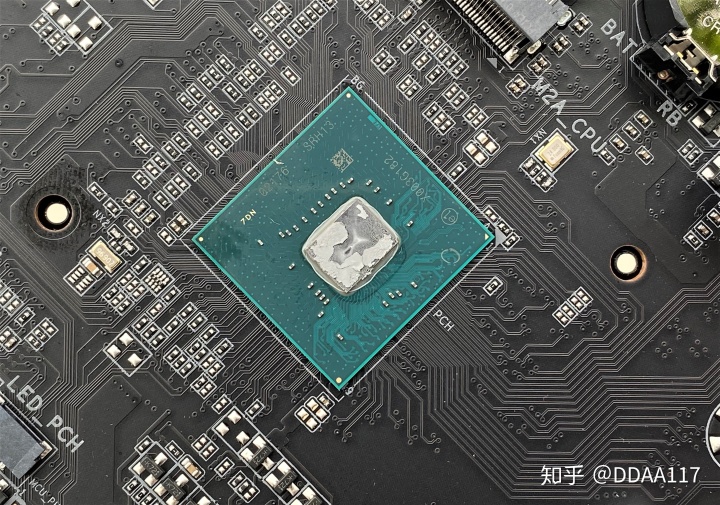

▲ 英特尔Z490芯片组芯片（PCH芯片）。

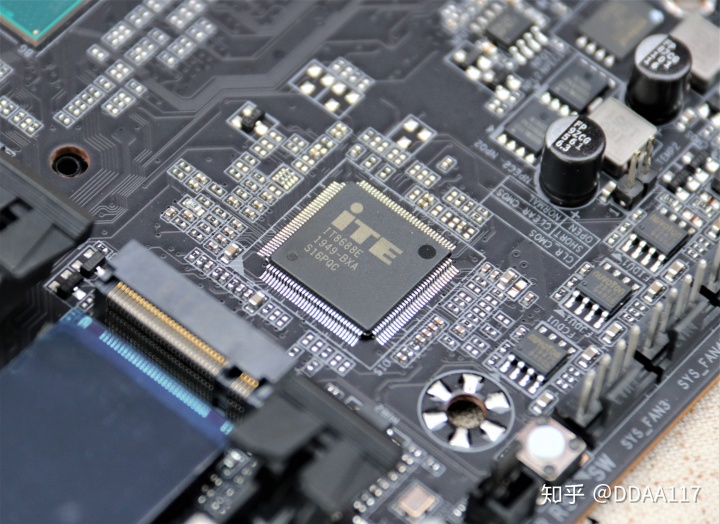

▲ IT8688E监控芯片，用于检测主板上各部件的温度、电压等信息。

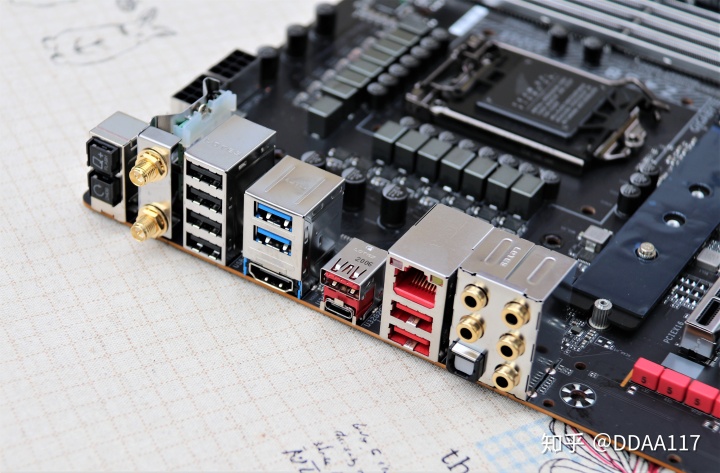

▲ 裸奔的背部I/O端口。

【4】总结

技嘉Z490 Aorus Master作为Z490芯片组阵营的高端代表，供电、颜值、附属功能的多方位升级，不论是主板整体可玩性、易用性、实用性还是颜值党对外观的追求，都可以实现全方面的满足。也可以说是一块面向未来设计的产品，即使当前这一代处理器才刚上市，它都已经提前做好迎接下一代产品的准备。

至于缺点，也非常直接，根据产品本身定位，价格相对较高。
