本文通过双恒压无塔供水系统为例，阐述了PLC和变频器在工业控制中的联合使用。在这个系统中，两者紧密配合，实现自动化控制，常见于大型项目。内容涵盖了西门子S7-1200PLC通信、SCL编程、PID控制以及电气控制与PLC之间的梯形图转化等知识。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >


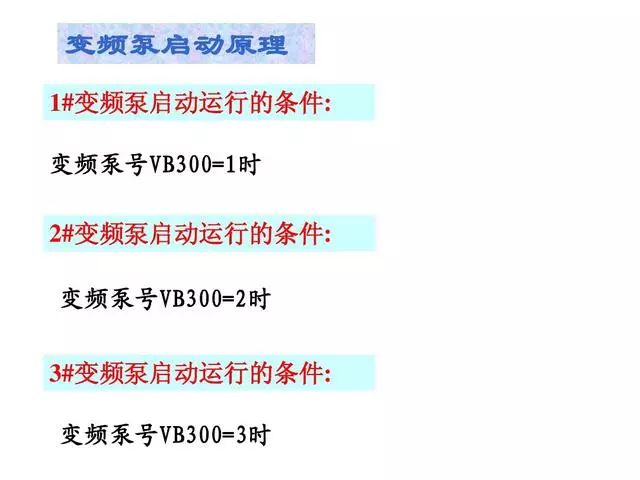

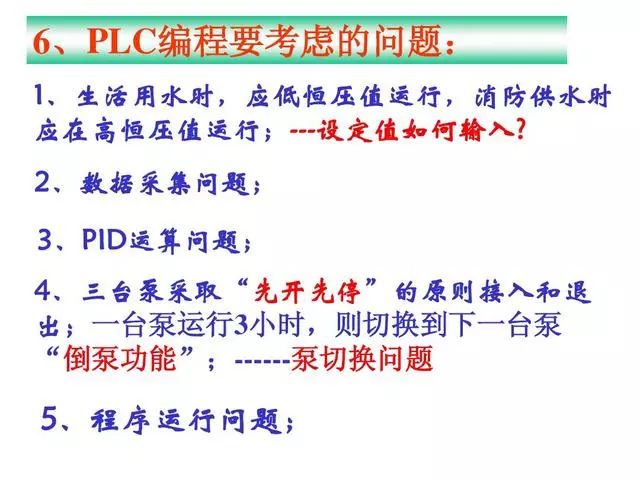

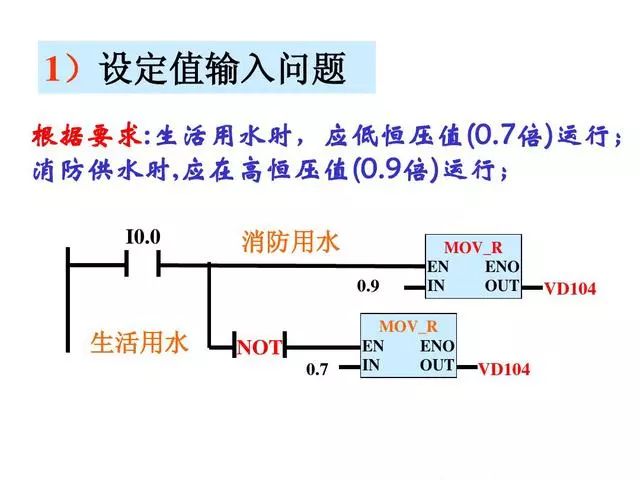

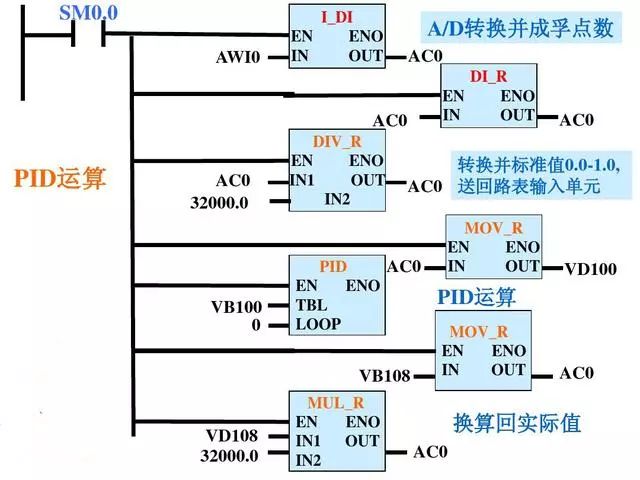

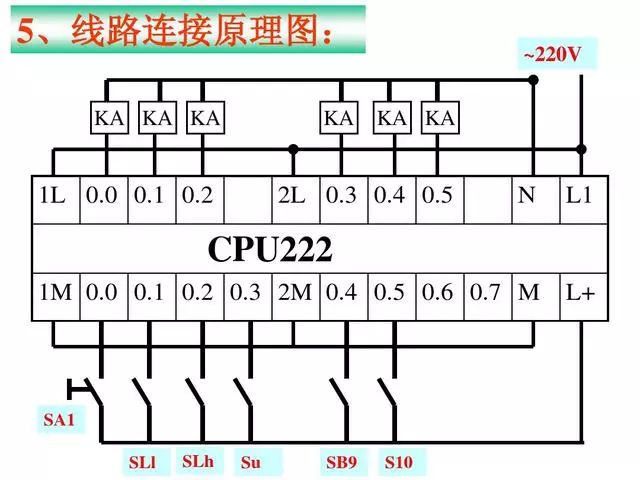

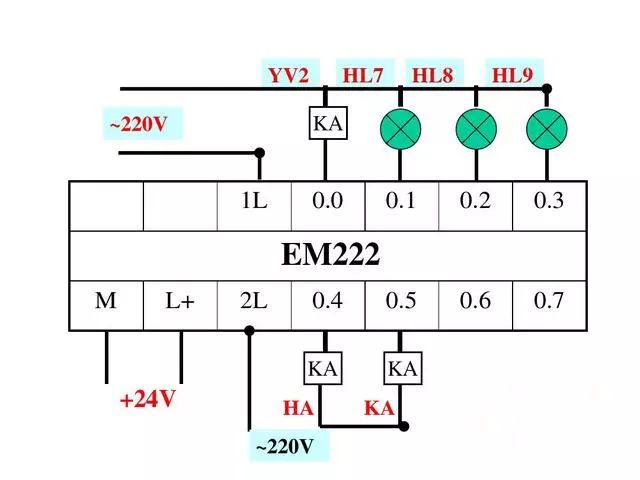

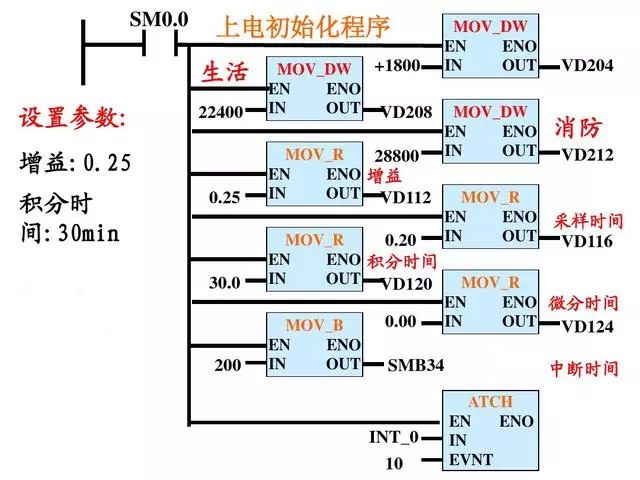

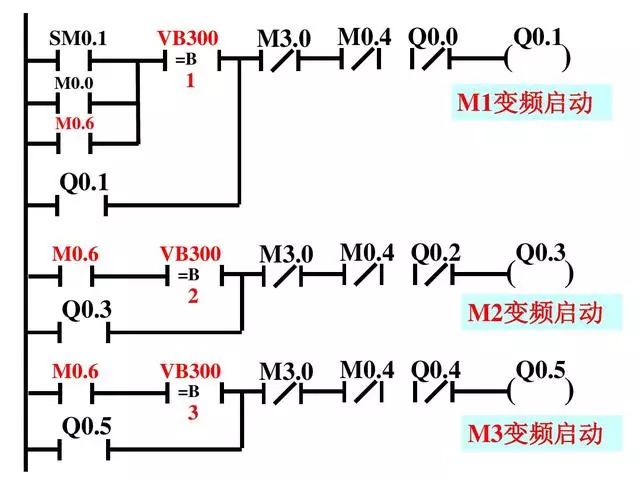

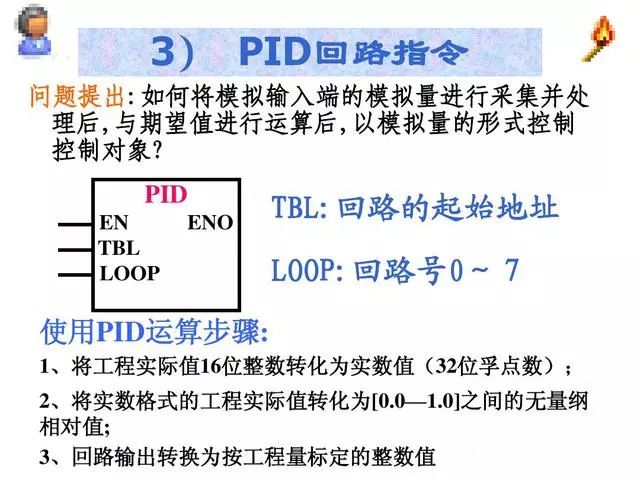

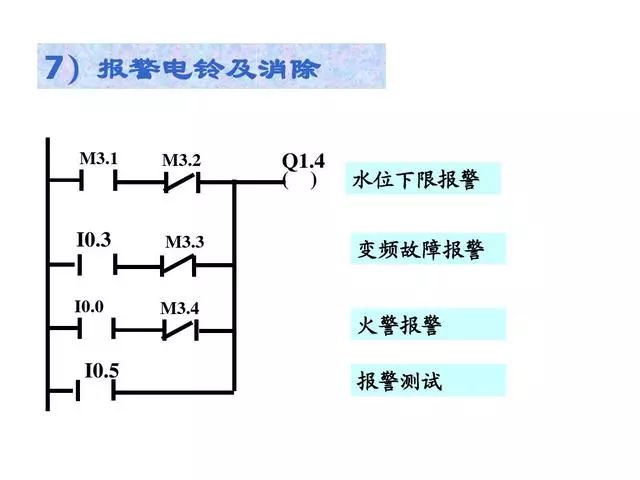

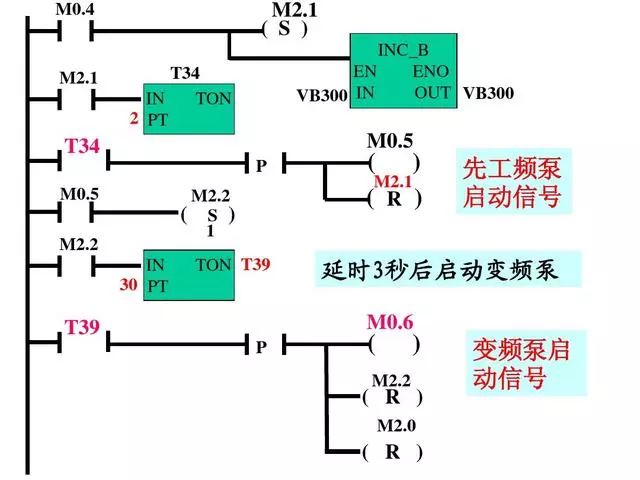

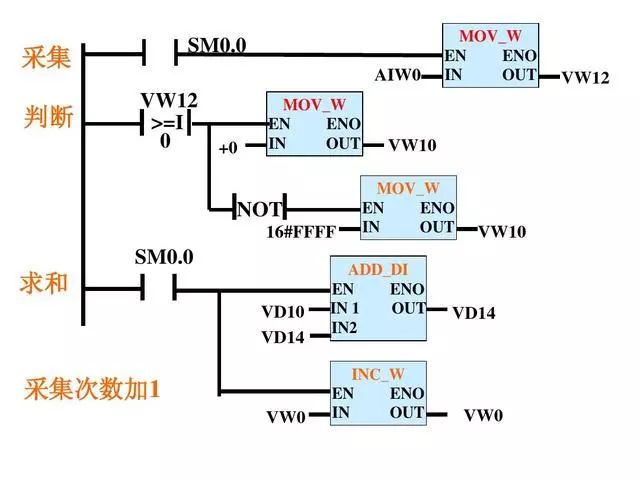

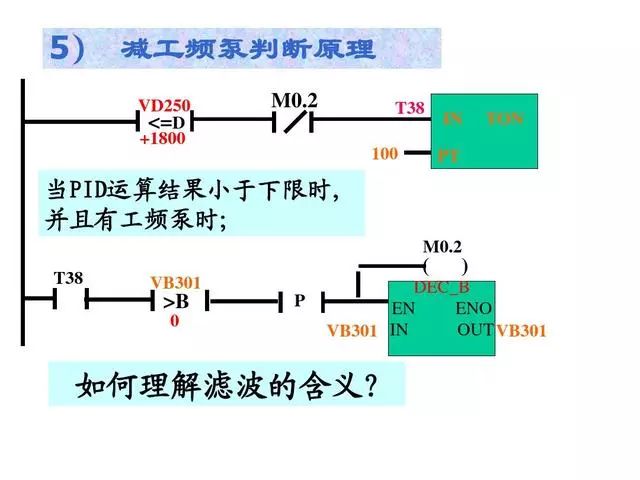

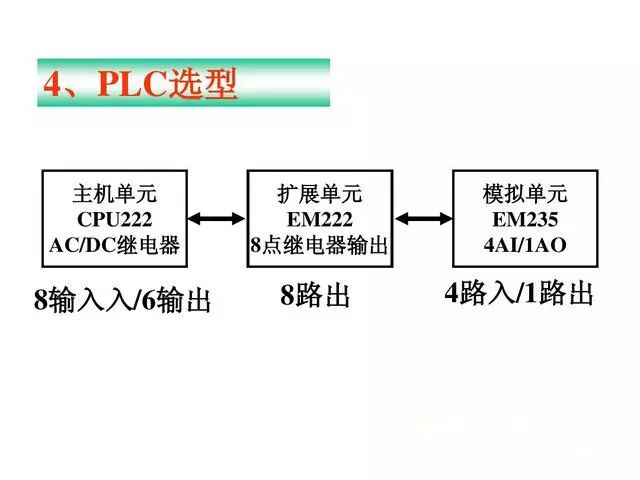

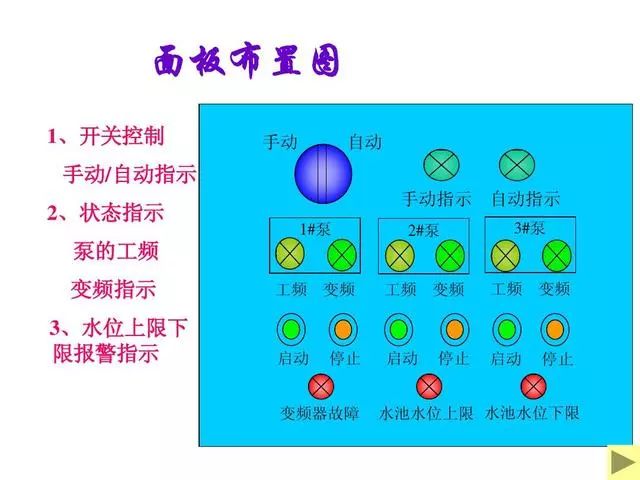

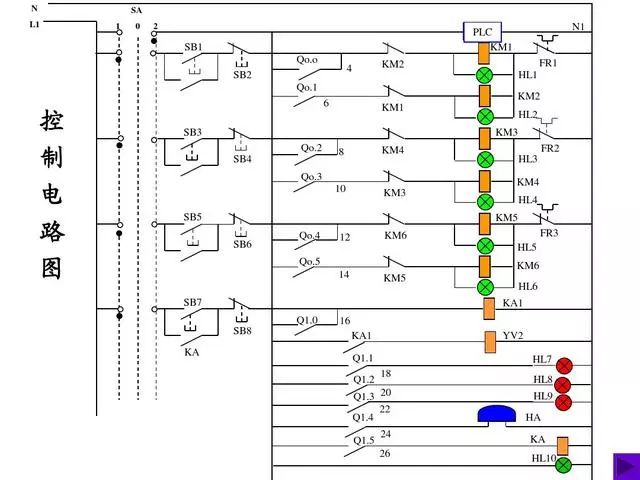

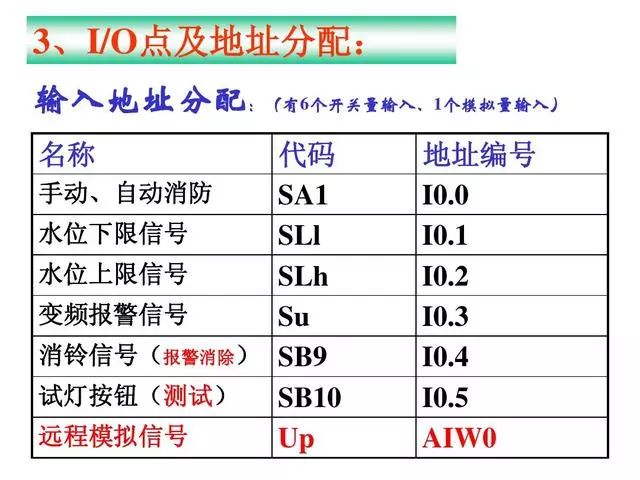

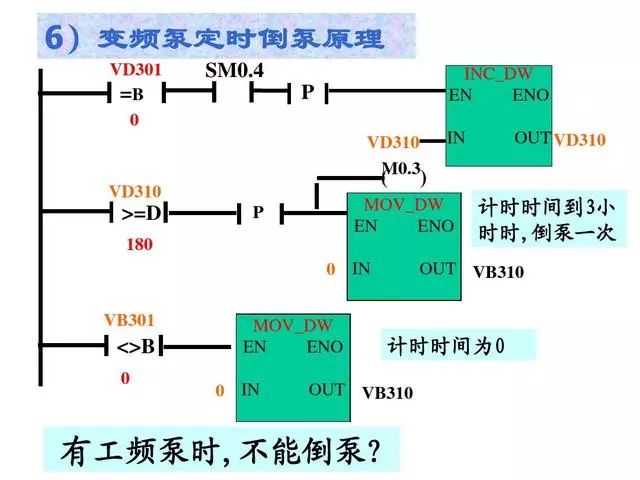

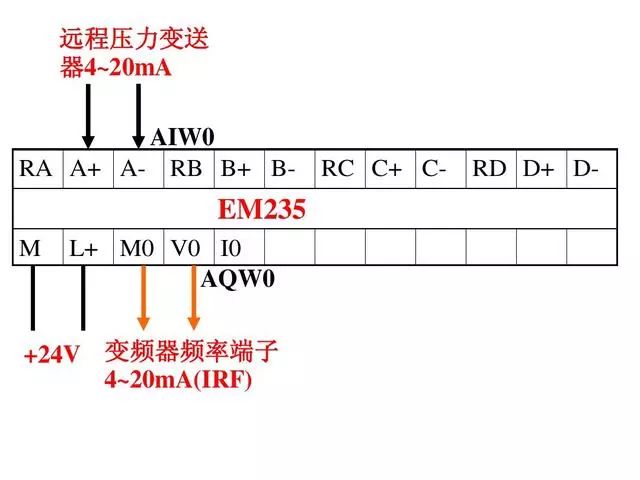

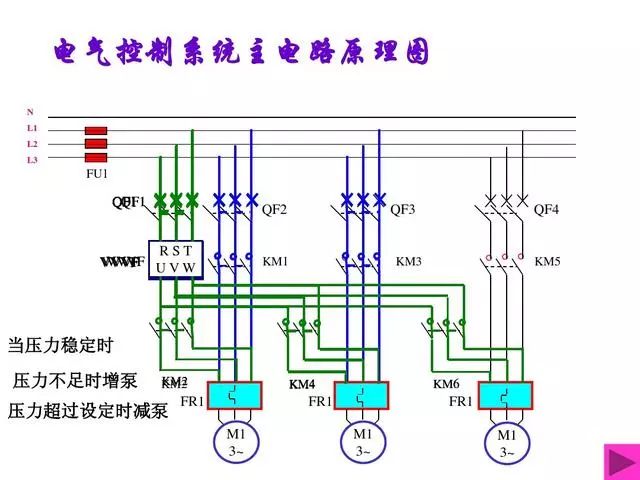

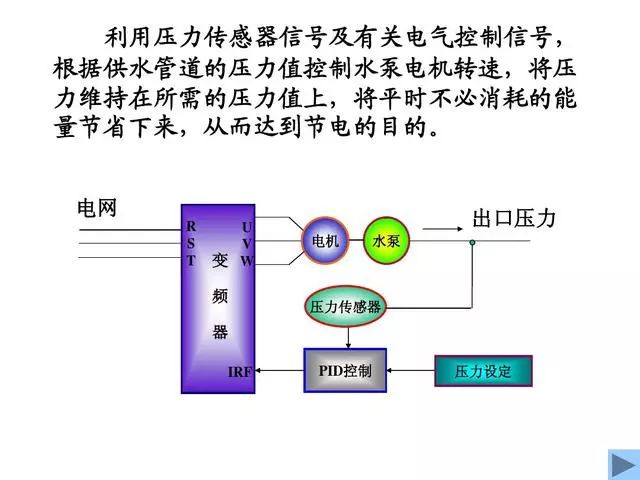

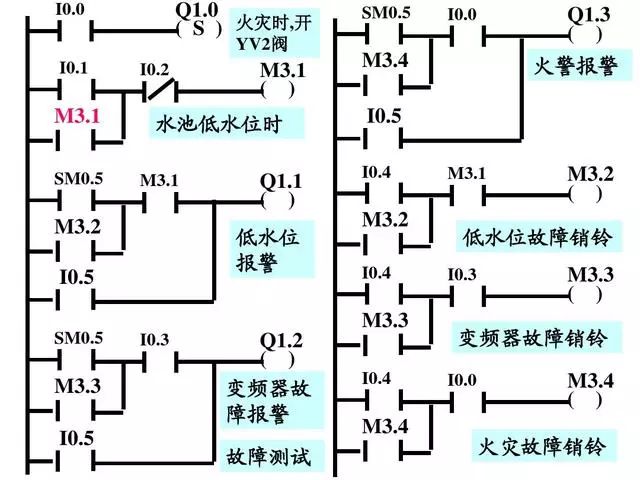

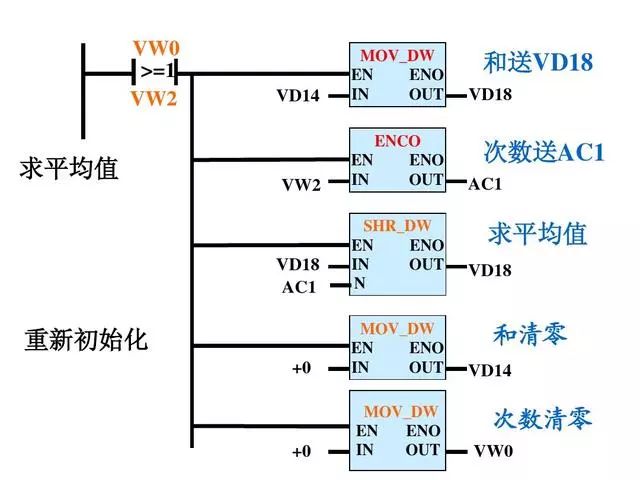

PLC和变频器都是工业控制中最常用的设备，二者可以单独使用，也可以密切配合，都能够达到自动化控制的目的，应用非常的广泛，今天就举一个具体的例子：双恒压无塔供水系统，这个系统是由变频器和PLC密切配合才能完成的，一般都在大的项目上使用。
































来源：网络，版权归原作者所有，如有侵权请联系删除
