计算机组装时 连接主板电源线时 有,如何连接主板电源线？

DIY组装电脑过程中难免会要连接主板电源线，这对于许多新手朋友来说这些装机细节方面还是会存在一些问题，今天小编就教大家在组装电脑过程中如何连接主板电源线。

主板需要接电源的部件主要有：主板供电、CPU供电、硬盘供电、独立显卡供电、以及主板跳线等。下面分别以图片的形式详细介绍：

1.主板供电电源线连接

目前主板多数是24PIN接口，使用24OIN接口的电源线，对应插入即可如下图：

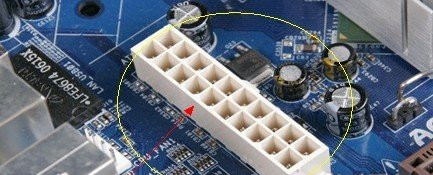

图1 24PIN主板供电插槽

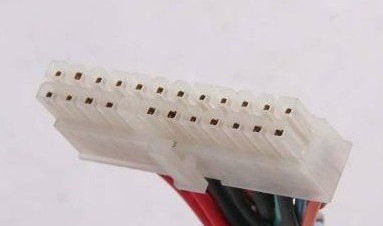

图2 电源24PIN接口

图3 主板供电电源线连接图

2.CPU供电电源线连接

主板上的CPU供电插槽是4PIN接口，将将电源中的4PIN接口插入以上对应CPU供电插槽即可，如下图：

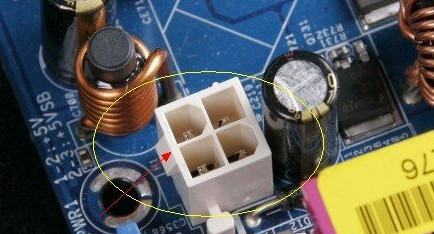

图1 主板上CPU供电4PIN插槽

图2 电源4PIN接口

3.硬盘供电电源线连接

硬盘供电也是4PIN接口，电源接口如下图，只要对应的电源接口接入硬盘接口即可。

图1 电源硬盘供电接口

4.显卡供电电源连接

如果电脑安装有独立显卡，一般比较好的独立显卡都需要电源单独供电，比较差的独立显卡则由插入的主板处主板供电。需要单独供电的显卡接口也为4PIN。类似与CPU供电接口。

5.主板跳线供电电源线连接

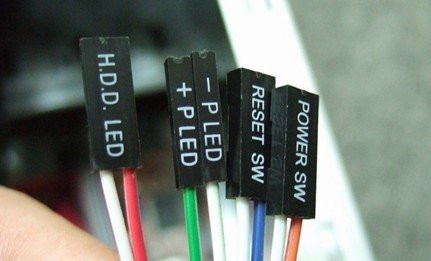

这也是很多新手朋友装机十分头疼的问题，主要是涉及到电源机箱开机按钮、重新启动按钮以及机箱电源指示等线的连接。接法对照如下图：

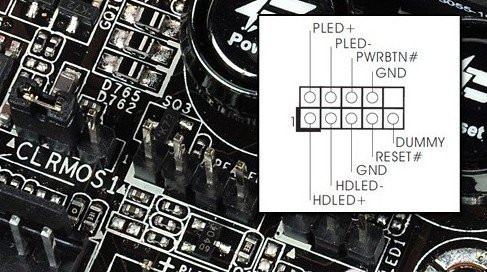

图1 主板跳线接

图2 主板跳线连接效果图
