混凝土静力受压弹性模量试验计算公式_【新标准】12月1日起，混凝土试件得这么压......-CSDN博客

本文链接：https://blog.csdn.net/weixin_35873946/article/details/112416014

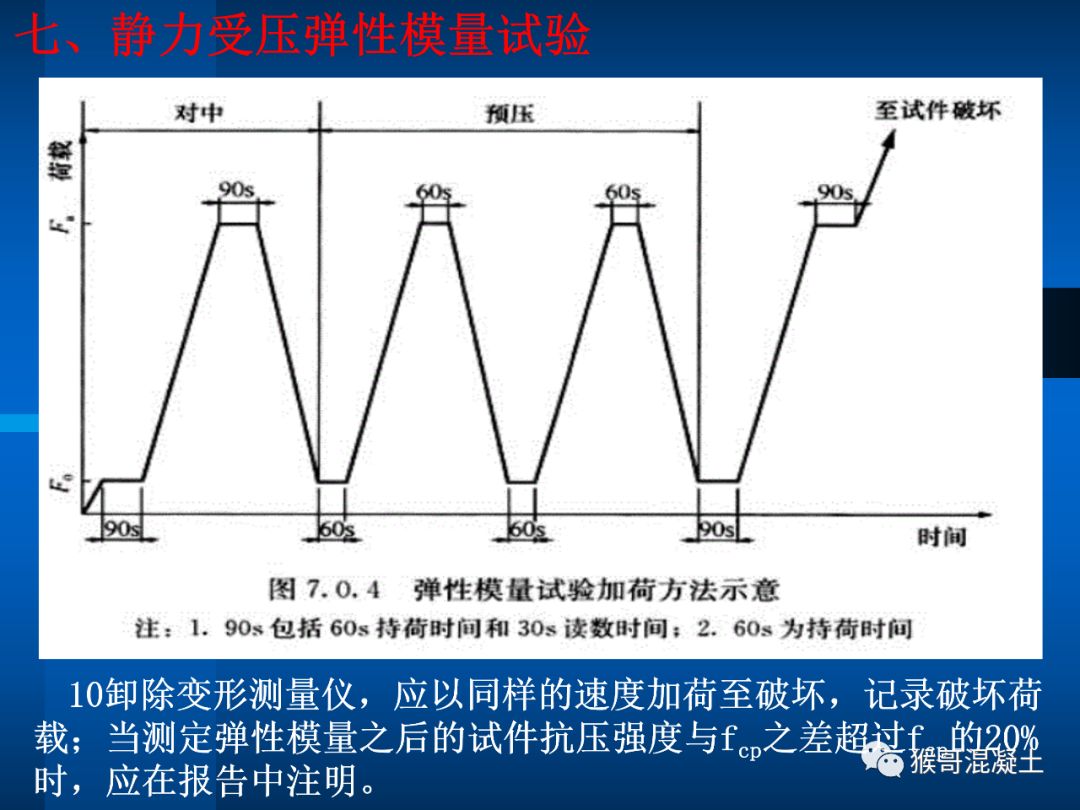

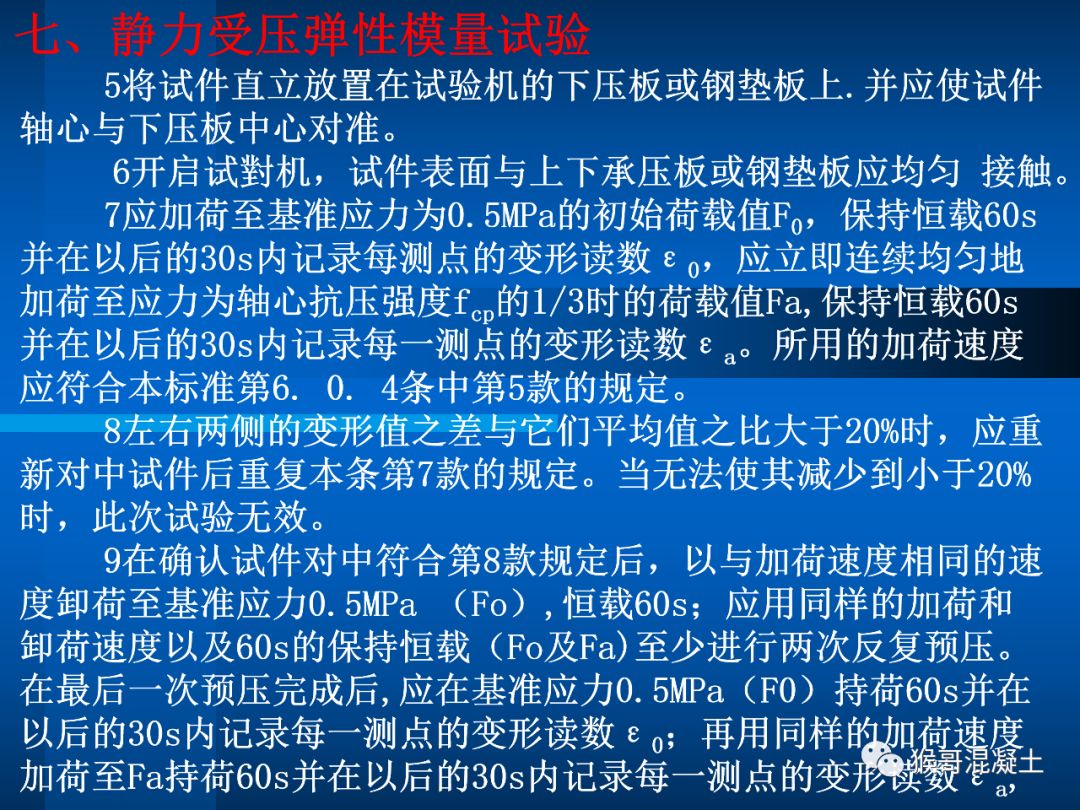

本文介绍了混凝土静力受压弹性模量试验的新标准，扩大了适用范围，包括轻骨料混凝土和防辐射重混凝土。内容涉及试件尺寸、骨料最大粒径、试件公差、成型时间、加荷速度等关键点，并提供了高强混凝土100mm立方体非标准试件的尺寸换算系数试验要点。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

↑▲↑点击上方蓝字公路试验检测关注公众号。

▶下载微试验APP

▶发布招聘

2020预计考试时间： 11月14日～15日 2020预计报名时间： 8月中旬～9月上旬 试验考试报名条件 考试题型、科目、内容和比例

转自：猴哥混凝土

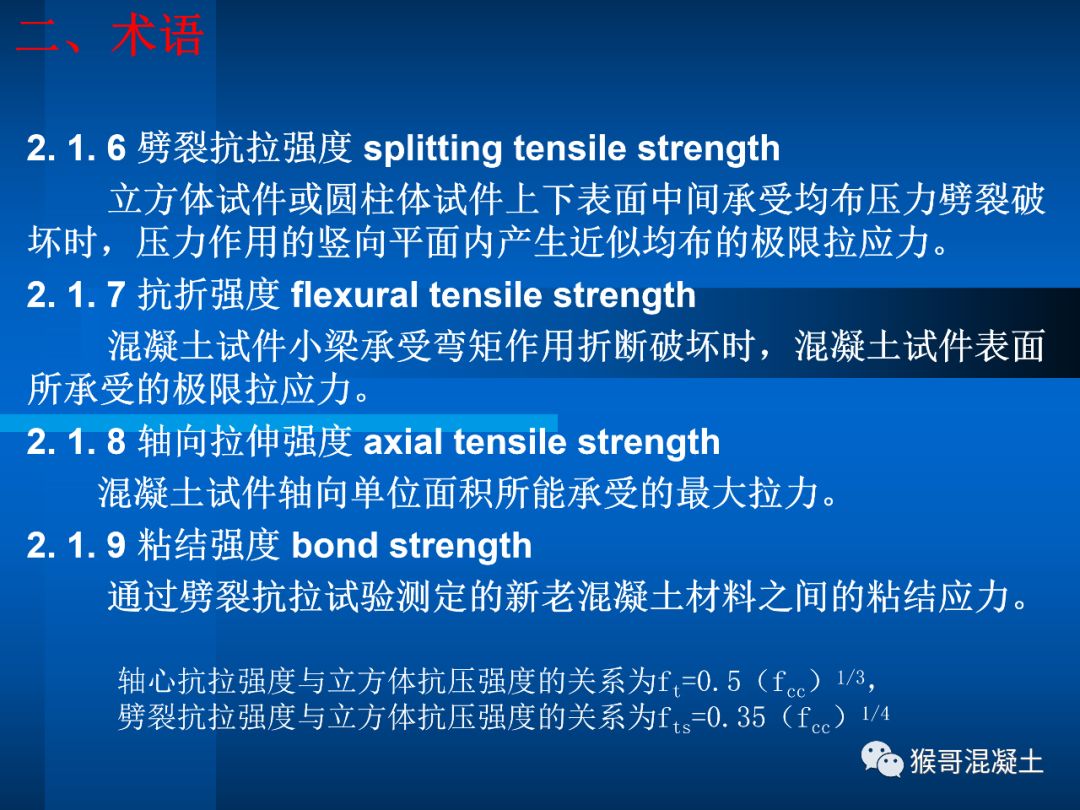

GB/T50081-2019《混凝土物理力学性能试验方法标准》将于2019年12月1日起实施，原2002版标准同时废止。新标准除了对原标准中混凝土试件的制作和养护、抗压强度试验、轴心抗压强度试验、静力受压弹性模量试验、劈裂抗拉强度试验、抗折强度试验进行了修订和完善；増加了术语和符号、基本规定、泊松比试验方法、轴向拉伸试验方法、混凝土与钢筋的握裏强度试验方法、混凝土粘结强度试验方法、耐磨性试验方法、导温系数试验方法、导热系数试验方法、比热容试验方法、线膨胀系数试验方法、硬化混凝土密度试验方法、吸水率试验方法等。

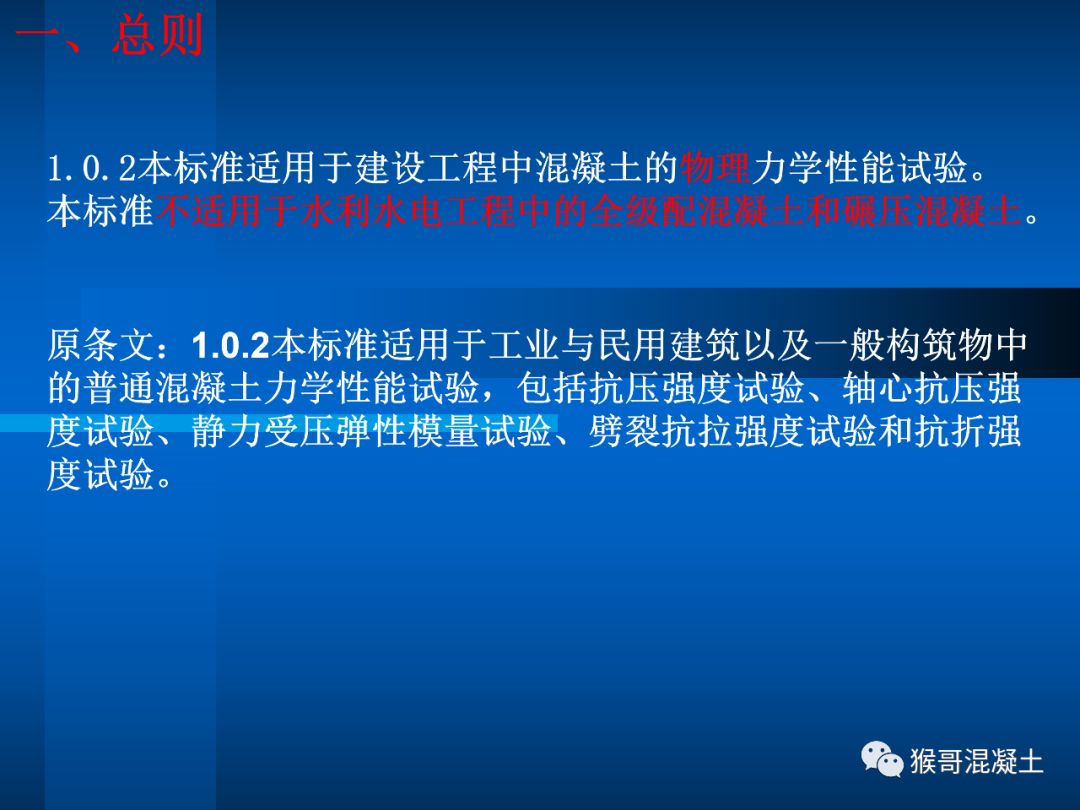

将原标准名字中的“普通混凝土”修改为“混凝土”，即将适用范围由干表观密度在2000kg/m3~2800kg/m3 的普通混凝土，扩充到轻骨料混凝土和防辐射重混凝土等特殊用途需要的混凝土。这样一方面保持了与《轻骨料混凝土技术规范》JGJ 51-2002和《重晶石防辐射混凝土应用技术规范》GB/T 50557 - 2010等标准的协调性，另一方面避免在字面理解上与高性能混凝土的对立。

以下内容中红字部分为本次标准新增加的内容或修订的内容。

对于水利水电工程中的全级配混凝土和碾压混凝土，由于最大骨料粒径高达80mm或120mm，试件较大，因此，水利水电工程中的全级配混凝土和碾压混凝土试验方法应以相应的行业标准为依据。对于泡沫混凝土也有了相应的专项标准，由于其导热系数依据方法不同，抗压强度较低时，加载速率要求也很低，因此对于针对性很强的泡沫混凝土的某些试验方法宜以相应的专项标准为依据。

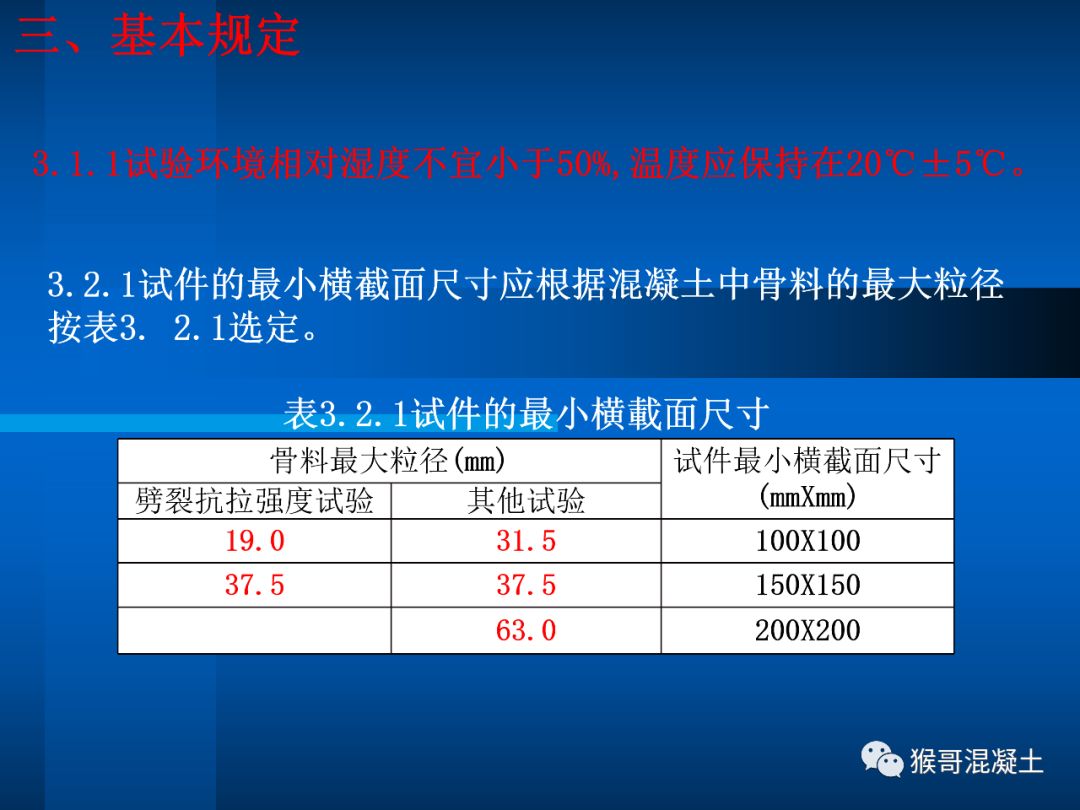

修订后的规定与原标准一致，即试件尺寸大于3 倍的骨料最大粒径，与美国ASTM标准相同。对于劈裂抗拉强度试验，骨料的最大粒径维持原规定不变。修订组根据现行标准筛主要采用方孔筛的这一现状，对骨料的最大粒径统一采用方孔筛边长尺寸进行表达。

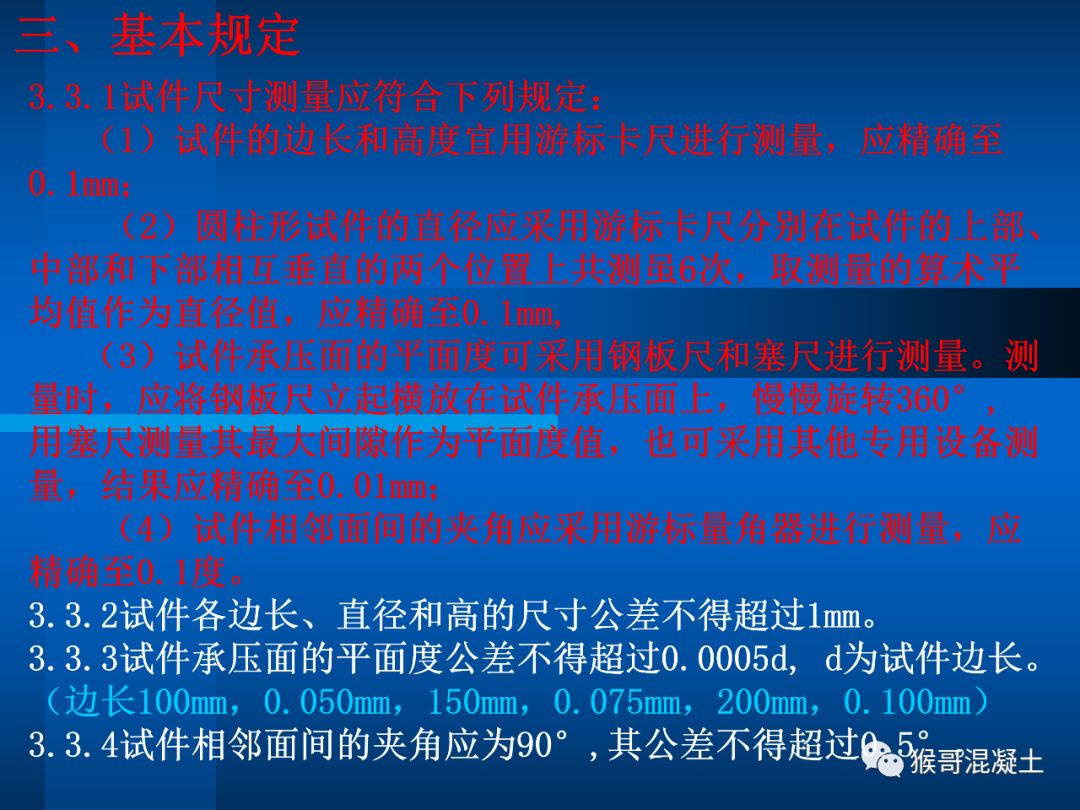

公差包括尺寸公差和形位公差。试件的形位公差是否符合要求，对其力学性能，特别是对高强混凝土的力学性能影响甚大。试件承压面平面度公差主要是靠试模内表面的平面度来控制，而试件相邻面夹角公差不但靠试模相邻面夹角控制，而且还取决于每次安装试模的精度。所以要使试件的形位公差符合要求，不但应采用符合标准要求的试模来制作试件，而且必须对试模的安装引起高度的重视。

当试件公差不能满足要求时，原则上试件应作废弃处理，当必须用于试验时，也可通过加工处理，在满足试件公差要求的前提下进行试验。

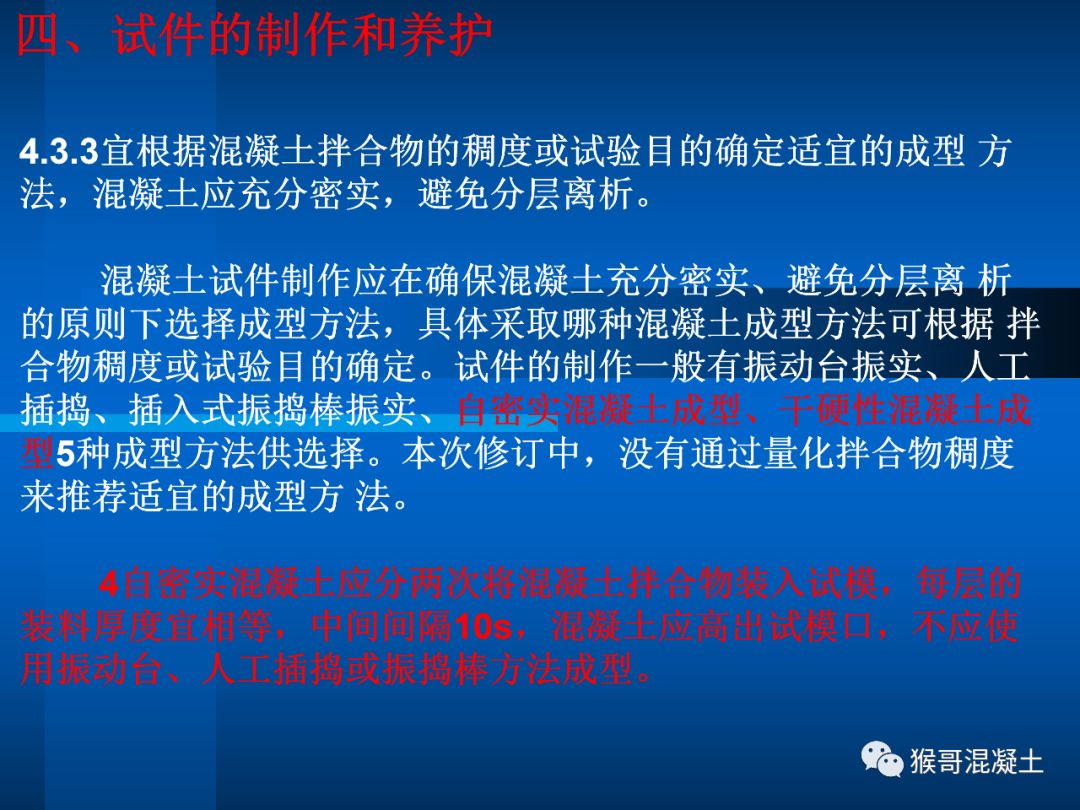

混凝土拌合物取样或拌制后应尽快成型，一般不宜超过15min, 一般在成型前要做坍落度试验.大约5min ~10min. 15min内成型是完全做得到的。

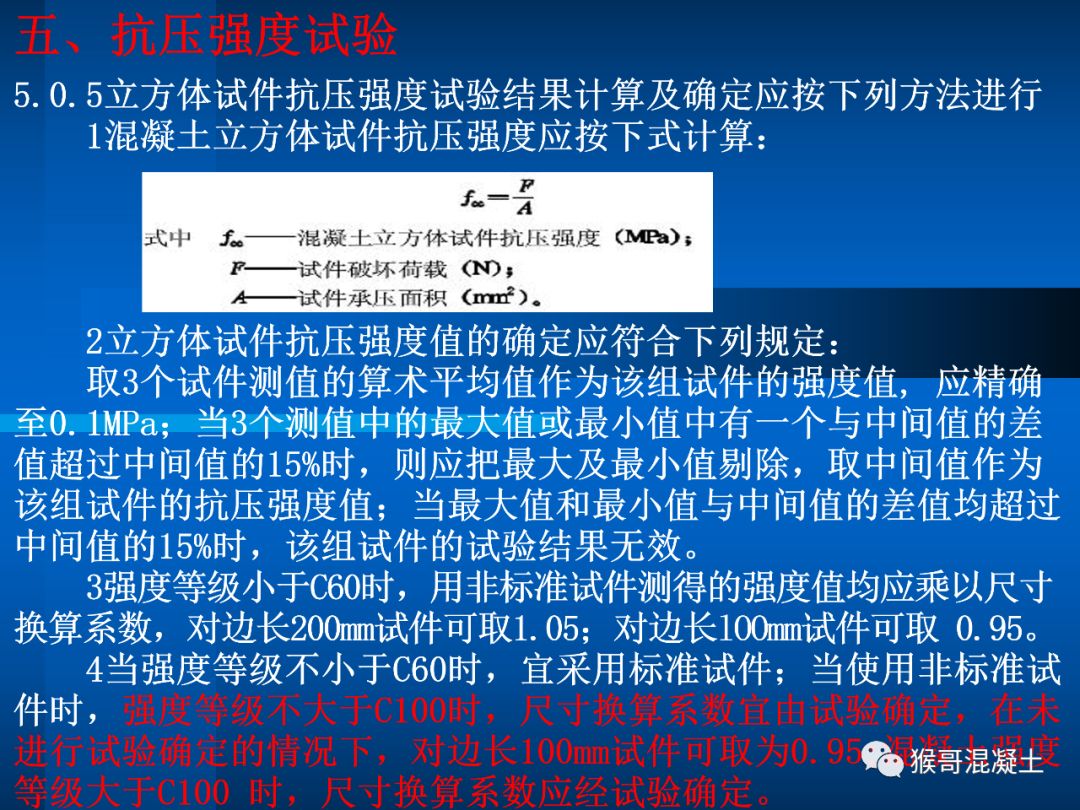

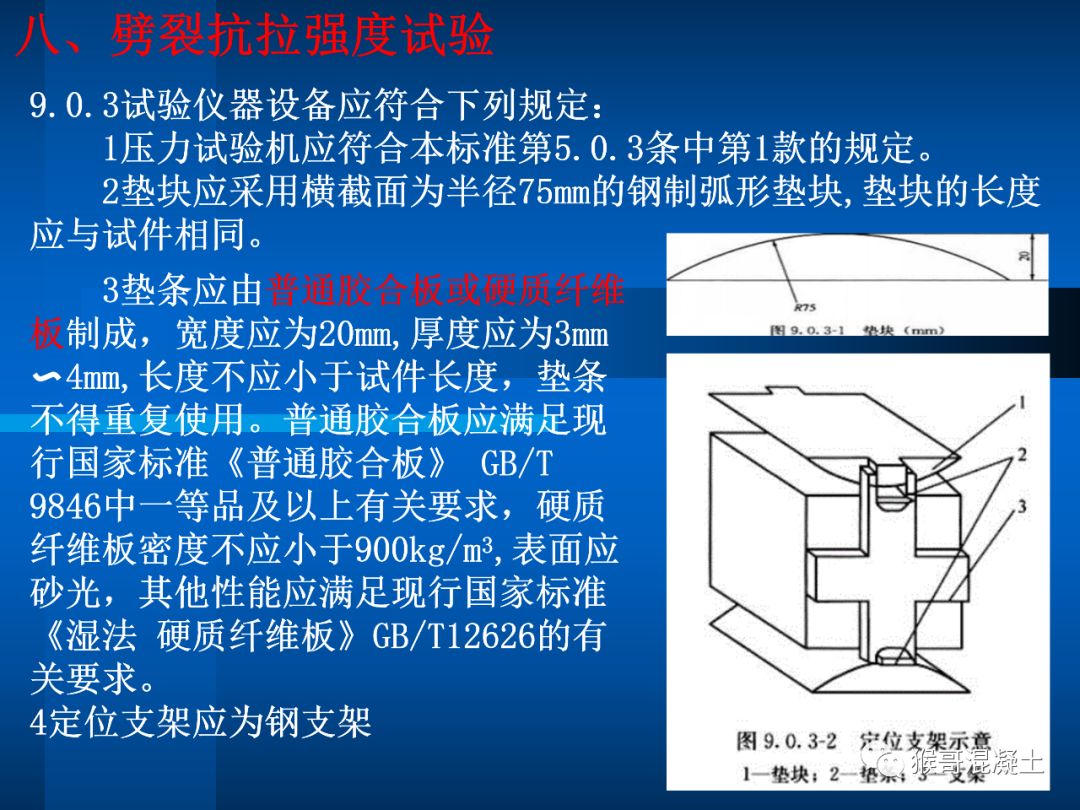

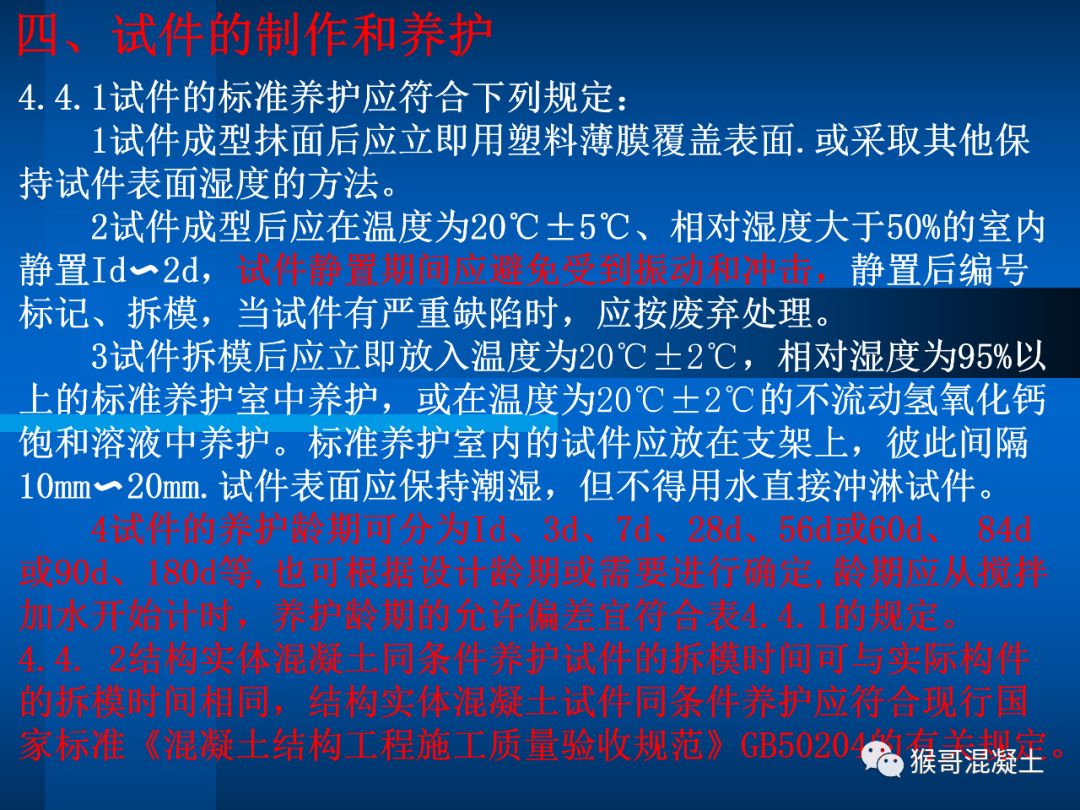

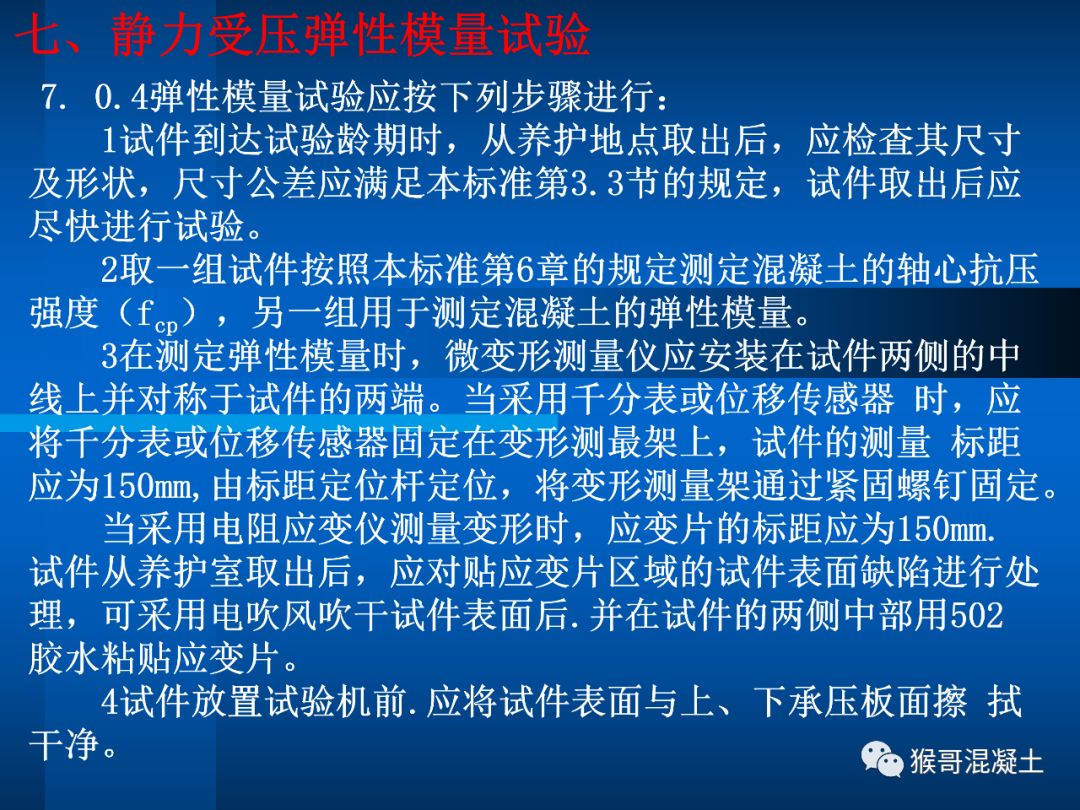

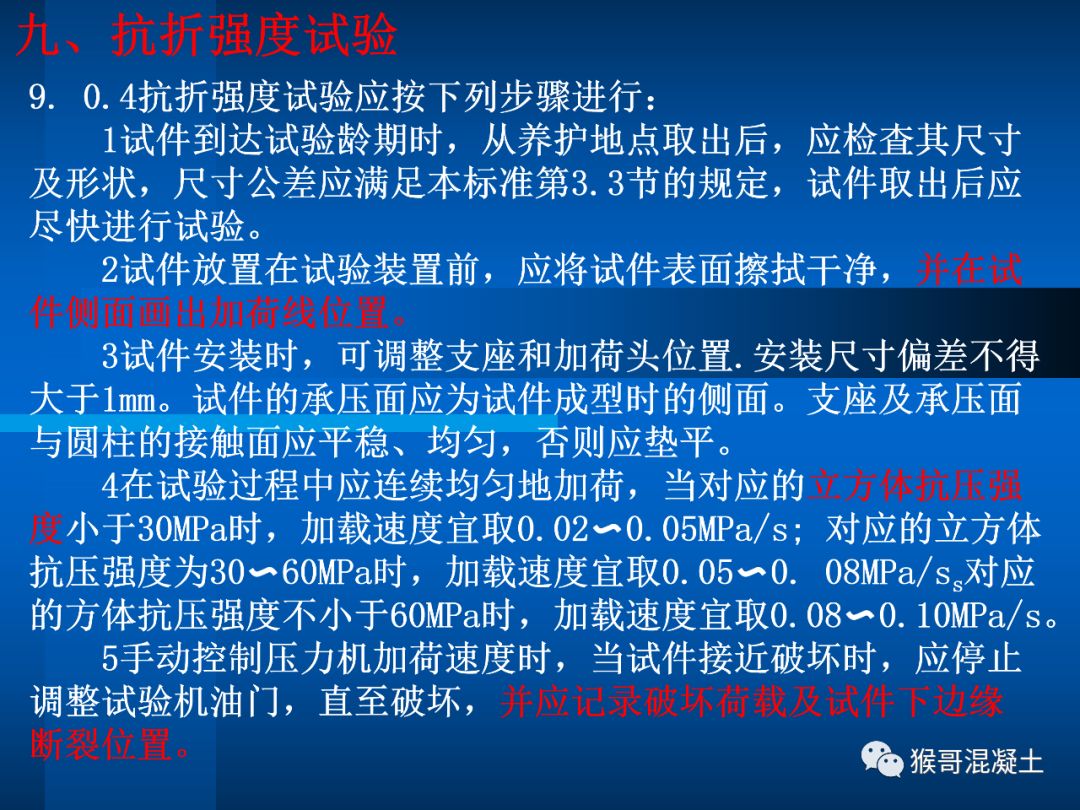

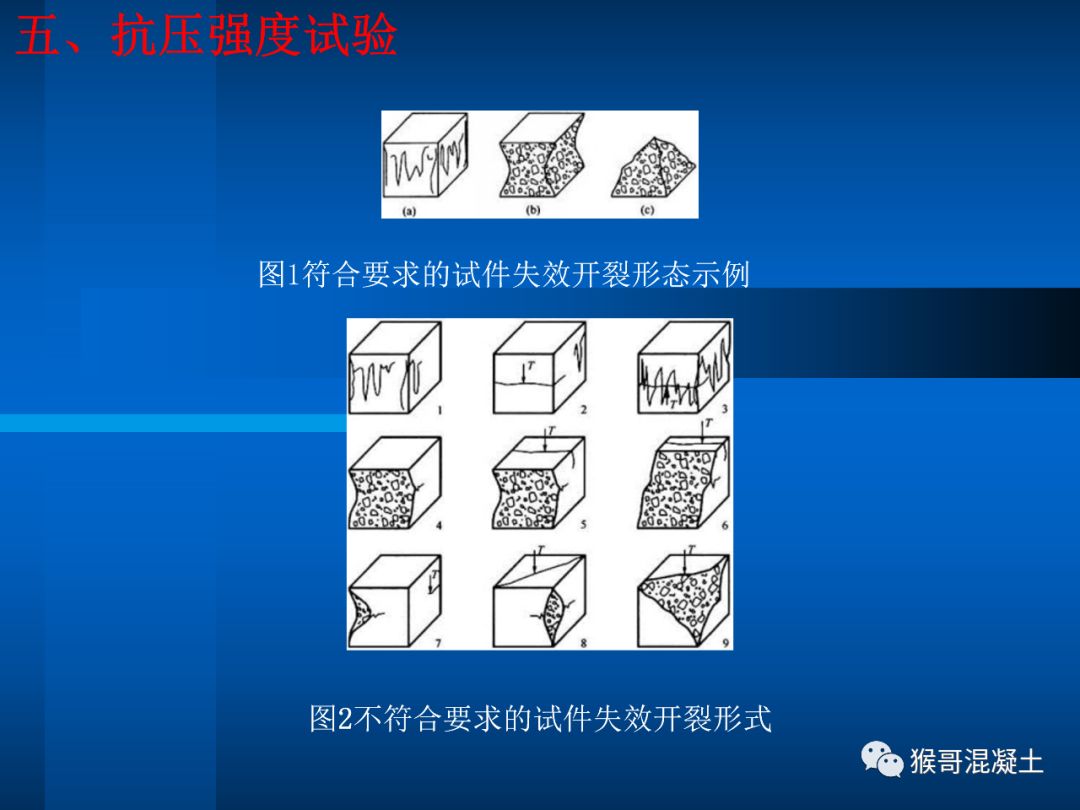

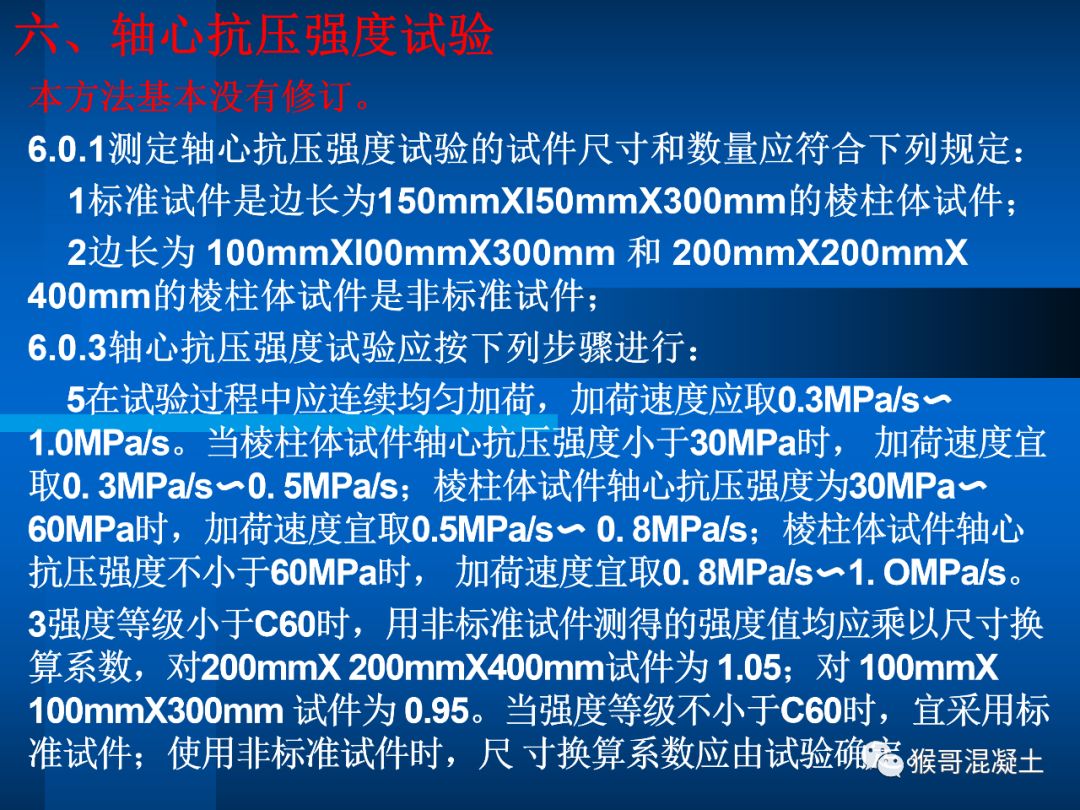

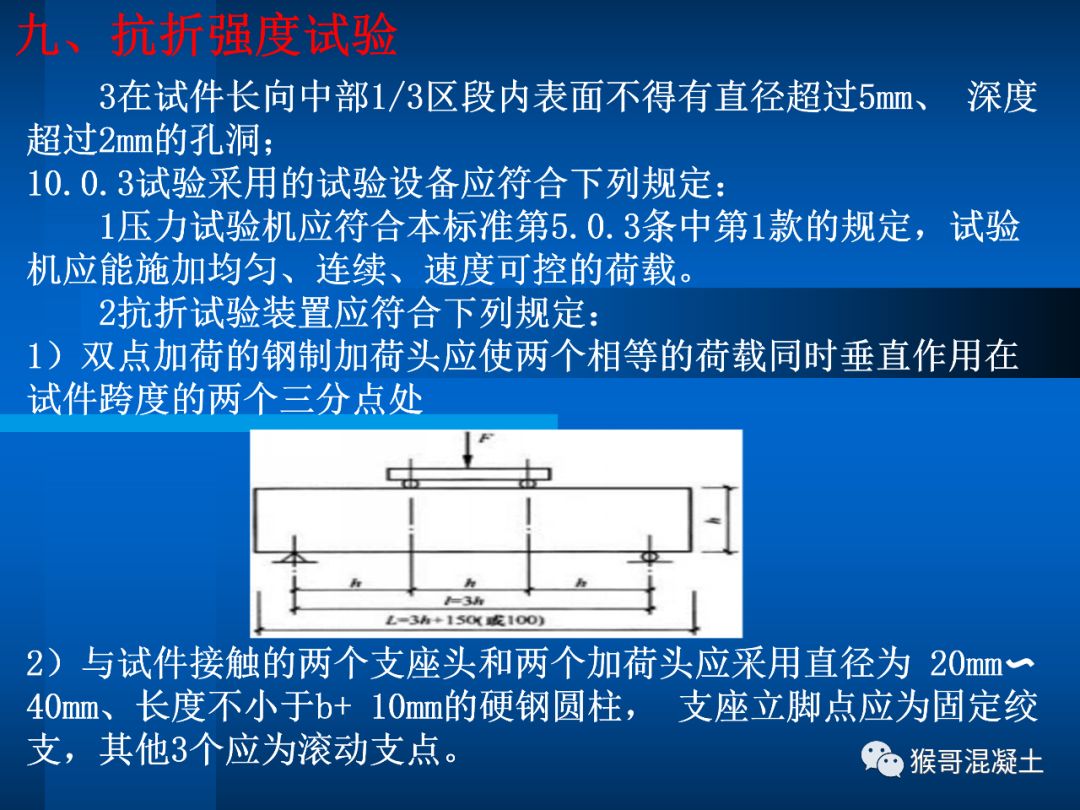

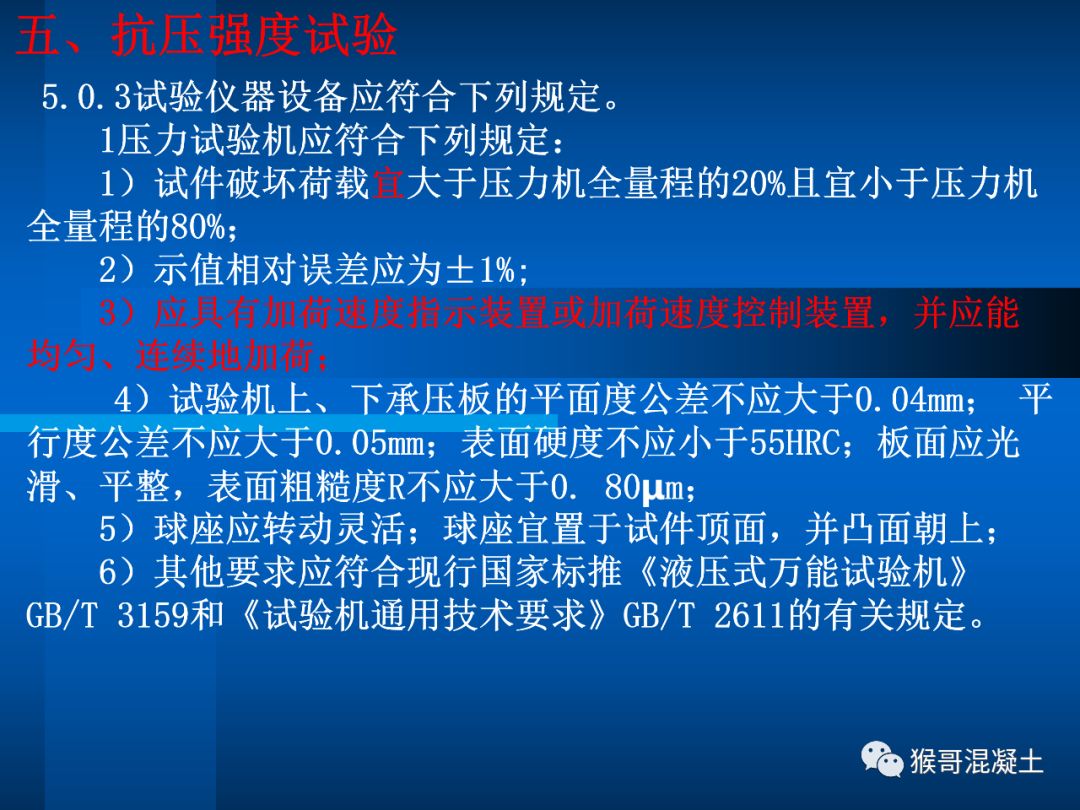

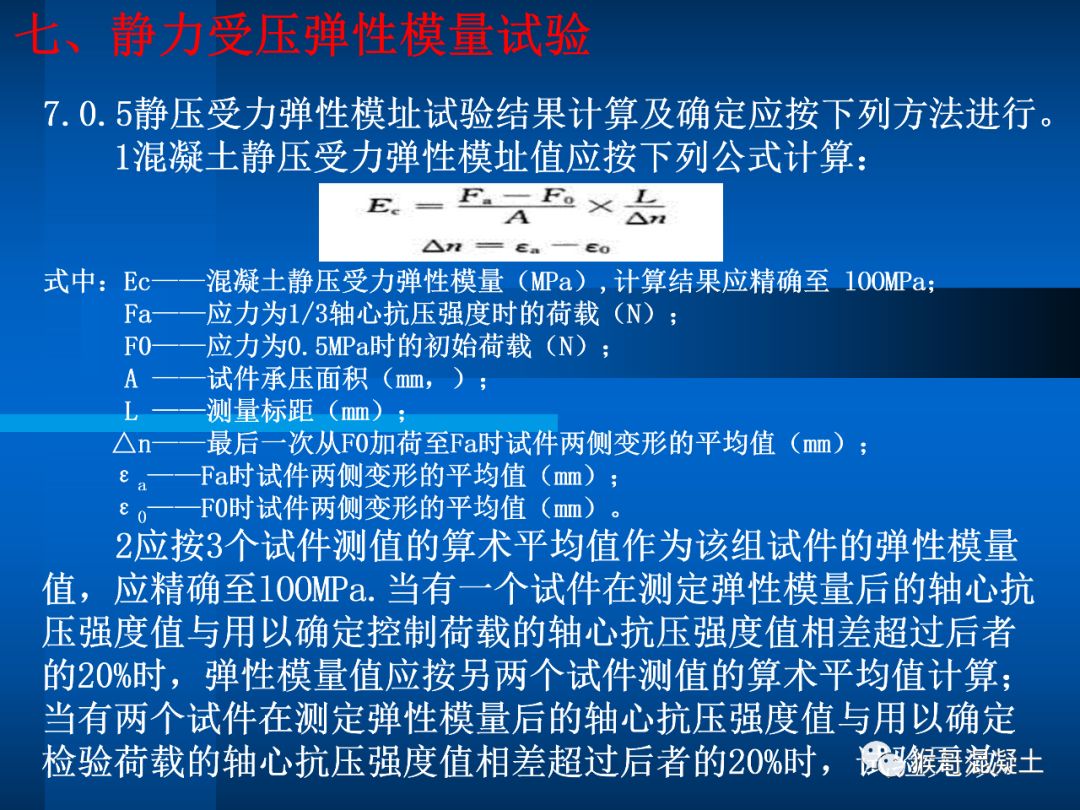

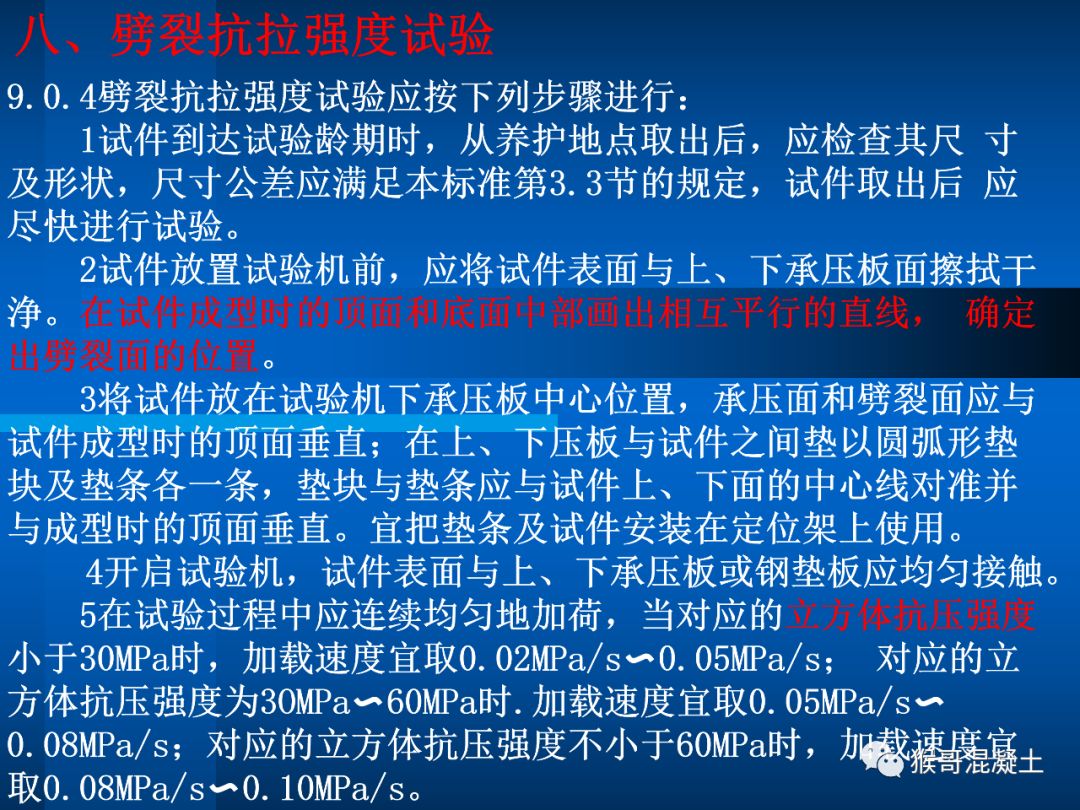

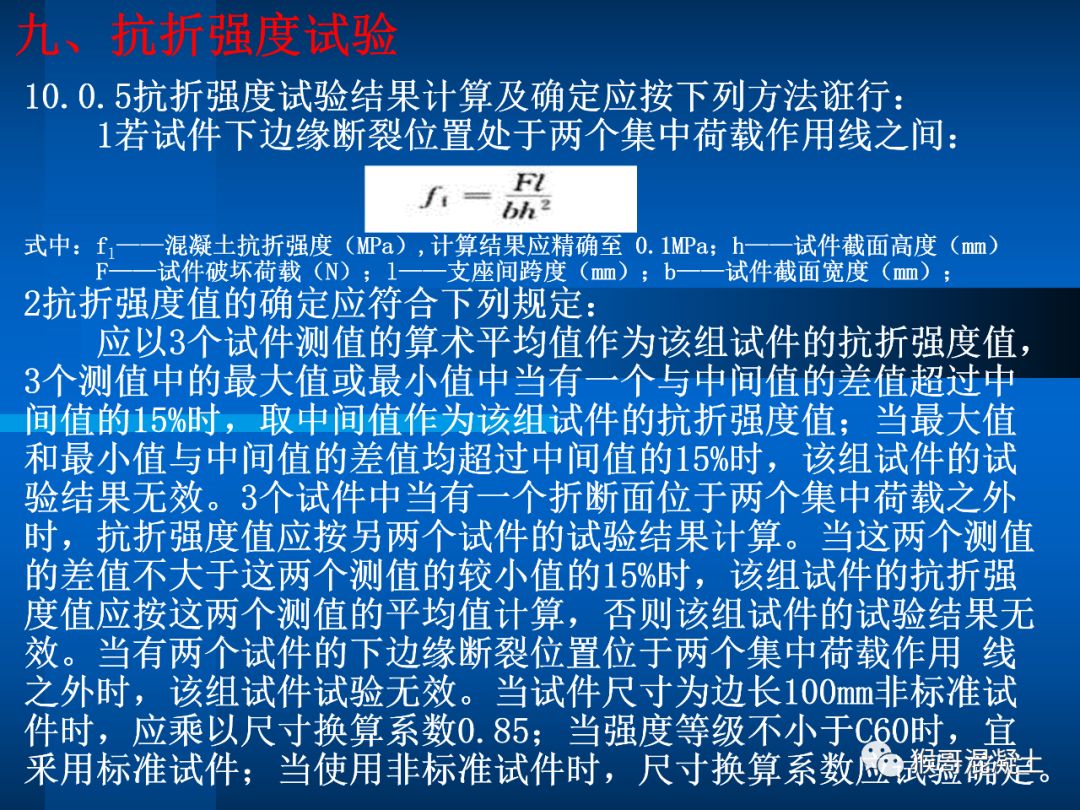

随着压力试验机生产技术的提高，试件破坏荷载在量程的20%〜80%范围之外时，目前很多压力试验机的示值相对误差、加荷速率等也可满足相应要求。因此与原标准相比，本次修订试件破坏荷载量程范围规定由“应”修订为 “宜"，如果破坏荷载超出了全量程的20%〜80%范围时，在满足示值相对误差、加荷速率等相关要求的前提下，可使用的最小荷载和最大荷载可根据压力试验机测量传感器计量检定或校准结果确定。
