简介：在IT行业中，特别是在制造业中，自动化设备的设计与应用至关重要。本话题探讨了与自动化相关的“坯料夹钳上的夹持结构、坯料夹钳和装取料机”，涵盖机械工程、自动化控制和物料处理的技术专题。坯料夹钳用于夹持工件，其设计包括钳口、驱动机构和控制系统，关键在于夹持力的合适选择和自适应性。装取料机则是自动化设备，能够自动抓取和放置坯料，并通过精确的控制系统和定位系统协调所有动作，以满足生产线的需求。这些设备对于优化生产流程、提升生产效率和产品质量具有重要意义，是推动制造业自动化和智能化发展的重要手段。行业分类-设备装置-坯料夹钳上的夹持结构、坯料夹钳和装取料机.zip

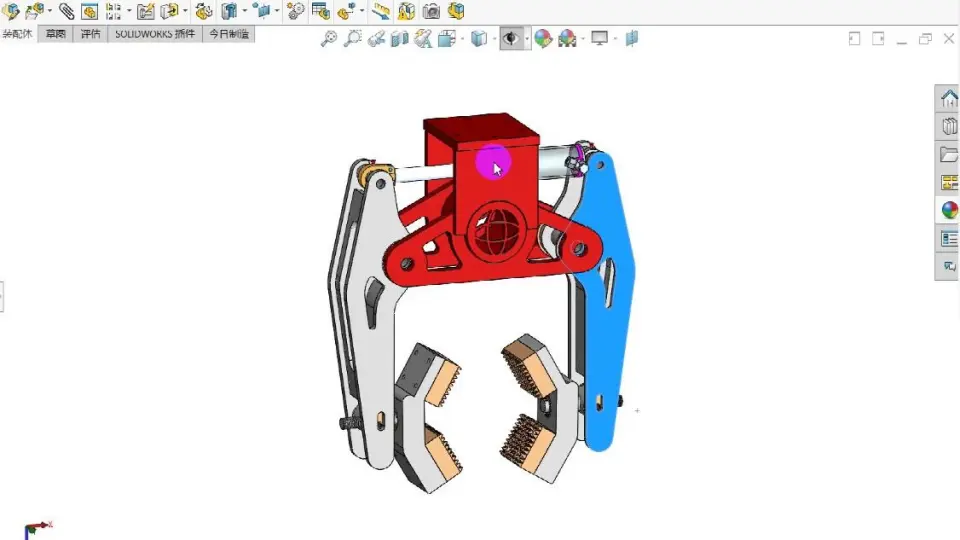

1. 坯料夹钳的设计要素与技术要点

在自动化系统中，坯料夹钳扮演着至关重要的角色，它的设计直接关系到系统的整体性能与效率。本章将从基础设计要素出发，探讨夹钳设计的核心技术要点。

1.1 设计要素概述

夹钳设计首先需要考虑的是其与待处理坯料的形状、大小和材料特性相匹配。这意味着在设计阶段，必须对坯料的物理和化学特性进行充分了解，以及其在处理过程中的动态变化。例如，夹钳的钳口设计应保证既能牢固抓取坯料，又能避免对坯料造成损伤。

1.2 力学原理与夹持效率

接下来，设计者必须熟悉基础力学原理，并将这些原理应用于夹钳设计中。这包括对夹持力的分布、夹持速度与耐用性的计算和优化。在力学设计中，夹钳需要提供足够的夹持力以确保稳定抓取，同时避免因为过大的夹持力而对坯料造成损坏。

1.3 材料与工艺选择

为了确保夹钳的耐用性与可靠性，合适的材料和制造工艺选择是必不可少的。设计者需要根据夹钳的工作环境（如温度、湿度、腐蚀性等）以及预期的工作寿命来选择材料。此外，先进制造技术的应用，如3D打印，可以大幅提高夹钳的定制性和生产效率。

1.4 技术创新与发展

随着工业4.0与智能制造的发展，夹钳的设计亦逐渐引入更多的自动化与智能化元素。例如，传感器和执行器的集成，可实现对夹持状态的实时监控和自动调节，使得夹钳系统更加智能和高效。

以上所述的设计要素和技术要点，为坯料夹钳的设计奠定了坚实的基础，也为后续章节中驱动机构、控制系统等更高级别的自动化部件的集成提供了铺垫。随着章节的深入，我们将进一步探索夹钳在自动化系统中的应用与优化策略。

2. 驱动机构的类型与应用

驱动机构是夹持系统中的核心组件之一，它负责转换和传递能量，驱动执行元件完成夹持或释放等动作。在选择驱动机构时，需要考虑多种因素以保证系统的高效性和可靠性。本章节将介绍常见的驱动机构分类，并深入探讨它们在夹持系统中的应用，以及选择驱动机构时需要考虑的因素和它们与夹持效率之间的关系。

2.1 常见驱动机构分类

驱动机构按照能源类型和工作原理的不同，可以划分为液压驱动、气动驱动和电动驱动等几种基本类型。

2.1.1 液压驱动原理与特点

液压驱动利用液压油或水作为传递能量的介质，通过液压泵产生的高压液体来推动执行元件完成预定动作。液压驱动具有力矩大、响应快、控制精度高等特点。此外，液压系统可提供持续平稳的力输出，适合于重负荷和长时间工作的场合。

液压泵 --> 控制阀 --> 液压马达/缸 --> 执行元件

液压系统设计时需要注意以下参数和特点：

压力等级 ：根据系统要求选择合适的泵和马达压力等级。
流量大小 ：根据需要的执行元件动作速度和负载选择泵的流量。
介质类型 ：油或水，油的润滑性更好，水的成本较低，但易腐蚀。
温度控制 ：液压油过热可能导致系统效率下降，需设计有效的散热系统。

2.1.2 气动驱动原理与特点

气动驱动使用压缩空气作为动力源，通过气动马达或气缸驱动夹持器动作。气动系统结构简单、成本低廉、维护方便，并且具有较高的可靠性和安全性。然而，气动系统的最大缺点是气压较难精确控制，因此不适合需要高精度控制的应用场合。

气压源 --> 控制阀 --> 气缸/马达 --> 执行元件

在设计气动系统时，需要关注的参数包括：

压力范围 ：选择合适的工作压力范围。
流量控制 ：通过调节阀控制气流速度，以控制执行元件的运动速度。
干燥清洁度 ：确保压缩空气无水汽和杂质，防止系统内元件损坏。

2.1.3 电动驱动原理与特点

电动驱动通过电动机来直接或间接驱动执行元件。电动驱动的优点在于可以实现复杂的控制逻辑，控制精确度高，并且容易实现自动化。电动驱动的缺点是在某些情况下可能会出现扭矩不足的问题。

电源 --> 电机控制器 --> 电动机 --> 执行元件

在电动驱动系统的设计中，应考虑以下要点：

电机类型 ：选择合适类型的电机（如步进电机、伺服电机）以适应不同的控制需求。
减速机构 ：根据需要调整扭矩和速度，通常需要使用齿轮箱或皮带轮等减速机构。
控制系统 ：使用先进的控制算法，如PID控制、模糊控制等，以提高系统的响应速度和精确度。

2.2 驱动机构在夹持系统中的应用

驱动机构在夹持系统中的应用涉及多个方面，包括驱动机构的选择、夹持效率的优化以及驱动机构的维护与故障分析。

2.2.1 驱动机构选择的影响因素

选择驱动机构时，需要综合考虑夹持对象的特性、工作环境、成本预算、精度要求、响应速度、可靠性和维护便利性等因素。不同类型的驱动机构各有其特点，选择时应针对具体应用进行权衡。

2.2.2 驱动机构与夹持效率的关系

驱动机构的性能直接关系到夹持系统的响应速度和精确度。例如，电动驱动由于其高精度控制，特别适合对动态响应和定位精度有严格要求的场合；而气动驱动由于其简单可靠，则适合于成本敏感或无需高精度控制的场合。

2.2.3 驱动机构的维护与故障分析

为确保驱动机构的长期稳定运行，定期的维护和预防性故障分析是不可或缺的。这包括检查并更换磨损的密封件、清理过滤器、检查油液质量、润滑电机和驱动部件等。通过故障分析和预测，可以及时发现并解决问题，减少系统的停机时间。

通过本章的介绍，我们深入了解了驱动机构的不同类型和特点，并探讨了它们在夹持系统中的应用。选择合适的驱动机构对于优化夹持效率、延长系统寿命以及降低维护成本至关重要。在下一章节中，我们将继续探索控制系统的设计与组件。

3. 控制系统的设计与组件

3.1 控制系统的基本组成

3.1.1 控制系统的结构框架

一个控制系统通常包括输入、处理、输出和反馈四个基本部分。这些部分在实现控制目标时是不可或缺的，它们共同作用以确保系统的稳定和高效运行。

输入部分负责采集外部信号，如传感器数据或操作员指令。处理部分由核心的控制单元承担，它通过一系列的算法处理输入信号，并生成控制命令。输出部分则将这些控制命令转换成实际的物理动作，比如启动电机或驱动气缸。反馈环节是系统中尤为重要的一个部分，它将输出结果的信息返回到输入端，用于校正和优化控制指令，形成闭环控制。

在设计控制系统时，工程师需要考虑到硬件的稳定性、软件的灵活性和系统的扩展性。例如，在硬件选择上，可能需要考虑高性能的处理器、可靠的数据采集接口以及耐用的执行元件等。而在软件方面，则需要考虑编写高效的控制程序、实现友好的用户界面以及提供远程监控和维护的功能。

3.1.2 控制系统的功能模块

控制系统内的功能模块负责实现系统特定的功能，它们共同协作以确保整个控制系统的正常运作。基本的功能模块主要包括以下几个：

数据采集模块 ：负责从各种传感器和输入设备中获取数据。这是控制系统的“感知”部分，需要对信号进行适当的放大、滤波和转换处理。
控制算法模块 ：核心的控制逻辑在此实现。它根据预设的控制策略对采集到的数据进行处理，并输出控制信号。
驱动执行模块 ：接收来自控制算法模块的信号，并将其转化为对物理设备的操作，如启动电机或调节阀门等。
通信模块 ：负责系统内部各模块之间以及与其他系统的信息交换。使用诸如CAN、Modbus、Ethernet等通信协议可以实现不同层次的通信需求。
用户界面模块 ：提供给操作员与系统交互的界面，方便用户进行监控、操作和调整。
状态监控与故障诊断模块 ：实时监控系统状态，并在出现异常时提供报警和故障诊断信息。

这些模块相互配合，共同工作，使得控制系统能够高效地完成任务，确保系统的安全和稳定。

3.2 控制系统的传感器应用

3.2.1 传感器在系统中的作用

传感器在控制系统中承担“感官”的角色，是获取外部世界信息的必要工具。根据传感器检测的物理量的不同，它们可以被分类为温度传感器、压力传感器、位置传感器等。在夹持系统中，传感器用于监测夹持力、位置、速度等参数，确保夹持动作的精确性和重复性。

传感器的应用也对控制系统的性能有着直接影响。例如，高精度的位移传感器能够提供更精确的位置数据，从而提高系统的定位精度和重复精度。适当的温度传感器对于预防过热和设备保护至关重要，而压力传感器可以帮助控制气压或液压系统的压力，保证夹持过程的稳定性。

3.2.2 常用传感器类型及选型

控制系统中常用的传感器包括但不限于以下几种：

电感式传感器 ：适用于检测金属物体的位置，因其耐受恶劣环境的能力强。
光电传感器 ：通过发送和接收光束来检测物体的存在或位置，反应速度快。
磁性编码器 ：能够提供精确的角度或位置信息，在旋转设备中应用广泛。
压电传感器 ：常用于测量力和压力，特别是在夹持力控制中至关重要。

选择传感器时，需要考虑以下因素：

测量范围 ：选择传感器时，其测量范围需覆盖应用中的可能的最大值。
精度和分辨率 ：根据应用需求，选择适当精度和分辨率的传感器。
环境适应性 ：考虑传感器将面对的温度、湿度、震动、化学腐蚀等环境因素。
输出信号类型 ：例如，是否需要模拟信号输出，如0-10V或4-20mA；或者数字信号输出，如RS-485。
接口兼容性 ：确保传感器输出与控制系统的输入兼容。

3.3 PLC与人机界面的集成

3.3.1 PLC编程基础与应用

可编程逻辑控制器（PLC）是现代工业自动化系统中不可或缺的控制核心。PLC通过执行用户编写的控制程序来实现各种复杂的逻辑控制。编写PLC程序时，通常使用梯形图、功能块图、指令表或高级语言如结构化文本等编程语言。

一个典型的PLC程序由输入处理、逻辑处理和输出处理三个主要部分构成。输入处理负责从输入模块读取传感器信号；逻辑处理部分根据预设的逻辑判断和决策；输出处理则将控制命令发送给执行元件。

在实际应用中，PLC需要能够快速响应外部信号变化，并作出相应的控制决策。例如，在自动化夹持系统中，PLC可能需要实时读取夹持器的位置和力传感器的数据，根据当前状态快速调整夹持力度或动作速度。

3.3.2 人机界面设计与交互优化

人机界面（HMI）是人与控制系统交互的桥梁。良好的HMI设计可以简化操作流程，提高工作效率，并且减少操作错误。HMI通常包括显示屏、按钮、触摸屏或其他输入设备。

设计HMI时，重要的是要确保操作员可以直观地理解系统的状态，并且能够轻松地执行控制任务。一个优化的人机交互设计需要具备以下特点：

直观性 ：信息和控制元素应简洁明了，易于理解。
易用性 ：界面布局合理，操作流程简单，减少学习成本。
响应性 ：界面反馈应及时准确，响应用户操作。
可配置性 ：允许根据操作员的喜好或任务需求调整界面设置。
可靠性 ：系统应能够承受错误操作，具有故障提示和恢复机制。

为了达到上述设计目标，工程师需要进行用户体验研究，设计符合人体工程学的界面，并在实际应用中进行反复测试和优化。

控制系统的准确设计和良好实现是确保自动化系统稳定高效运行的基础。无论是结构框架的合理性，功能模块的高效协作，传感器的精确应用，还是PLC编程和HMI设计的优化，都需要工程师具备深厚的专业知识和实践经验。在后续章节中，我们将探讨夹持力的分布、速度控制策略以及耐用性技术措施，这些都将紧密围绕控制系统的设计与组件进行展开，进一步丰富和完善自动化夹持系统的设计与应用知识。

4. 夹持力的分布、速度与耐用性考虑

4.1 夹持力分布的影响因素

4.1.1 材料特性对夹持力的影响

在设计夹持系统时，材料特性是影响夹持力分布的一个关键因素。不同材料的硬度、韧性和摩擦系数都会对夹持力的需求产生影响。例如，较硬的材料如金属，通常需要更大的夹持力来防止滑移；而柔软或弹性较大的材料，则需要适当的夹持力来保证抓取稳定，避免过度压缩材料。

材料的表面特性也会影响夹持效果，如表面的光滑程度、是否有涂层或油污等。光滑表面或有涂层的工件可能会减少夹持时的摩擦力，进而需要调整夹持策略以适应这些材料特性。在实际应用中，夹持系统设计时需要考虑这些因素，以优化夹持效果。

4.1.2 设计结构对夹持力的影响

夹持器的设计结构同样对夹持力的分布有重要影响。设计者需要考虑夹持器与工件的接触面积、夹持点的位置以及夹持器的形状等因素。例如，增加夹持点数量可以分散夹持力，减少单一接触点的压力，从而避免工件损伤。

夹持器的形状设计需要根据工件的形状来定制，以确保最大接触面积和最合适的夹持方式。此外，夹持器的材料选择也很关键，通常选用硬度适中且具有良好弹性的材料以适应不同工件的要求。

graph TD;
    A[材料特性分析] -->|决定夹持力大小| B[夹持力计算]
    C[夹持器结构设计] -->|影响接触面积| B
    D[夹持点选择] -->|分散压力| B
    B --> E[夹持系统设计]

4.2 夹持速度的控制策略

4.2.1 高速夹持的优势与风险

高速夹持是现代自动化生产线的常见要求，可以显著提高生产效率。在高速运行时，夹持器需要迅速响应，确保快速准确的工件转移。然而，高速夹持也存在一定的风险，例如在高速操作中由于夹持力过大可能会对工件造成损坏，或者在高速运动中因控制不当导致设备的损坏。

4.2.2 夹持速度的优化方法

为了确保夹持速度的合理优化，需要根据工件的特性、夹持器的设计以及控制系统的能力来综合评估。可以通过调整驱动机构的响应时间、增加伺服电机的精度或使用高级控制算法来优化夹持速度。其中，高级控制算法如PID控制、模糊控制等可以有效地实现夹持速度的平稳和精确控制，从而保证夹持过程既高效又安全。

graph LR;
    A[夹持速度需求分析] --> B[响应时间调整]
    C[伺服电机精度提升] -->|结合| B
    D[控制算法应用] -->|如PID或模糊控制| B
    B --> E[夹持速度优化]

4.3 提高耐用性的技术措施

4.3.1 耐用性评估与测试

耐用性是夹持系统设计中不可忽视的一个方面。在设计阶段就应进行耐用性评估，预测夹持系统在长期工作中的表现。评估方法包括模拟计算、材料测试以及负载循环测试等。通过这些测试，设计者可以预测夹持系统可能遇到的磨损情况和失效模式，并据此进行设计上的优化。

4.3.2 材料与工艺的选择

在材料与工艺选择方面，应优先考虑耐腐蚀、高耐磨且有良好机械性能的材料。例如，使用硬质合金或经过特殊涂层处理的金属材料可以显著提高耐用性。此外，在加工工艺上，采用先进的制造技术如激光切割、精密铸造等，不仅能够提高零件的精度，也能够减少夹持器的磨损。

在维护方面，定期检查夹持器的磨损状况，并适时更换磨损部件，可以有效延长夹持系统的使用寿命。同时，制定合理的维护计划和预防性维护策略，也是确保夹持系统长期稳定运行的重要措施。

| 材料特性 | 硬度等级 | 耐磨性 | 耐腐蚀性 | 备注 |
|-----------|----------|--------|----------|------|
| 碳钢     | 中等     | 一般   | 一般     | 经济实惠 |
| 不锈钢   | 中等     | 优良   | 优良     | 防锈性好 |
| 硬质合金 | 高       | 极佳   | 良好     | 高耐用性 |

通过以上这些方法，可以保证夹持系统不仅在初期能够稳定运行，而且在长期使用中仍然保持高效和可靠。

5. 装取料机的结构组成与功能

5.1 装取料机械臂的设计与应用

机械臂的结构设计要点

在现代工业自动化中，机械臂是装取料过程的核心设备之一。为了实现高效和精确的装取工作，机械臂的结构设计必须兼顾以下几个要点：

模块化设计 ：机械臂应采用模块化设计，以便于安装、调试、维护和升级。模块化设计可以加快更换零部件的过程，降低停机时间。
高强度与轻量化 ：机械臂的主体结构需要高强度以承载较大的工作负荷，同时要尽量轻量化，以减少能耗并提高动态响应速度。
关节自由度 ：多自由度的关节设计可使得机械臂更加灵活，能够适应更复杂的操作环境。通常至少包含三个自由度以实现三维空间内的精确操作。
驱动方式选择 ：驱动方式影响机械臂的性能，常见的驱动方式包括液压驱动、气动驱动以及电动驱动。选择合适的驱动方式对于提高机械臂的动力性能和工作效率至关重要。

机械臂的运动控制与编程

为了确保机械臂的精准动作，其运动控制和编程是设计中的关键环节。以下是运动控制与编程的一些关键要素：

运动学算法 ：运动学算法是控制机械臂运动的数学模型，需要确保算法的精确性，以便精确计算出关节的运动轨迹。
动力学分析 ：除了运动学，动力学分析也很重要。通过动力学仿真，可以预测和优化机械臂在实际操作中的动力表现，减少不必要的震动和误差。
控制算法的选择 ：现代机械臂控制通常依赖于先进的控制算法，如PID控制、自适应控制或神经网络控制等，以确保机械臂在动态变化的环境下仍能保持高精度。
编程接口 ：机械臂的编程接口通常需要直观易用，支持高级编程语言，以便工程师能够迅速编写和调试程序，实现复杂的工作序列。

graph TD
    A[机械臂设计要求] --> B[模块化设计]
    A --> C[高强度与轻量化]
    A --> D[关节自由度]
    A --> E[驱动方式选择]

    F[机械臂控制与编程] --> G[运动学算法]
    F --> H[动力学分析]
    F --> I[控制算法的选择]
    F --> J[编程接口]

在设计机械臂时，需要综合考虑上述要点。通过合理的结构设计与精确的运动控制，结合高效的编程方法，可以使得装取料机械臂在自动化生产线中发挥关键作用。

5.2 行走机构的配置与优化

行走机构的功能要求

行走机构是装取料机在生产线上移动的主要执行部件，其功能要求通常包括：

稳定可靠 ：行走机构必须保证装取料机在作业过程中的稳定运行，避免因震动过大导致操作精度的下降。
灵活转向 ：行走机构应该具备灵活的转向能力，以便能够在狭窄的空间内进行操作。
速度调节 ：根据不同的作业需求，行走机构应能实现速度的平滑调节，以提高装取料的效率。
安全保障 ：行走机构应配备紧急停止和安全保护功能，确保操作人员和设备的安全。

行走机构的稳定性分析

行走机构的稳定性分析涉及其在各种工况下的性能表现，确保其能够适应不同的操作环境和任务需求。稳定性分析通常包括：

载荷分析 ：精确计算行走机构在不同载荷下的动态响应，确保其在承受最大载荷时也能保持稳定。
动力学仿真 ：通过动力学仿真，评估行走机构在不同加速度和转矩条件下的表现。
耐久性测试 ：对行走机构进行耐久性测试，确保其长期工作下不会发生故障。

graph TD
    A[行走机构功能要求] --> B[稳定可靠]
    A --> C[灵活转向]
    A --> D[速度调节]
    A --> E[安全保障]

    F[行走机构稳定性分析] --> G[载荷分析]
    F --> H[动力学仿真]
    F --> I[耐久性测试]

行走机构的配置与优化需要从其功能要求出发，通过对稳定性分析的深入研究，确保行走机构能够满足实际工作中的各种需求。

5.3 定位系统与控制系统的协同

精确定位技术的应用

装取料机的定位系统要求高精度，以确保每次装取操作的准确性。精确定位技术的应用包括：

视觉定位技术 ：利用视觉系统进行精准定位，通过对图像的处理，精确识别目标物体的位置和姿态。
激光定位技术 ：激光定位具有高精度和高速度的特点，利用激光扫描技术实时监测目标位置。
编码器反馈 ：编码器用于提供精准的位置反馈，确保机械臂与控制系统协同工作时的精确定位。

定位系统与控制系统的集成方案

为了实现精确定位，定位系统与控制系统的集成是关键。集成方案通常包括：

硬件集成 ：将定位系统的传感器与控制系统的执行机构进行物理连接，形成闭环控制系统。
软件协同 ：软件层面上，控制系统需要能够解读定位系统发送的数据，并作出实时响应。
系统调试与优化 ：在实际应用中，需要对定位系统和控制系统的集成进行多次调试，以优化整体性能。

graph TD
    A[定位系统技术应用] --> B[视觉定位技术]
    A --> C[激光定位技术]
    A --> D[编码器反馈]

    E[定位与控制系统的集成] --> F[硬件集成]
    E --> G[软件协同]
    E --> H[系统调试与优化]

通过定位系统与控制系统的协同工作，装取料机能够实现高效率与高准确性的操作。这种协同作用是自动化设备高效运行的核心之一。

6. 自动化程度的定制与高级集成

随着工业自动化程度的不断提高，企业对于高效、灵活且经济的自动化解决方案的需求日益增长。定制化和高级集成成为实现自动化目标的关键因素。在本章中，我们将深入探讨视觉识别系统的作用、MES与ERP系统集成的重要性以及如何评估和定制自动化程度。

6.1 视觉识别系统在自动化中的作用

视觉识别技术是自动化领域的一大突破，它允许机器通过视觉感官执行任务，诸如检测、分类、测量等。这些功能对于确保产品质量、提高生产效率和减少人力成本至关重要。

6.1.1 视觉识别技术的原理与应用

视觉识别技术的核心是利用高分辨率摄像头捕获图像信息，然后通过计算机处理这些信息来识别和解释场景。这涉及到图像的采集、预处理、特征提取和分类识别等步骤。实际应用中，视觉系统可以用于缺陷检测、零件定位、质量控制等。

graph LR
A[图像采集] --> B[图像预处理]
B --> C[特征提取]
C --> D[分类识别]

一个典型的应用实例是产品检验环节。比如，在半导体行业，视觉系统可以快速识别芯片上的缺陷，确保只有符合质量标准的产品流入下一生产环节。

6.1.2 视觉系统的集成与调试

视觉系统的集成是将视觉硬件和软件与现有的自动化生产线相结合的过程。这通常包括相机定位、照明系统设计、软件编程和调试等步骤。一个成功的集成案例需要精确的设备校准和测试，以确保系统在实际工作环境中稳定运行。

### 实施步骤：
1. **相机安装与定位**：确保相机能够覆盖到关键检测区域。
2. **照明选择与布置**：根据检测目标选择合适的照明方式，并优化其位置，以获得清晰的图像。
3. **软件配置**：配置视觉识别软件，设定识别参数和分类逻辑。
4. **测试与优化**：在生产线上进行测试，收集反馈数据进行系统优化。
