本文介绍了D4i协议，它是DALI-2的扩展，增强了智能照明的互操作性和功能，如数据收集、能源报告和灯具控制，推动了室内和室外照明的智能化发展。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

随着智能化技术的迅速普及和发展，人们对于智能家居、智能照明等的需求也日益增长。照明行业也在不断探索和尝试，以满足人们对于更加智能化、便捷化的照明。正是在这种背景下，数字照明接口联盟(DILI联盟：DiiA）开发了D4i接口。它不仅扩展了DALI-2协议的数据传输和控制功能，使得照明设备可以更加精准地控制和管理，同时也为智能照明行业的互操作性和可扩展性提供了更好的解决方案。

什么是D4i？

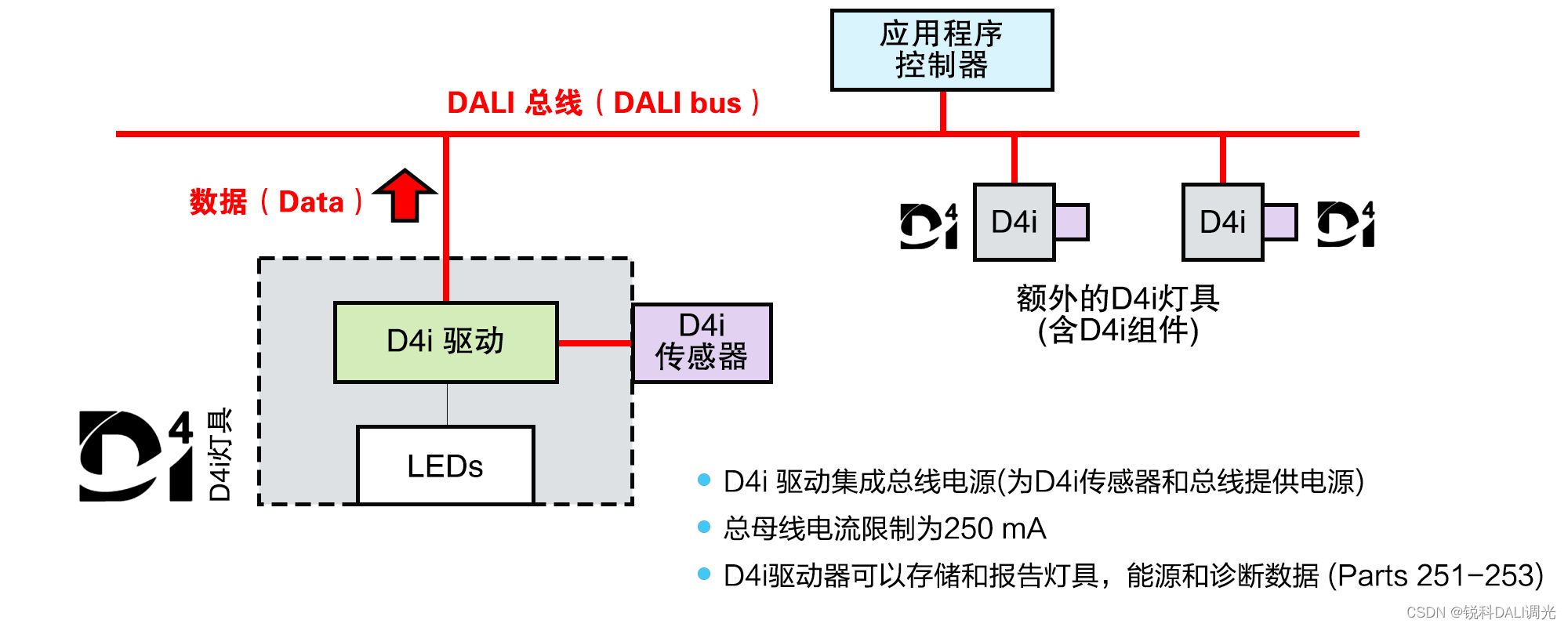

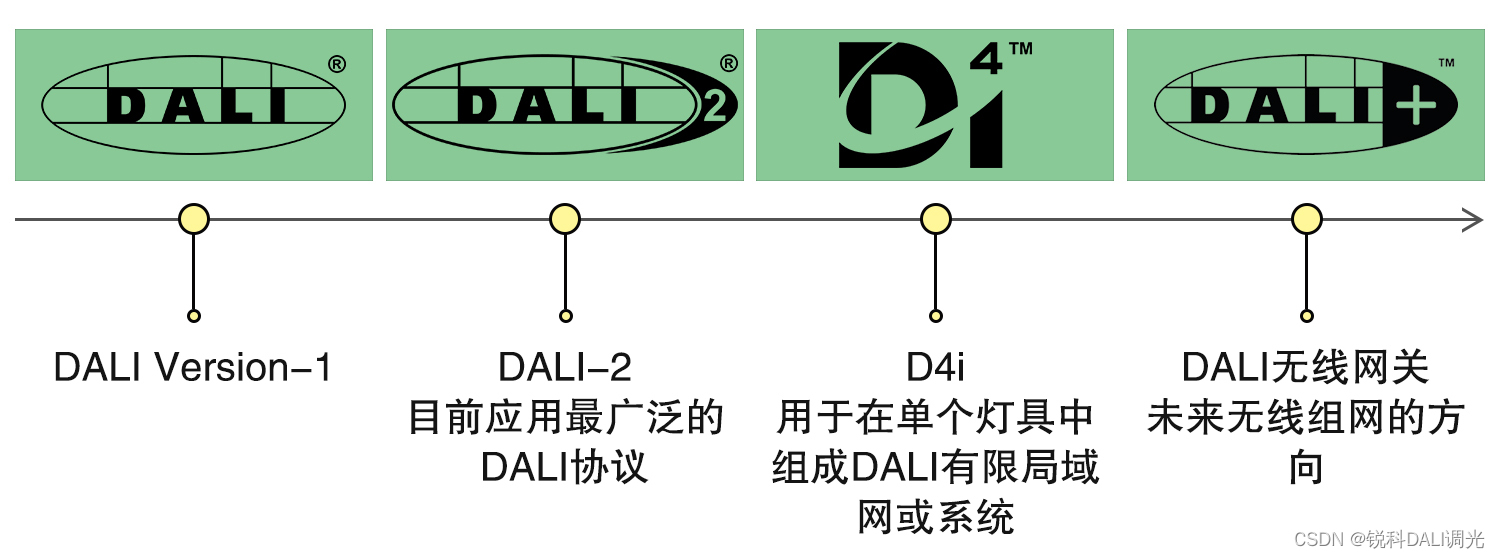

D4i是DALI for Intra-Luminaire的缩写，即灯具内的DALI。它是一种针对的标准。D4i是DALI-2认证的延伸，在DALI-2的基础上增加了对于数据相关的功能的支持。D4i通过定义统一的通信接口和数据格式，使得不同厂商生产的灯具和传感器可以相互兼容，从而实现灯具之间的互联互通。
D4i标准支持照明资产、能源和诊断等数据的收集和分析，这是DALI-2所不具备的功能。通过D4i标准，可以将传感器和通信模块轻松集成到LED灯具中，而无需额外的DALI线。这种集成方法可以提供更高效、更精确的照明控制，同时还可以帮助节省能源，提高灯具的寿命和可靠性。
D4i组件具有一组强制特性，这些特性包括：

1. 基于DiiA的电源和数据规范：D4i组件必须符合DiiA制定的电源和数据规范。

2. 所有D4i LED驱动器提供灯具、能源和诊断数据：D4i LED驱动器必须提供有关灯具状态、能源消耗和故障诊断的数据。

3. D4i标准为灯具内部照明DALI的实现提供了更多的可能性：D4i通过扩展DALI-2协议，实现了灯具内部照明DALI，可以实现智能化的灯具内部照明照明控制。

4. 当与连接器系统结合时，D4i可以实现即插即用互操作性：当D4i组件与连接器系统结合时，可以实现即插即用的互操作性，方便用户的使用。

D4i为产品带来了哪些新功能？

D4i认证的LED驱动器或其他设备必须执行以下操作领域的DALI标准:

	DiiA规范	D4i认证要求
LED 驱动器（LED Drivers）	DALI Part 150 - 提供24V辅助供电电源	可选的
LED 驱动器（LED Drivers）	DALI Part 250 - 集成DALI总线供电功能	强制性的
LED 驱动器（LED Drivers）	DALI Part 251 - 用于照明资产管理的灯具信息	强制性的
LED 驱动器（LED Drivers）	DALI Part 252 - 能源报告	强制性的
LED 驱动器（LED Drivers）	DALI Part 253 - 用于照明设备维修和预测性维护的诊断数据	强制性的
控制设备（Control Devices）	DALI Part 351 - 灯具安装控制设备	强制性的

为了实现这些功能，D4i规范还为灯具组件之间以及灯具到外部控制器之间的数据交换设置了标准协议。由于D4i技术是一种工业标准，因此每个D4i认证的组件都可以保证与其他每个D4i认证的组件互操作。

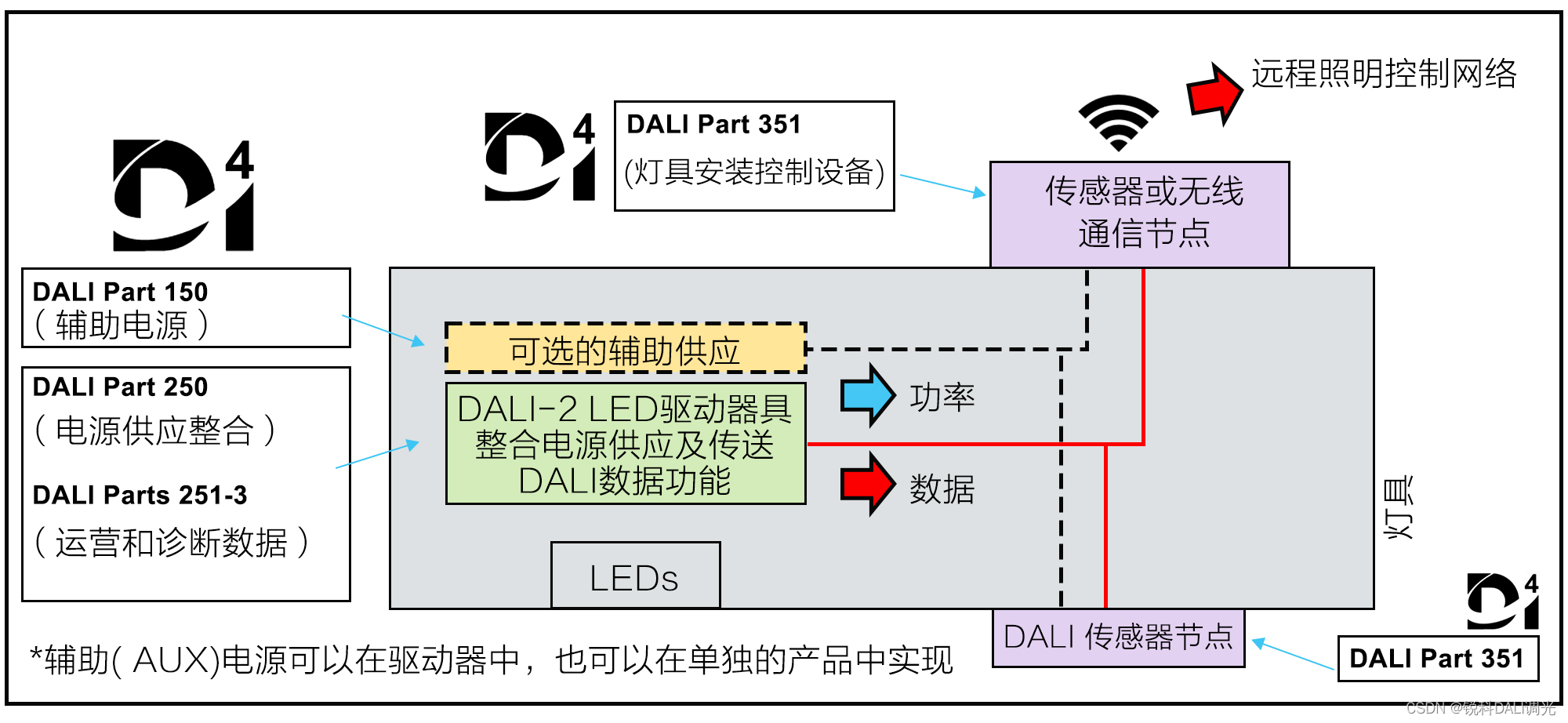

该图描绘了户外灯具中 D4i 的实施，该灯具具有两个节点，一个用于传感，另一个用于无线通信。图片来源于DALI 联盟。

D4i的应用场景

D4i标准是一种针对智能物联网灯具的标准，它的应用场景比较广泛。在照明领域，D4i标准可以应用于各种需要智能化控制的场景，包括但不限于以下几种：

智能照明系统：D4i标准支持各种智能照明系统，如智能SIDEREA户外系统、Group CONTROL功能等。这些系统可以通过D4i标准的通信接口和数据格式，实现不同灯具之间的互联互通，并收集和分析照明资产、能源和诊断等数据，优化照明效果和节省能源。

建筑智能化控制：D4i标准可以应用于智能建筑中，通过收集和分析建筑内的各种数据，实现建筑的智能化控制。例如，可以根据室内外的光线情况自动调节照明、根据人员的活动情况自动控制空调和通风等。

家居智能化控制：D4i标准也可以应用于智能家居中，通过收集和分析家庭内的各种数据，实现家居的智能化控制。例如，可以根据家庭成员的作息习惯自动控制照明、根据室外天气情况自动调节空调温度等。

其他应用场景：D4i标准还可以应用于其他需要智能化控制的场景中，如智能停车库、智能商场等。这些场景中，D4i标准可以实现不同设备之间的信息交互和智能化控制，提升场景的舒适性和节能性能。

总之，D4i标准的应用场景比较广泛，可适用于各种需要智能化控制的场景中，为推动智能物联网照明的发展具有重要意义。

D4i室内和室外照明应用

基于 DALI 的照明控制广泛用于室内应用，包括：办公室、学校、医院、商店、银行、博物馆、工厂、住宅等。

自 D4i 推出以来，户外应用不断增加。包括：路灯/道路、停车区、雕像/纪念碑、机场、铁路、港口等。

DALI功能支持室内和室外照明
	办公室、学校、医院	商店、银行、博物馆	工厂	住宅	路灯、停车场	雕像、纪念碑	机场、铁路、港口
标准化调光	√	√	√	√	√	√	√
应急照明	√	√	√				√
色彩控制		√		√		√
电力和能源数据	√	√	√		√		√
灯具数据和资产跟踪	√	√	√		√		√
传感器	√	√	√	√	√		√
