解决UG导出CAD图纸失败的问题

先说一下问题吧，有些人刚开始可以用UG在制图环境下导出CAD dwg图纸。可是后来就莫名其妙的导不出来了，那个黑色的框框跳到一半就自动不动了。而我们只得到一个XXX.log文件，没有dwg文件，出现如图所示的情况。

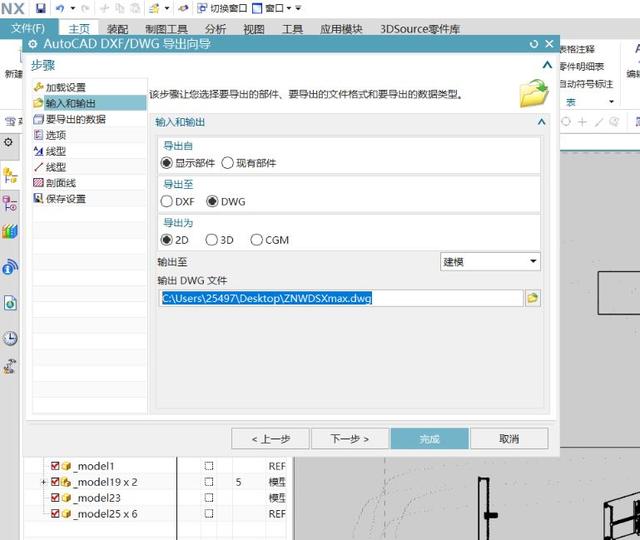

1、在制图环境下开始导出dwg格式的图纸。

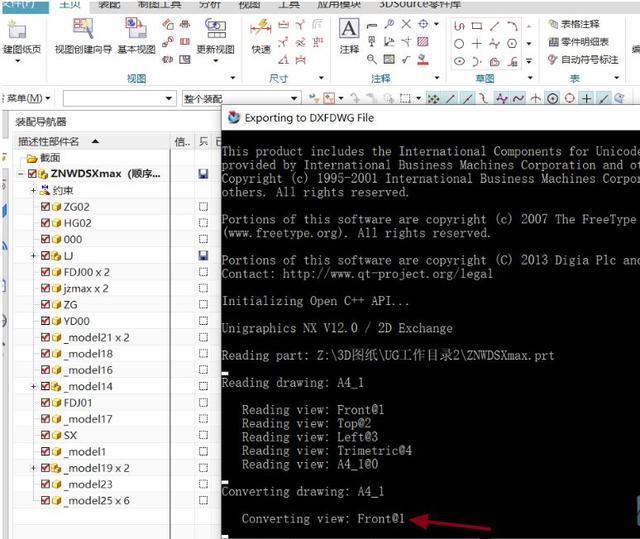

2、再导出的过程中，黑色的框框跳到一半就自动不动了。

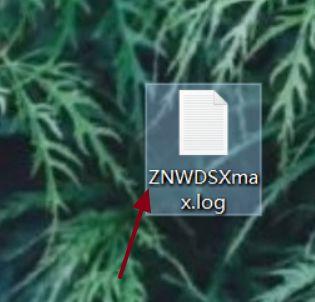

3、我们只得到了一个XXX.log文件，没有我们想要的dwg文件。

解决方法：

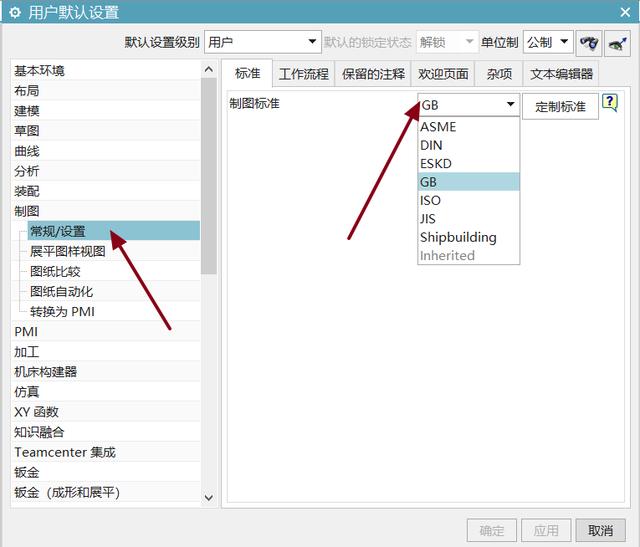

网上有一种方法：修改【用户默认设置】→【制图】→【常规设置】→【制图标准】为 GB。

“修改制图标准”这种方法我试了下，没有用。

有效的方法是：

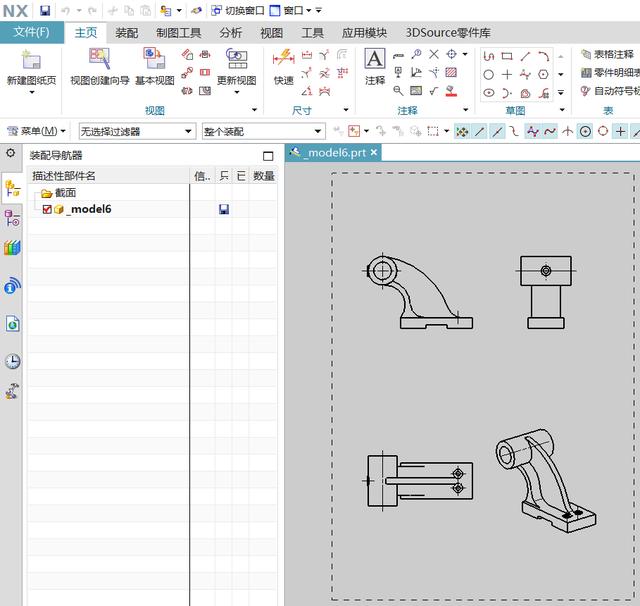

1、首先在UG【应用模块】中打开【制图】。

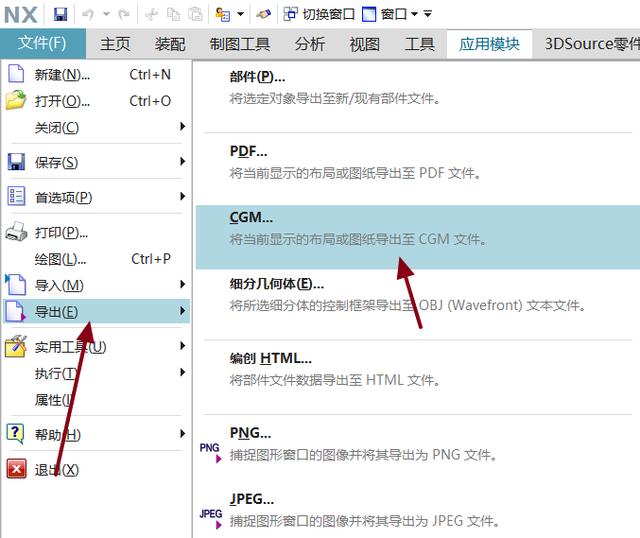

2、然后【文件】导出到【CGM】。(在导出的过程注意保存路径)。

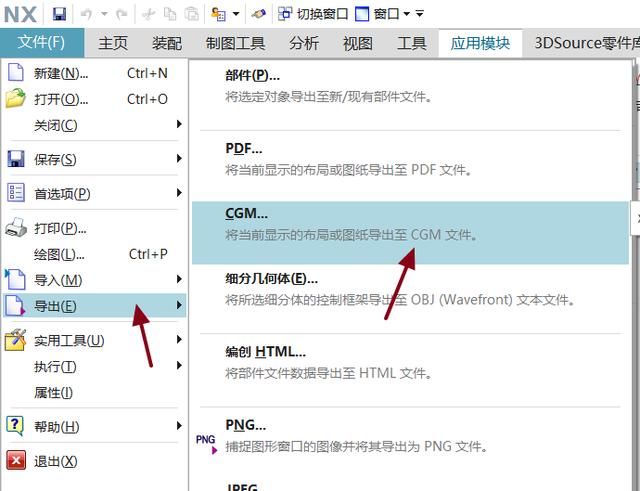

3、【文件】导入到【CGM】。(就是刚刚导出的那个cgm文件)

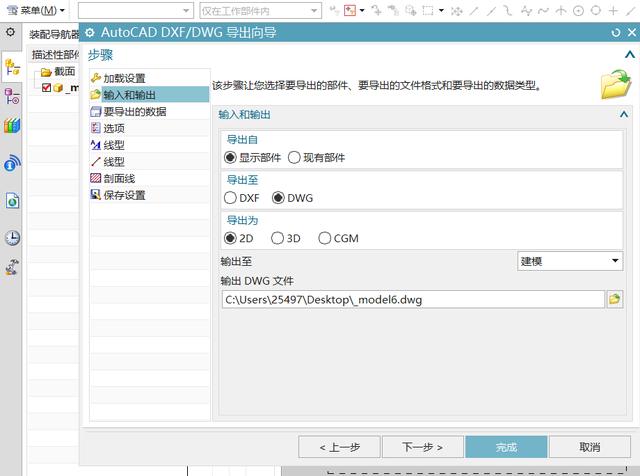

4. 【文件】导出【Auto CAD DXF/DWG】，后面的设置默认就好，什么都不用改，上述文件保存位置自定义，点击完成即可。

UG导出CAD图纸失败的问题就这么完美的解决了，本人亲测有效。我之前遇到这个问题上网查了很多资料，想了很多方法都没有解决，也问了很多人，最终得到了这个方法。而且这种方法试过一次，下一次就可以直接导出cad图纸，不用导cgm了。也是非常方便的。如果你也遇到这种类似的问题可以尝试一下这种方法。
