​ 大家好，我是清水。

辛勤的2019年已经过去，去年取得的所有成绩都已成为今年的起点。今天的文章作为技术作图构造题目的收尾，希望能够帮助大家迈出2020复习征程的第一步。

上一篇文章，我们主要介绍了技术作图构造题中，层次类题目的知识梗概和解题方法：

1. 知识梗概-层次类
2. 绘图步骤
3. 解题思路-层次类

这篇文章，将对连接类题目的相关知识进行介绍，并演示推理式解题思路，文章主要分为两个部分：

1. 知识梗概-连接类
2. 解题思路-连接类

（一）知识梗概-连接类

连接类题目以节点为导向（图中红框所示），着重考察某些连接构件的使用，例如内隔墙构造中的石膏板是如何通过横龙骨、竖龙骨和各种连接螺钉固定住，形成空间分隔的。

连接类题目有两种出题思路：

1、大多数情况下，出题人会选择一个位置的一种做法，考察这种做法中各个构件的连接方式，以及做法在特殊节点处的交接，例如石材幕墙的画法即可作为一年的题目，几个详图分别考察窗户开洞、墙体转折、墙角散水几个位置。

2、个别情况下，会考察一个位置的多种做法，例如轻钢龙骨吊顶中的上人吊顶、单层龙骨吊顶、双层龙骨吊顶。

两种考察方式大同小异，考点相同。备考中可以根据外幕墙、内隔墙、顶棚、变形缝、地下室、楼梯门窗几大位置分别学习，掌握相同构件的连接方法，类比记忆不同做法。

（二）解题思路-连接类

构造知识细节颇多，容易遗忘，上篇文章我们介绍了“读题-读图例-读选择题-画草图-复核选择题-上墨线、涂卡”的解题步骤，推荐原因与操作方法详见文章技术作图：构造题目的解题思路（层次类）的第2小节，此处不再详述。

这篇文章主讲连接类题目，这里以真题为例，详细讲解一下前述解题步骤，在连接类题目中的应用。

连接类题目最近一次出题是在2013年，考查的是轻钢龙骨石膏板内隔墙，这道题目在连接类题目中难度不高，同时兼顾考察了内隔墙与基层、门框的交接；以及转折、滑动和防火等功能，考点复合，出题水平较高。在连接类题目中，是很有代表性的一题。

2013年构造考题-轻钢龙骨石膏板内隔墙

2013年构造选择题

1读题（题目要求、示意图、待绘详图）

题目考查轻钢龙骨石膏板构造，从示意图可知：

• 节点1为其与外墙连接，并已经给出了龙骨C；
• 节点2为与门框连接；
• 节点3为隔墙T型交接；
• 节点4为与楼板连接。

与上一篇文章写到的2019年题目不同，这道题题目要求中给出了很多信息：

• “房屋耐火等级为II级”，题目中可能考察防火需求；
• “轻质隔墙端部与外墙滑动连接”，即节点1为滑动连接节点；
• “门洞立框采横竖龙骨对扣，木门框不应单独与龙骨连接”，则图例中应该有龙骨之外的可依附构件；
• 办公室之间隔墙无需考虑隔声需求。

2读图例，回忆构造原理

看到题目考察轻钢龙骨石膏板隔墙构造，回忆我们已知的构造原理：

或许这个连接流程我们记不住细节，但是只要复习过，基层、横龙骨、竖龙骨、基层这四个主要角色的连接顺序一定会记得。

• U型横龙骨与基面（地面、顶面）连接，C型竖龙骨插在横龙骨中间；
• 石膏板固定在横、竖龙骨所形成的框架上；
• 有需求时，隔声、防火、保温材料可以填充在两层石膏板中间。

到此，轻钢龙石膏板隔墙的构造已经有了雏形，我们继续从图例中寻找线索。

依次看前面没有提到的构件：

1. 龙骨C（C型），小尺寸龙骨，宽度刚好为龙骨B减去两层石膏板，可能会用到贯通龙骨或其它特殊位置；
2. 嵌缝膏，如其名，用在各种接缝处——石膏板与墙面、地面、门框，石膏板之间，这些相连接的地方需用到；
3. 金属包边，尺寸刚好为石膏板厚度，应该用于裸露的石膏板端头封边；
4. 螺栓、螺钉连接用构件；
5. 木砖，尺寸刚好略小于龙骨A、B，联想到题目要求中，“门框立柱采用双龙骨对扣，木门框不应单独与龙骨连接”，这里可能的构件只有木砖，则应该用于门框中；
6. 贴面板，只有门框需要。

到此，我们知道了各构件的大致分工。

3选择题

通读选择题，进一步寻找线索，尽量确定部分选项。

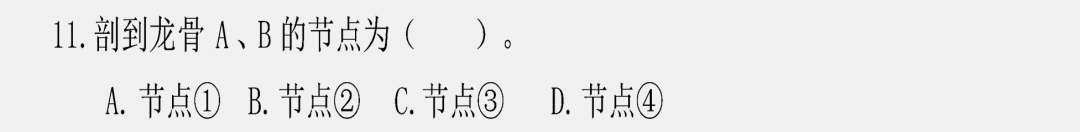

第一类：选择题中的11、12、14题询问龙骨位置。

根据前面所回忆起来的基本构造原理，横龙骨与顶、地基层连接，竖龙骨连接上下横龙骨，也就是说，横龙骨是横向，竖龙骨是竖向，则：

• 节点1为隔墙与外墙连接，横剖断，剖到竖龙骨；
• 节点3为隔墙T型交接，横剖断，剖到竖龙骨；
• 节点4为与楼板连接，纵剖断，只能剖到横龙骨。

用排除法选B，结合题目要求，这个选项也告诉我们，在节点2的门框中，应采用A、B龙骨相对扣的办法，结合前面的分析，A、B龙骨加上木砖即为门框的主要材料；

根据前述分析，选D；

根据前述分析，节点3只能剖到竖龙骨A，选C；

第二类：第16-19题主要询问一些特殊构件的用法，根据图例中的内容，我们也可以作出分析。

此题告诉我们四个节点中有且只有一个是双层石膏板叠加的部位。

• 节点4是最基本的节点，不存在双层石膏板，排除D；
• 节点3为T型交接，竖龙骨有可能贴合，而双层石膏板叠加没有意义，排除C；

剩下两个特殊节点：滑动连接、门框。

• 节点1中龙骨C已给，龙骨C尺寸刚好为竖龙骨A减去两层石膏板厚度，所以龙骨C外可能有两层石膏板；
• 节点2中，读图例时已经知道此处需要使用木砖，木砖宽度已经约等于竖龙骨A的宽度，没有位置另加一层石膏板；

此题有且只有一个正确选项，所以节点1的可能性更大，选A。

据我们所知，岩棉等材料一般用于隔声、防火、保温等。题目要求不考虑隔声，另外，内隔墙无需考虑保温，则岩棉应是用于防火。

题目要求中提到了防火需求，根据17题可知，并不是所有节点都需要布置岩棉，选出两处最需要的即可。

示意图中给出了外侧走廊为疏散走道，所以应考虑防火的是与走道相邻的隔墙。岩棉应用于节点2、3，选D，此题也提示了我们绘制详图2、3时，须添加岩棉。

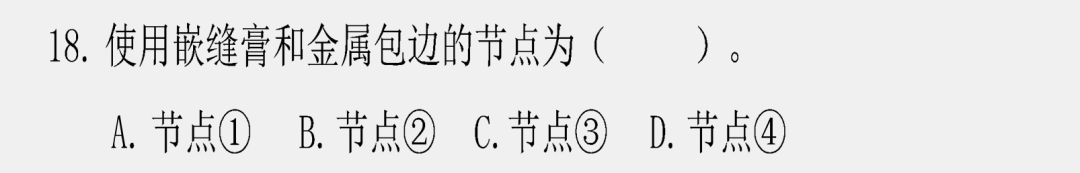

金属包边宽度刚好为石膏板厚度，应用于石膏板端头裸露位置，而石膏板端头大部分都会被嵌缝膏填住，只有滑动连接时，端头不能做连接，所以选A。

贴面板用于门口饰面，选B。

第三类：第13、15、20题，考察连接构件螺钉螺栓的使用方法。

回到图例当中，我们看下它们的区别。

我们知道，基层、横龙骨、竖龙骨、石膏板都是需要连接件将它们连接的，那么就给图例中的螺栓和螺钉分配一下连接任务。

从长度上来看，L25的自攻螺钉最短，膨胀螺栓和L60都很长。

• 单层石膏板为12厚，长度25的螺钉明显够了，如果用60，则可能出现龙骨对侧螺钉互相打架的情况，详图也容易出现歧义，所以石膏板与龙骨的连接应该用L25自攻螺钉；
• 膨胀螺栓很粗壮，显然力量更强，三者中最适合用在龙骨与基层的连接；
• L60自攻螺钉可以连接多层石膏板，但是前面分析过，所有节点中只有节点1为双层石膏板，且节点1为滑动连接，两层石膏板不宜固定，所以L60更有可能用于其它较厚的位置。

三个连接构件的位置初步确定，具体使用还需要在选择题中寻找更多线索。

前面已经分析出来，节点2中，连接木门框主要材料应为龙骨A、B及木砖，排除选项A、B，L25自攻螺钉穿不透木门框，所以应该用L60，选D，这道题也给我们没有分析出来的L60自攻螺钉找到了位置。

根据前述分析，选B。

根据前述分析，选C。

到此，我们完成了10道选择题，并保证其中大多数的准确性，进入人工阅卷是没有问题的（在技术作图考试中，选择题准确率达到要求，可以进入人工阅卷）。更重要的是，我们从其中的4道题获得了额外线索。

根据图例给出的构件和尺寸信息，我们分析出了龙骨、金属包边、膨胀螺栓、木砖、两种自攻螺钉的大致位置；

根据选择题，我们进一步分析出详图的大致画法，保证了绘图的得分率。毕竟，选择题既给画图提供了线索，又指出了阅卷时的评分要点。（人工阅卷主要根据选择题所提到的地方进行人工复核。）

绘图部分不再详述，以下是作图答案，可以看出，大部分内容已经能够通过前面的分析直接画出。

答案来自电力版真题

PS. 详图1中已经给了龙骨C，如果没有给出，我们可以猜到出题人还会出一个选择题，询问龙骨C用于哪几个节点。

对于不熟悉隔墙构造细节的人来说，就没那么好猜了，所以说2013年这道题的难度还是有一定控制的。

因此，做完这道题，我们还应该着重记忆一下横、竖龙骨之外的其它龙骨的用法，以防以后的题目加大难度，出题人没有了这份善意。

可以使用前几篇文章说过的列表做法，进行横向类比，如下表所示。（主要记住左边四列，右边可以通过左边推出）同时，也应通过这道题回顾相关知识点，加深记忆。

轻钢龙骨石膏板内隔墙-龙骨知识整理

轻钢龙骨石膏板内隔墙-示意图

今天的文章中，我们主要介绍了连接类题目的知识梗概，以及推理式解题思路。

相比考场上的沉着应对、细心推敲，在备考当中认真投入，掌握构造原理，更加重要。

到这里，技术作图中构造题目的复习方法和应试技巧已经介绍完，之后的文章中，我们将继续讲解结构题目的备考。
