录音笔作为日常工作记录、会议、采访时的利器，深受文职人员的喜爱。而近日，搜狗旗下新一代AI硬件产品搜狗AI录音笔C1 Max正式上市，这款产品不但具备了强大的录音转写能力，而且迎合潮流，可在拍视频、直播等场景下充当麦克风使用，进一步提升了录音笔的功能。
这款录音笔麦克风二合一的产品在外观设计上相比上代有了很大的变化，采用了小巧方正黑色机身，一体式背夹设计。配置上采用了四麦克风阵列，支持AI降噪；双机协同可成为无线领夹麦克风；还拥有WiFi快传、AI变声和同声传译等功能。此前我爱音频网拆解了Sogou搜狗智能录音笔C1和Sogou搜狗S1智能录音笔，今天再来看看这款产品的内部构造吧~一、搜狗AI录音笔C1 Max开箱

包装盒采用了天地盖的结构，白色背景黑色字体。正面大面积区域展示产品的外观，下方有产品名称：C1 Max AI录音笔，右下角有图文的录音笔/领夹麦克风双模式。

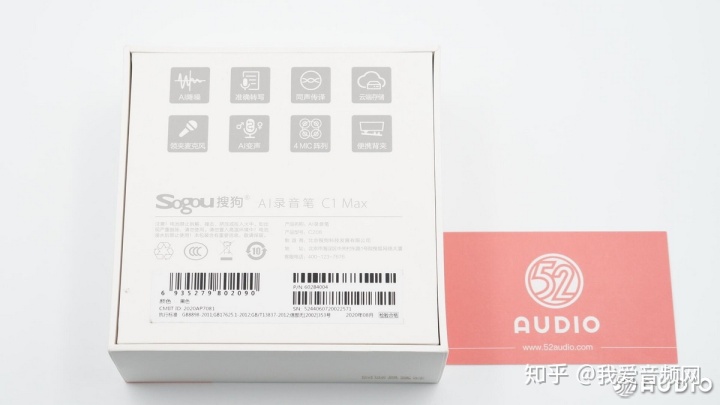

背面上方图文展示产品的8项特点：AI降噪、准确转写、同声传译、云端储存、领夹麦克风、AI变声、4 MIC 阵列、便携背夹。下方有Sogou品牌LOGO，产品名称：AI 录音笔 C1 Max，型号：C208，制造商：北京搜狗科技发展有限公司等信息。

这件产品是Sogou搜狗为我爱音频网专门定制的一款。

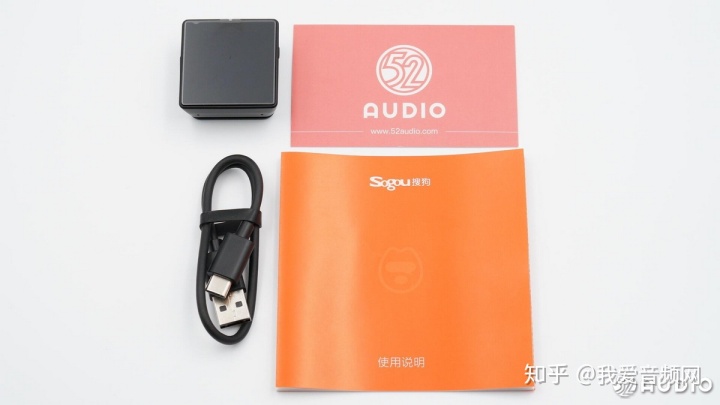

包装盒内有主机、充电线和使用说明书。

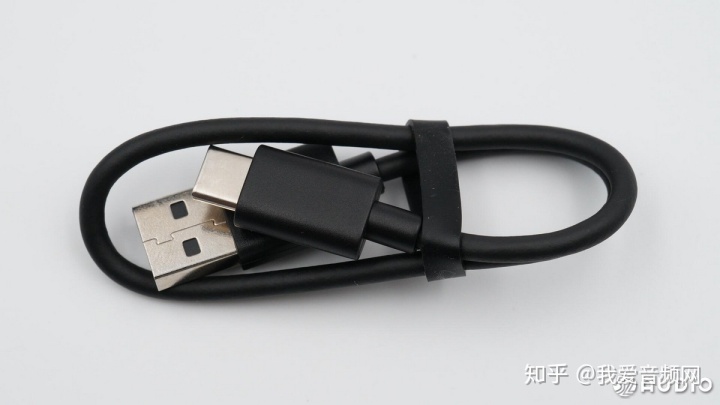

USB-A to Type-C充电线特写。

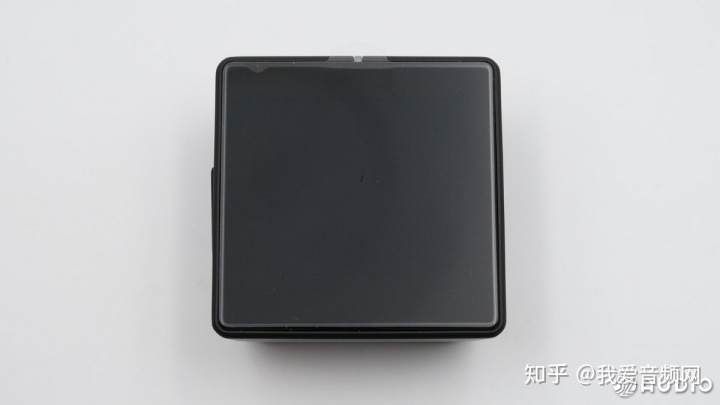

录音笔正面特写，带有出厂贴膜。

可选降噪方式真实音质、人声增强。

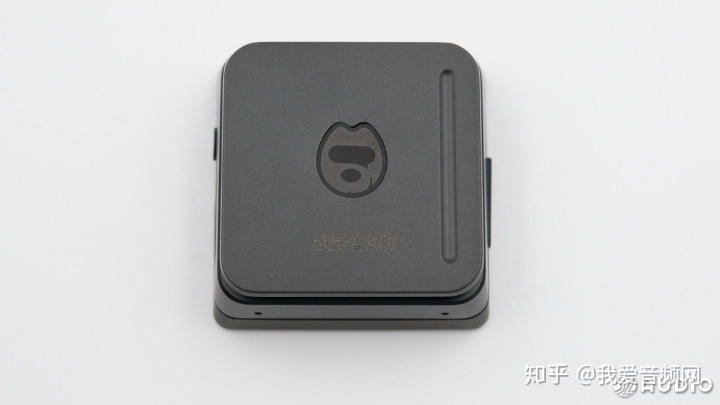

背面有Sogou搜狗的卡通LOGO，我爱音频网定制版。

顶部有录音开关和两颗麦克风开孔，以及指示灯。

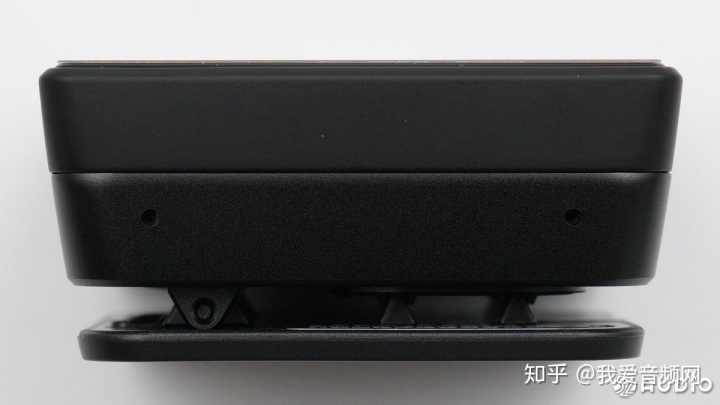

底部还有两颗麦克风开孔，四颗麦克风形成收音阵列提升收音效果。

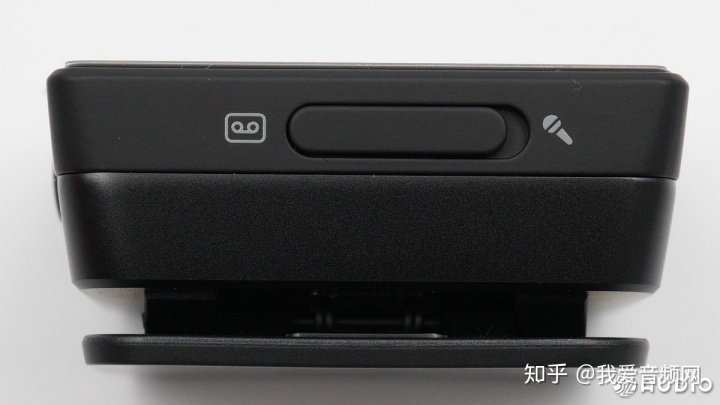

左侧功能开关实现录音模式和麦克风模式的切换。

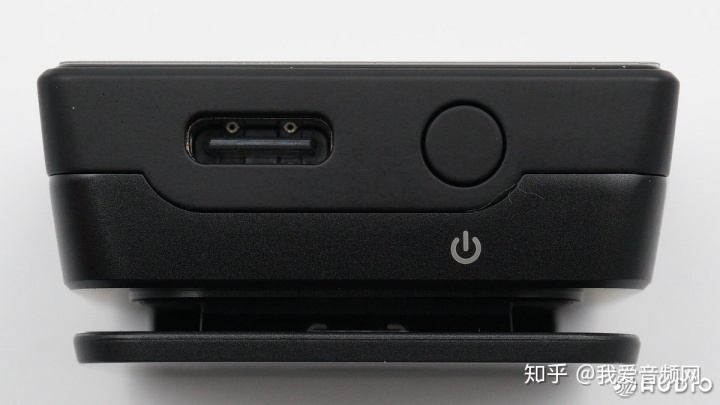

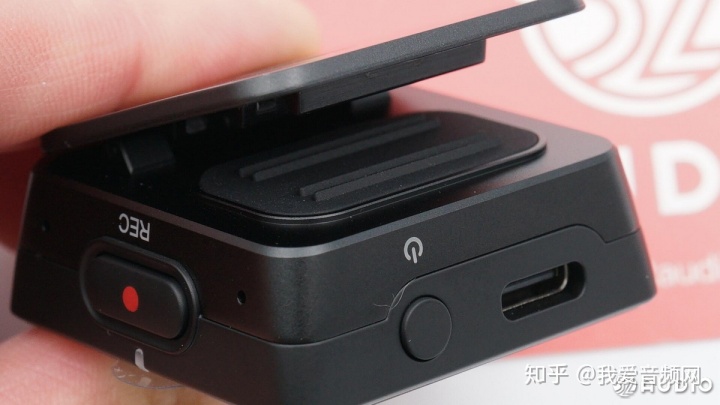

右侧为Type-C充电接口和电源键开关。

背部便携背夹特写，硅胶材质的软垫并做了双排四列凸起，增强摩擦防止滑落。

背夹标签信息有名称：AI录音笔，型号：C208，规格：5V⎓0.5A，CMIIT ID：2020AP7081，以及北京搜狗科技发展有限公司和中国制造等信息。

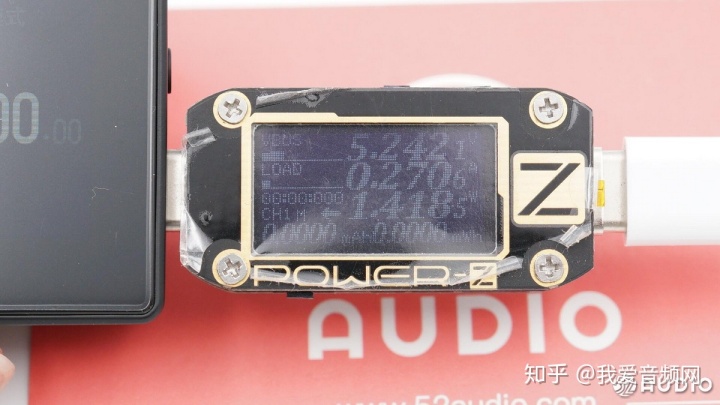

我爱音频网采用ChargerLAB POWER-Z KM001C 对搜狗AI智能录音笔C1 Max进行有线充电测试，充电功率约1.418W。

二、搜狗AI录音笔C1 Max拆解

来到拆解部分，首先加热屏幕边缘掀开屏幕面板。

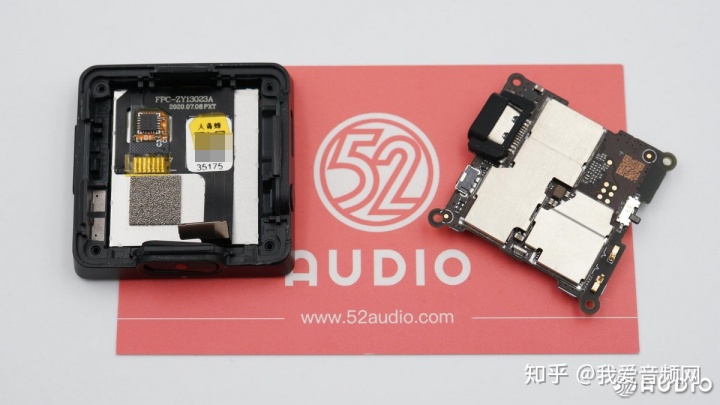

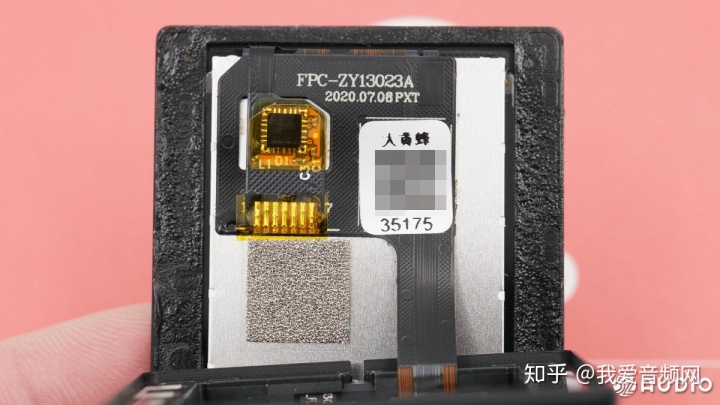

屏幕面板内部结构一览，排线位于屏幕背面，有一颗芯片。

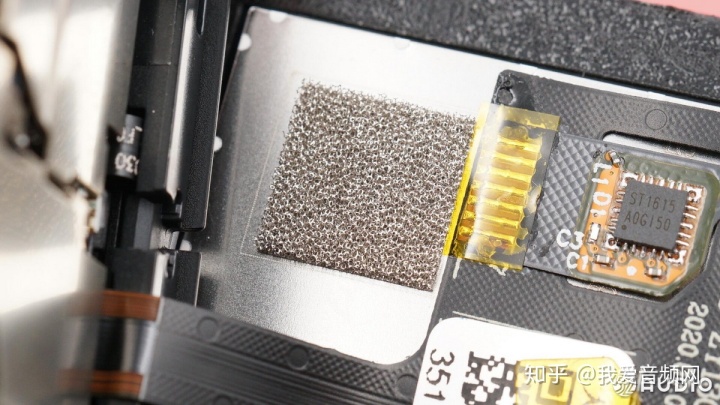

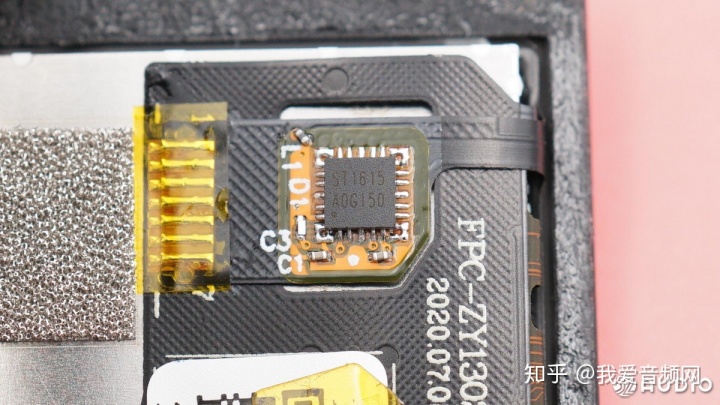

丝印ST1615的触控IC，为屏幕提供触控操作。

导电海绵垫特写，用于屏幕背面接地。

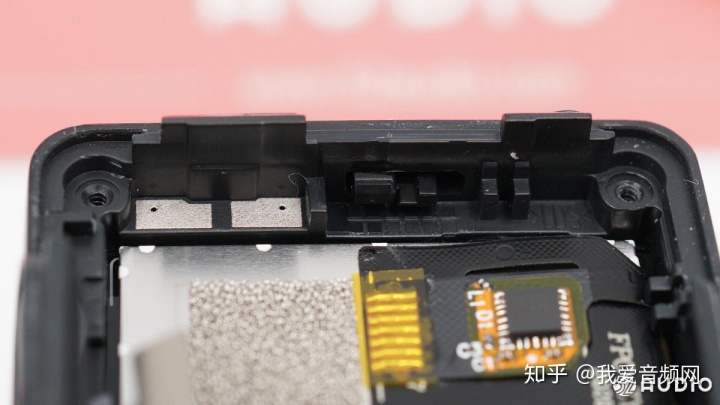

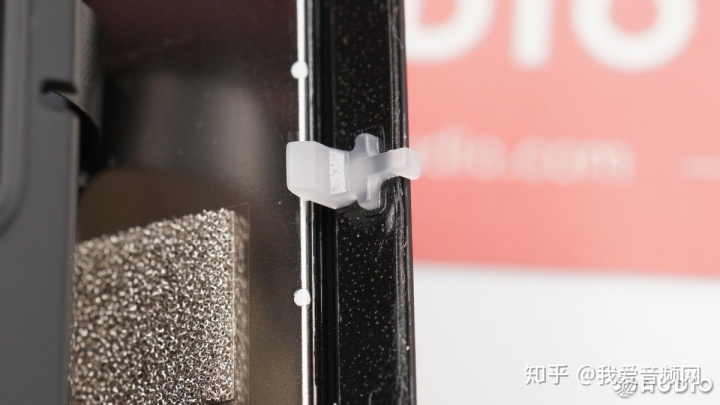

指示灯导光柱特写。

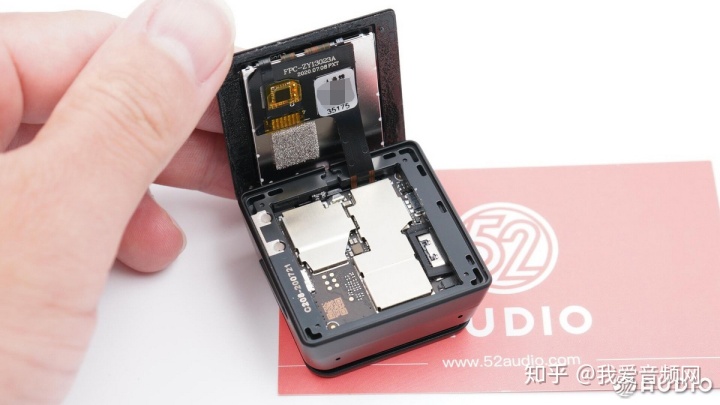

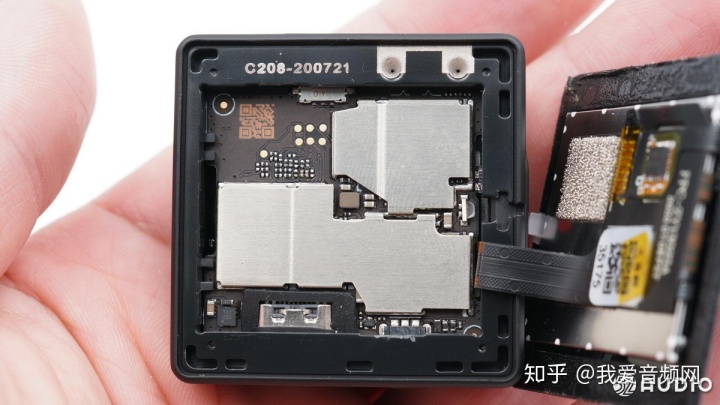

腔体内主板上有两部分金属屏蔽罩覆盖。

LDS激光天线特写。

逐一解开卡扣，即可打开录音笔背板腔体，腔体内是电池单元。

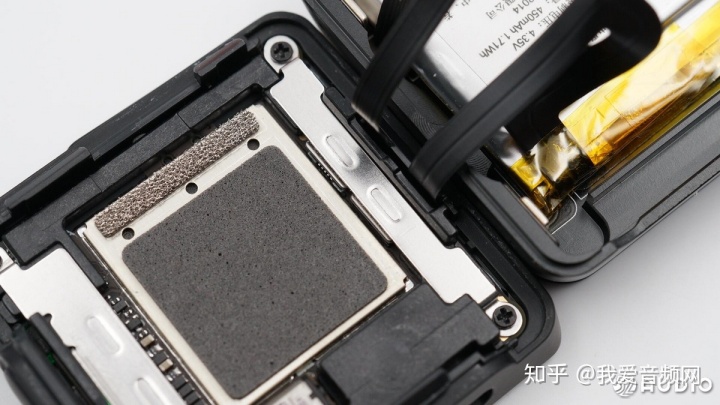

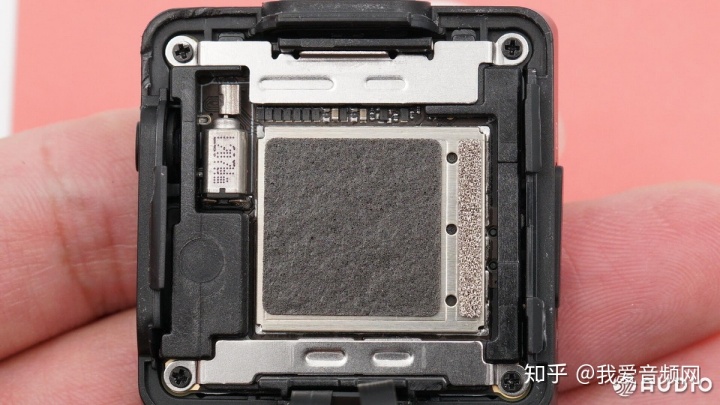

主板腔体背面也有金属屏蔽罩覆盖，金属罩上有缓冲海绵垫和导电海绵，机内有转子震动马达。

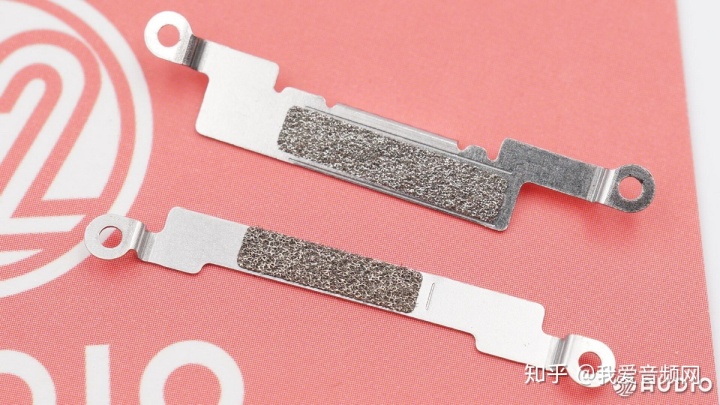

电池排线与主板连接处由长条金属压片固定。

金属压片背面有导电海绵缓冲。

录音笔腔体内部结构一览。

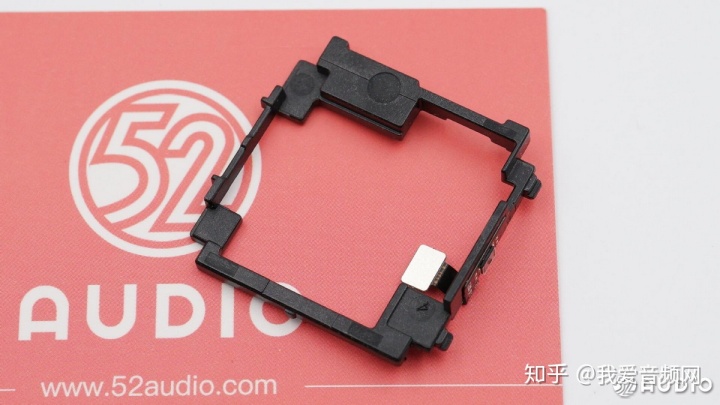

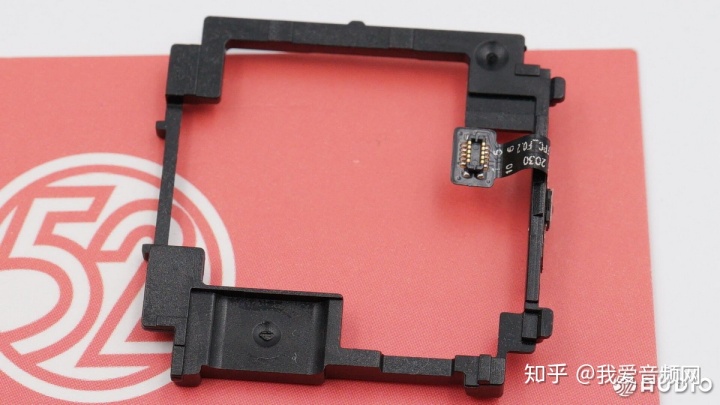

腔体接缝处的缓冲支架正面一览，缓冲支架上贴有REC录音开关排线。

腔体接缝处的缓冲支架背面一览。

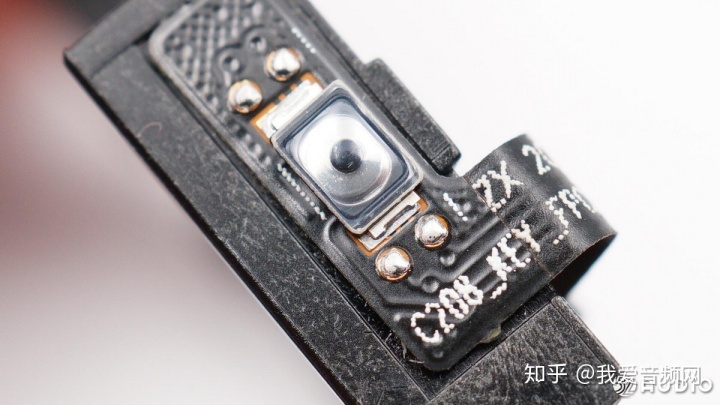

录音开关微动按键特写。

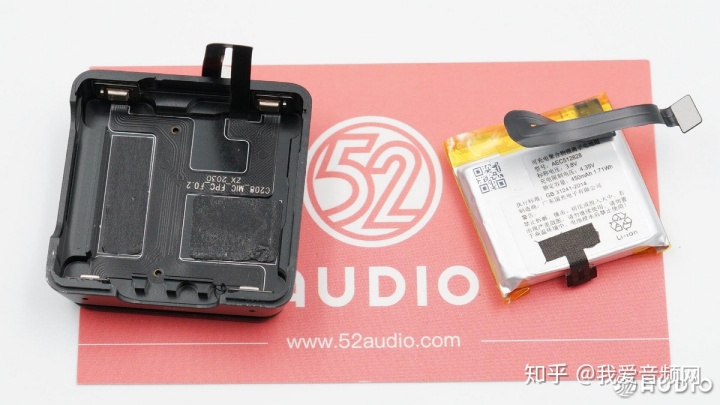

取掉电池背板腔体内部结构一览。

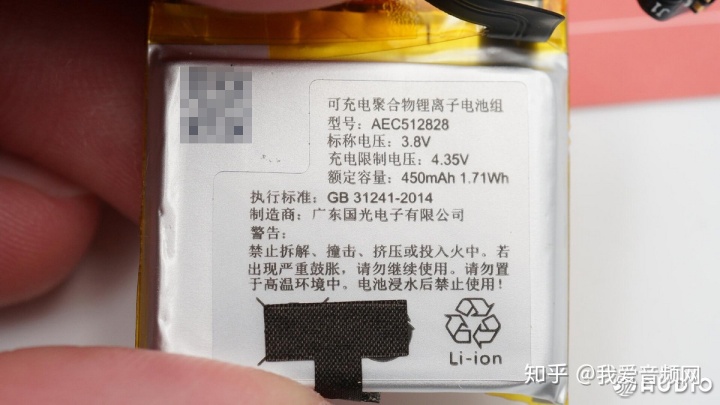

可充电聚合物锂离子电池来自广东国光电子有限公司，型号：AEC512828，标称电压：3.8V，充电限制电压：4.35V，额定容量：450mAh/1.71Wh，执行标准：GB 31241-2014。

电池背面特写。

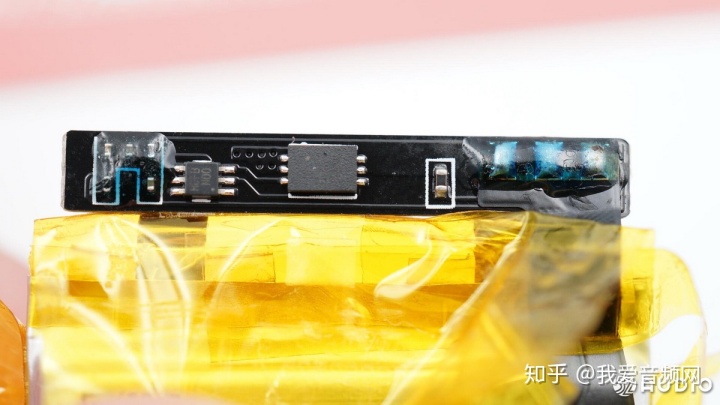

电池有电路保护小板，小板上有电池保护IC和保护管，还有一颗热敏电阻检测电池温度。

电池底部有T型导电布。

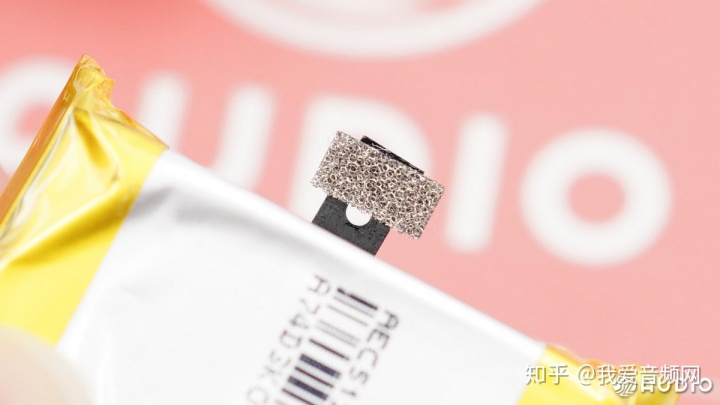

贴布背面有导电海绵。

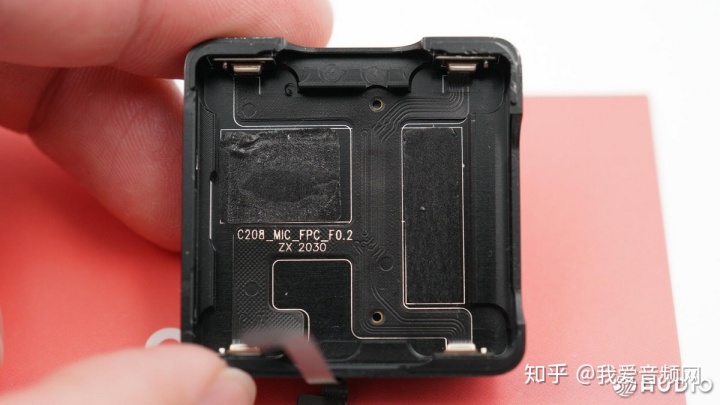

背板腔体内壁上有四颗麦克风，经软排线连接，形成麦克风拾音阵列。

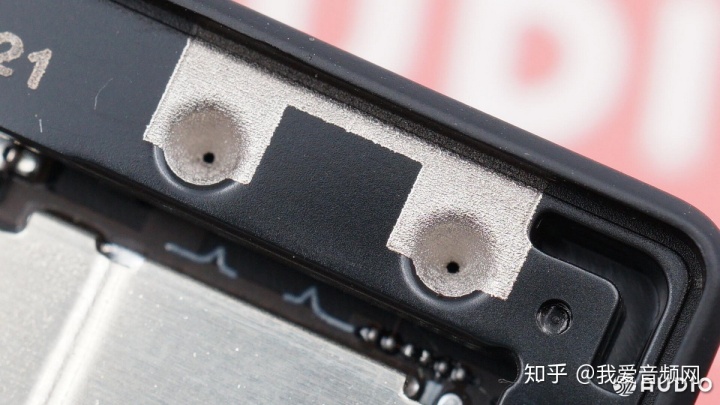

一侧的两颗麦克风特写。

另外一侧麦克风特写。

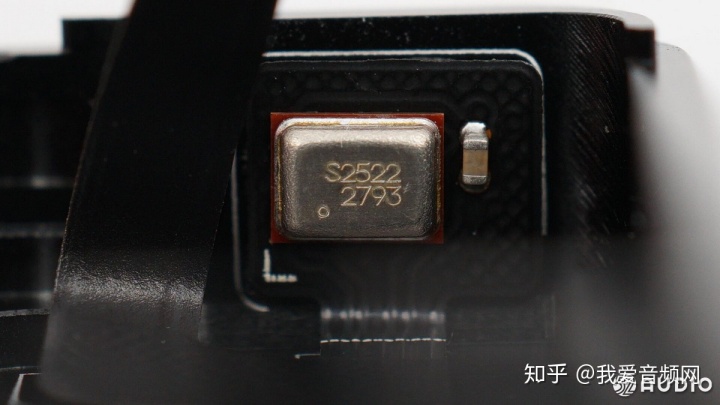

镭雕S2522的MEMS硅麦特写。

Type-C充电接口内部有绝缘橡胶罩防护。

卸掉主板，腔体内部一览。

Type-C充电接口与电源键特写，电源键有硅胶缓冲垫。

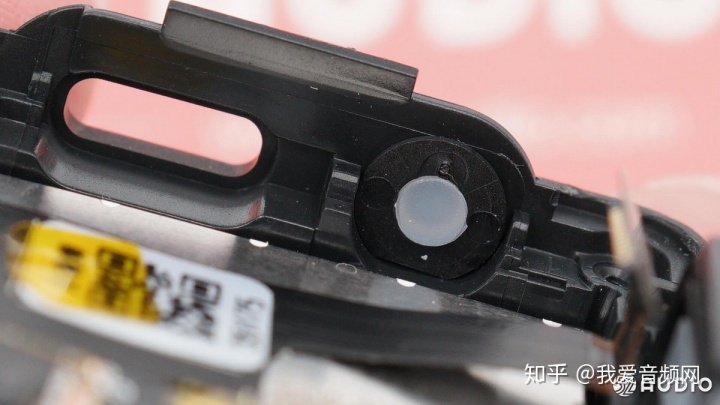

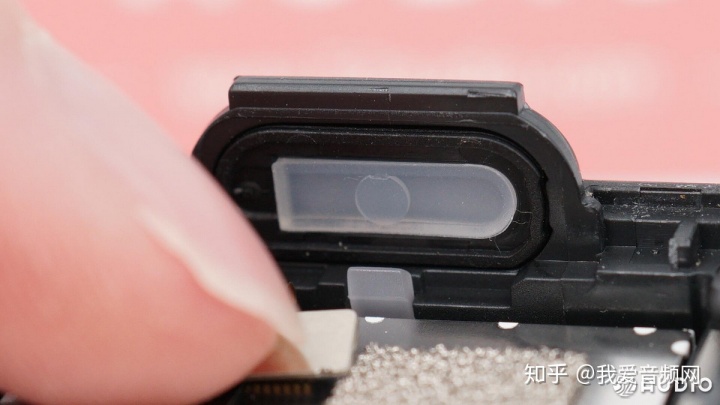

录音开关特写，内部也有硅胶缓冲垫，降低按键噪声。

录音/麦克风切换键滑动结构特写。

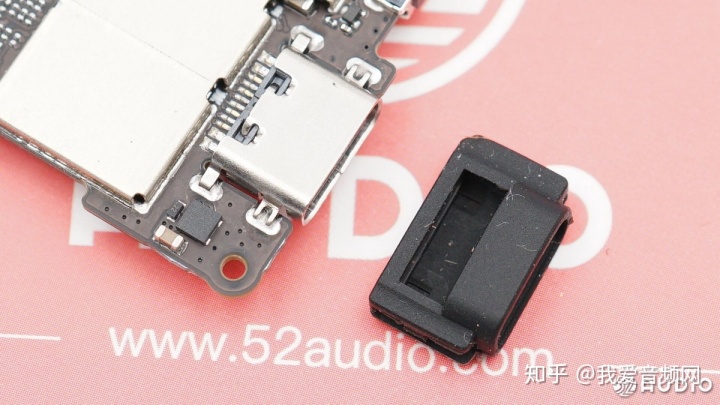

取掉硅胶绝缘防护罩，Type-C充电接口特写，过孔沉板焊接。

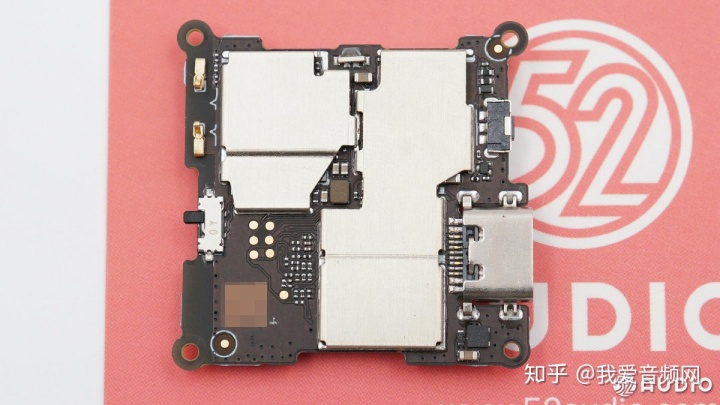

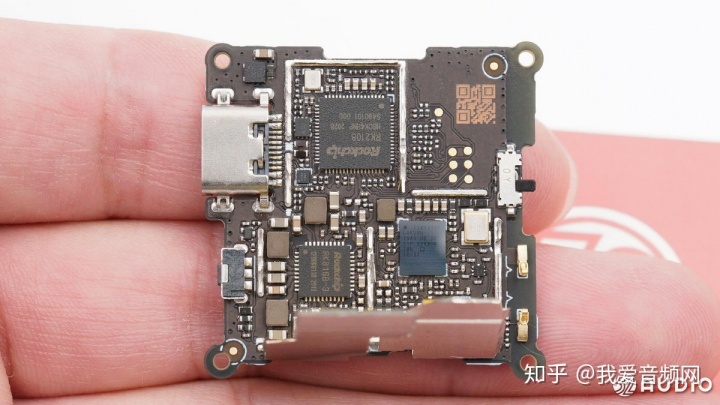

主板正面一览。

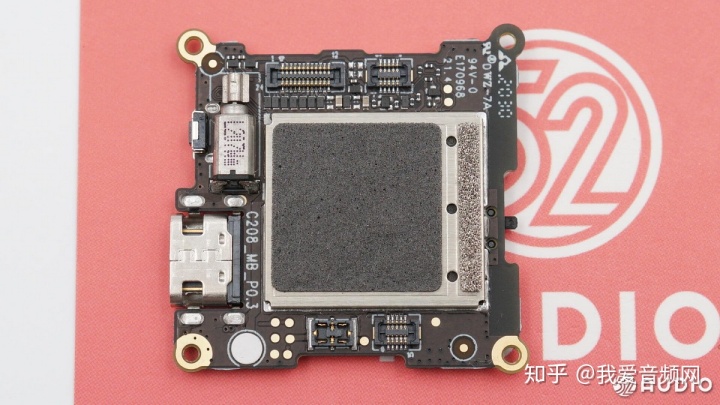

主板背面一览。

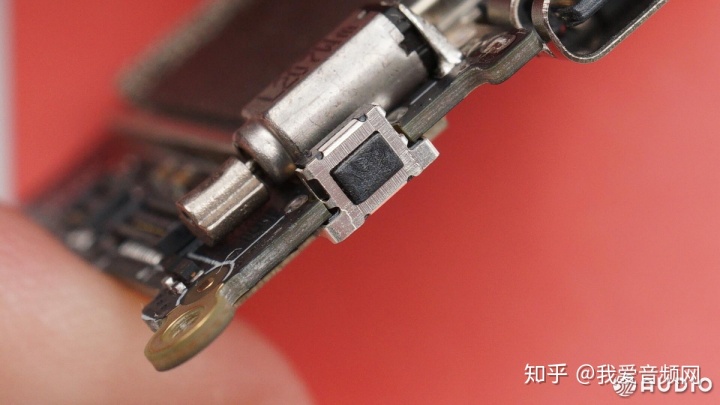

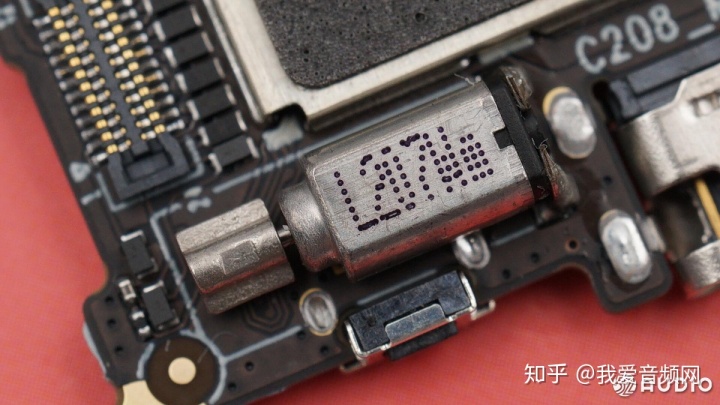

转子马达特写，为录音笔提供振动。

电源键特写，沉板贴片焊接。

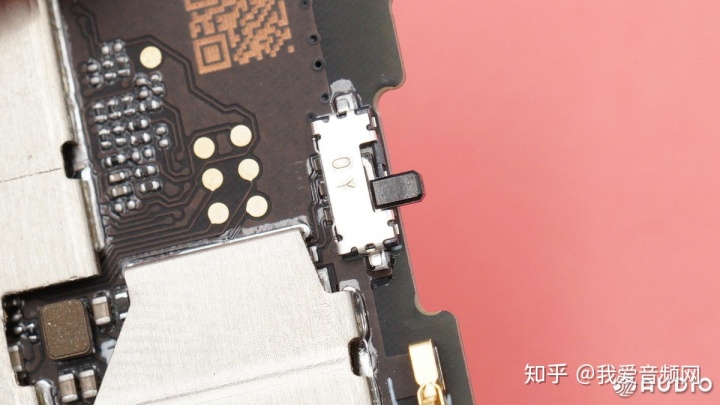

录音/麦克风切换键特写，贴片滑动开关。

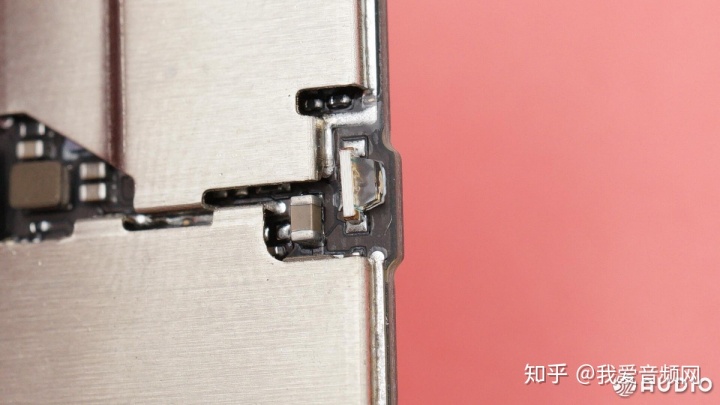

LED指示灯特写。

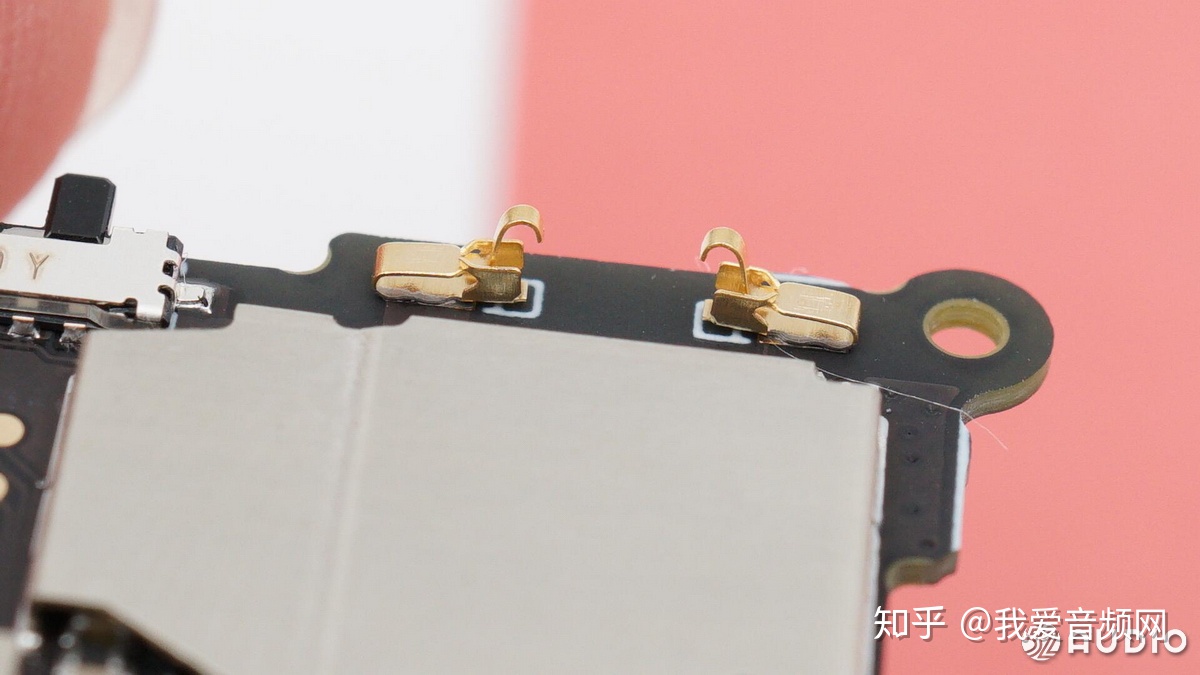

连接LDS激光天线金属弹片。

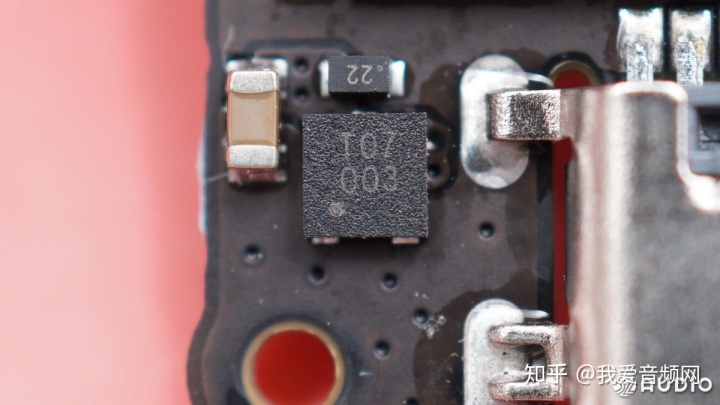

丝印T07的TVS，用于输入过压保护。

主板正面元器件一览。

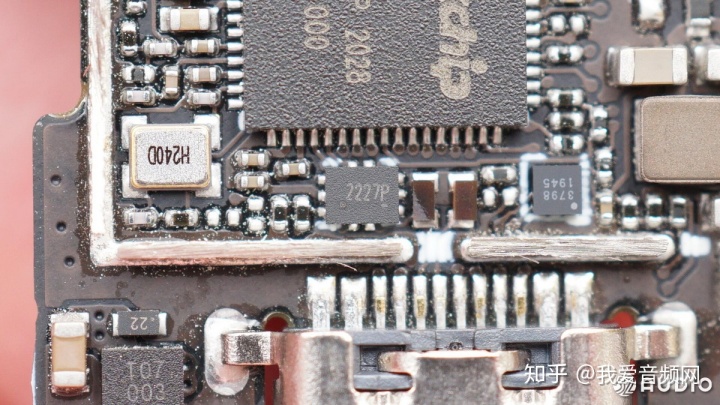

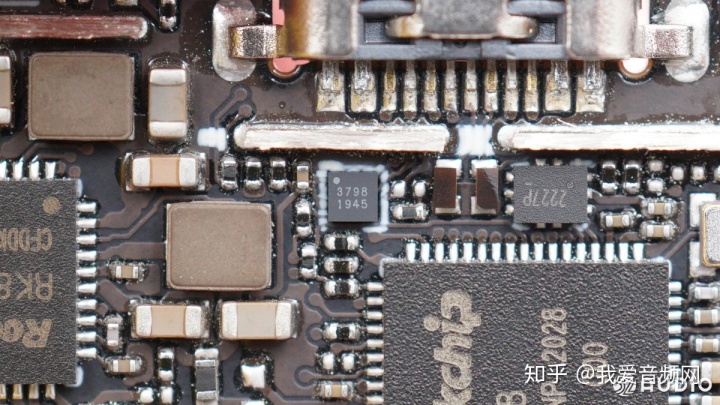

丝印2227P的IC。

丝印3798的IC。

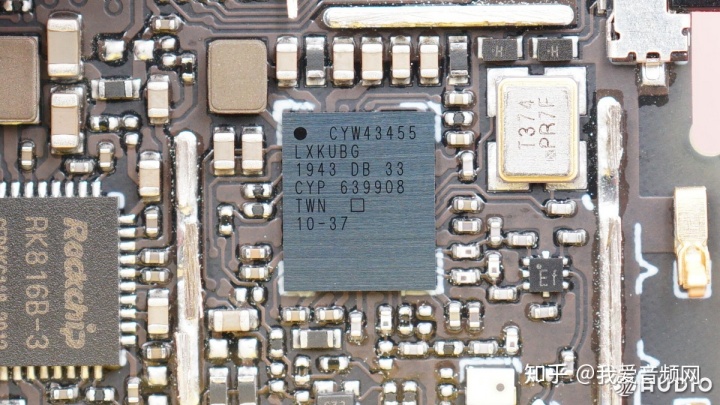

CYPRESS CYW43455 单芯片11n/ac无线芯片，集成蓝牙4.2。

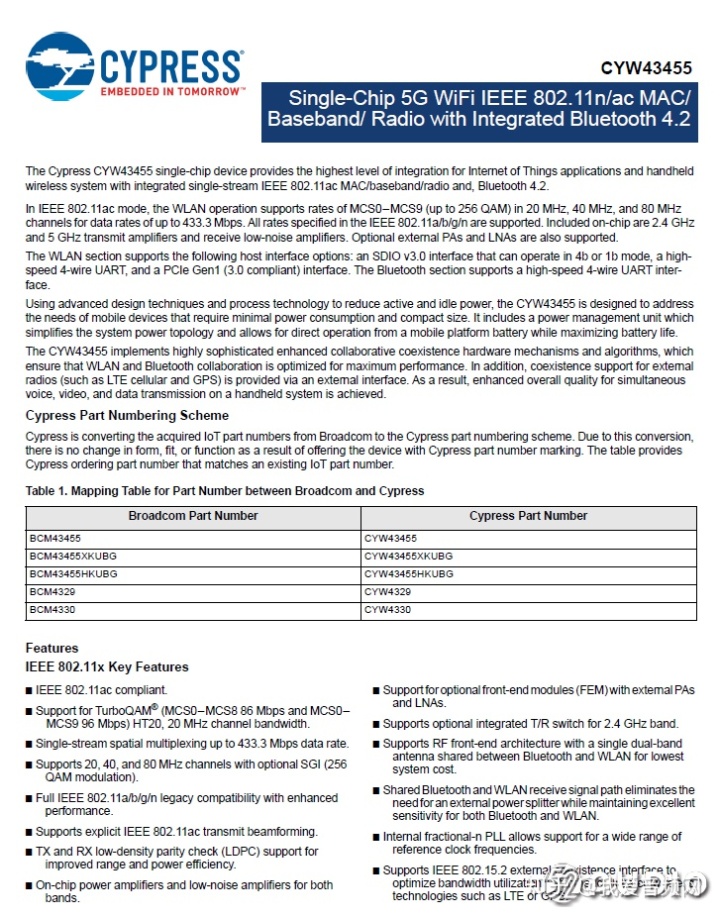

CYPRESS CYW43455 详细资料。

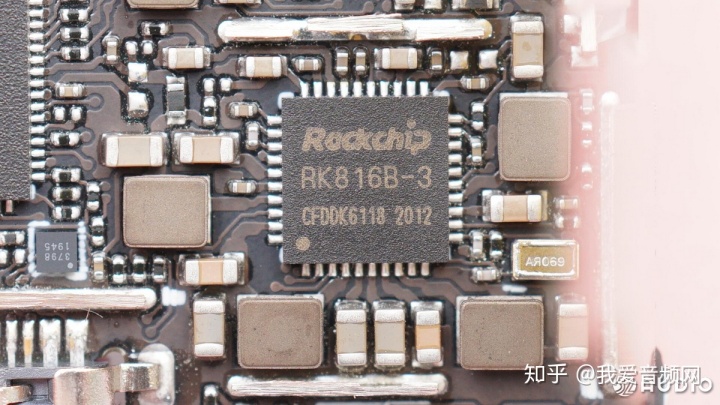

Rockchip 瑞芯微RK816电源管理芯片处理器，是一款高性能 PMIC，集成了 4 个大电流 DCDC、 6 个 LDO、 RTC、 fuel gauge、charge、GPIO 及可调上电时序等功能。

Rockchip瑞芯微 RK2108是针对智能语音市场的专用型芯片，MCU+DSP架构，支持模拟／数字音频接口，MIPI DSI / MCU LCD 接口，USB2.0接口。

RK2108可打造适配各类Android平板的智能语音底座方案， 组成完整的智慧屏产品。通过连接智能语音底座，传统Android平板将升级为带屏智能音箱，可与用户进行互动，回应语音命令并在平板上显示相关情景及内容，极大拓展传统平板的应用场景。

RK2108方案特点包括：内置高性能音频DSP，提供强大的语音信号处理能力；支持音频的前处理，主动降噪，AEC等，实现精准识音；支持与第三方合作定制的唤醒词和离线指令；超低待机、运行功耗。

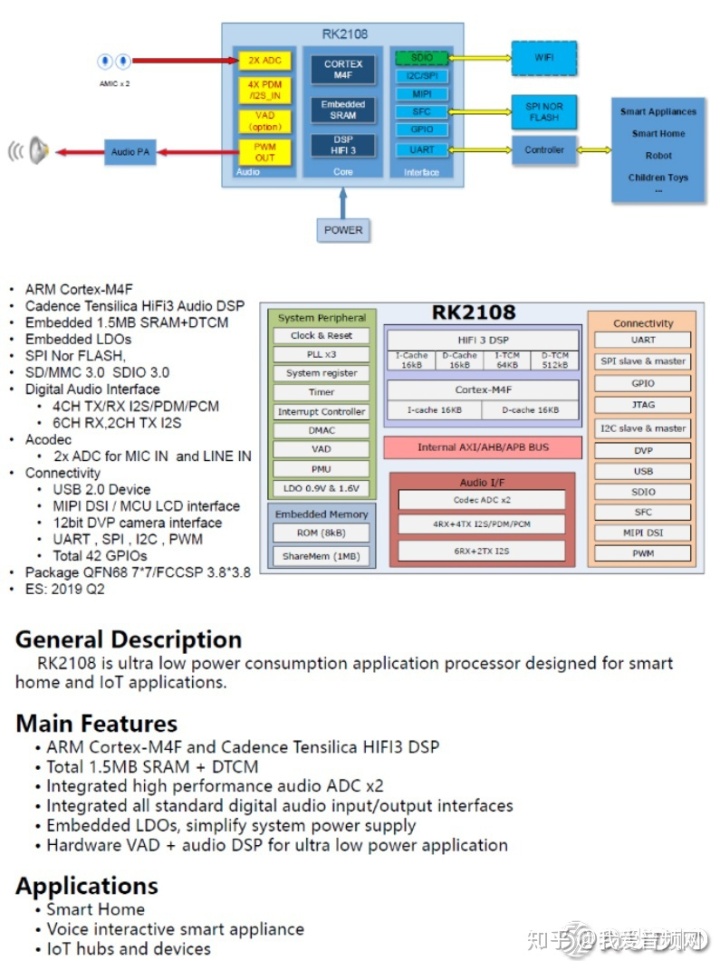

Rockchip瑞芯微 RK2108详细资料图。

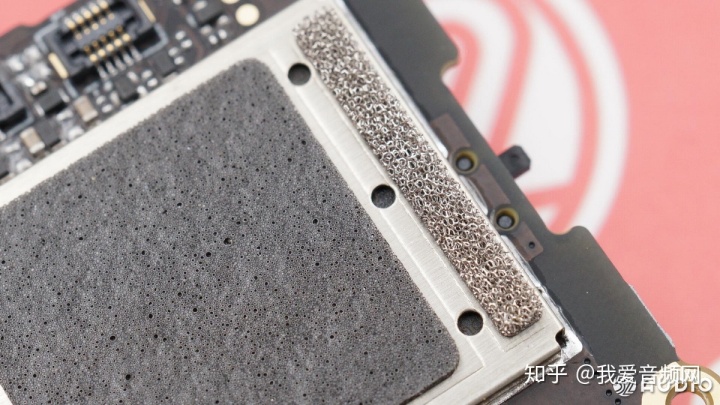

屏蔽罩上导电海绵特写。

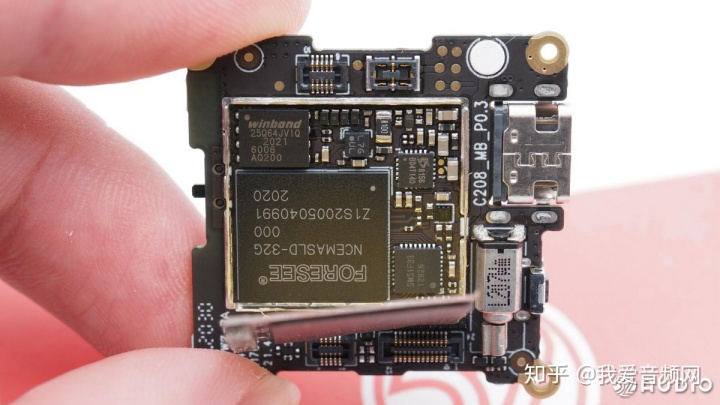

主板背面元器件一览。

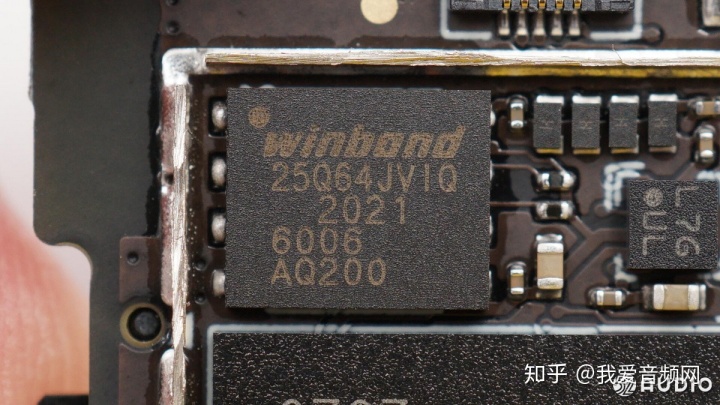

Winbond华邦25Q64JV是具有统一4KB扇区和Dual / Quad SPI的64M位串行闪存，用于存储固件。

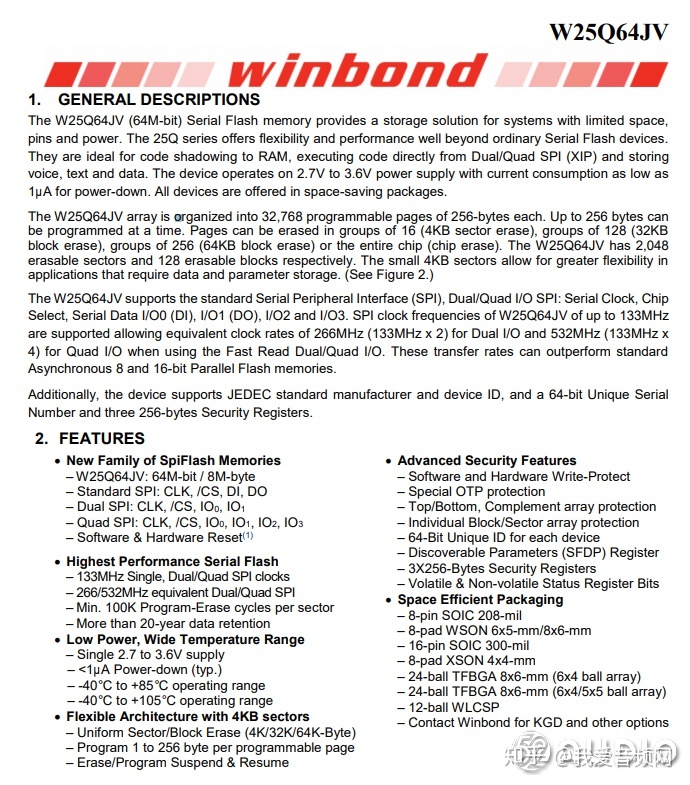

Winbond华邦25Q64JV详细资料图。

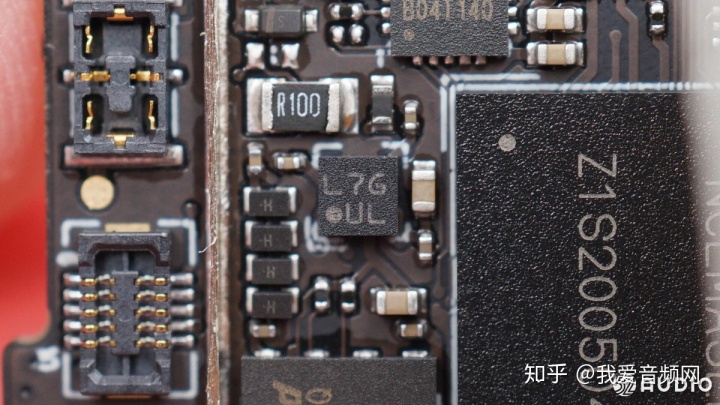

丝印L7G的IC。

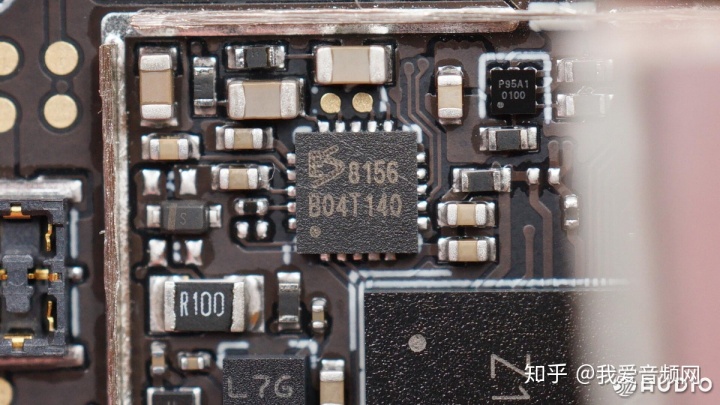

ES顺芯8156高性能立体声音频DAC，用于录音笔回放解码。

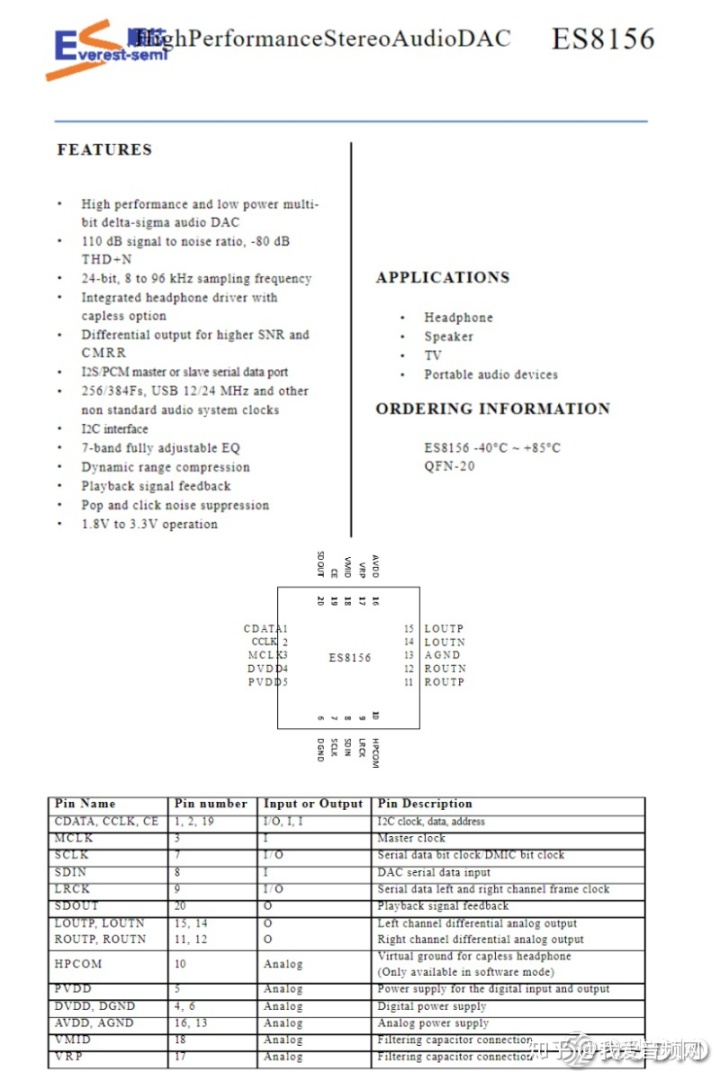

ES顺芯8156详细资料图。

丝印P95A1的IC。

丝印SM51F33的IC。

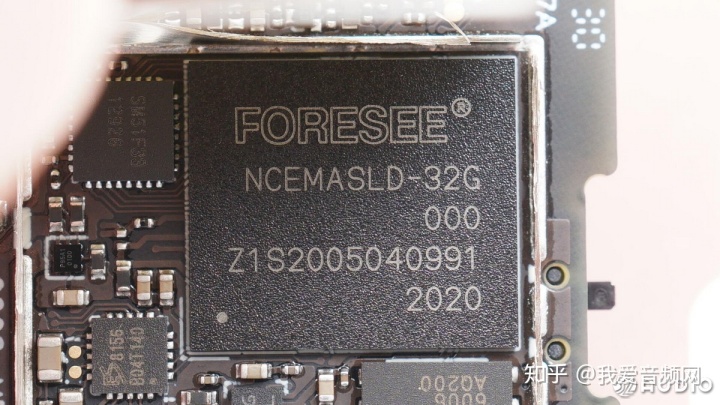

Foresee江波龙电子NCEMASLD-32G eMMC储存，用于用户数据存储。

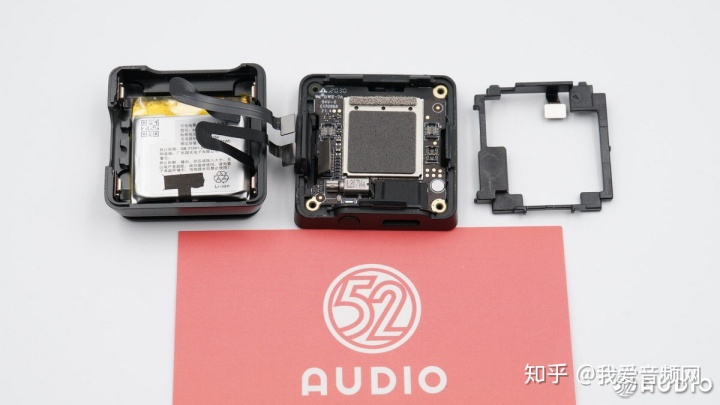

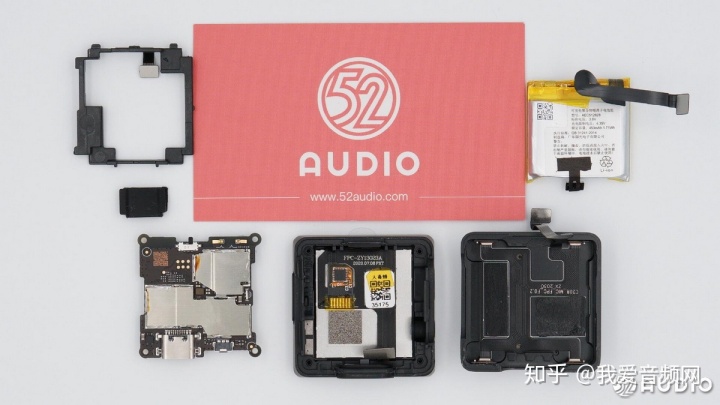

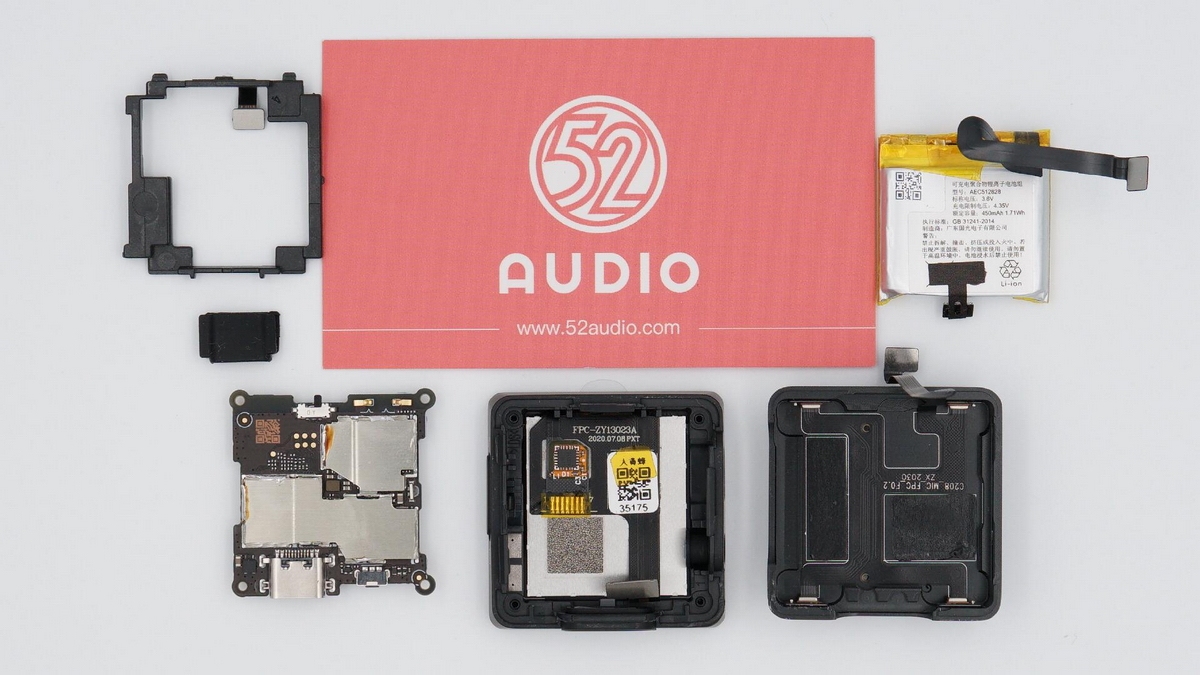

搜狗AI录音笔C1 Max拆解全家福。

三、我爱音频网总结

搜狗AI录音笔C1 Max在外观设计上体型小巧便携，重量仅有33g，佩戴在衣领上不会出现特别明显的下坠。功能丰富，具备强劲的基础录音和转写功能；双机协同还可实现无线麦克风功能，适合直播和拍摄VLOG时使用。同声传译和AI变声功能还增强了其在不同场景下的可使用性。

内部结构上，集成度较高，设计紧凑规整，并且均作了相应的保护。导电海绵的大量应用为其提供良好的接地，降低电磁干扰，避免杂音，保障持续工作的稳定性。
内部配置上，国光电子450mAh锂电池为录音笔提供10h的超长续航，并配备了瑞芯微RK816电源管理芯片处理器；CYPRESS CYW43455 单芯片11n/ac无线芯片，集成蓝牙4.2；瑞芯微 RK2108 芯片，内置高性能音频DSP，提供强大的语音信号处理能力；其他方面还采用了华邦25Q64JV64M位串行闪存，ES顺芯8156高性能立体声音频DAC，江波龙电子NCEMASLD-32G eMMC储存等。
