智慧能源基础之“电气之路”——短路电流计算终结篇

短路电流 (short-circuit current )是电力系统在运行中 ，相与相之间或相与地(或中性线)之间发生非正常连接(即短路)时流过的电流。其值可远远大于额定电流 ，并取决于短路点距电源的电气距离。短路电流计算是电力系统设计的重点和难点，难在周期(非周期)分量计算和不对称短路电流计算。

要点7 注意几个设备的零序电抗(发电机、变压器、限流电抗器、电缆)

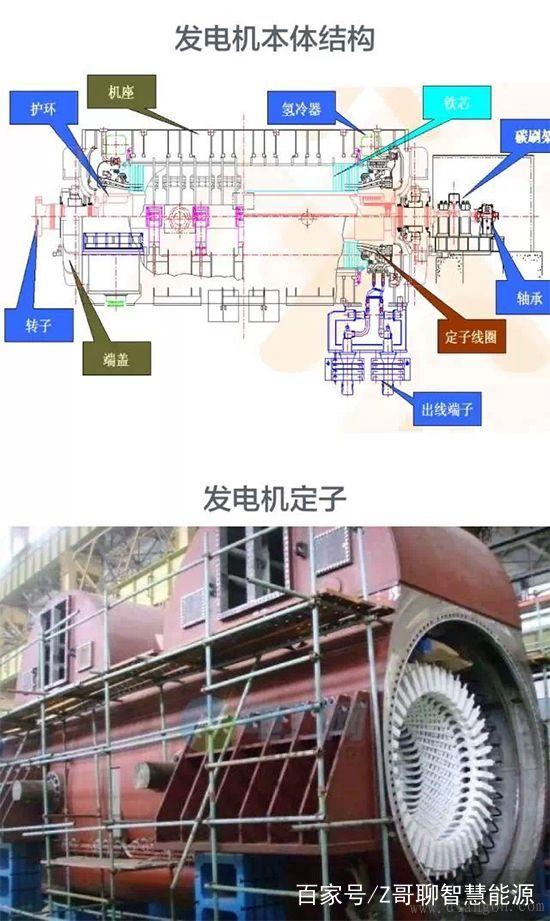

发电机

1)发电机：一般情况下，发电机中性点不接地，零序电流不能通过发电机，零序电抗为无穷大。

2)限流电抗器：取零序电抗等于正序电抗。

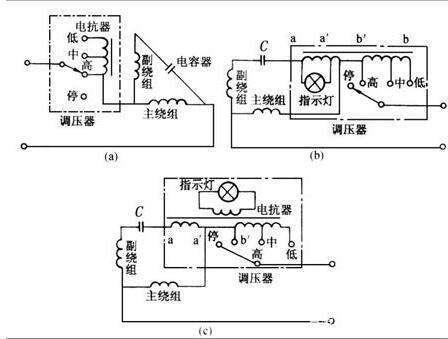

电抗器

​3)电缆：一般通过实测确定，估算时可取零序电抗等于(3.5~4.6)倍正序电抗，正序电抗值有电缆厂家提供。

4)变压器：根据变压器的类型、接线组别、与之相连对侧变压器情况由以上所提到一个基本原则确定。

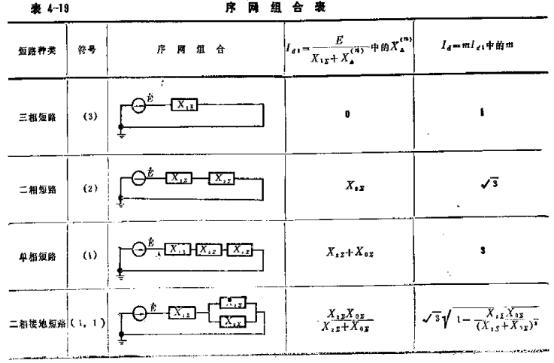

序网组合网

5)380V厂用电系统短路电流计算一般原则

(a)短路时，低压厂用变压器高压侧的电压认为不变，低压侧的短路电流不衰减。

(b)380V中央配电屏的短路电流应考虑异步电动机的反馈电流，它由低压厂用变压器和异步电动机两部分供给，并按相角相同取算数和计算。

(c)低压元件，如不太长的母线和电缆、电流互感器的一次绕组、自动空气开关的过电流线圈及自动空气开关和隔离开关出头的接触电阻等，对低压短路电流都有影响。为了简化计算，可以不考虑占回路总阻抗10%以下的元件。一般情况下只需计及电缆长度超过10m的导体以及300/5A以下的电流互感器一次绕组的电阻。

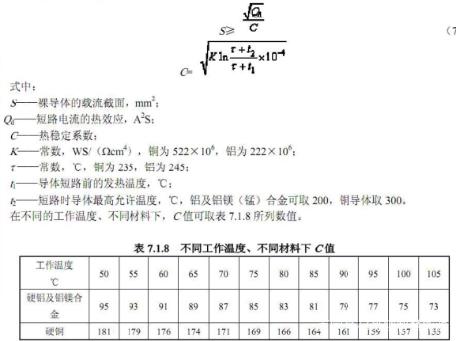

要点8 短路电流热效应的计算

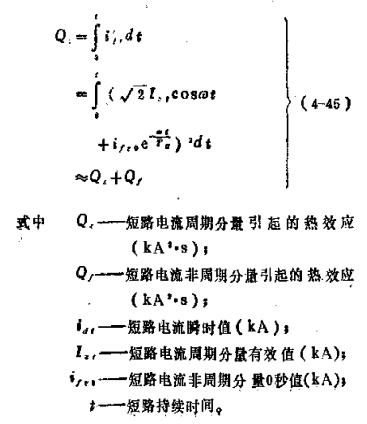

1)短路电流在导体和电器中引起的热效应Q(短路电流周期分量热效应和短路电流非周期分量热效应)

短路电流热效应

注意当为多支路向短路点供给短路电流时，不能采用先算出每个支路的热效应Q，然后再相加的迭加法则。而应先求电流和，再求总的热效应。

2)确定短路电流热效应计算时间时，应遵守下列规定：

(a)对导体(不包括电缆)，宜采用主保护动作时间加相应断路器开断时间。主保护有死区时，可采用能对该死区起作用的后备保护动作时间，并采用相应处的短路电流值。

(b)对电器，宜采用后备保护动作时间加相应断路器的开断时间。

(c)短路电流作用时间，应取保护动作时间与断路器开断时间之和。对电动机等直馈线，保护动作时间应取主保护时间；其他情况，宜取后备保护时间。
