简介：OMRON G3JA三相混合软启动器是针对工业电机设计的控制设备，融合多种技术和保护功能以提升系统可靠性及电机保护。本应用指南深入介绍了软启动器的概念、特点、安装、调试及适用领域，并通过技术案例分析展示了如何在实际工程中使用G3JA软启动器，确保电机的平稳启动和高效运行。三相混合软启动器

1. 三相电机软启动器概述

软启动器作为电机启动系统中的关键组件，近年来在工业领域中应用愈发广泛。其核心作用在于平滑启动大型三相电机，减少启动过程中对电网和机械结构的冲击，进而提升系统的可靠性和延长电机的使用寿命。在本章中，我们将深入探讨软启动器的工作原理、与传统硬启动器的区别，以及在工业应用中的价值。

1.1 软启动器的工作原理

三相电机软启动器通过减少电机起动时的电流，从而降低对电网的瞬间负载以及机械应力。它的核心部件是一个电子控制装置，该装置控制与电机相连的交流接触器，或者通过可控硅（SCR）等半导体开关器件来调节电机的启动电压。以可控硅为例，软启动器逐步增加触发角，从而增加电机两端的电压，实现电机的平稳启动。

1.2 软启动器与硬启动器的区别

硬启动器（直接启动器）通过直接将电机接入全电压网络来启动，这会产生较大的起动电流，一般为电机额定电流的4至7倍，因此，它对电网和电机的冲击极大。相比之下，软启动器通过逐渐增加电压来降低起动电流至额定电流的1至3倍，减少启动时的机械冲击和电能消耗，更适用于需要频繁起停的大功率电机。

1.3 软启动器在工业中的应用价值

工业环境中，对电机的可靠性和控制性要求极高。软启动器不仅能提高生产过程的稳定性，还能减少电机和相关机械设备的维护成本。此外，采用软启动器可以有效减少启动电流，降低对电网的冲击和能耗，从而实现节能减排，符合现代工业发展的可持续性要求。因此，软启动器成为了提升工业自动化水平和实现高效生产的重要设备之一。

2. G3JA软启动器混合技术特点

2.1 G3JA软启动器的技术创新

G3JA软启动器采用了混合技术，其融合了传统软启动器的技术优势，并结合了现代电力电子技术的新成果，以满足更广泛的工业需求。下面将深入探讨其技术创新的核心点。

先进的混合技术原理

混合技术原理主要通过采用功率半导体器件来控制电机启动时的电压和电流。具体而言，G3JA软启动器在启动初期，利用可控硅（Silicon Controlled Rectifier，SCR）等功率半导体器件降低电机的电压，以此减小启动电流，避免对电网和电机造成冲击。随着电机逐渐加速，SCR逐渐调宽导通角，最终全导通，实现电机的正常运行。

通过这种技术，G3JA软启动器可以有效控制电机的启动电流，保护电机和设备不受损害，同时也能减少对电网的冲击，提高整个系统的稳定性和可靠性。

混合技术在软启动中的应用实例

以一个实例来说明G3JA软启动器的混合技术是如何应用于实践的。假设有一台大功率的泵送设备，使用传统的直接启动方式时，启动电流过大，会导致电网电压瞬间下降，影响其他设备的正常运行，甚至损坏电机和接触器。

在应用了G3JA软启动器后，启动过程被分为几个阶段：初始电压设定在较低的水平，使得启动电流不超过额定电流的1.5倍；随着启动过程的进行，电压逐渐升高至额定值，从而平稳地将电机从静止状态加速到工作状态。这不仅降低了启动电流，还保护了电机和供电设备不受损害。

graph LR
A(启动命令) --> B(初始电压设定)
B --> C{电流检测}
C -->|超过设定值| D(电压逐步上升)
C -->|未超过设定值| E(电机加速)
D --> E
E --> F(电机达到额定转速)
F --> G(全导通运行)

上图展示了G3JA软启动器启动过程的逻辑控制流程，确保了整个启动过程的安全与平稳。

2.2 G3JA软启动器的性能优势

提高启动效率

G3JA软启动器具备优化的启动算法，能够根据不同电机和负载的情况，自动调整启动曲线，从而保证电机以最高效的方式启动。这不仅节约了电能，还能提高生产效率，缩短启动时间。

降低能耗与噪音

由于采用了先进的混合技术，G3JA软启动器可以在启动过程中控制电流的上升速度，减少电机的冲击性启动，从而降低能耗和噪音的产生。这对于改善工作环境和提升员工的工作满意度是极其有益的。

延长电机寿命

频繁的高电流启动会加速电机绝缘的老化，缩短电机的使用寿命。G3JA软启动器通过减小启动电流，降低了对电机绝缘的损害，延长了电机的使用寿命，为企业节省了设备更新的成本。

通过本章节的介绍，我们了解到G3JA软启动器的技术创新和性能优势，以及其在工业应用中带来的实际效益。接下来的章节将深入探讨G3JA软启动器的多模式操作功能，以进一步展示其在工业应用中的灵活性和实用性。

3. 多模式操作功能

3.1 G3JA软启动器的操作模式

3.1.1 电压斜坡模式

电压斜坡模式是G3JA软启动器中的一种常见操作模式，它通过逐渐增加电压来降低电机启动时的电流冲击。这种模式适用于大多数负载条件，并且可以有效地减少启动过程中的机械和电气应力。电压斜坡模式允许用户设定一个启动电压的斜率（即启动电压随时间变化的速率）。

在此模式下，软启动器将按照预先设定的斜率逐渐提升电压，直到电机达到所需的工作电压。通过这种方式，可以有效避免电机启动时电流的突变，从而保护电机和电网免受损害。

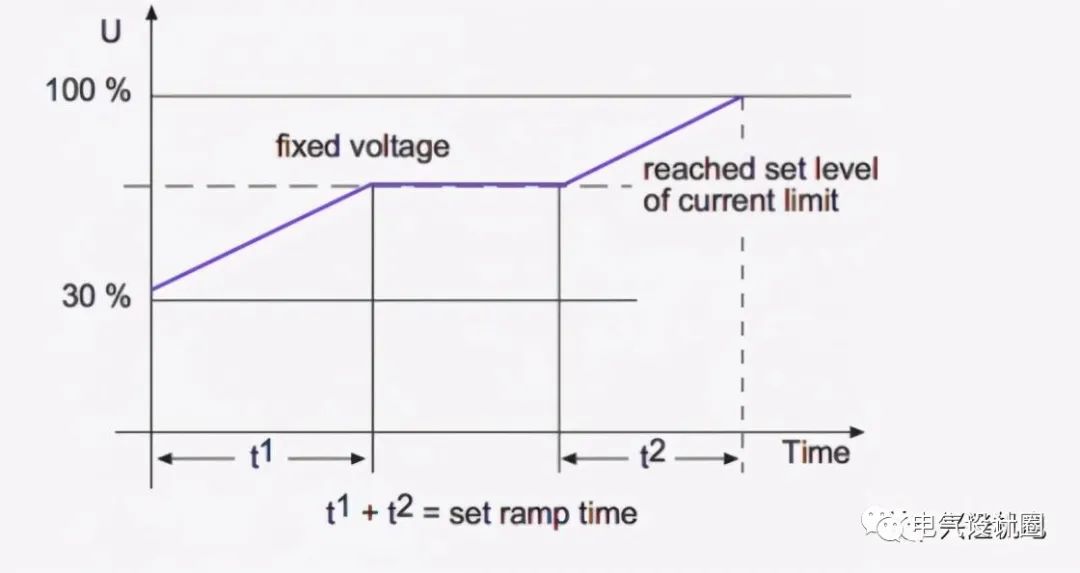

3.1.2 限流模式

限流模式是一种更为保守的启动方式，它限制了启动时的电流不会超过一个预设值。这种模式特别适用于那些对启动电流有限制要求的应用场合，比如在电源容量有限的情况下。限流模式下，软启动器会监控并控制启动电流，确保其不会超过设定值。

在限流模式中，软启动器将实时监控电机电流，并根据反馈调整输出电压，保持电流在设定限制内。这种方式虽然启动时间可能相对较长，但可以有效减少对电网和电机的冲击，延长设备的使用寿命。

3.1.3 脉冲启动模式

脉冲启动模式提供了一种冲击力较强的启动方式，适用于那些启动转矩要求较高的应用。在这种模式下，软启动器会在启动初期提供一个较高的电压脉冲，以迅速达到所需的启动转矩。脉冲之后，电机的电压将逐步降低到正常运行水平。

脉冲启动模式为启动时提供了额外的动力，有助于克服高惯量负载和高静摩擦负载带来的挑战。然而，这种模式对电机和电网的冲击相对较大，因此使用时需要格外注意。在应用脉冲启动模式时，用户应该根据具体的应用需求和设备承受能力，仔细设定脉冲的高度和持续时间。

3.2 模式的切换与应用场景分析

3.2.1 不同模式的适用场景

每种操作模式都有其特定的适用场景，用户需要根据实际应用需求和电机特性来选择最适合的启动模式。例如，对于大多数标准应用，电压斜坡模式是理想的选择，因为其平衡了启动性能和对电机及电网的保护。而在需要快速响应或高启动转矩的应用中，脉冲启动模式则更为适用。

对于那些对启动电流或电网冲击有严格限制的场合，限流模式将是不二之选。用户在选择模式时应该综合考虑电机类型、负载特性、电网条件以及对启动速度和启动转矩的具体要求。

3.2.2 模式切换对启动效果的影响

切换不同操作模式会对启动效果产生显著影响。电压斜坡模式提供了一个平滑的启动过程，有利于保护电机和延长设备寿命，但启动时间较长。限流模式虽然可以有效控制电流，但可能会导致启动过程更加缓慢，并且如果设定不当，可能会造成电机无法获得足够的启动转矩。

脉冲启动模式虽然启动速度快且转矩大，但对设备的冲击也会更大。用户在选择启动模式时，需要权衡启动性能和设备保护之间的关系，并根据实际情况进行相应的调整。

在实际应用中，合理的模式切换可以显著提升系统的整体效率和可靠性。例如，在某些应用中，可以采用限流模式进行启动，待电机达到一定的转速后再切换到电压斜坡模式，这样可以在保护电机的同时，确保系统尽快进入稳定运行状态。

下面是一个示例表格，展示了三种模式在不同场景下的适用性：

| 操作模式 | 标准应用适用度 | 高启动转矩需求适用度 | 启动时间 | 保护电机与电网效果 | |-------------|--------------|-------------------|--------|------------------| | 电压斜坡模式 | 高 | 低 | 长 | 高 | | 限流模式 | 中 | 中 | 中 | 非常高 | | 脉冲启动模式 | 低 | 高 | 短 | 低 |

通过以上分析可以看出，选择合适的操作模式对于确保电机启动性能和长期稳定运行至关重要。用户在实际应用中需要根据具体情况进行灵活选择和调整。

4. 全面电机保护措施

4.1 G3JA软启动器的保护机制

4.1.1 过载保护

G3JA软启动器中的过载保护是重要的安全功能之一，用于防止电机因长时间过载工作而导致的过热损害。为了实现过载保护，软启动器内置了过载继电器（OLR），其工作原理是监测电机电流和设定的过载阈值进行比较。如果电流超过预设值，该继电器会动作，从而切断电机电源或发出警告信号。

在实际应用中，过载保护参数的设置通常根据电机的额定电流以及工作环境来确定。例如，如果电机的额定电流为100A，通过设置保护参数为120A，超过这个值时系统会认为是过载并采取相应措施。

4.1.2 短路保护

短路保护是G3JA软启动器中用来立即切断电机电源的功能，以防发生电路短路时造成严重损害。软启动器内置的断路器或保护继电器会在检测到异常高电流时迅速动作。短路保护的关键是其响应时间必须足够短，以便在有害过流发生之前切断电路。

短路保护的动作电流一般设定得很高，以确保正常启动和运行中的电流峰值不会误触发保护动作。例如，可以设置为电机额定电流的15倍，这样在正常的启动电流峰值下不会触发保护，而在发生短路时，电流会迅速上升到这个阈值以上，触发保护动作。

4.1.3 失相和逆相保护

失相和逆相是电机运转中常见的异常情况，可能导致电机无法正常工作甚至损坏。G3JA软启动器提供了失相和逆相保护功能，以确保电机安全。

失相保护是当供电系统中出现某一相的电压缺失时，软启动器能够检测出来并停止电机，以避免单相运行对电机的损害。
逆相保护是当电机的相序接反时，软启动器能够检测并切断电源，防止电机反向运转，这通常会造成机械结构的严重损伤。

4.2 保护功能的设置与调试

4.2.1 保护参数的设定方法

保护参数的设定需要根据电机的规格和实际工作环境进行调整。这通常在软启动器的控制面板或通过软件配置工具进行。以下为设定保护参数的一般步骤：

首先，在软启动器上按入菜单键，进入主菜单。
选择“保护”功能。
选择“过载保护”子菜单，并设定适当的过载电流值。
对于短路保护，同样选择相应的子菜单并设置一个比额定电流高得多的电流阈值。
在“失相”和“逆相”保护中，启用保护选项并设定所需的动作时间或延迟。

每一步操作通常都会有屏幕显示指导，方便用户按照实际需求进行参数设置。

4.2.2 保护功能的现场调试技巧

在保护功能调试过程中，重要的是确保所有保护功能均能正确响应异常情况。以下是一些现场调试技巧：

在进行调试前，确认软启动器的输出端子和电机的输入端子已正确连接。
使用可调节的负载，模拟过载和短路条件，观察软启动器的保护功能是否如预期般工作。
在失相和逆相保护调试中，可临时调整供电相序或断开某一相，检查软启动器是否能在规定的动作时间内响应。
在所有测试完成后，记录下所有的保护参数设置值，这些值对于电机的安全运行至关重要。

通过这种细致的设置与调试，G3JA软启动器能够为电机提供全面的保护措施，确保工业自动化系统的稳定运行。

5. 智能控制与可编程性

5.1 G3JA软启动器的智能控制技术

5.1.1 智能控制系统的组成

智能控制在G3JA软启动器的设计中占据了中心位置，它使得软启动器不仅仅是一个简单的电气启动设备，而是一个能够根据实际负载和工作条件自动调整运行参数的智能系统。智能控制系统的组成主要包括以下几个方面：

传感器系统 ：用于实时监测电机的运行状态，包括电流、电压、温度等关键指标。
中央处理单元（CPU） ：CPU是智能控制的大脑，负责处理传感器收集的数据，并根据预设的算法做出决策。
用户界面 ：允许用户输入控制参数、启动或停止电机，并实时显示系统状态。
通讯模块 ：具备与其他设备通讯的能力，例如通过Modbus或Profibus协议与PLC或SCADA系统连接。
执行机构 ：接收CPU的控制信号，执行如开关接触器或调节晶闸管门极脉冲的任务。

智能控制系统使得软启动器能够在运行过程中自动调整启动和运行参数，以适应电机负载的变化，从而达到更平滑的启动和更精确的控制。

5.1.2 智能控制的优势与应用场景

智能控制技术为G3JA软启动器带来了多方面的好处，尤其在复杂工业环境中，这些优势尤为明显。主要表现在：

动态适应性 ：自动识别电机负载的变化，并调整启动电压和电流，以最小的电流冲击启动电机。
节能效果 ：通过优化启动过程，智能控制减少了能源消耗，尤其在低负载或频繁启动的工况下。
延长设备寿命 ：减少启动时对电机和负载机械部件的冲击，降低磨损，从而延长整个系统的寿命。
提高生产效率 ：由于启动过程更加平稳，能够减少生产线上的停机时间，提升整体的生产效率。

应用场景包括但不限于：

连续生产线 ：在需要频繁启动和停止的生产线上，智能控制可减少启动时的冲击和能耗。
重载应用 ：在诸如起重机、输送带等重载启动的场合，智能控制能够实现更为平稳的启动。
多电机系统 ：在多电机联动的系统中，智能控制能协调各电机的启动和运行，以达到最佳的运行效率。

5.2 G3JA软启动器的可编程特性

5.2.1 参数编程与设置

G3JA软启动器的可编程特性为用户提供了极大的灵活性，可以根据具体应用需求调整控制参数。主要的参数设置包括：

启动电压和电流限制 ：设定电机启动时允许的电压和电流的最大值。
启动时间 ：控制电机从启动到达到额定转速所需的时间。
加速斜率 ：设定电机从零转速到额定转速的加速曲线。
减速斜率 ：设定电机从额定转速到停止的减速曲线。
过载保护参数 ：根据电机的额定参数设置过载保护阈值。

参数的编程通常通过前面提到的用户界面进行，为了安全起见，一些参数可能需要通过输入密码才能修改。所有的参数都应该根据电机和负载的具体情况仔细设定，以确保启动过程的安全性和可靠性。

5.2.2 用户自定义启动曲线

除了预设的启动曲线外，G3JA软启动器允许用户自定义启动曲线。用户可以根据实际负载的特性来设计启动曲线，以实现最佳的启动效果。例如，在一些对启动精度要求很高的应用中，自定义启动曲线可以确保电机启动时的平稳性，避免机械冲击。

自定义启动曲线的步骤通常包括：

数据采集 ：记录电机在各种负载条件下的运行数据。
曲线设计 ：根据采集到的数据，使用专用软件设计启动曲线。
曲线验证 ：通过模拟或实际运行测试曲线的性能。
曲线调整优化 ：根据测试结果调整启动曲线，直到达到满意效果。

以上步骤需要专业的知识和经验，特别是在设计复杂的启动曲线时，通常需要电机工程师或自动化专家的协助。

为确保本章节内容的质量和准确性，务必对软启动器的工作原理和编程细节进行详细说明，并举例说明不同启动模式在实际应用中的影响。此外，可以通过实际的系统测试案例，展示软启动器在特定工作条件下的性能表现和优化策略。

6. 安装调试便利性

6.1 G3JA软启动器的安装流程

6.1.1 安装前的准备工作

在开始安装G3JA软启动器之前，需要对安装环境进行全面的评估和准备工作。首先，确认现场是否具备安装设备所需的电气条件，包括电源容量、电压等级以及接地条件是否符合要求。其次，应检查周围环境是否符合G3JA软启动器的使用规格，例如温度、湿度、防尘、防腐蚀等。此外，确保安装手册和必要的工具、备件齐全，并且操作人员应熟悉安装流程和安全措施。

6.1.2 硬件安装步骤详解

G3JA软启动器的硬件安装步骤如下：

断开电源 ：在进行任何硬件连接之前，务必确保电源已切断，并挂上警告标签，以防止未经授权的电源开启。
固定装置安装 ：选择合适的安装位置，通常为平坦、通风良好的区域，将软启动器固定在安装板或墙上。
连接主电路 ：根据电气设计图，将电机的三相输入线和输出线正确连接到软启动器的相应端子上。
辅助电路连接 ：根据需要连接控制电源、继电器输出、过载保护等辅助电路。
接地：确保软启动器的外壳以及电机的金属部分都连接到安全接地系统。
检查并紧固所有连接 ：检查所有连接无误后，确保所有接线都紧固。

完成以上步骤后，即可进行下一步的调试过程。

6.2 调试与维护指南

6.2.1 初次启动前的检查

在进行初次启动之前，必须进行一系列检查来确保设备的正常运作和人员的安全：

确认所有连接 ：检查所有的电气连接是否按照说明书正确完成。
检查控制设置 ：确认所有的控制按钮、开关和设置与操作手册一致。
保护装置检查 ：确保过载保护器、短路保护器等安全装置均已安装并设置正确。
预热周期 ：按照制造商的说明进行预热周期，这有助于消除电路板上的湿气。

6.2.2 调试过程中的注意事项

调试过程中，以下注意事项应严格遵守：

遵守操作规程 ：确保操作人员了解并遵循所有的安全操作规程。
逐步调节参数 ：在启动电机之前，应该逐步调节软启动器的参数设置，避免突变导致的电气冲击。
观察电机启动过程 ：注意观察电机的启动过程，是否有异常声音或振动。
记录关键数据 ：记录启动时的电压、电流等关键数据，以便后续分析和调整。

6.2.3 常见问题的诊断与解决

在调试过程中可能会遇到的一些常见问题及其解决方案如下：

电机无法启动 ：检查接线是否正确，参数设置是否合理。
电机启动后电流过高 ：可能是限流设定过低，调整限流值至适当水平。
软启动器过热 ：检查散热器是否清洁，确保通风良好。
设备发出异常声音 ：立即停止操作，检查硬件是否正确安装，或是否有部件损坏。

通过以上的安装调试过程，G3JA软启动器可以有效地集成到新的或现有的电气系统中，并确保电机的可靠运行。接下来的章节将介绍G3JA软启动器在不同工业领域的应用案例，以及技术优势和应用指南。

7. 工业应用案例分析

在工业生产中，软启动器的应用对于电机的长期稳定运行和系统效率的提升至关重要。G3JA软启动器，作为一款集多项先进技术于一身的工业控制设备，在各工业领域中的应用表现尤其值得关注。

7.1 G3JA软启动器在不同工业领域的应用

7.1.1 重型机械领域的应用实例

在重型机械领域，例如钢厂的转炉倾翻，G3JA软启动器提供了一个平稳的启动解决方案。转炉倾翻电机需要极大的扭矩来完成倾翻动作，而普通的硬启动方式容易造成机械应力和电流冲击，对电机和机械部件的损害很大。通过使用G3JA软启动器，可以有效降低启动时的电流冲击，保护电机和传动系统不受损害。以下是一个典型的启动参数设置示例：

初始电压：100V
启动时间：15s
上升斜率：4s
电流限幅：额定电流的300%

这种设置可以确保转炉倾翻电机在无冲击的条件下平稳启动，且启动过程受控，从而提高整个生产流程的可靠性。

7.1.2 纺织行业的应用案例

在纺织行业，例如卷绕机的驱动中，电机经常需要正反转控制，这对电机的启动与制动有很高的要求。G3JA软启动器可编程的启动曲线和精确的控制性能，使其成为纺织行业理想的驱动解决方案。以下是一次纺织行业的应用案例：

| 参数项 | 设置值 | |-------------------|---------------| | 启动电压 | 80V | | 启动时间 | 20s | | 制动电压 | 10V | | 制动时间 | 10s |

通过这种配置，电机启动和制动均能实现平滑切换，大大提高了卷绕质量，并减少了机械故障率。

7.1.3 矿业应用的特殊需求与解决方案

矿业的恶劣环境对软启动器提出了更严苛的要求，例如在矿井提升机应用中，G3JA软启动器通过其优秀的耐高温、防尘以及抗冲击性能，确保了矿井提升机的稳定运行。特别是在需要频繁启动和制动的应用中，G3JA软启动器的脉冲启动模式和限流模式能够有效延长电机及传动系统的使用寿命，并减少维护成本。以下是针对矿业特殊应用环境的参数配置：

| 参数项 | 设置值 | |-------------------|---------------| | 环境温度 | -30℃ 至 +70℃ | | 防尘等级 | IP55 | | 冲击电流限制 | 350%额定电流 |

这种配置确保了即使在恶劣环境下，G3JA软启动器也能提供可靠的性能。
