python opencv旋转图片90度_python opencv实现图片旋转矩形分割

有时候需要对有角度的矩形框内图像从原图片中分割出来。这里的程序思想是，先将图片进行矩形角度的旋转，使有角度的矩形处于水平状态后，根据原来坐标分割图片。

参考：

修改原来的程序：

1.旋转函数的输入仅为矩形的四点坐标

2.角度由公式计算出来

3.矩形四点pt1,pt2,pt3,pt4由txt文件读入

4.在旋转程序中还处理了顺时针和逆时针及出现矩形框翻转的问题。

代码：

# -*- coding:utf-8 -*-

import cv2

from math import *

import numpy as np

import time,math

import os

import re

'''旋转图像并剪裁'''

def rotate(

img, # 图片

pt1, pt2, pt3, pt4

):

print pt1,pt2,pt3,pt4

withrect = math.sqrt((pt4[0] - pt1[0]) ** 2 + (pt4[1] - pt1[1]) ** 2) # 矩形框的宽度

heightrect = math.sqrt((pt1[0] - pt2[0]) ** 2 + (pt1[1] - pt2[1]) **2)

print withrect,heightrect

angle = acos((pt4[0] - pt1[0]) / withrect) * (180 / math.pi) # 矩形框旋转角度

print angle

if pt4[1]>pt1[1]:

print "顺时针旋转"

else:

print "逆时针旋转"

angle=-angle

height = img.shape[0] # 原始图像高度

width = img.shape[1] # 原始图像宽度

rotatemat = cv2.getrotationmatrix2d((width / 2, height / 2), angle, 1) # 按angle角度旋转图像

heightnew = int(width * fabs(sin(radians(angle))) + height * fabs(cos(radians(angle))))

widthnew = int(height * fabs(sin(radians(angle))) + width * fabs(cos(radians(angle))))

rotatemat[0, 2] += (widthnew - width) / 2

rotatemat[1, 2] += (heightnew - height) / 2

imgrotation = cv2.warpaffine(img, rotatemat, (widthnew, heightnew), bordervalue=(255, 255, 255))

cv2.imshow('rotateimg2', imgrotation)

cv2.waitkey(0)

# 旋转后图像的四点坐标

[[pt1[0]], [pt1[1]]] = np.dot(rotatemat, np.array([[pt1[0]], [pt1[1]], [1]]))

[[pt3[0]], [pt3[1]]] = np.dot(rotatemat, np.array([[pt3[0]], [pt3[1]], [1]]))

[[pt2[0]], [pt2[1]]] = np.dot(rotatemat, np.array([[pt2[0]], [pt2[1]], [1]]))

[[pt4[0]], [pt4[1]]] = np.dot(rotatemat, np.array([[pt4[0]], [pt4[1]], [1]]))

# 处理反转的情况

if pt2[1]>pt4[1]:

pt2[1],pt4[1]=pt4[1],pt2[1]

if pt1[0]>pt3[0]:

pt1[0],pt3[0]=pt3[0],pt1[0]

imgout = imgrotation[int(pt2[1]):int(pt4[1]), int(pt1[0]):int(pt3[0])]

cv2.imshow("imgout", imgout) # 裁减得到的旋转矩形框

cv2.waitkey(0)

return imgrotation # rotated image

＃　根据四点画原矩形

def drawrect(img,pt1,pt2,pt3,pt4,color,linewidth):

cv2.line(img, pt1, pt2, color, linewidth)

cv2.line(img, pt2, pt3, color, linewidth)

cv2.line(img, pt3, pt4, color, linewidth)

cv2.line(img, pt1, pt4, color, linewidth)

#　读出文件中的坐标值

def readtxt(directory,imagename,last):

filetxt=directory+"//rawlabel//"+imagename[:7]+last # txt文件名

gettxt=open(filetxt, 'r') # 打开txt文件

lines = gettxt.readlines()

length=len(lines)

for i in range(0,length,4):

pt2=list(map(float,lines[i].split(' ')[:2]))

pt1=list(map(float,lines[i+1].split(' ')[:2]))

pt4=list(map(float,lines[i+2].split(' ')[:2]))

pt3=list(map(float,re.split('\n| ',lines[i+3])[:2]))

# float转int

pt2=list(map(int,pt2))

pt1=list(map(int,pt1))

pt4=list(map(int,pt4))

pt3=list(map(int,pt3))

imgsrc = cv2.imread(imagename)

drawrect(imgsrc, tuple(pt1),tuple(pt2),tuple(pt3),tuple(pt4), (0, 0, 255), 2)

cv2.imshow("img", imgsrc)

cv2.waitkey(0)

rotate(imgsrc,pt1,pt2,pt3,pt4)

if __name__=="__main__":

directory = "g://grasp//grapcode//trainimage//jpg//4"

last = 'cneg.txt'

imagename="pcd0247r.png"

readtxt(directory,imagename,last)

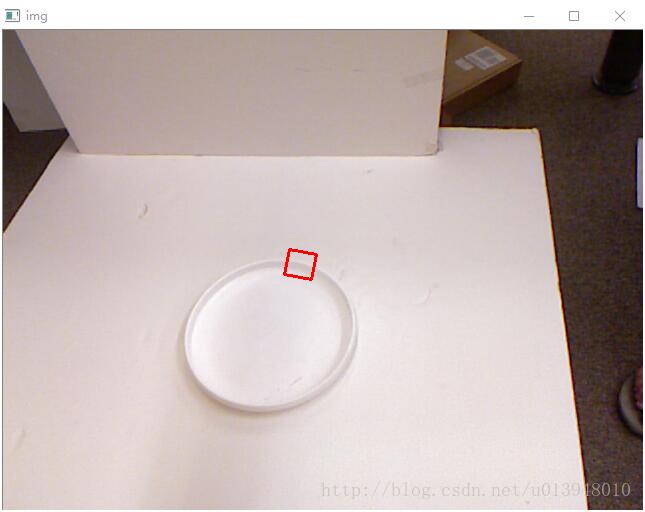

原带角度的矩形框：

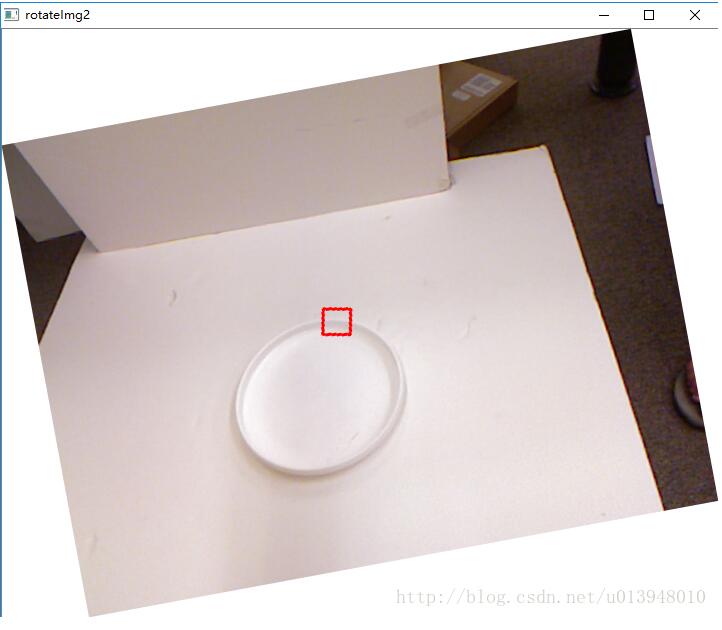

旋转矩形框：

分割：
