aspen流程搭建入门视频

简明教程

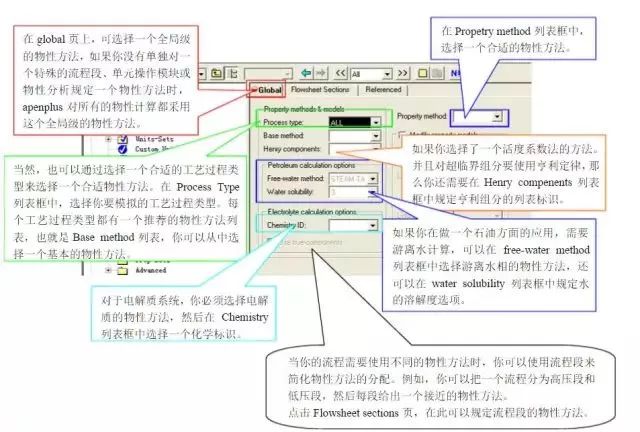

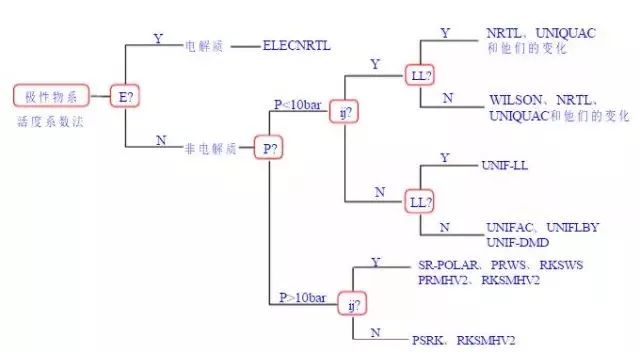

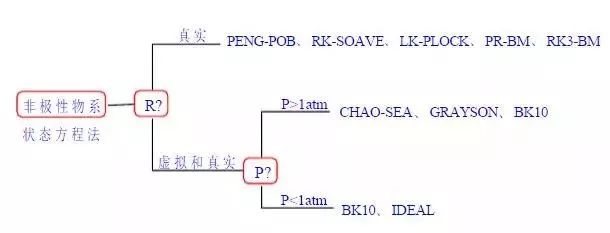

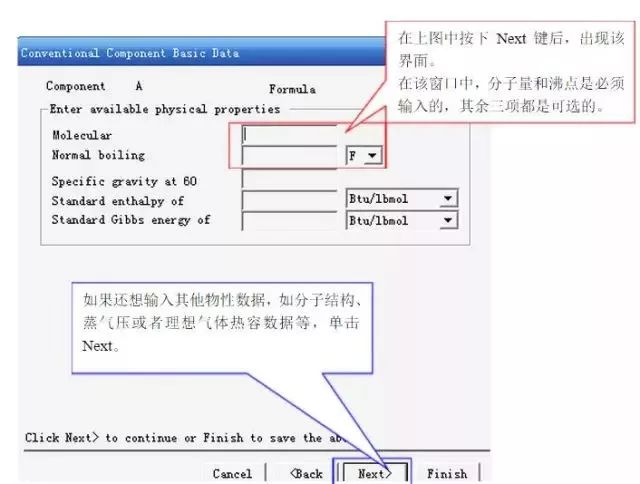

选择物性的方法：

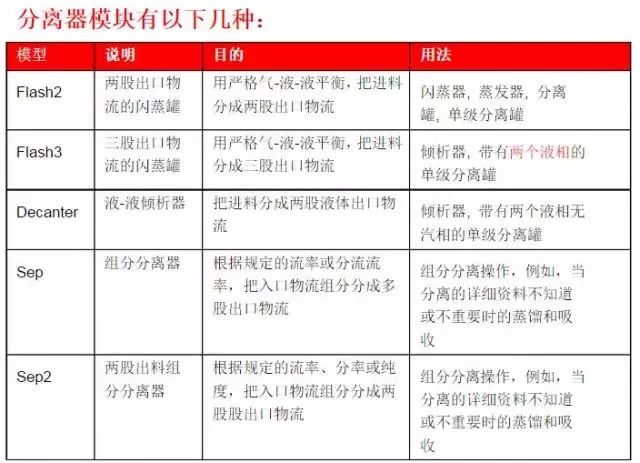

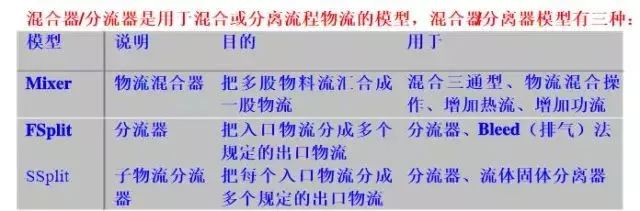

混合器/分流器是用于混合或分离流程物流的模型，混合器/分离器模有三种

Heater—加热器/冷却器：可以用来模拟加热器或冷却器、已知压降的阀、不需要与功有关的结果时的泵和压缩机。还可以进行以下类型的单相或多相计算：沸点或露点计算、按用户规定的热负荷计算、过热或过冷的匹配温度、需要达到某一气相分率所必须的冷热负荷。

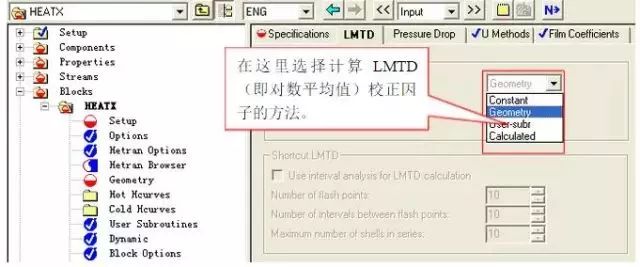

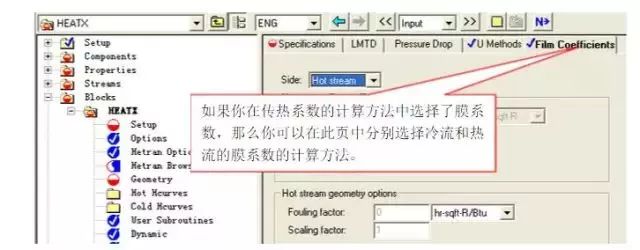

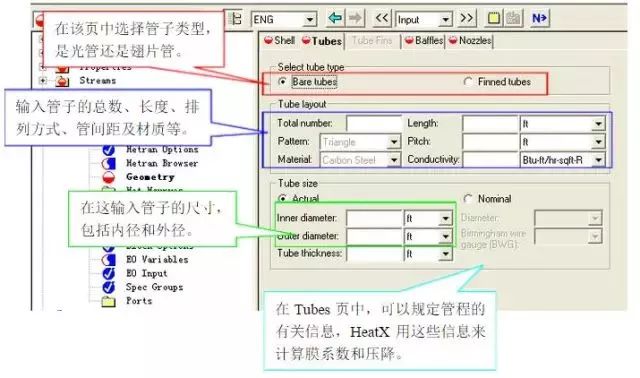

HeatX—双物流换热器：HeatX模块可以对大多数类型的双物流换热器进行简捷或严格的计算，HeatX有两种核算模型：简捷法和严格法。简捷法总是采用用户规定的(或缺省的)总的传热系数值。如果换热器的几何尺寸不知道或不重要，HeatX模型可以进行简单的核算。例如，只进行能量和物料平衡计算。严格法采用膜系数的严格热传递方程，但必须提供换热器的几何尺寸。

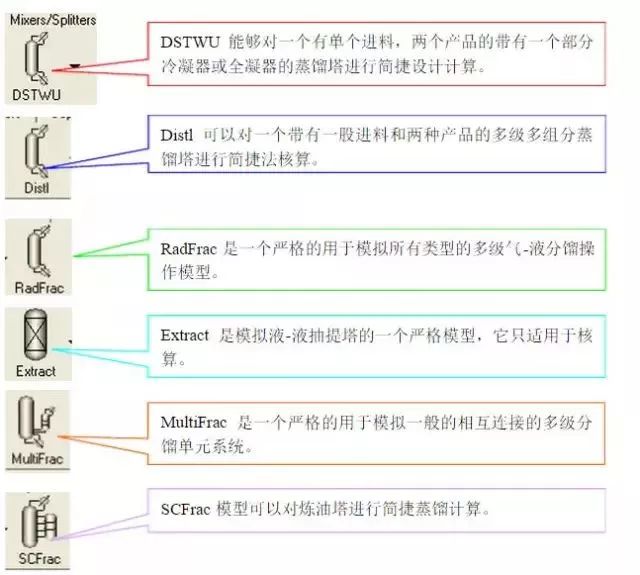

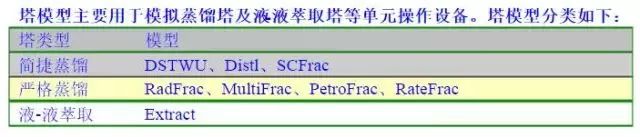

塔模型主要用于模拟蒸馏塔及液-液萃取塔等单元操作设备。塔模型分类如下：

RadFrac—严格法精馏：RadFrac是一个严格的用于模拟所有类型的多级气-液精馏操作的模型。它既可以用于设计，也可用于核算，是最常用的一个模型。除了一般的精馏，它还能模拟：吸收、再沸吸收、汽提、再沸汽提、萃取和再沸蒸馏。RadFrac适用于：三相系统、窄沸程系统和宽沸程系统、具有液相高度非理想系统。

RadFrac—严格法精馏：RadFrac可以检测和处理游离水相或塔中的任何地方的其它第二液相，你可以从冷凝器中析出游离水。RadFrac还可以模拟正在进行化学反应的塔，反应可以有固定的转化率，或者是：平衡反应器、流率控制的反应器、电解质反应。RadFrac还能够模拟有两个液相的，且在两个液相中有不同的化学反应发生的塔，还可以模拟盐沉降。

MultiFrac—严格法多塔精馏：MultiFrac是一个严格模型，用于模拟一般的相互连接的多级分馏单元系统，MultiFrac模拟一个复杂的结构包括：任意多个塔，每个塔有任意多个平衡级；在塔之间或塔内都可以有任意多个连接；任意的连接物流的分流和混合。MultiFrac能够处理的单元操作有：侧线汽提；中段回流；旁路；外部换热器；单击闪蒸；进料炉。

MultiFrac—严格法多塔精馏：典型的MultiFrac应用包括：热整合塔；空气分离塔；吸收/汽提组分；乙烯装置主分离器。

MultiFrac也可以用于炼油分馏单元，例如常压原油单元和减压单元，但对于这些应用来说，用PetroFrac会更方便，只有当要模拟的流程结构超出PetroFrac的功能时，才使用MultiFrac。MultiFrac能够检测冷凝器中或塔中任意位置的游离水相，它能在任意平衡级上析出游离水。

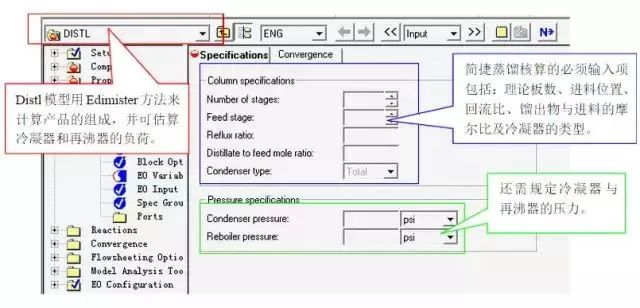

SCFrac—简捷法多塔蒸馏：SCFrac可以对具有一股进料、一股可选的气提蒸汽和任意股产品的复杂塔进行模拟计算，SCFrac估算理论板数和每个塔段的加热/冷却负荷。

模拟炼油塔，例如原油单元和减压塔，SCFrac可以进行塔的简捷蒸馏计算，这个塔可以有一个进料，一个可选的用于气提的蒸汽物流和许多的产品物流。SCFrac模型可以模拟一个具有n-1段的n个产品的炼油塔，根据你的产品规定和分馏指数，SCFrac估算：产品组成和流率、每一段的级数、每一段的热或冷负荷。SCFrac不能处理固体。

PetroFrac—严格分馏塔：PetroFrac是一个严格模型，用于模拟炼油工业中最复杂的气液分馏操作，典型的操作包括：预闪蒸塔、常压原油单元、减压单元、FCC主分馏塔、延迟焦化主分馏器、减压润滑油分馏器。PetroFrac也可以用于模拟乙烯装置的急冷工段的主分馏塔。

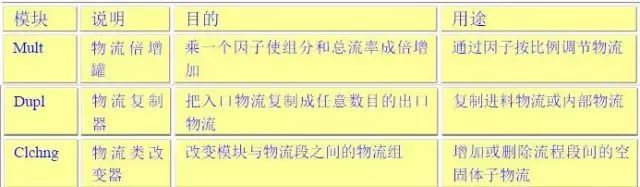

物流控制器可以很方便的修改物流变量，但它并不代表实际的单元操作，物流控制器包括以下三种模型：

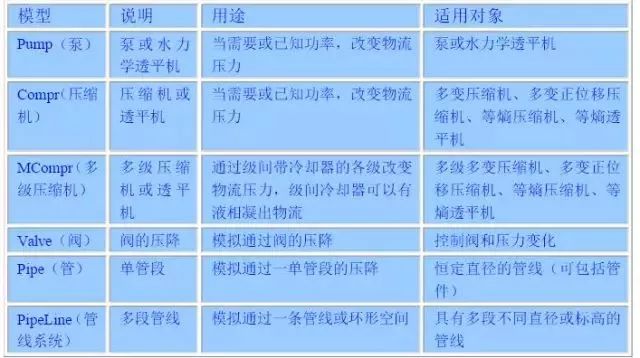

压力变送器主要有以下几种类型：

物流控制器可以很方便的修改物流变量，但它并不代表实际的单元操作，物流控制器包括以下三种模型：

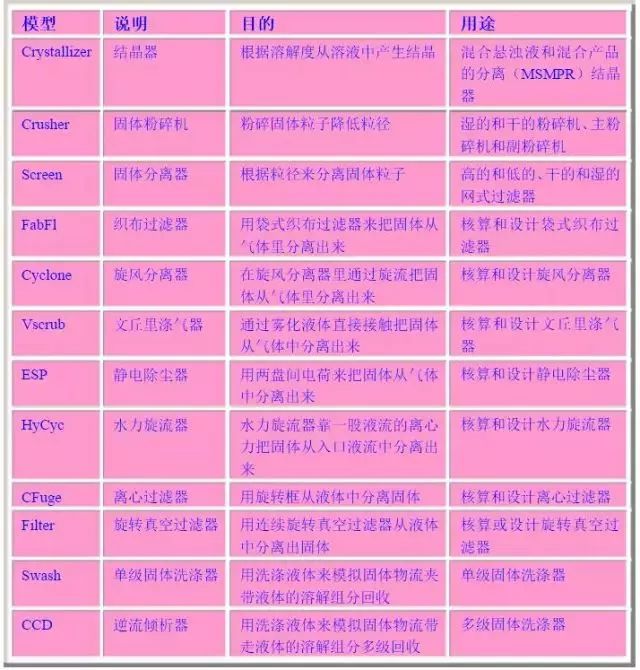

固体模块包括以下几个类型：

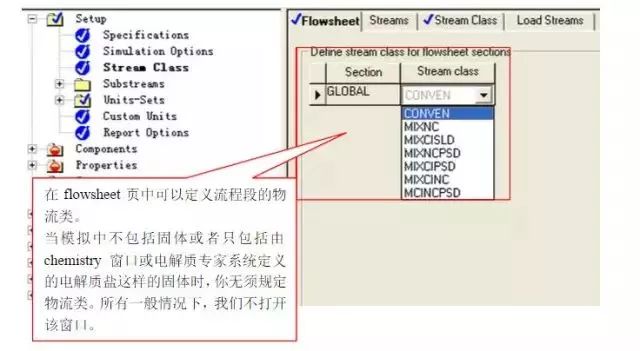

流程分段功能：流程分段功能方便用户处理大的流程。通过该功能用户可以将一个大的流程分成若干个流程段。每个流程段可以独立显示、输入数据、打印及定义物性方法。

流程分段的方法：

1.用鼠标选择要分段的流程部分；

2.单击鼠标右键，在弹出的菜单中选择Change section。

3.选择Create new section。

4.输入新流程段的名字。

你可以在Aspenplus模拟窗口和其它Windows应用的窗口间进行数据的复制/粘贴/链接。例如，你可以将Excel表格的某些单元格的内容复制并粘贴/链接到Aspenplus的模拟输入表格中，这样，当你在Excel表格中修改数据时就会自动修改Aspenplus中的输入数据。

你也可以将Aspenplus模拟窗口结果表中的数据复制并粘贴/链接到Excel表中，这样，当你运行完aspenplus模拟后，模拟结果会自动传送到Excel表格中。
