一.框架—剪力墙结构的受力体系

①受力模式：由框架和剪力墙结构(以及与剪力墙平面内相连的连梁)两种不同的抗侧力结构组成的受力形式。房屋的竖向荷载分别由框架和剪力墙共同承担，而水平作用主要由抗侧刚度较大的剪力墙承担。

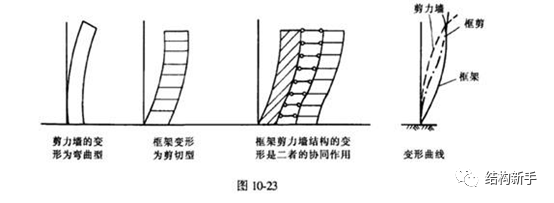

框架结构为剪切型变形，高层剪力墙结构为弯曲型变形。而框剪结构变形特点为弯剪型，是前两者的平均，成为弯剪型的前提是框架与剪力墙的的布置要合理，不合理不能称之为框剪结构。

 ②适用范围

对于需要大空间，房间使用功能多样的结构，一般框架结构能解决的，就采用框架结构比较简单，但框架结构抗侧刚度较弱，当遇到8度区项目等水平抗侧刚度要求较高时，很难做下来。而剪力墙结构的布置不太灵活，所有剪力墙墙体都要落地，不能形成大空间，故剪力墙结构一般用于住宅项目。故宜采用框剪结构，需要大空间的部位做框架柱，只要保证几片专门用来抗水平力的剪力墙落地。例如：8度区，6层办公楼层高4.5m，层间位移角很难调过去，采用框剪结构。

框剪结构既具有框架结构布置灵活、使用方便的特点，又有较大的刚度和较强的抗震能力，因而广泛应用于高层办公建筑和高层旅馆建筑等中。

③抗震防线

框架结构，第一道防线为框架梁，第二道防线为框架柱；剪力墙结构，第一道防线为连梁，第二道防线为剪力墙；

对于框剪结构，竖向构件例如墙柱是不允许破坏，不允许发生塑性铰的，只能让梁去消耗地震作用，而抵抗水平抗侧力的主力是剪力墙，所以在发生大地震时，让剪力墙先与框架柱而破坏，框架柱还在，就能竖向承载能力不至于倒塌。当发生中震时，可能各种梁都已破坏，此时让刚度较大的剪力墙抗震，很有可能剪力墙仍在弹性工作范围内，此时也保护了柱，故第一道防线为剪力墙体系，第二道防线为框架体系，细分则是连梁→框架梁→剪力墙→框架柱。连梁还是先锋，故框剪结构的连梁超筋现象要比纯剪力墙结构还要猛。
