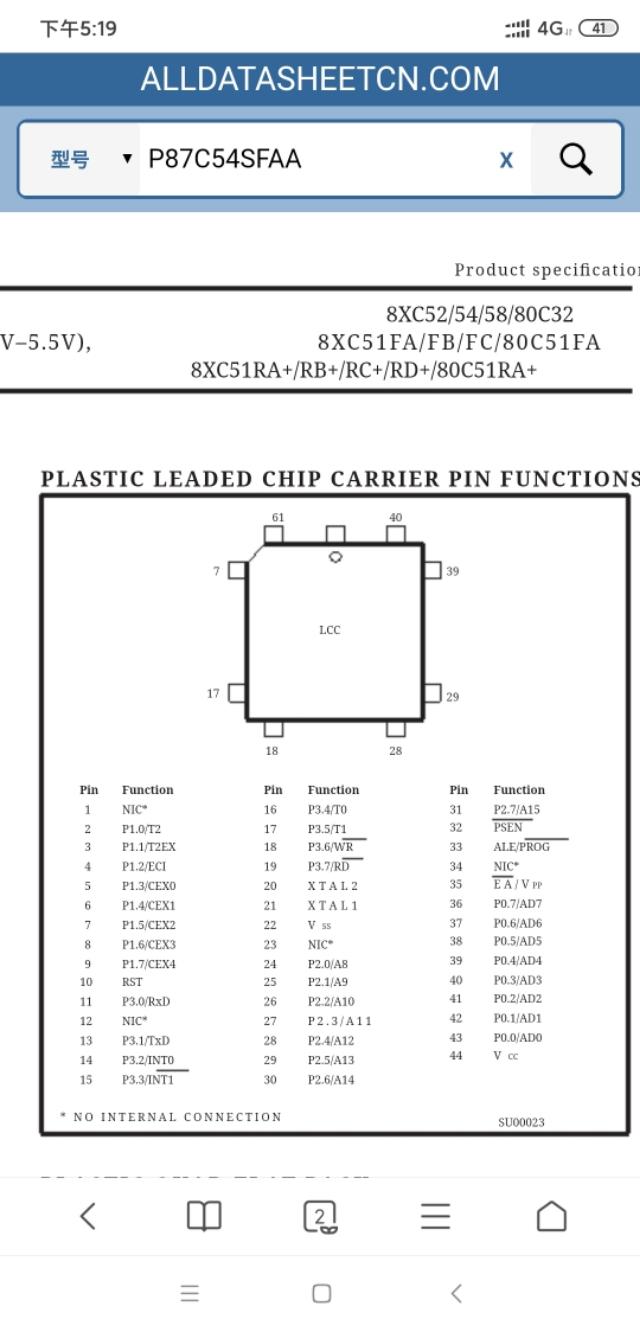

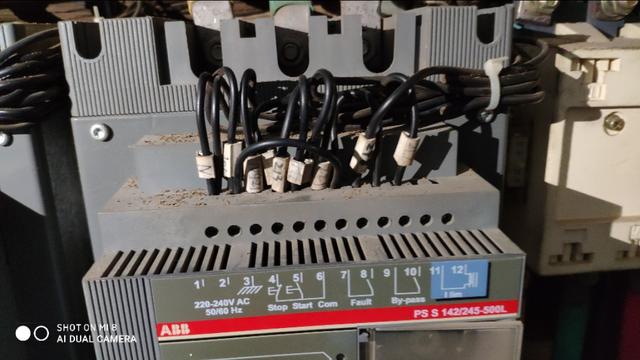

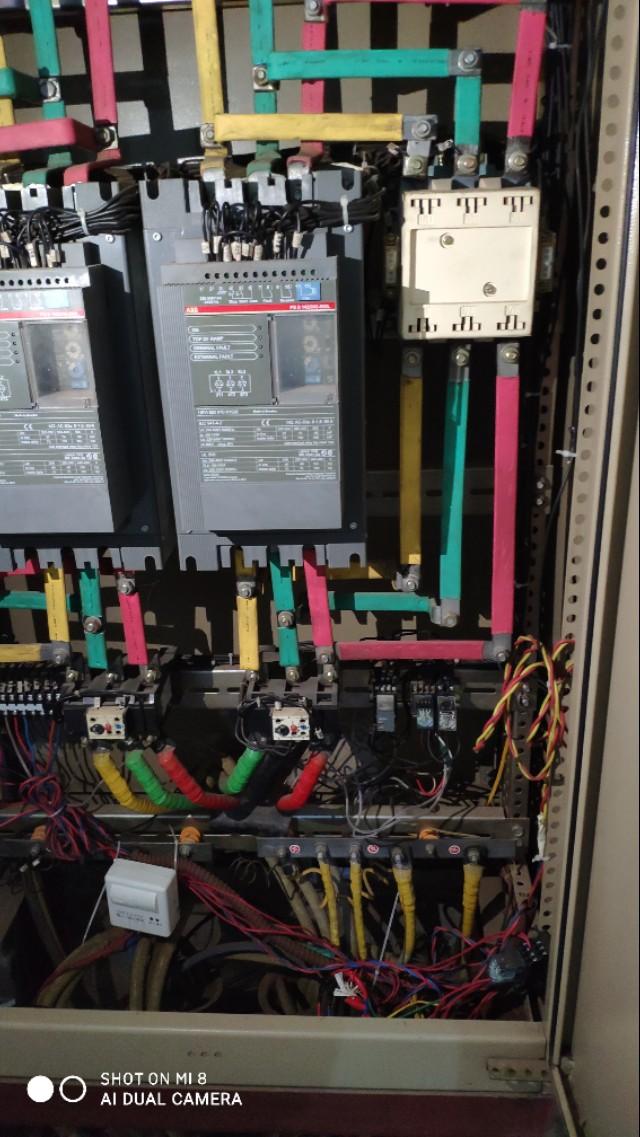

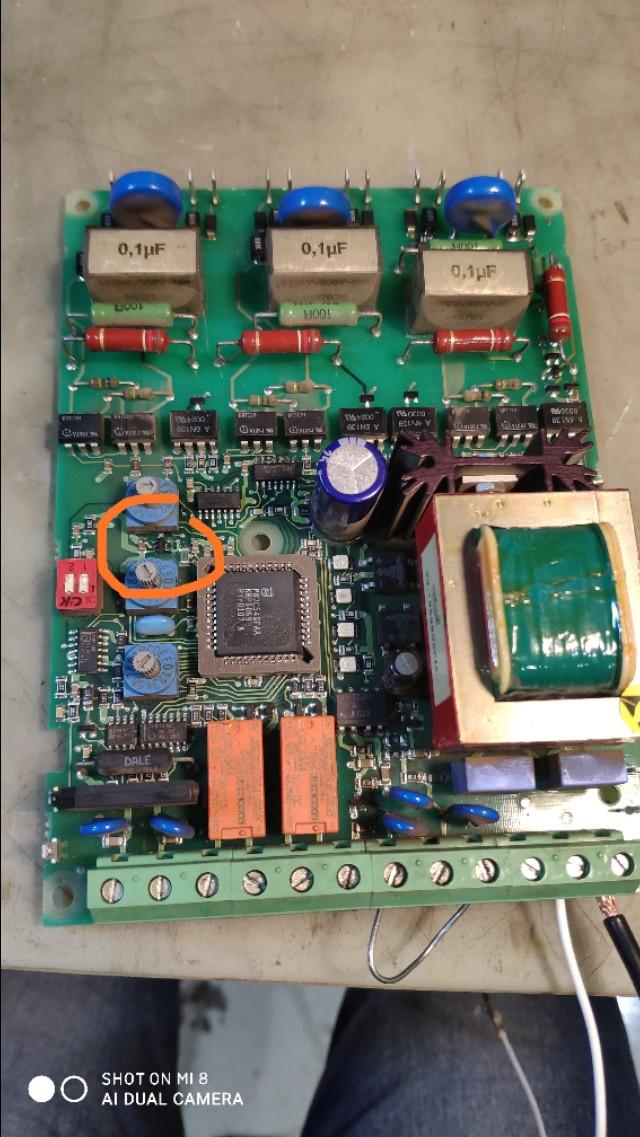

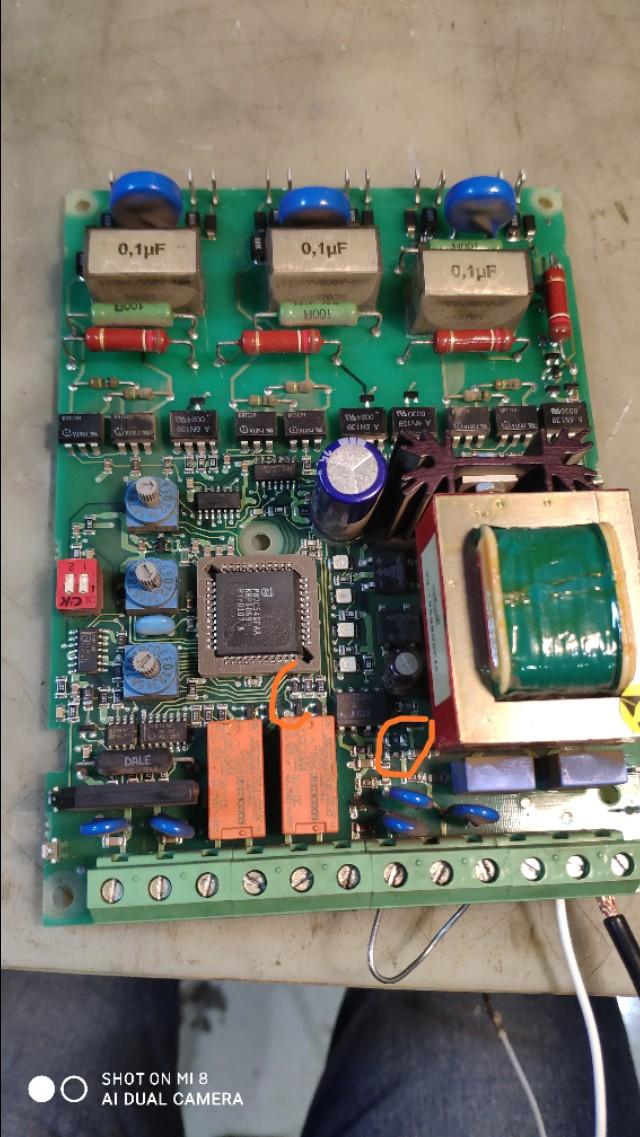

最近维修了一台ABB系列的低压软启动器，装在消防控制柜里，怎么启动都没有反应，就把对应的二次控制回路检查了一番，由于没有电路图，可是费了好大的劲儿，最终通过测量启动端电压确定是软启动器本身的问题，于是就把软启动器拆了回去。拆开机子首先检查端口的电路，确实有一个4.7K的贴片电阻开路，更换后再上控制电测试仍然没有反应，索性就全面排查一下，把能测量的都测一遍，刚好在单片机芯片87C54周围有一个3.3K贴片电阻开路，有点喜出望外了，这次应该就修好了，再次上控制电还是没有任何得反应，哎维修陷入了僵局，不知道该往哪里找，估计要换板了；第二天要坐车到一个现场检查一台设备，刚好有所准备，在车上有时间上网查87C54的资料，我主要关注三个要素，第一个是电源Vcc、Vss,第二个是复位信号RST,第三个是时钟信号XTAL1、XTAL2,这几个是单片机工作的最基本要素；晚上回到家很晚了，但心里一直有问题放不下，就回到地下室看ABB的软启，上了控制电检查单片机的三要素，电源+5V,复位信号也是5V,晶振信号测不到，此刻我开始怀疑复位信号，因为87C54芯片的复位脚为高电平有效，正常工作保持低电平，于是顺着电路找，先经过一个逻辑片子，再到一个5脚贴片，用万用表带电测试逻辑片子的管脚状态正常，5脚贴片就说不上了，刚好我师傅那里有一块坏板子，更换了5脚芯片后就正常了，至此这台软起动器就修好了，所以干维修就要有股韧劲，想到就要做到，这样问题就浮出水面了。
