断路器的型号及品种繁多，生产厂家也数不胜数。但是它们之间有一个共同特点是一样的，都是用于电路中起保护作用的。

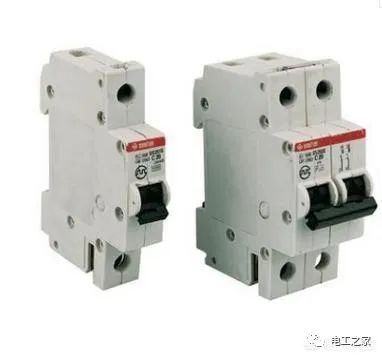

小微断主要是我们平时家用的断路器(1、2、3、4、6、10、13、16、20、25、32、40、50、63、100)其中16-63规格的比较常见，也是我们家里用的规格, 当然我们家用的话还需选择几个漏电断路器。

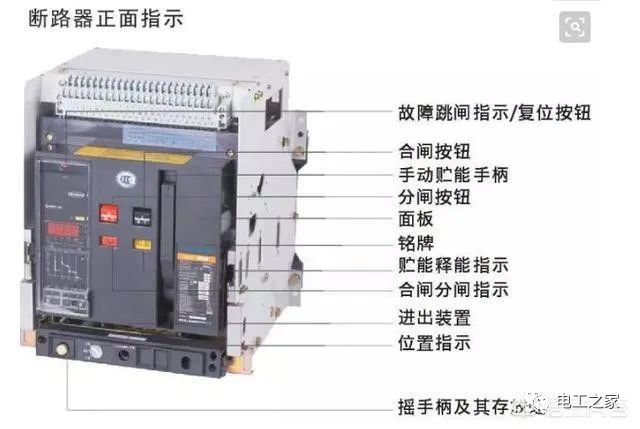

塑壳主要是125、160、250、400、800《壳架》规格，额定电流不会大于壳架规格，从10 A-800 A 都有，小于100 A 的塑壳和小微断相比，只是分断能力更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

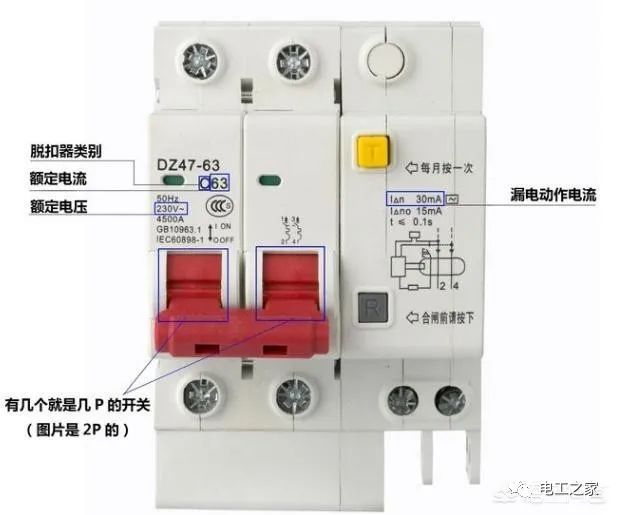

脱扣器类别

空气开关脱扣器一般分A型、B型、C型、D型。

其中，

1. A型用于半导体电子线路保护，瞬时脱扣电流为2-3倍额定电流。

2. B型用于变压器二次线路保护，瞬时脱扣电流为3-5倍额定电流。

3. C型用于建筑照明线路保护，瞬时脱扣电流为5-10倍额定电流。

4. D型用于电动机及动力线路保护，瞬时脱扣电流为10-20倍额定电流。

注：瞬时脱扣电流是指能让空开瞬间跳闸的电流大小。

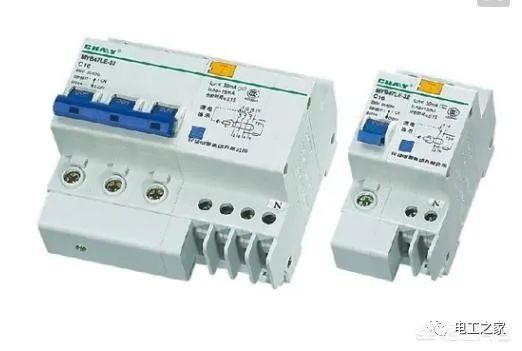

1、漏电保护器的额定电流参数要满足要求，与负荷功率和电线截面积相匹配，以保证漏电保护器的短路、过载保护功能。

2、漏电保护器的额定漏电动作电流不大于30 m A、额定漏电动作时间不大于0.1 S，30 m A是人体能够承受的安全电流，达到50 m A就是致命电流，0.1 S是人的心脏收缩、扩张一次的时间，电流持续时间超过这个数值就会引起室颤危及生命。

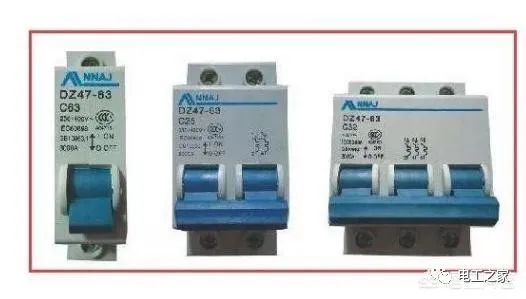

1 P断路器，只接入了火线，因此当这种断路器断开时，只能够断开火线，当断路器对线路提供保护时，只能对火线提供保护。1 P漏电断路器，虽然接入了两根火线，但仅仅是因为漏电保护功能的需要，其它功能与1P断路器相同。

2 P断路器和2 P漏电断路器，能够同时断开零火线，而且同时对零火线提供保护。这种断路器肯定是比1P的好，但缺点就是太宽了，如果全部使用2 P断路器，配电箱会变得很大。

1 P+N断路器的功能介于两者之间，能够同时断开零火线，但是只能对火线提供保护。

选择速断型的。只有正确合理的选择漏电保护器，才能在发生触电、电器和线路发生漏电和短路时，迅速跳闸切断电源，又能减少误动作的发生，保护人身和财产的安全。
