我们知道，当混凝土梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，其间距不宜大于200mm。那这个腹板高度hw怎么取值呢？

对于一般带楼板的混凝土梁，很多人觉得hw就是梁高减去楼板厚度，其实这并不准确。

2015版混凝土规范6.3.1条规定，梁的腹板高度hw为：矩形截面，取有效高度；T形截面，取有效高度减去翼缘高度；I形截面，取腹板净高。

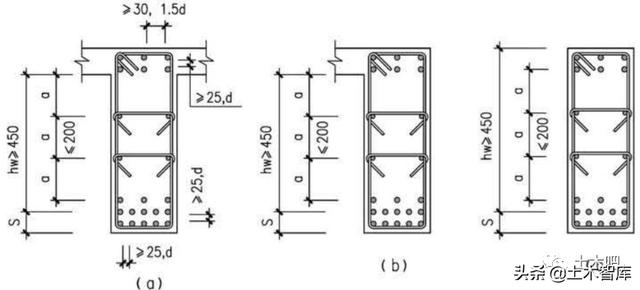

注意，规范规定的hw是依据截面有效高度计算的，如下图所示：

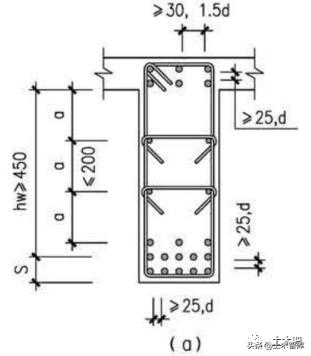

放大图片，见下图：

上图中的s为梁底至梁下部纵向受拉钢筋合力点距离，从上图中可以看出，对于一般的混凝土梁，腹板高度hw=梁高-楼板厚-s，一般计算时都忘记减去这个s了，对于多排钢筋时，这个s可能达近60~100mm。

当然，实际工程中，不一定需要扣的这么精细，但原理我们还是应该了解。
