catia 斑马线分析,汽车A级曲面定义标准及检查分析

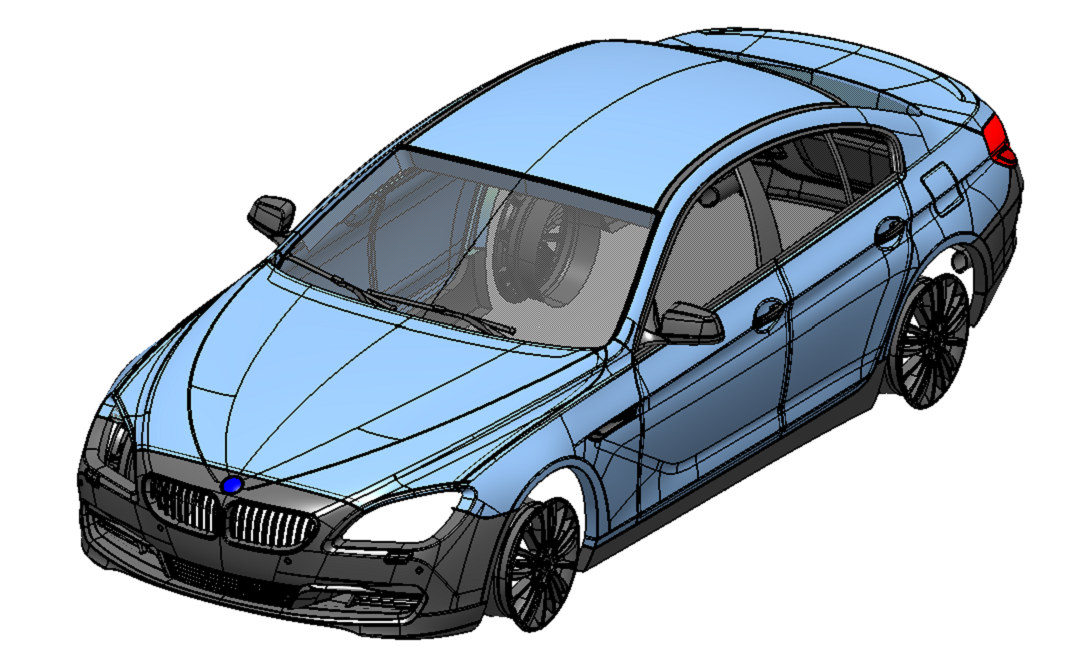

一、A级曲面的定义

A级曲面是指由造型部门或者Class A Engineering过程相关人员发布，满足产品整体审美要求和性能制造、装配及模具工艺等要求的视觉可见表面的曲面数据。(基本要求：满足造型、功能和生产)

二、A级曲面的要求

1、A级曲面(曲线)和B级曲面(曲线)基本要求。

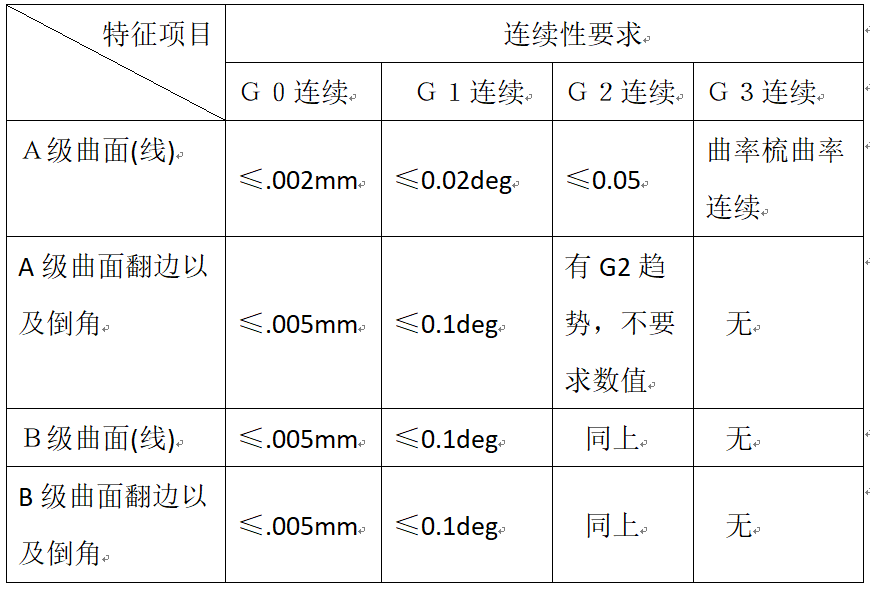

2、A级曲面(曲线)曲率梳、斑马线连续性检查定义及标准。

G0-位置连续

两组面(线)都是位置连续，他们只是端点重合，而连接处的切线方向和曲率均不一致。这种连续性的表面看起来会有一个很尖锐的接缝，属于连续性中级别最低的一种。

G0连续的曲率梳走势是不一致的，没有数值关系存在，如图所示：

G0连续曲率梳走势

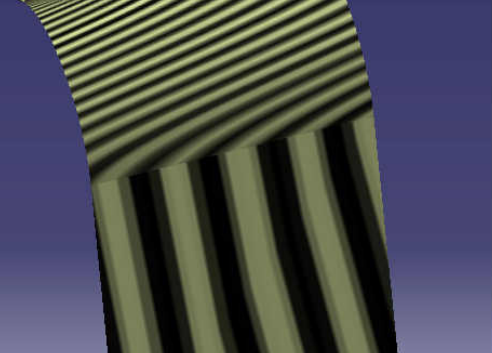

G0的斑马线在连接处毫不相关，各走各的，线和线之间不连

续，通常是错开的，如图：

G0连续斑马线

G1-切线连续

两组曲面(线)属于切线连续，他们不仅在连接处端点重合，而且切线方向一致(可以看到相连的两个面或者线的曲率梳在节点处共线且相连)。这种连续性的表面不会有尖锐的连接接缝，但是由于两种表面在连接处曲率突变，所以在视觉效果上仍然会有很明显的差异。会有一种表面中断的感觉。

通常用倒角工具生成的过渡面都属于这种连续级别。因为这些工具通常使用圆周与两个表面切点间的一部分作为倒角面的轮廓线，圆的曲率是固定的，所以结果会产生一个G1连续的表面。如果想生成更高质量的过渡面，还是要自己手动调整。

G1连续曲率梳在切点出相连且共线，但方向和大小不一致，如图：

G1连续曲率梳走势

G1的斑马 线虽然在相接处是相连的，但是从一个表面到另一个表面就会发生很大的变形，通常会在相接的地方产生尖锐的拐角。如图：

G1连续斑马线

G2-曲率连续

两组曲面(线)属于曲率线续。顾名思义， 它们不但符合上述两种连续性的特征，而且在接点处的曲率也是相同
