很久就准备写这样一个调试详解,由于时间原因一直拖到现在,猫猫写这一篇文章主要是为了同行借鉴和自己公司师傅调试使用,猫猫以害怕了那种边散步边讲解调试的日子…今天讲的是在外机主板上按键操作。(使用格力专业的调试监控软件调试的免看)
运行前一定要注意的事项

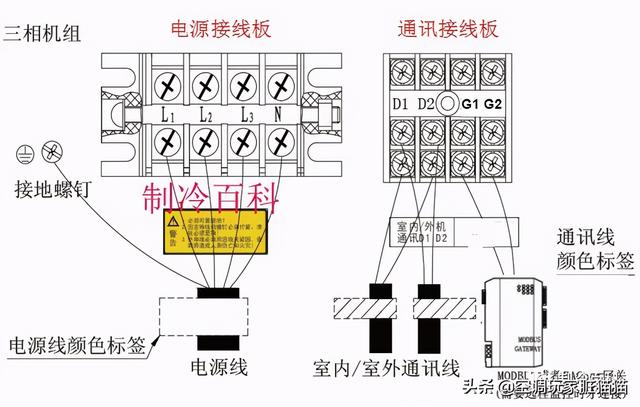

1、检查所有线路(电源线及信号线)、管路联接端子是否松脱,电源接线相序是否正确。
2、气、液管阀门是否完全打开。
3、内机风口及外机周围是否有不明遮挡物。
4、让压缩机预热8小时(即外机通电)。
5、确认配管追加冷媒已经完成或者已经完成70%以上的冷媒追加量。
6、调试启动前检查系统中的阀门开关情况:单模块时要求气、液管阀门打开,油平衡阀门关闭;双模块或者三模块要求气管、液管、油平衡阀门均处于打开状态。
设置外机主、从模块:
详细设置步骤为:机组得电前,根据接线选择一台外机作为主外机,其主板上的SA8拨码设为出厂默认的“00”,其余外机主板上的SA8设为“10”。(“00”表示主模块,“10” 表示从模块)。
![274f57cb61a650b85e3e4bdddb42087c.png](https://i-blog.csdnimg.cn/blog_migrate/4bc81359ab882cd6f08c34664351e425.jpeg)
注意:只能将一台外机模块设置成主模块外机。
特别提醒:机组未经调试,上电后主机数码管显示 01 OF AO.(AO代表机组未调试).
![5b044178249b7e5330402a688a4d57eb.png](https://i-blog.csdnimg.cn/blog_migrate/4ebffdbcd592bf3d8585ebafc984692e.jpeg)
说明:
启动机组调试时,系统自动根据当时的环境温度选择运行模式:
当室外环境温度在20℃以上时,调试模式应为制冷模式;
当室外环境温度在20℃以下时,调试模式应为制热模式。
主控机设置1:

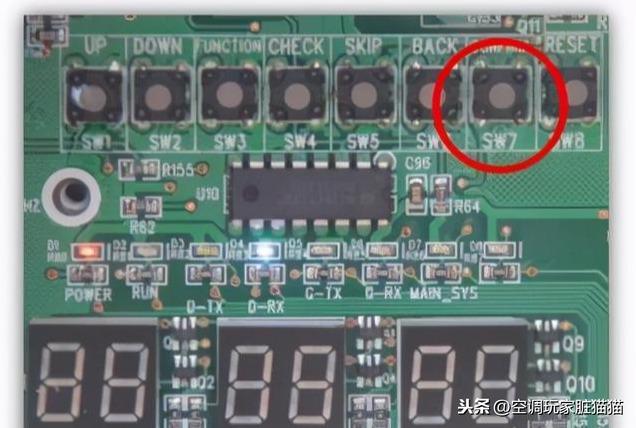

找出主控机,即模块地址SA8为 “00”的模块。在主控机上,长按调试按键SW7键5秒以上进入机组调试功能;
![289762616b42611c2cddecb21ceac789.png](https://i-blog.csdnimg.cn/blog_migrate/7bc64d8e022350b4ab947be4534454c0.jpeg)

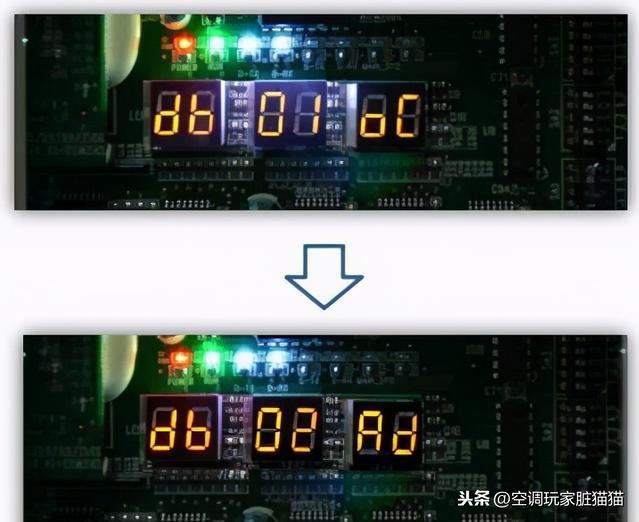

无需人工操作,自动进入第一步,模块数码管显示:db 01 OC
特别提醒:db代表系统处于调试状态;01代表调试进
