背景:我们客户要求比较严格的时候,比如需要测试BMS,或者对恒流阶段充电电流稳定性有要求时,这个时候我们就需要监测每个时间点流入电池的电流,这里我们使用的是TI的一款监测工具。
1、bq Evaluation Software软件可以从如下分享的链接里面下载:
链接:https://pan.baidu.com/s/1fJICQF0XDf93itdbHLpd1A
提取码:9uia

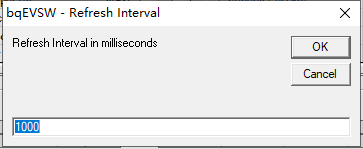

2、软件安装后,一般默认设置打开即可,然后我们需要设置2个参数,一个是设置扫描的时间间隔一般为1s,Option —》 Set Scan Interval 里面设置扫描时间间隔为1000,即1s扫描一次

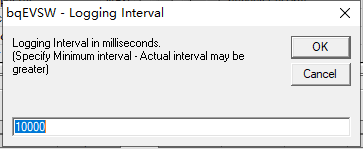

然后是设置一下日志记录的时间间隔,一般设置为10s,Option —》 Set Logging Interval 设置日志的记录时间间隔为10000,即10s记录一次数据

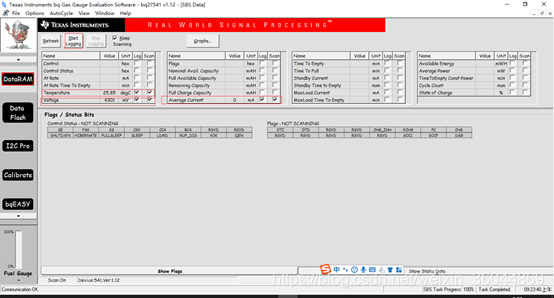

3、去掉多余的测试选项,一般我们只关心电流、电压和温度这3个参数,然后开始log即可

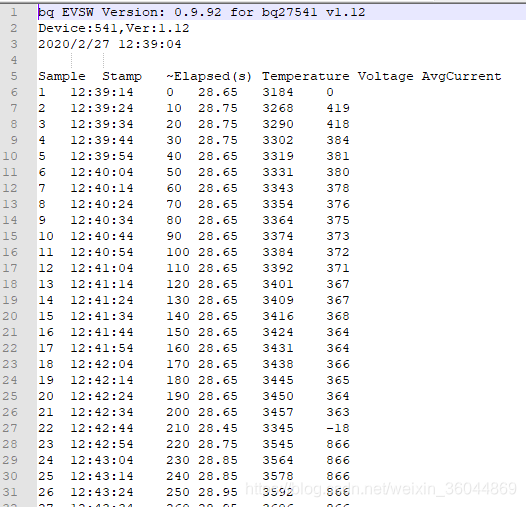

4、测试结束后得到的数据为
使用excel制表得到电流随时间的波动图
