测量简单信号

下面用DS1000示波器来观测电路中的一个未知信号，迅速显示和测量信号的频率和峰峰值。

(1)迅速显示该未知信号

迅速显示该未知信号的方法如下：

1)将探头衰减系数设定为“10X”，并将探头上的开关设定为“10X”。

2)将通道1的探头连接到电路被测点。

3)按下AUTO按钮。

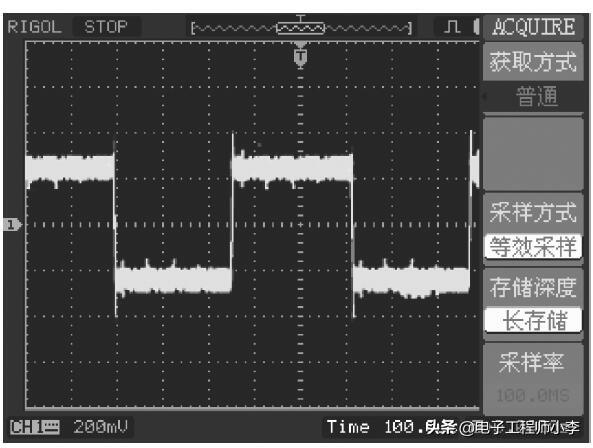

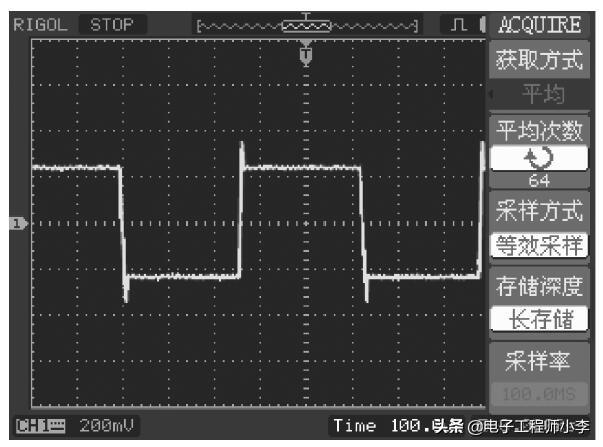

示波器将自动设置使波形显示达到最佳。在此基础上，用户可以进一步调节垂直、水平挡位，直至波形的显示符合你的要求。

(2)用示波器进行自动测量峰峰值

示波器可对大多数显示信号进行自动测量。下面用DS1000示波器来测量信号的峰峰值，具体操作方法如下：

1)先按下MEASURE按钮以显示自动测量菜单。

2)按下1号菜单操作键以选择信源CH1。

3)按下2号菜单操作键选择测量类型：电压测量。

在“电压测量”弹出菜单中选择测量参数：峰峰值。此时可以在屏幕左下角看到峰峰值的显示。

(3)用示波器进行自动测量频率

下面用DS1000示波器来测量信号频率，具体操作方法如下：

1)按下3号菜单操作键选择测量类型：时间测量。

2)在“时间测量”弹出菜单中选择测量参数：频率。

此时可以在屏幕下方看到频率的显示。

【注意】

测量结果在屏幕上的显示会因为被测信号的变化而改变。

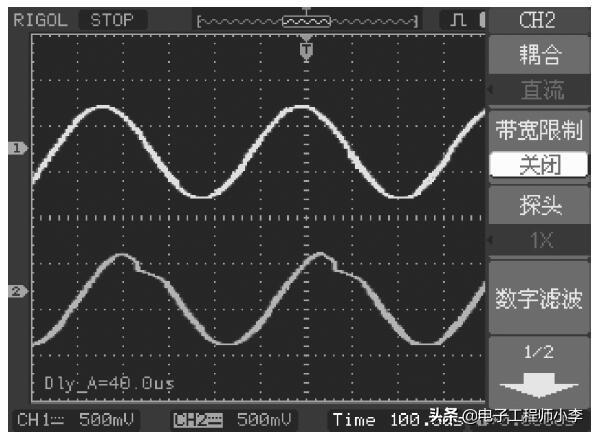

观察正弦波信号通过电路产生的延迟和畸变

下面用DS1000示波器来观察正弦波信号通过电路产生的延迟和畸变。首先设置探头和示波器通道的探头衰减系数为“10X”。然后将示波器CH1通道与电路信号输入端相接，CH2通道与输出端相接。

1.显示CH1通道和CH2通
