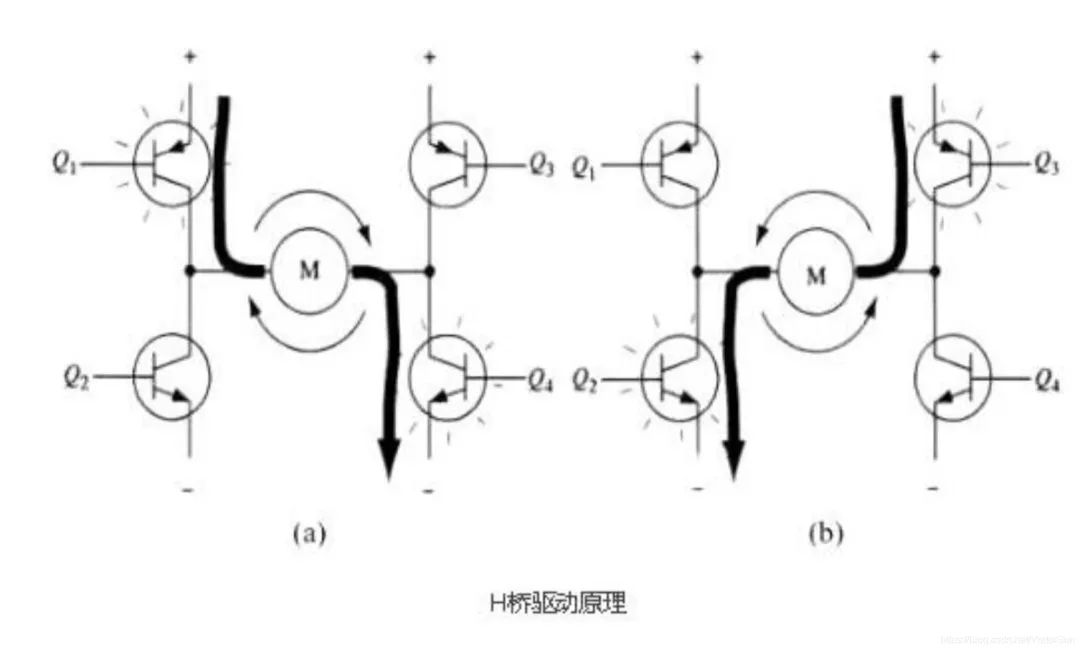

H桥是一个典型的直流电机控制电路，因为它的电路形状酷似字母H，故得名与“H桥”。4个三极管组成H的4条垂直腿，而电机就是H中的横杠(注意：图中只是简略示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来)。

1、H桥驱动原理

1)电机驱动

电路首先，单片机能够输出直流信号，但是它的驱动才能也是有限的，所以单片机普通做驱动信号，驱动大的功率管如Mos管，来产生大电流从而驱动电机，且占空比大小能够经过驱动芯片控制加在电机上的均匀电压到达转速调理的目的。电机驱动主要采用N沟道MOSFET构建H桥驱动电路，H 桥是一个典型的直流电机控制电路，由于它的电路外形酷似字母 H，故得名曰“H 桥”。4个开关组成H的4条垂直腿，而电机就是H中的横杠。要使电机运转，必需使对角线上的一对开关导通，经过不同的电流方向来控制电机正反转，其连通电路如图所示。

2)H桥驱动原理

实践驱动电路中通常要用硬件电路便当地控制开关，电机驱动板主要采用两种驱动芯片，一种是全桥驱动HIP4082，一种是半桥驱动IR2104，半桥电路是两个MOS管组成的振荡，全桥电路是四个MOS管组成的振荡。其中，IR2104型半桥驱
