测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：

1、两断面线间土方计算

2、DTM法两期土方计算

3、方格网土方计算(设计面为三角网)

三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

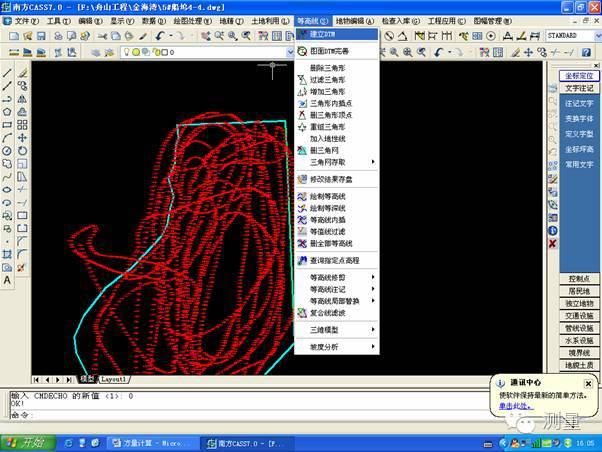

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善。

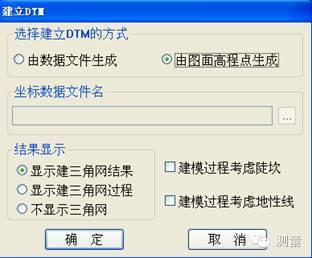

点击建立DTM后会显示：

选由图面高程点生成，确定。

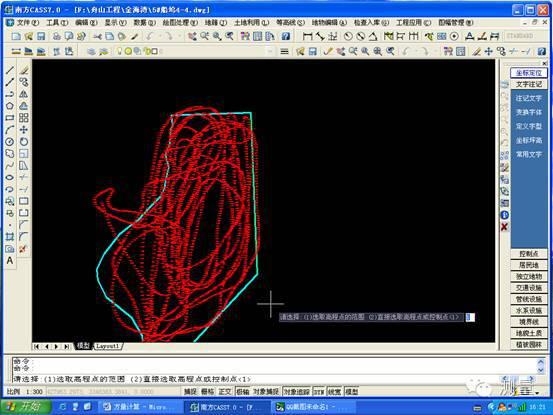

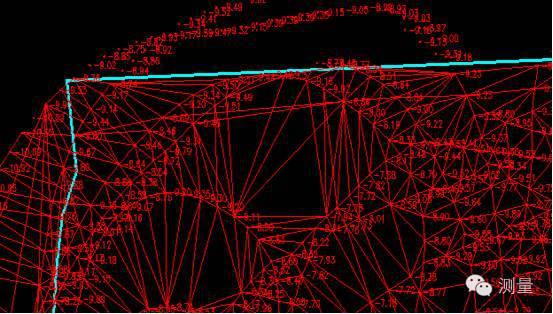

此时要注意左下角显示的文字，点击回车键即可。把区域的边界线选中后，就会自动形成三角网，如图所示：

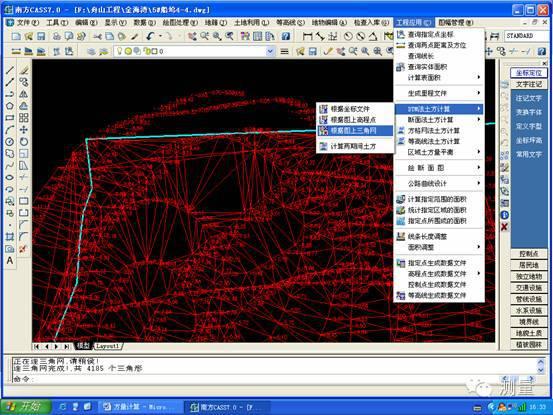

三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：

选中后就会显示下图：

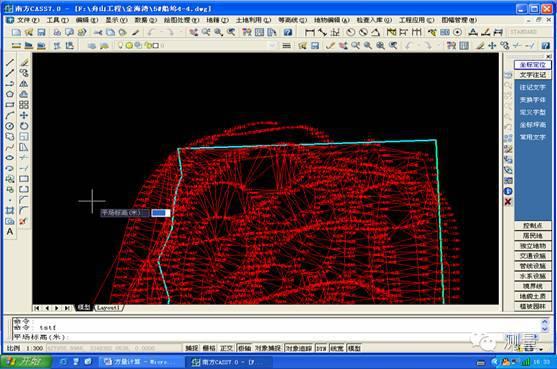

注意左下角的提示：输入平场高度(就是设计深度，一般情况要加上超深0.5m)后回车，方量就会在左下角有显示。方量计算完成。

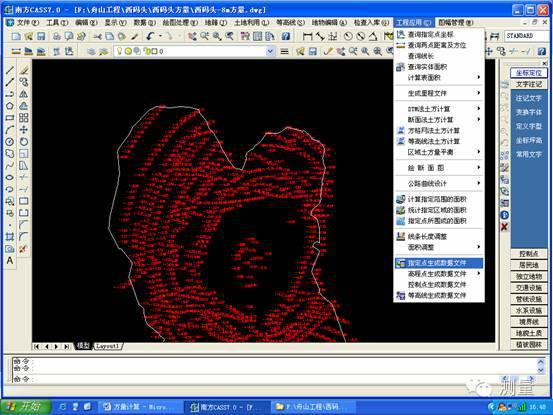

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：

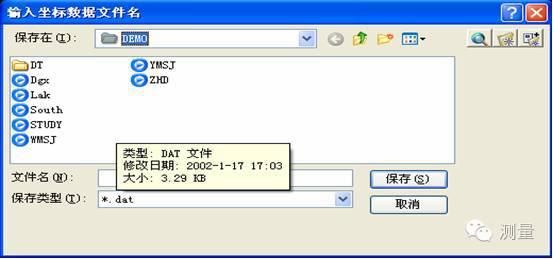

然后就会自动跳出一个窗口，如图所示：

先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。回车后，又会

显示高程(0.00)，这是后，就需要输入你所用鼠标点击的高程点。水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号(1)，这一步，只要直接回车就可以了。就这样把工作区域的点全部踩完。

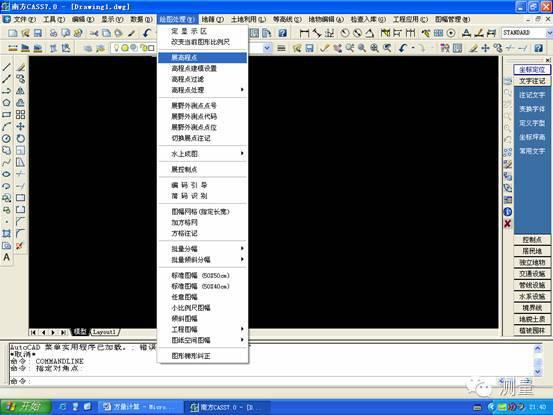

重新打开CASS成图软件，点击绘图处理的站高程点如下图：

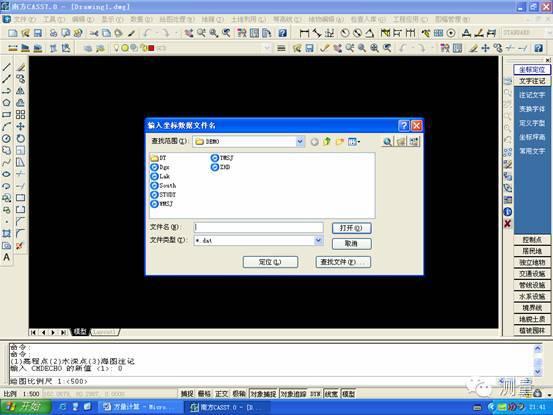

就会弹出一个窗口，如下图：

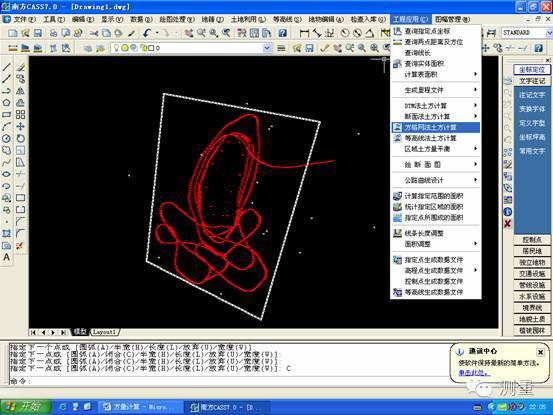

找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离(米)：输入2，2米的意思就是点与点之间的距离(直接回车也可)。回车后就会显示出水深点，然后到原图把图纸范围用带基点复制过来，用多段线闭合，点击工程运用中的方格网法计算，如下图

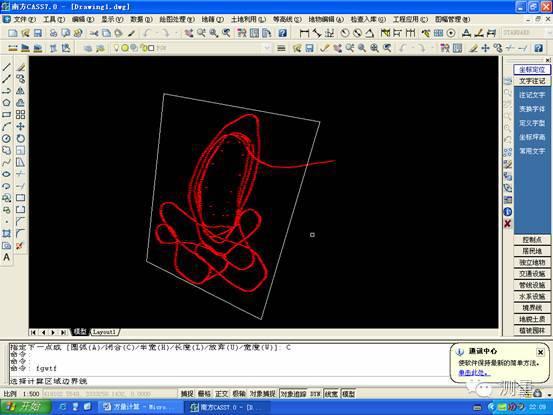

左下角会显示选择计算区域边界线。

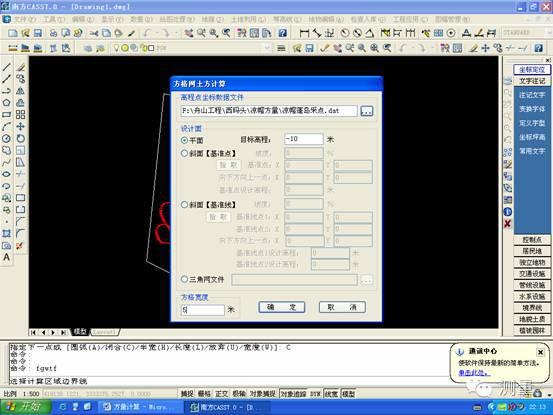

按照下图把这个窗口填好。

目标高程就是设计深度，方格宽度5米。

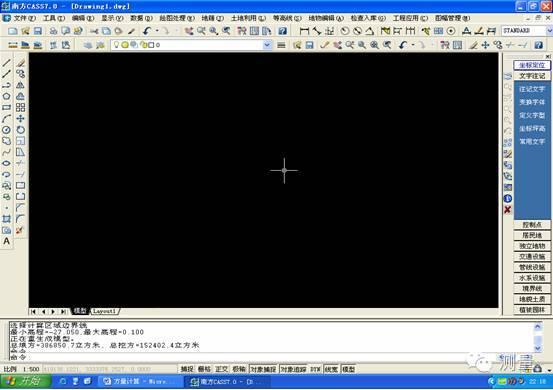

确定后，电脑会自动计算，在左下角会有显示方量。如下图：

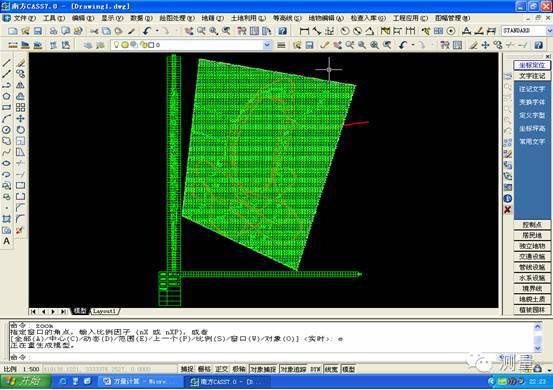

但是此时看不到图纸，很简单。只要在左下角命令栏中输入：ZOOM回车后在输入E后回车就会有显示。如下图：
