计算机rs485通讯,通过FX3U-485-BD实现PLC和计算机的RS485通信

在挑残机项目中，主站需要记录PLC(FX3U-128MT)的错误报警信息，故需要在PLC和主站PC间进行通信，且PLC和主站PC间距离较长，考虑到RS232最远通信距离为15m不能达到我们的要求，在本项目中使用RS485进行通信。 一．硬件：主站PC端使用MOXA的4通道PCI-RS485多串口卡，PLC为FX3U-128MT，由于本身不含485通信，故安装FX3U-485-BD。

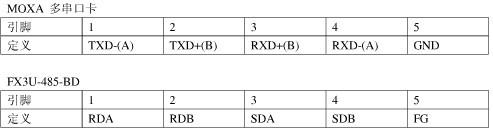

引脚定义：

二．PLC中需要用到的指令和寄存器

1.指令：RS

功能：通过安装在基本单元上的RS-232C或RS-485串行通信口(仅通道1)进行无协议通信，从而执行数据的发送和接收的指令。

其格式为：[RS  S*  m  D*  n]

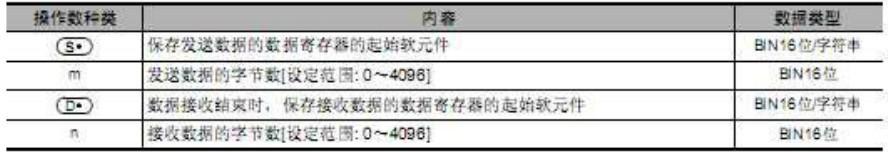

其中 S* m D* n的含义分别为：

数据寄存器：

通信格式寄存器D8120的各位含义即设置方法： 设定D8120=0081H，即9600bps，8位数据位，1为停止位，无奇偶校验，无帧头帧尾，RS485通信。

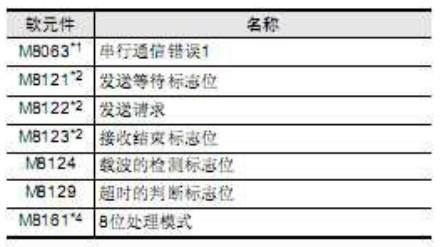

特殊辅助继电器：

三．实验步骤：

(1)硬件连接

i) 安装FX3U-485-BD和MOXA多串口卡

ii) 焊接通信电缆。

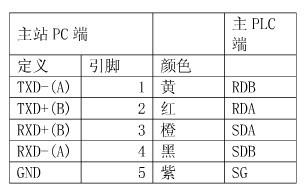

根据MOXA和FX3U-485-BD的引脚定义，RS485通信电缆为：

(2) 编写PLC端实验程序

(3) 在PC端打开串口调试助手，设置相同的传输协议，PC端发送数据，PLC端不能接收，PLC发送数据，PC端不能接收。 查找资料，并分析原因。由于RS485的差分信号在MOXA端使用+/-表示，而FX3U-485-BD端使用A/B表示，在两线制RS485通信中，一般使用A表示Data+，B表示Data-，故怀疑是否MOXA多串口卡中的引脚定义表示错误(即括号中的AB错误)。重新调换线序，按下表中接线：

重新实验，PLC发送，PC能正常接收，PC发送，PLC无法接收。
