压缩空气干燥设备普遍使用的是冷冻式和吸附式两种，在谈论到干燥机效率时，更多是从压降、耗气量等角度来分析，但是无论是销售商还是制造商，都很少提及干燥机的能效。

本文对压缩空气干燥机(冷冻式、吸附式)能效的计算方法及标准来自于上海市地方标准 《DB31/T 1143-2019空压机系统能效在线监测技术规范》。

1

冷冻式干燥机能效计算

冷冻式干燥机能效(η)按下式计算： 式中 ：

η —冷冻式干燥机能效；

M_out  —输出质量流量(累计值)，单位为公斤(kg);

H_in  —输入气流比焓值，单位为千焦每公斤(kJ/kg)；

H_out  —输出气流比焓值，单位为千焦每公斤(kJ/kg)；

E_e  —能源消耗，单位为千瓦时(kWh)。

参数释义：

质量流量——是指单位时间里流体通过封闭管道或敞开槽有效截面的流体质量。

比焓值——是指空气中含有的总热量，通常以干空气的单位质量为基准。在工程中指一千克干空气的焓和与它相对应的水蒸气的焓的总和。我们可以根据一定质量的空气在处理过程中比焓的变化，来判定空气是得到热量还是失去了热量。

2

吸附式干燥机能效计算

吸附式干燥机能效(η)按下式计算： 式中 ：

η —吸附式干燥机能效；

M_out  —输出质量流量(累计值)，单位为公斤(kg);

H_in  —输入气流比焓值，单位为千焦每公斤(kJ/kg)；

H_out  —输出气流比焓值，单位为千焦每公斤(kJ/kg)；

E_e  —能源消耗，单位为千瓦时(kWh)；

V_in —输入体积流量(累计值)，单位为标方(Nm³)；

V_out  —输出体积流量(累计值)，单位为标方(Nm³)；

P_a  —标准大气压，单位为千帕(kPa)；

P_in  —输入空气绝对压力，单位为千帕(kPa)。

参数释义：

体积流量——气体体积流量系指单位时间输送管道中流过的气体体积。气体体积有工作状态下体积和标准状态下体积之分，它们都是指在某个压力和某个温度情况下的体积，后者是指压力为一个标准大气压、温度为0℃(或20℃)时的气体体积。

3

冷冻式干燥机的能效对标标准值

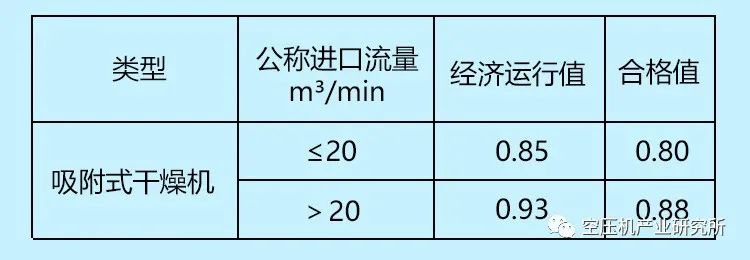

表- 吸附式干燥机能效对标标准值

4

吸附式干燥机的能效对标标准值

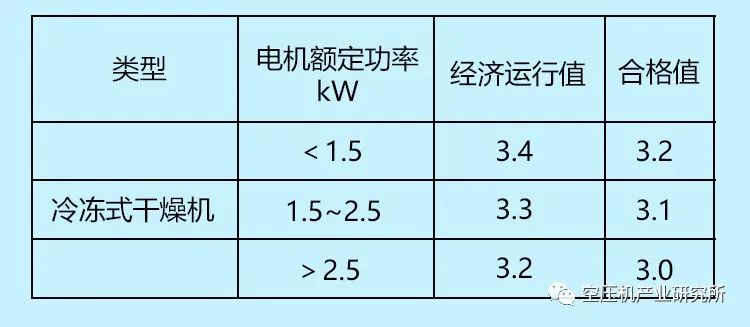

表- 冷冻式干燥机能效对标标准值

---

引用文献：

《DB31/T 1143-2019空压机系统能效在线监测技术规范》
