曲面扫掠命令详解_软件Rhino | 曲面流动

点击这里查看上一期推送哦~

半平米工坊：软件Rhino | 曲面塑造​zhuanlan.zhihu.com

上一篇推送我们完成了“鼠标”建模练习，在此过程中进行了激动人心的阶段式总复习。

今天我们将重新启航，学习山地地形、笔筒和三管混接的建模案例，接触到rhino的王牌命令——曲面流动！敲黑板啦，小童鞋记得要记好重点噢！

我们快开始吧！！！

---

案例学习

1山地地形建模

第一个例子我们学习的是山地地形建模，主要介绍两种方法。这个例子比较的是Patch和Drape命令在绘制地形时候的异同。

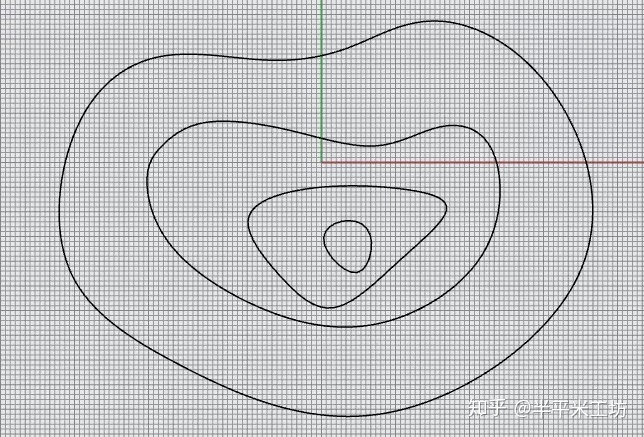

首先在TOP视图上运用控制点曲线命令大致模拟出一个等高线地形图，可以随意绘制。这里给出一个例子，如下图。

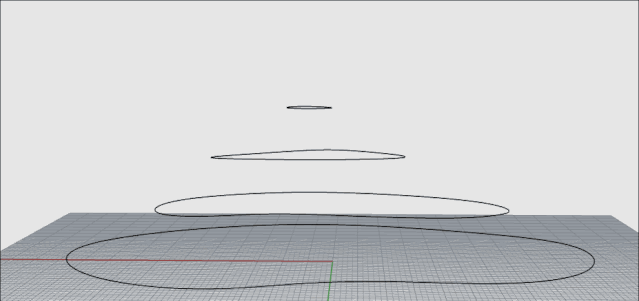

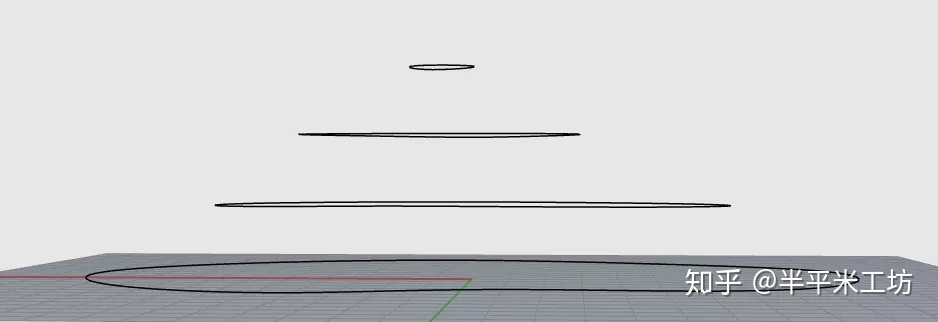

接着运用操作轴分别将其上移相等的距离，这里为了截图方便，我将间距设置为10。

方法一：核心为patch命令

在左侧建立曲面工具集里选择嵌面patch命令，全选所有等高线，保留弹出窗口的参数，一键生成地形，如下图。

我们可以观察到曲面与控制线（等高线）贴合得比较宽松，放手让软件计算，于是某些部分出现了本不应有的小突起。

这种情况太气人了！！但是我们仍有解决的办法。重新patch，调整弹出窗口的UV方向跨距数为20，如下图。

我们可以观察到曲面与控制线较之前贴合得更严密，情况好了很多。也就是说，运用嵌面patch命令生成地形时，我们需要将UV方向跨距数调整到合适的参数。

方法二：核心为Drape命令

首先，我们需要在建立曲面工具集里选择“以平面曲线建立曲面”，将所有的闭合等高线转换成封闭曲面，如下图。
