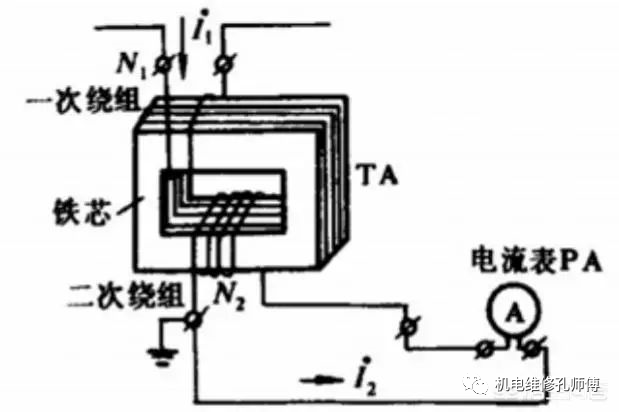

电流互感器的原理和作用不再赘述，其工作原理图如下，

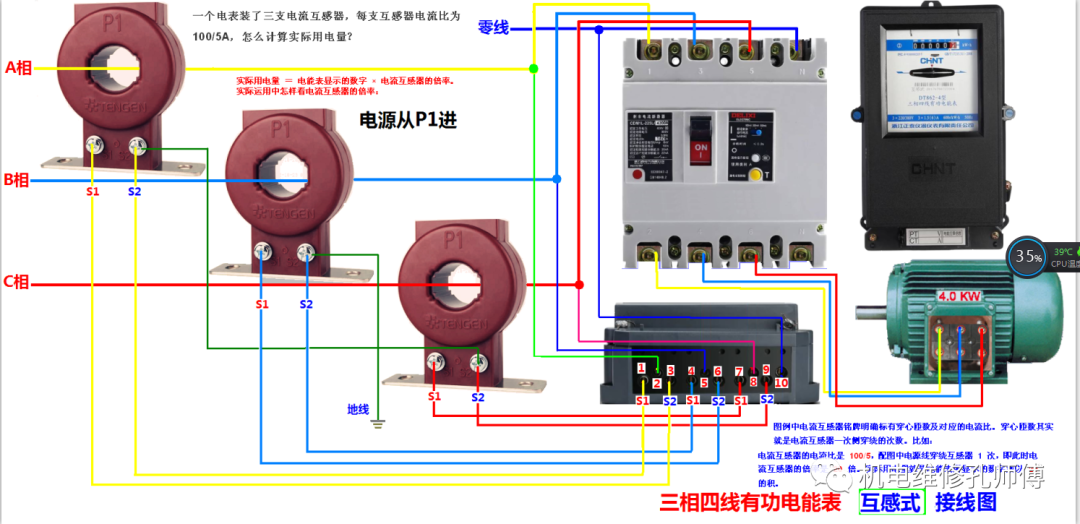

咱们目前所使用的电度表分为单相电度表和三相电度表。单相电度表是分别安装在A、B、C三相电路里的，如果是测量大功率电气设备，电缆无法直接接入电度表，必须和电流互感器配合实用。接线图如下：

实际用电量 ＝ 电能表显示的数字 × 电流互感器的倍率。

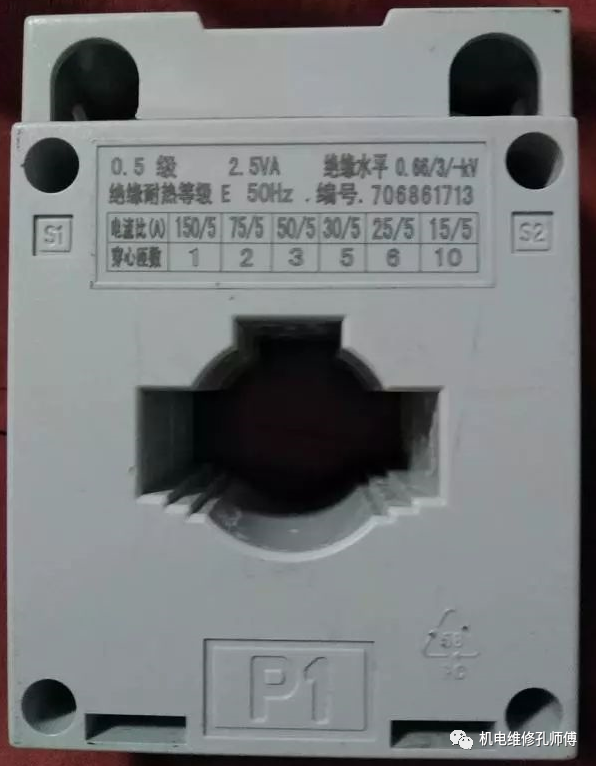

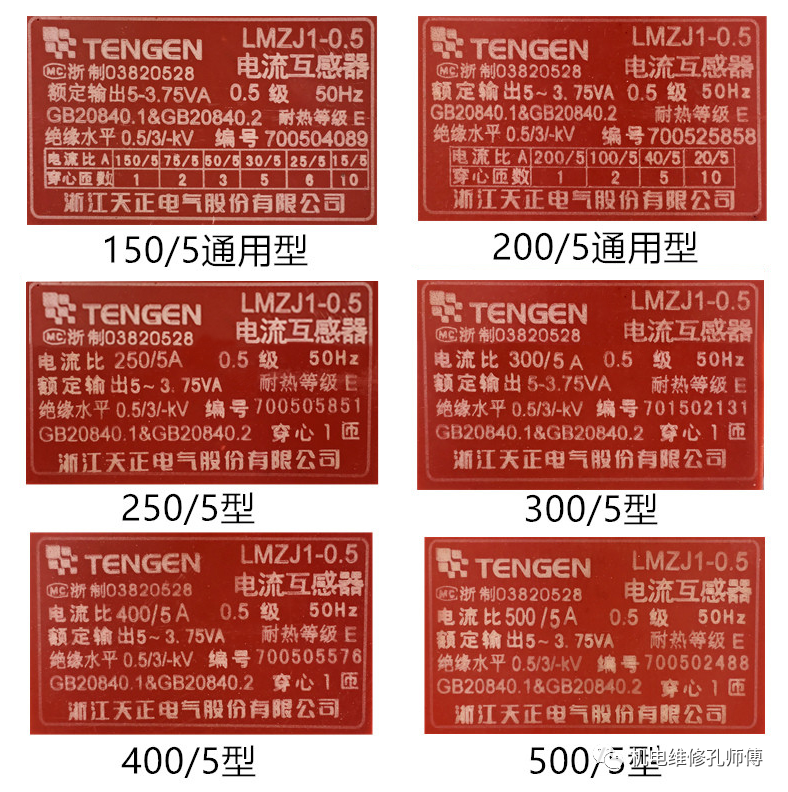

实际运用中怎样看电流互感器的倍率：图例中电流互感器铭牌明确标有穿心匝数及对应的电流比。穿心匝数其实就是电流互感器一次侧穿绕的次数。比如：

图例中电流互感器铭牌明确标有穿心匝数及对应的电流比。穿心匝数其实就是电流互感器一次侧穿绕的次数。比如：

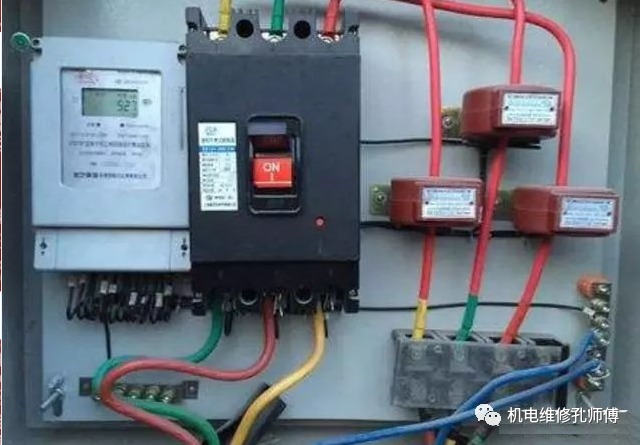

①＂150/5 —— 1＂ 即电源线穿过互感器 1 次，互感器的倍是 30 倍。参考图例如下，

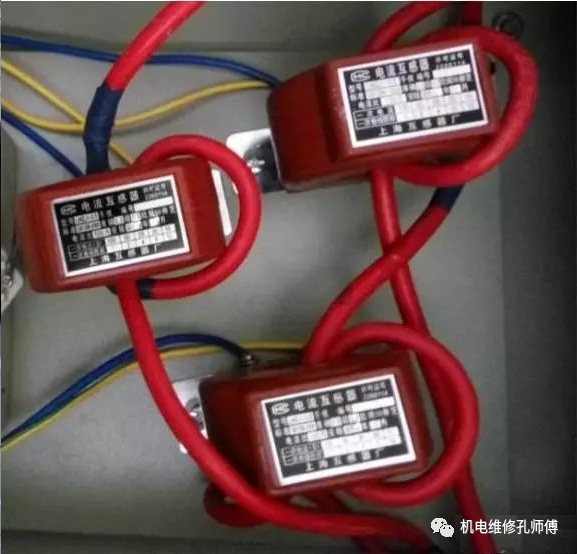

②＂75 —— 2＂ 即电源线穿过互感器 2 次，互感器的倍率是 15 倍。参考图例如下

依此类推……

一般地，当实际电流与互感器的一次电流相差太大时，可采用一次线穿绕的方法。但在实际操作中，可能会出现如下情形：

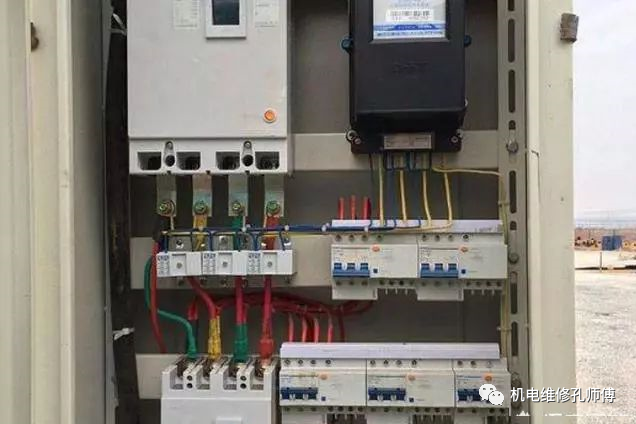

① 或许电源线较粗、硬度过大，只方便穿一次，如下图，

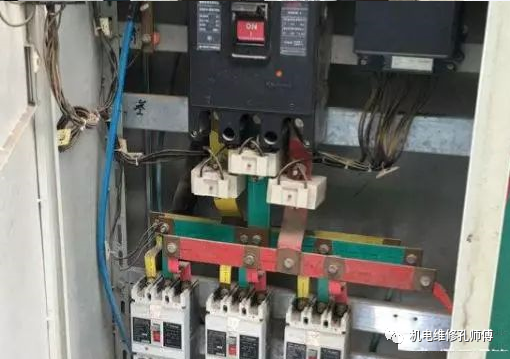

② 或许穿过互感器的不是电线，而是铜牌或铝牌，仅仅能穿一次，如下图，

因此，要根据负荷量等实际情况，尽可能选择与用电电流相近的电流互感器。

回到题主的提问：电流互感器的电流比是 100/5，配图中电源线穿绕互感器 1 次，即此时电流互感器的倍率是 20 倍。实际用电量就是电能表所显示的数字乘以 20 的积。

　　在计算电量的时候，先算出一块表的电量，计算方法是：(本月的电表读数－上月的电表读数)×电流互感器倍率＝实际用电量，其它两相也是如此计算，然后将每块电度表的最终读数相加，就是本月实际用电量，比如A相，上个月的用电量是1000Kw.h，本月抄见电量是1200Kw.h，(1200-1000)×(100/5)＝200×20＝4000Kw.h，另外两块电度表按此计算，B相用电量4010Kw.h，C相4000Kw.h，它们的总电量是4000+4010+4000＝12010Kw.h。如果是一块三相电度表，就不用这么费事了，直接按照上面的公式，计算出本月的实际用电量即可。

　　在实际运用当中，电流互感器还有一次侧电缆穿心的，也就是所说的穿心匝数，匝数不同电流互感器的变比也不同，计算的方式也不一样。

　　这么说吧，互感器标明的变比是150/5，此时穿心匝数是一根电缆，它的倍率就是30，电度表抄见电量就×30；穿两匝就是75/5，倍率为15；穿三匝50/5，倍率为10。题中是100/5的互感器，没有说明穿匝，倍率只能按照20计算。

　　在高压电力系统，不光有大电流无法直接计量，还存在着高电压，需要用电压互感器将高电压转化成低电压接入电度表，比如10000V/100V(二次电压统一为100V)，电压降低为1%。

　　好的，就说到这里，我是电工基础课，以上是我个人的原创稿件，希望我的回答对您能够有所帮助，如果您觉得还可以，敬请您点赞、留言和转发，同时有不对之处诚挚的希望您能够多加批评指正，谢谢。

　　1:20互感器初级串一圈1度就是20度怎么计算的我教你个法记住，分子除一分母得出数，就是初级串一圈实际度数，举例，100/5就是100除5是不是20那就是1度实际度数是20度，150/5就是150除5也就是30，初级串一圈就是1:30，1度就是实际30度，如果150/5初级串2圈呢，那就是1:60.度以此类推，

　　1.上图示三相四线电度表的接线原理图，由于一次电流较大，无法直接接入电度表(家庭用电采用直接接如电度表法)，所有采用了电流互感器，将大电流转化为5A以下的小电流接入电度表。

　　2.电流互感器有不同的变比，比如100/5的电流互感器将一次电流100A转换成5A接入电度表，即电流减小了20倍，那么在计算电度的时候，用电度表的读数乘以20倍就是实际用的电度数。

　　3.在高压电力系统，不光有大电流无法直接计量，还存在着高电压，需要用电压互感器将高电压转化成低电压接入电度表，比如10000V/100V(二次电压统一为100V)，电压降低为1%

。
