1. IDE是什么？

早期，硬盘控制器和硬盘本身是分开的
后来，硬盘控制器和硬盘本身合二为一
于是，有了高大上的名字 Integrated Drive Electronics，IDE
再后来，有了别名ATA，然后是ATA / IDE
最初的硬盘是用并口传输数据，所以IDE常指代并口硬盘接口
后来有了串口硬盘接口，名为: SerialATA，缩写：SATA …

1.1 问题

虚拟机中有硬盘吗？如何创建一块虚拟硬盘？

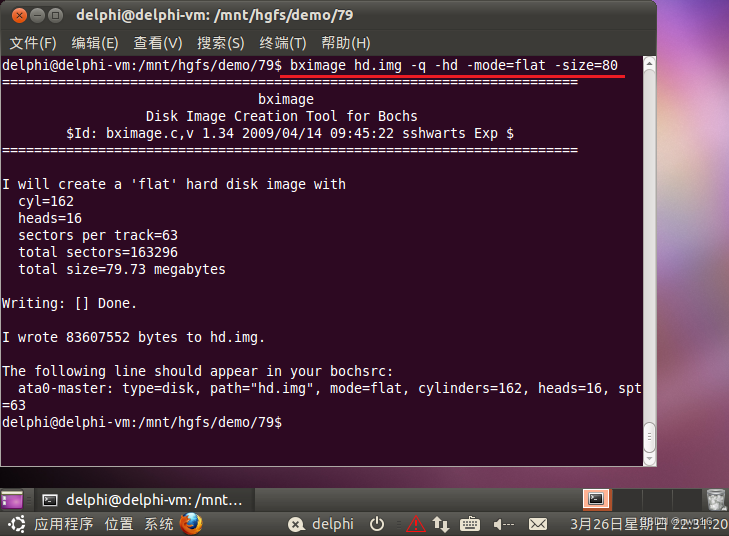

1.2 创建虚拟硬盘

在这里插入图片描述

1.3 修改bochsrc

在这里插入图片描述

1.4 BIOS留下的遗产

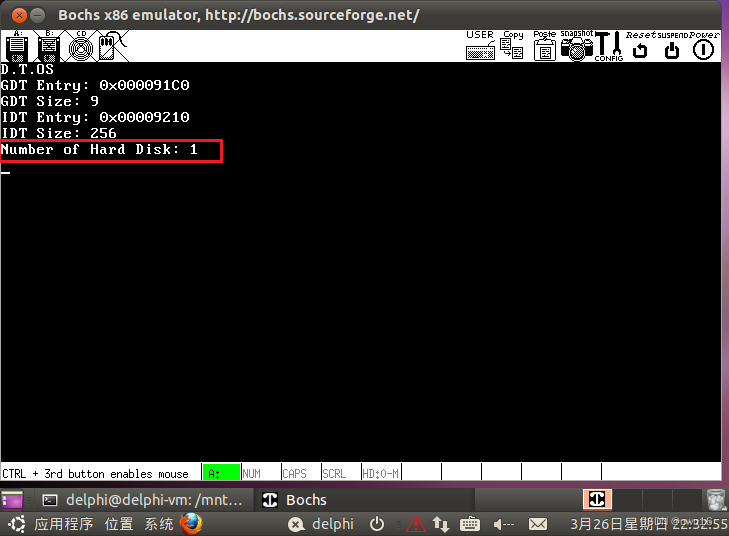

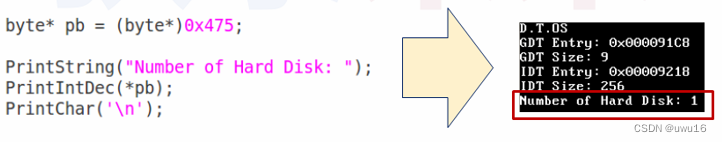

BIOS运行后会遍历系统中的硬件，并记录相关信息。其中，硬盘数量记录于 0x475地址处。
在这里插入图片描述

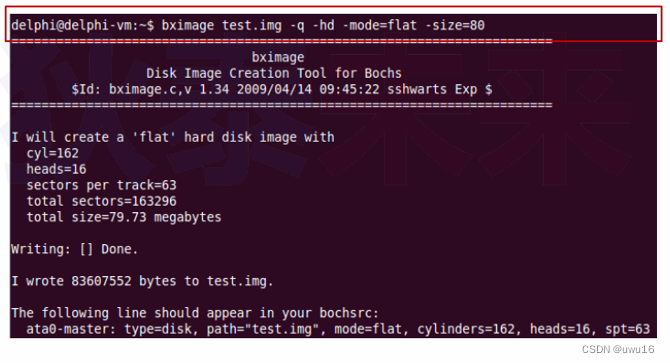

1.5 编程实验：虚拟硬盘创建

在这里插入图片描述

【参看链接】：79-80 - 硬盘驱动程序设计 / 79 / 00虚拟硬盘创建

在这里插入图片描述

2. 硬盘控制器

硬盘控制器：硬盘的原生操作接口
通过固定I/O端口对硬盘控制器进行操作
操作的本质是读写硬盘控制器中的寄存器
- 命令块寄存器（Command Block Register）
- 控制块寄存器（Control Block Register）

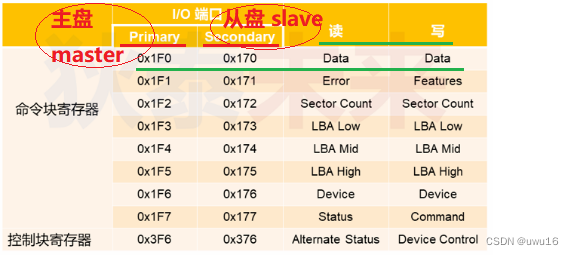

硬盘IO端口及寄存器

在这里插入图片描述

注意
- 命令块寄存器对应多个端口（多个寄存器）
- 控制块寄存器对应单个端口（单个寄存器）
- 端口可读可写，但读写时意义可能不同

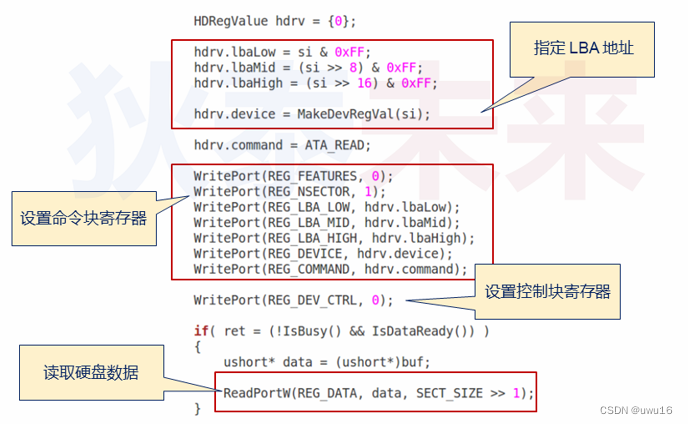

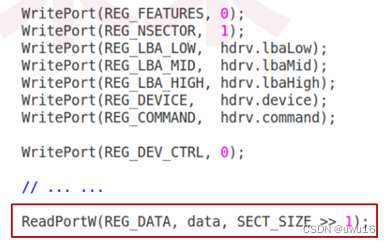

2.1 硬盘操作基本步骤

往 命令块寄存器 写数据
往 控制块寄存器 写数据
从数据端口中 读取数据

在这里插入图片描述

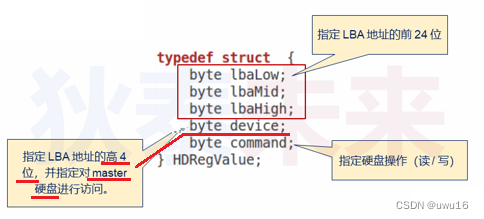

2.2 关键寄存器详解 - LBA Register

LBA是什么？

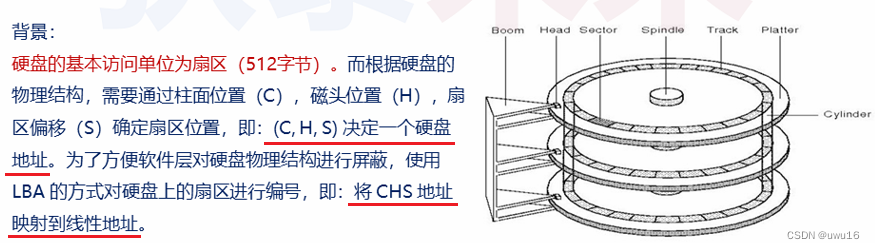

LBA：Logical Block Addressing，逻辑块地址，是一种线性寻址的方式（0 ~ n）

在这里插入图片描述
注：将CHS地址映射到线性地址

目前绝大多数硬盘支持 LBA扇区寻址方式
- 通过3.5个寄存器（即：28位）读写硬盘扇区
  - LBA Low：保存逻辑扇区地址的低8位
  - LBA Mid：保存逻辑扇区地址中的中8位
  - LBA High：保存逻辑扇区地址的高8位
- 8 * 3 = 24，还有 28 - 24 = 4 位在哪里？

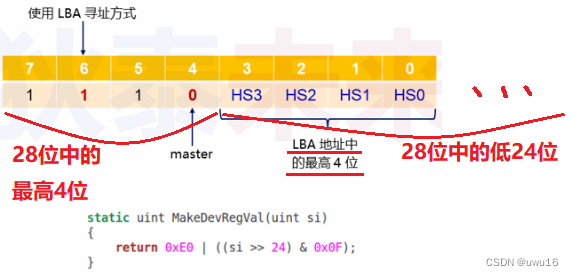

2.3 关键寄存器详解 - Device Register

在这里插入图片描述

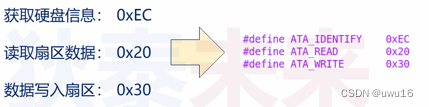

2.4 关键寄存器详解 - Command Register

指定硬盘操作：

在这里插入图片描述

2.5 关键寄存器详解 - Status Register

在这里插入图片描述

2.6 思考

硬盘读写数据时需要注意哪些问题？

3. 硬盘读写注意事项

3.1 注意一

硬盘以扇区为基本读写单位
读写数据时需要计算目标扇区的 逻辑地址（LBA）
确定逻辑地址后，读取扇区数据到内存（ 512字节 ）
- 读：从读取的扇区中拷贝目标数据
- 写：数据写入读取的扇区中，之后将扇区数据写回硬盘

3.2 注意二

硬盘数据端口（0x1F0）的读写需要以双字节为单位（WORD）

在这里插入图片描述

注：双字节对应C语言中的 ushort

3.3 汇编小贴士

cld：清空方向标志位，向高地址方向增加地址值
insw：端口操作，从端口读取一个字（双字节）
outsw：端口操作，向端口写入一个字（双字节）
rep：重复指令，重复次数由ecx寄存器指定

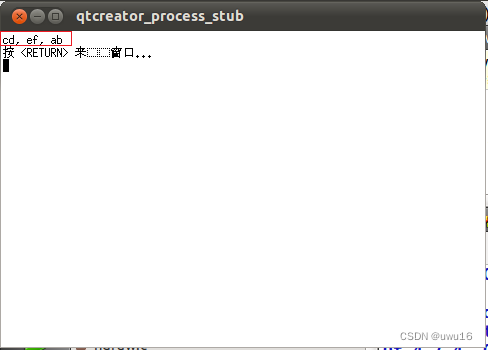

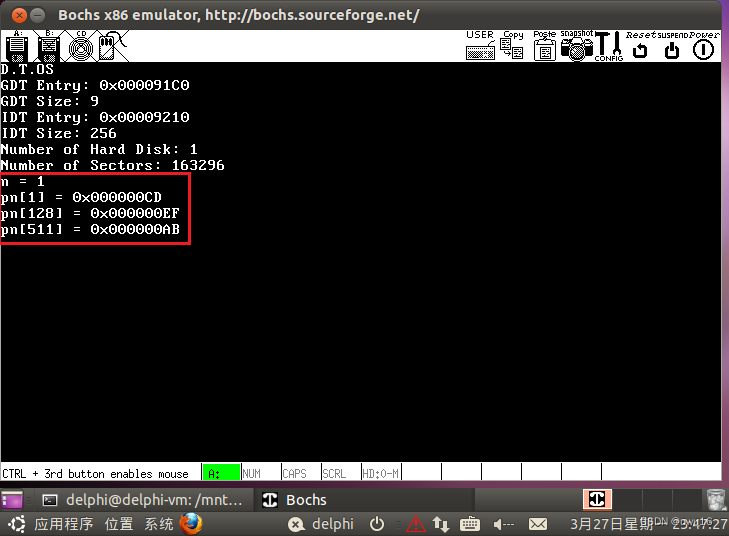

3.4 端口读写

;
; void ReadPortW(ushort port, ushort* buf, uint len)
;
ReadPortW:
    push ebp
    mov ebp, esp

    mov edx, [ebp + 8]  ; 参数port
    mov edi, [ebp + 12] ; 参数buf
    mov ecx, [ebp + 16] ; 参数len

    cld
    rep insw

    nop
    nop
    nop

    leave
    ret

;
; void WritePortW(ushort port, ushort* buf, uint len)
;
WritePortW:
    push ebp
    mov ebp, esp

    mov edx, [ebp + 8]  ; 参数port
    mov esi, [ebp + 12] ; 参数buf
    mov ecx, [ebp + 16] ; 参数len

    cld
    rep outsw

    nop
    nop
    nop

    leave
    ret
