游标卡尺(VERNIER CALLIPER)，是一种测量长度、内外径、深度的量具。游标卡尺由主尺和附在主尺上能滑动的游标两部分构成。主尺一般以毫米为单位，而游标上则有10、20或50个分格，根据分格的不同，游标卡尺可分为十分度游标卡尺、二十分度游标卡尺、五十分度格游标卡尺等，游标为10分度的有9mm，20分度的有19mm，50分度的有49mm。游标卡尺的主尺和游标上有两副活动量爪，分别是内测量爪和外测量爪，内测量爪通常用来测量内径，外测量爪通常用来测量长度和外径。

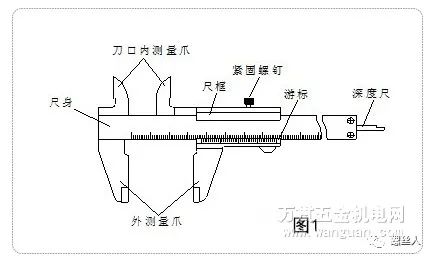

游标卡尺可适用与测量产品的内、外尺寸(长度、宽度、厚度、内径和外径)，孔距，高度和深度等，以其精度为名，一般可以精确到0.01cm，但是其结构比起卷尺直尺相对要复杂很多，先来看看游标卡尺的结构图.如图1所示。
♦·游标卡尺的测量使用方法：游标卡尺主要可用于测量物体的外径、内径和深度，测量使用方法如下：

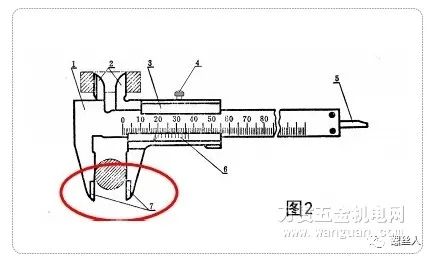

测量外径如图2，红框内部分，钳住物品，得出测量数据。

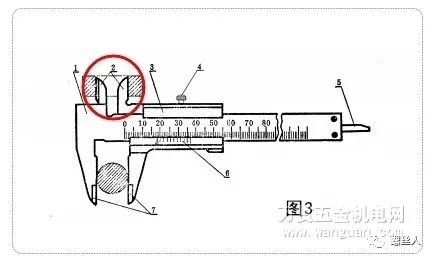

测量内径如图3，红框内部分，在物品内径部分，两端张开，撑住物品，得出测量数据。

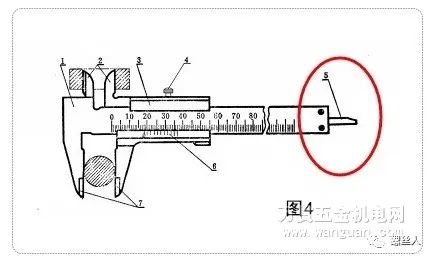

测量深度如图4，红框内部分，探入后，固定标尺，得出测量数据。

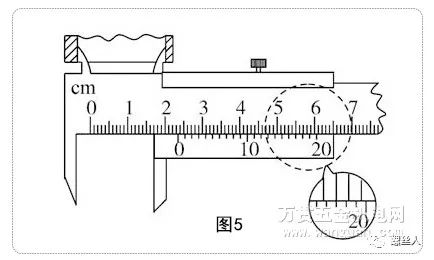

♦·游标卡尺的读数方法无论测量方法如何，数据都便现在标尺上。所以我们以下图测量内径的图示为例：(图5)

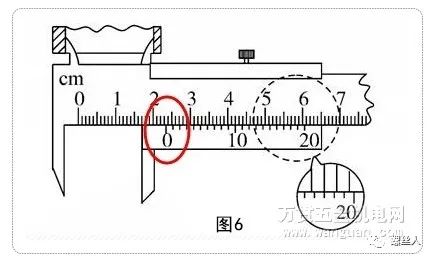

1，首先,看副尺“0”的位置，它决定了头两个数位。图中0在2.3cm的后面。即为测量物体的内径为2.3xxcm.
2，然后观察副尺分度(精确度)，就是有多少个格图中为20分度，即精确度为0.05mm。(每分度的单位=1毫米/分度)
3，然后看副尺和主尺完全重合的数位，看红框内，重合部分与二差3格。即重合处为17。每单位为0.05mm，得出最后的数位，0.85mm(0.085cm)
4，最后测量出，目标的内径为2.385cm
