矿物绝缘电缆的型号有BTTZ、BTTVZ、BTTQ、BTTVQ。BTTVZ/BTTVQ就是在BTTZ/BTTQ的基础上多一层外护套。
B----布线用固定安装电力电缆
T----铜护套T----铜导体V/Y----外护套:聚氯乙烯V,聚乙烯YZ/Q----耐电压等级:Z重型750V,Q轻型500V
一、YTTW与BTTZ电缆的区别
序号 | YTTW柔性防火电缆 | BTTZ矿物绝缘电缆 |
1 | 同属于矿物绝缘电缆(防火电缆) | |
2 | 柔性防火电缆 | 刚性防火电缆 |
3 | 电缆制造长度无限 | 电缆受制作工艺限制,导体截面小,制作长度短。 |
4 | 满足设计和施工验收规范的要求 | 难以达到《电力工程电缆设计规范》“电缆线路中间‘不应’有接头”是强制性规定,《民用建筑电气设计规范》及《电气装置安装工程电缆线路施工及验收规范》“宜避免中间接头” “减少电缆接头”要求。 |
5 | 电缆中间有接头达不到防火的要求,产生不必要的接触电阻。 | |
6 | 电缆的绝缘材料采用无机矿物绝缘带作连续绕包,能严格控制绝缘厚度且不易吸潮。 | 绝缘材料采用氧化镁(Mgo)粉易吸潮 |
7 | 耐火特性高(极限温度1083℃),燃烧时无毒。在火焰温度950-1000℃燃烧3个小时,能保持电路的完整性。 | 具有耐高温、防火、防爆、不燃烧(250℃时可连续长时间运行,1000℃极限状态下也可作30min的短时间运行)。 |
8 | 根据导体载流量的特性,在截面积相同的情况下,相同时间内多根导线中通过的电子数量大于单根导线,所以YTTW金属护套无机矿物绝缘电缆的载流量大于BTTZ矿物绝缘电缆,大大提高了电缆的工作效率。 | |
9 | 电缆较为柔软,而且,轧纹形的铜护套使电缆不会受到热胀冷缩自然力或电动力的破坏,整条线路不需设置“S”或“Ω”形;电缆制造长度长,可以和普通电缆一样成盘放线;电缆基本不吸潮,终端安装简单,近似于普通电缆。总之,在同等条件下,YTTW金属护套无机矿物绝缘电缆的安装费用和施工劳动强度明显低于BTTZ矿物绝缘电缆。 | 安装过程中必需每隔一段距离加设“S”形或者“Ω”形;BTTZ矿物绝缘电缆无法整盘放线,需要投入大量的人力,而且在放线过程中电缆容易打结; BTTZ矿物绝缘电缆的绝缘材料氧化镁极易吸潮,制作中间接头、终端时要边烘烤边施工,一旦吸潮,就会降低绝缘电阻,造成泄漏电流的增加,进而导致电压损失的加大。 |
BBTRZ矿物绝缘电缆
B----布线用固定安装电力电缆
B----矿物化合物
T----铜导体
R----柔软性
Z----耐电压等级重型750V
二、BBTRZ、BTLY、YTTW与BTTZ优缺点对比
特点产品 | 优势 | 不足 |
BBTRZ | 运用了传统的绞线和成缆技术,除了导体不再使用任何金属,使得电缆更柔软,不需要专用终端结头,敷设方便,填充物为矿物化合物,不易吸潮,载流量高。 | 目前只有低压600~1000V。 |
BTLY | 覆盖中低压;相对BTTZ具有小幅度的柔软性。 | 除铜导体外,电缆外护套为无缝金属管,在腐蚀性环境中易漏电,电缆结构相对复杂。 |
YTTW | 具有小幅度的柔软性,弯曲有限。 | 电缆铜管采用纵包连续焊接,易脱落,上海世博会中国馆使用时因弯曲半径发生电缆爆裂事故。 |
BTTZ | 国标产品,设计师比较熟悉。 | 耐电压等级仅为750V,钢硬,重量约为一般电缆的2倍,敷设时不易达到平行整洁的观感效果,且线路长、接头多,查找故障点困难,施工难度较大,在进出配线箱处和桥架内弯曲成型困难,接头处氧化镁极易与空气中的水分发生化学反应易吸潮,施工受影响大。 |
三、图文介绍

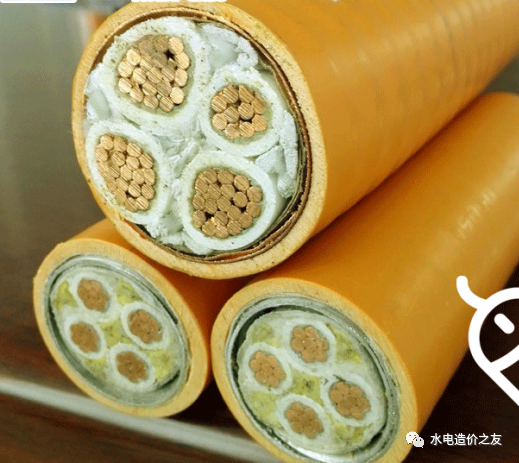

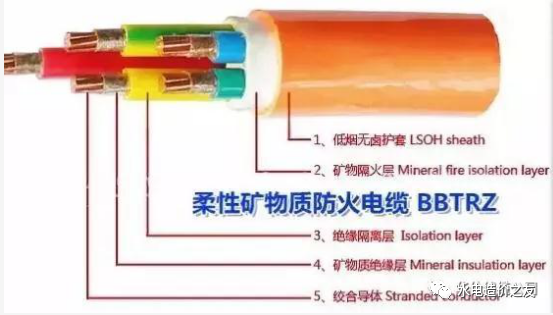

①、隔离型(柔性)矿物绝缘电缆 防火电缆
这个是BBTRZ,柔性很强,绝缘防火性能也非常好。

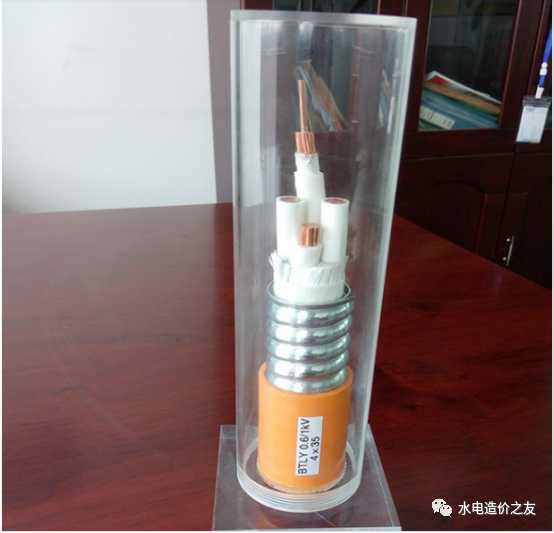

②、BTLY 隔离型(柔性)矿物绝缘电缆 防火电缆
这个是BTLY,高低压都有。

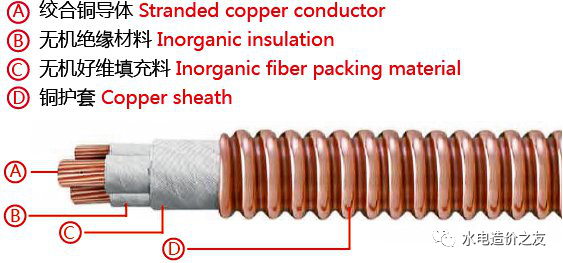

③、YTTW:金属护套无机矿物绝缘柔性防火电缆
这个是YTTW,中国馆出问题的那种。

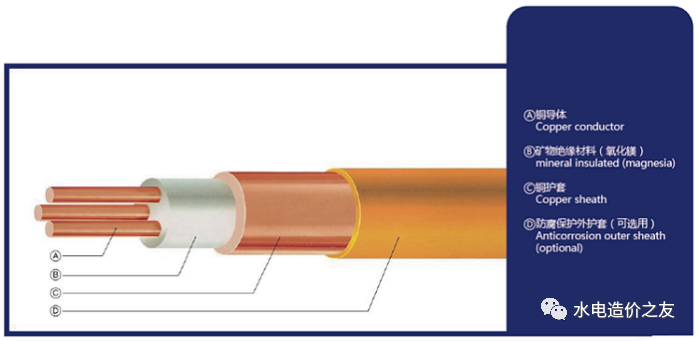

④、BTTZ:铜芯铜护套氧化镁绝缘防火电缆
这个是BTTZ,施工方最不喜欢的,工艺复杂。
四、成本对比
单位价格比较 | 截面积(mm2) | ||
小截面4×10 | 中截面4×70 | 大截面4×70 | |
BTLY比BTTZ低百分比 | 21% | 45% | 60% |
TYYW比BTTZ低百分比 | 28% | 51% | 64% |
BBTRZ比BTTZ低百分比 | 51% | 60% | 68% |
通过对比发现,BBTRZ型柔性矿物绝缘电缆是价格最低的一种,它比作为对比基准的刚性矿物绝缘电缆(BTTZ)价格低了一半以上,在开发和运营上最具成本效益。
附一、BTTZ电缆 中间连接器及终端 安装指导视频
学习一下☟
附二、YTTW柔性矿物绝缘电缆 接头和中间连接器 安装视频
学习一下☟

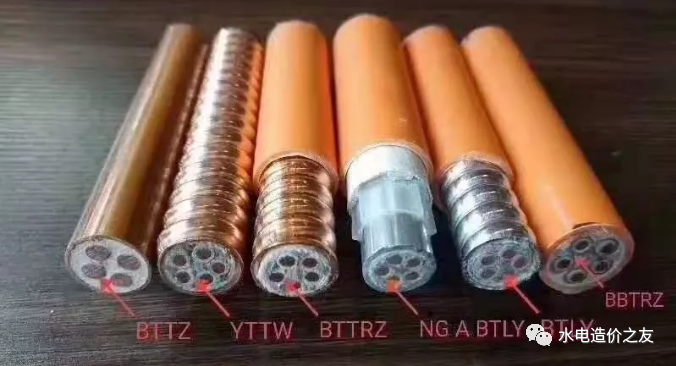

矿物绝缘电缆-矿物防火电缆产品型号分类:
铜芯铜护套氧化镁绝缘电缆:由实心铜杆、氧化镁绝缘、无缝铜管护套构成。(不带外护套BTTZ、BTTQ,带外护套BTTVZ、BTTVQ、WD-BTTYZ)
柔性无机云母带矿物绝缘电缆:由铜绞线、氟云母带绝缘、铜带纵向包裹连续焊接护套构成。(不带外护套YTTW、RTTZ,带外护套YTTWV、WD-YTTWY、RTTZV、WR-RTTZY、BTTW、BTTRZ)。
柔性隔离型铝护套矿物绝缘电缆(NG-A、BTLY):由铜绞线、金云母带绝缘、无缝铝管护套、隔氧层填充、隔离耐火层、低烟无卤护套构成。
以上3类电缆,防火性能最好的为BTTZ系列,它是目前唯一国际认可的矿物绝缘电缆,它采用高导电率的实心铜芯导线作导体,高度压缩的粉末状氧化镁(MgO)作绝缘,无缝铜管作护套,经特殊工艺制作而成的现代建筑布线电缆和特殊行业(冶金、化工、石油等)用电缆。
YTTW/YTTWY | NG-A BTLY |
金属护套矿物绝缘电缆 | 隔离型(柔性)矿物绝缘电缆 |
Y:矿物绝缘系列代号 T:铜芯 T:铜护套 W:无机矿物绝缘 Y:低烟无卤聚烯烃外护套 V:聚氯乙烯护套。 | B :布线用矿物绝缘电缆 T:铜导体 L:铝金属套 Y:聚烯烃外护套 N:耐火 G:隔离 A:.耐火等级(950℃-1000℃)3小时 |
1、铜导体 2、金云母带绝缘 3、无机纤维填充料 4、波纹铜护套 5、聚乙烯或低烟无卤聚烯烃外护套 | 1、铜导体 2、金云母带绝缘 3、金属铝护套 4、交联隔离套 5、Mg(OH)2或AI(OH)3耐火层 6、低烟无卤聚烯烃外护套 |
