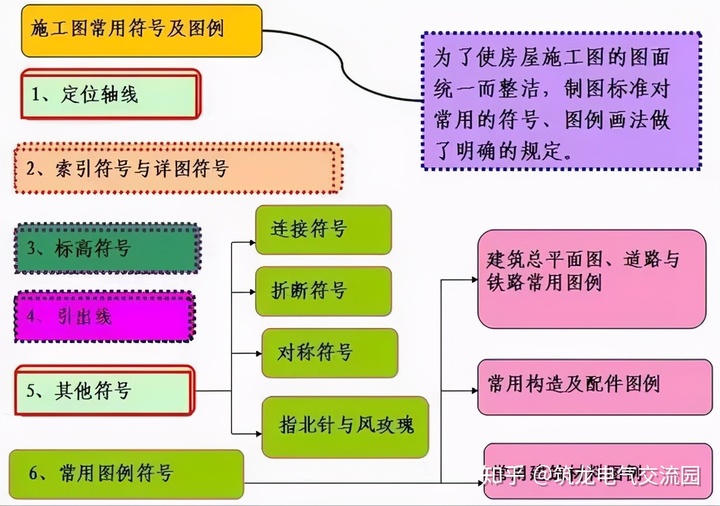

斜度符号标注_施工图常用符号及图例大全，超实用

一、定位轴线

1、作用

定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。

规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。

2、定位轴线的编号

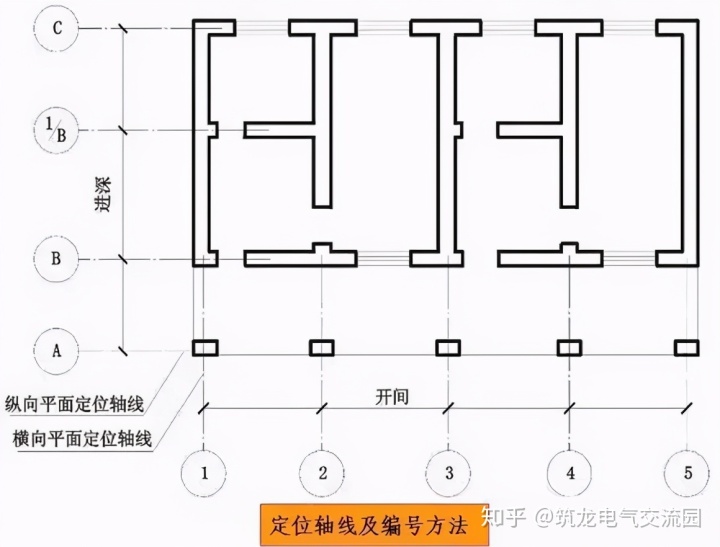

1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；

2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。

平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。

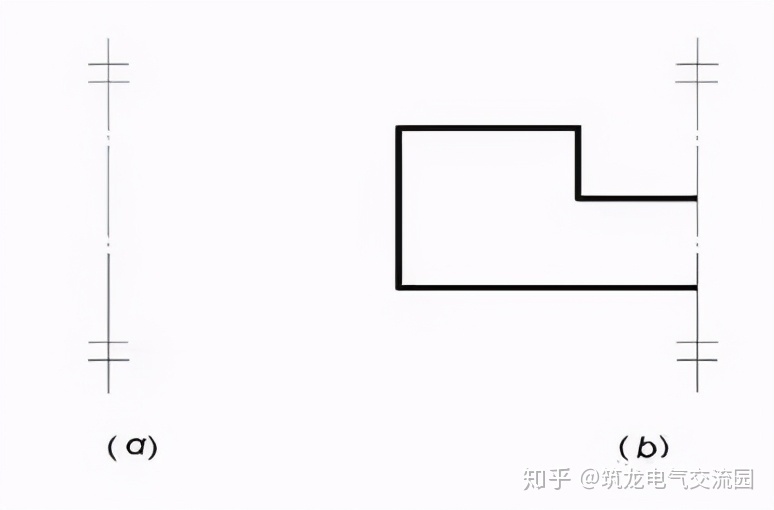

3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。

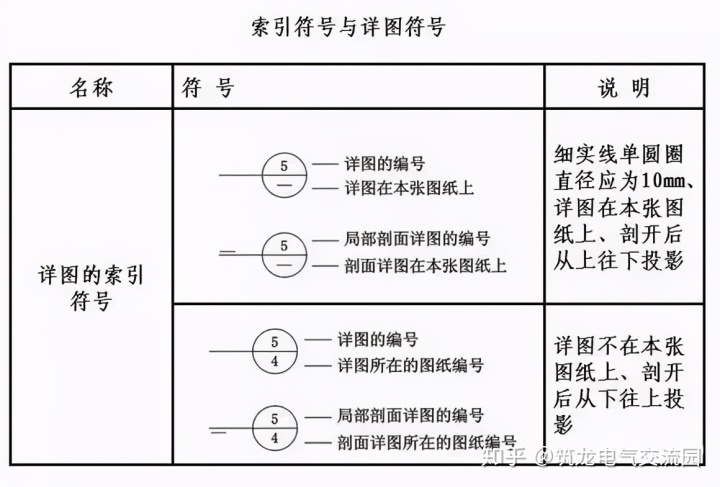

二、索引符号与详图符号

1）详细表示某些重要局部，需要另绘制其详图进行表达。

2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。

三、标高符号

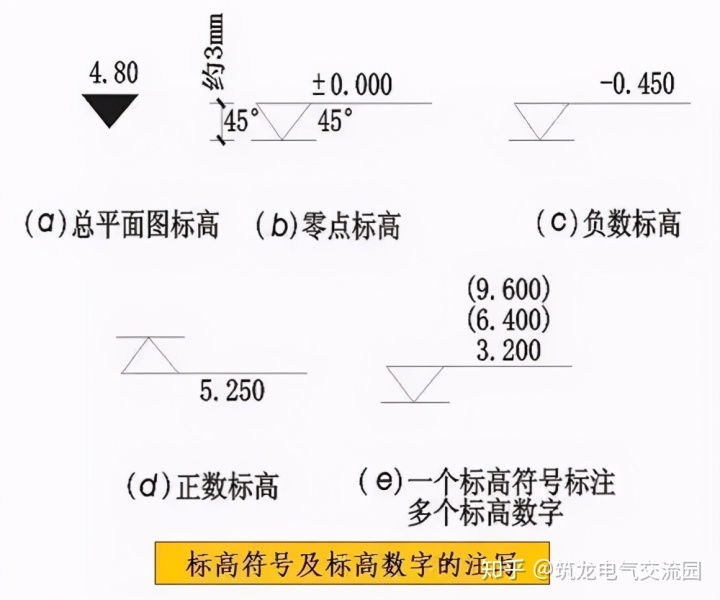

标高是标注建筑物高度方向的一种尺寸形式，以米为单位。

绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。

相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。

建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。

结构标高: 指结构构件未经装修的表面的标高。如圈梁底面、梁顶面等标高。

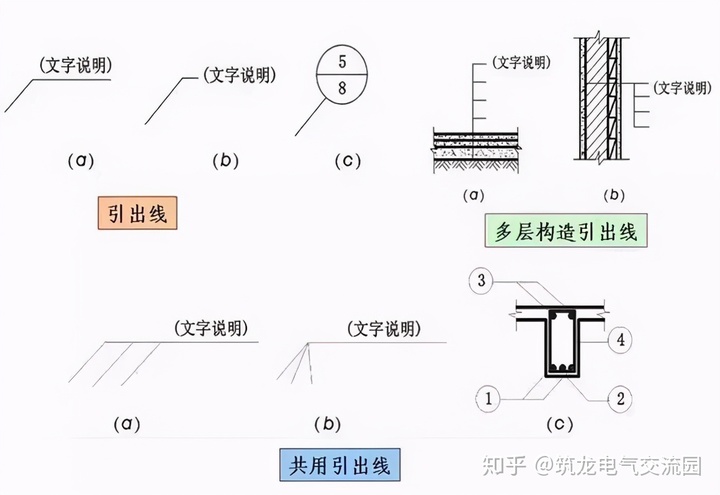

四、引出线

五、其他符号

1、连接符号：

对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。

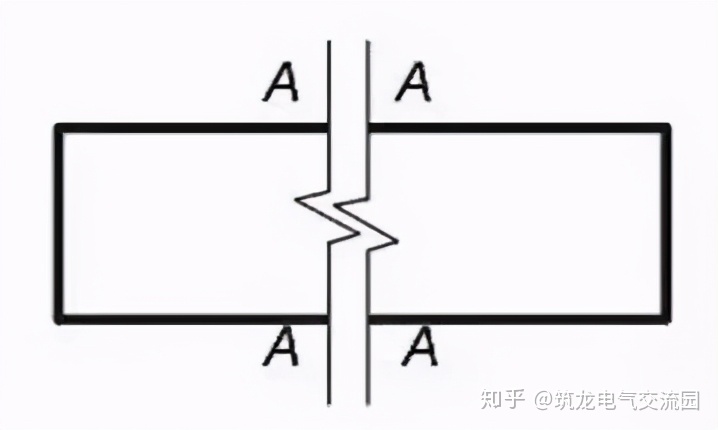

连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。

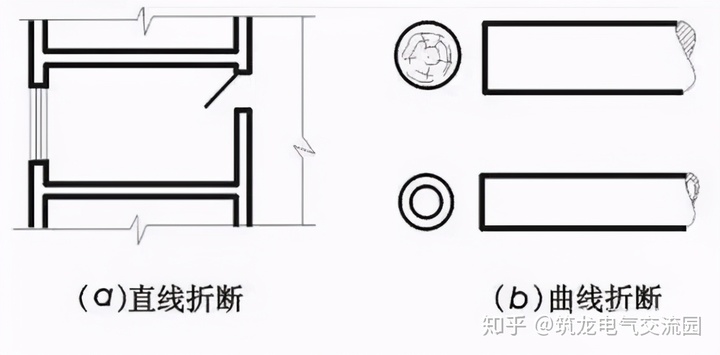

2、折断符号

1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。

2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。

3、对称符号

当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。

4、指北针

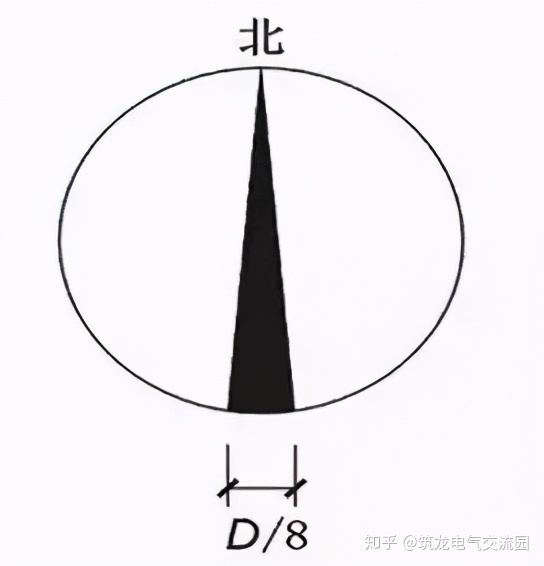

在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。

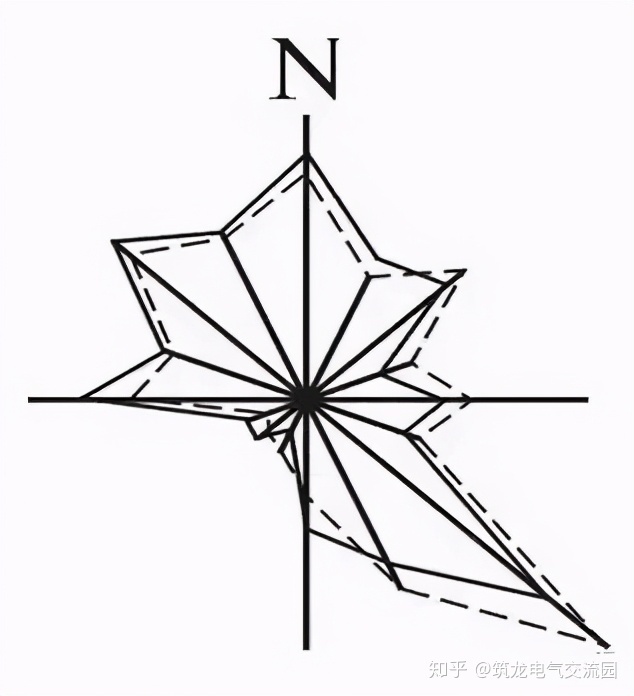

5、风向频率玫瑰图

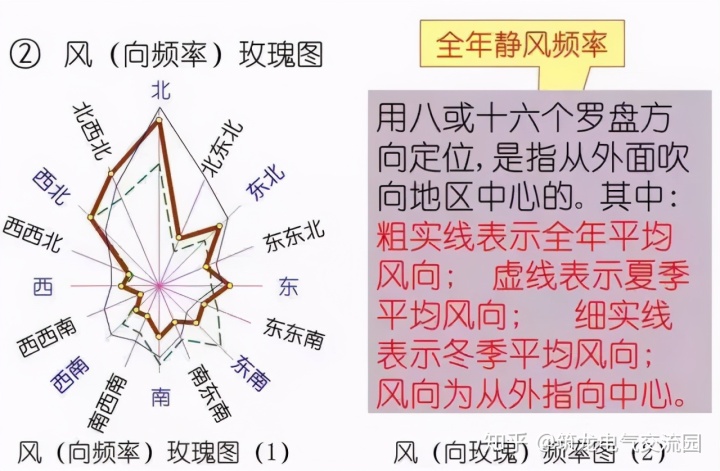

用来表示该地区常年的风向频率和房屋的朝向。

风的吹向是指从外吹向中心。实线范围表示全年风向频率，虚线范围表示夏季风向频率。

6、坡度

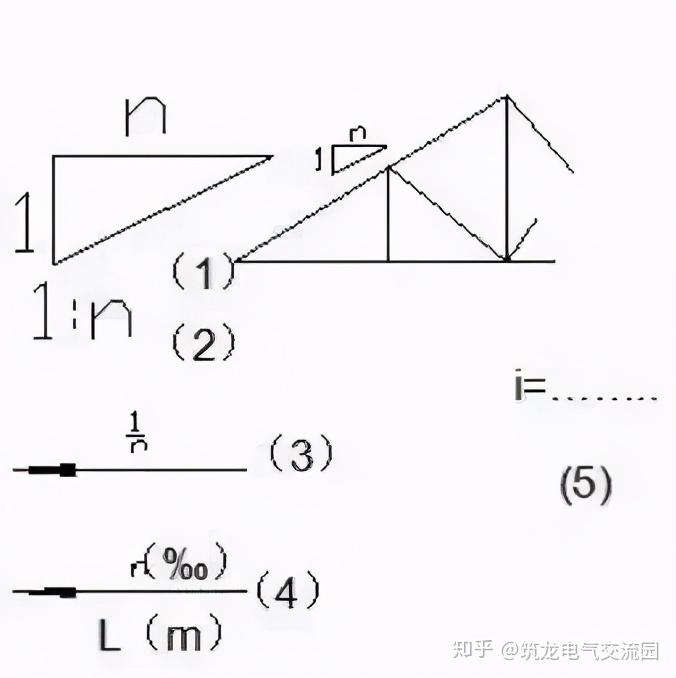

在施工图中对倾斜部分的标注，通常用坡度（斜度）来表示，当坡度方向不明显时，在坡度的数字下面应加注坡度符号，坡度符号一般指向下坡方向。

1）坡度较大时采用

2）坡度一般时采用

3）坡度平坦且坡度方向不明显时采用

4）道路及路面的坡度标志

5）管道的坡度标志

六、常用图例符号

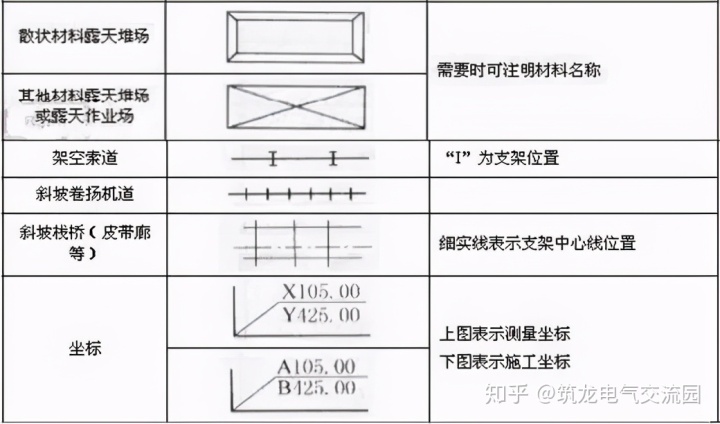

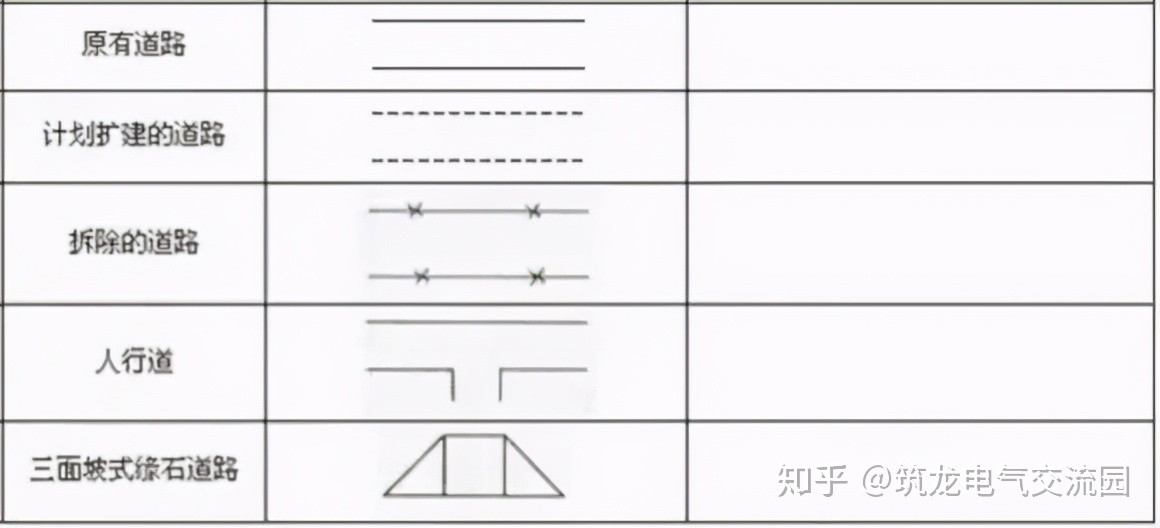

1、建筑总平面图图例

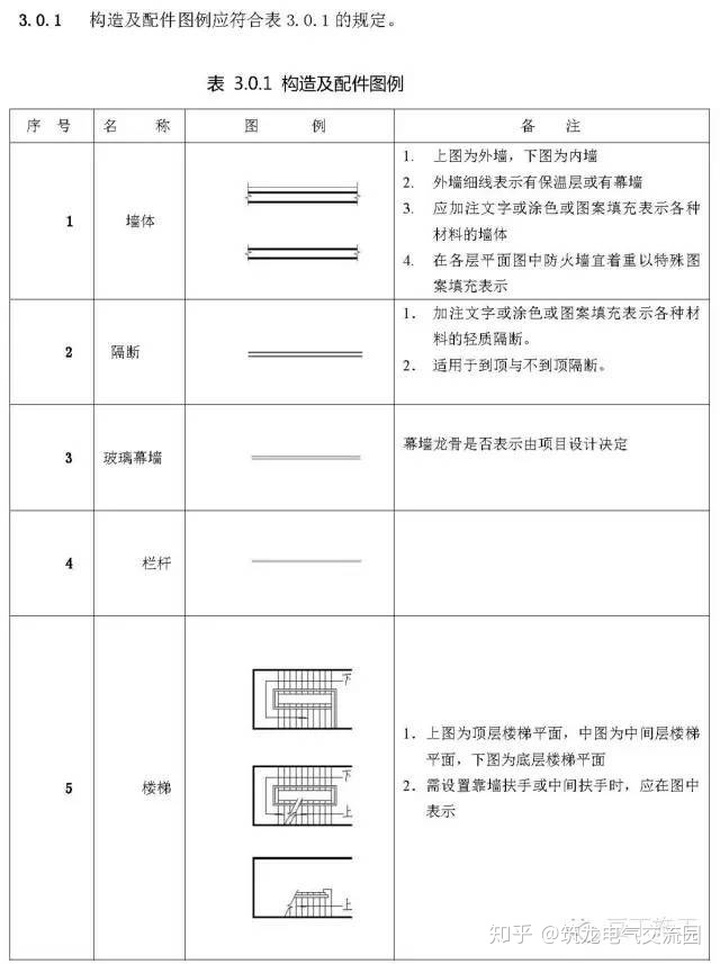

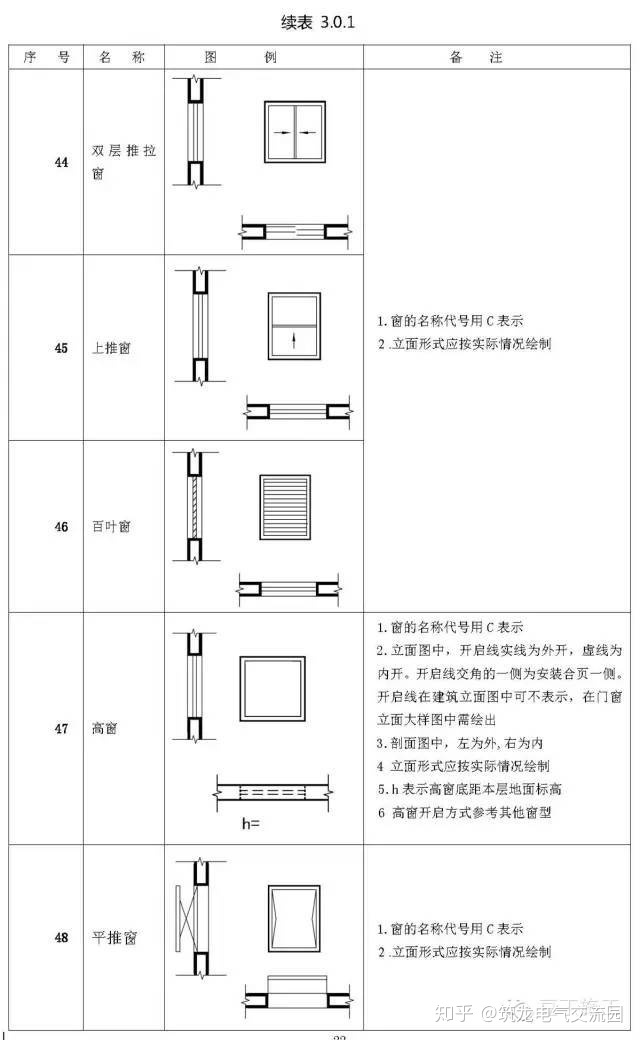

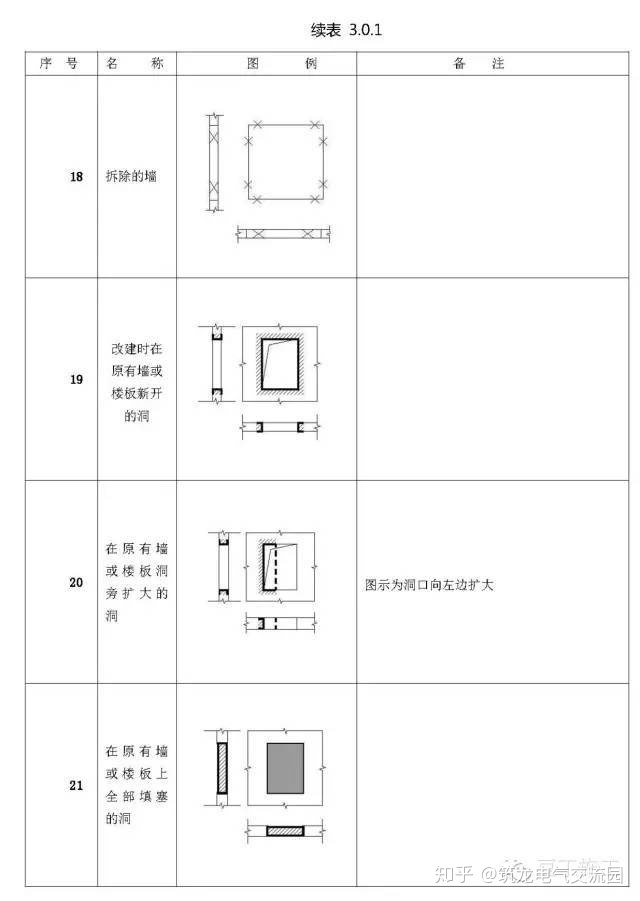

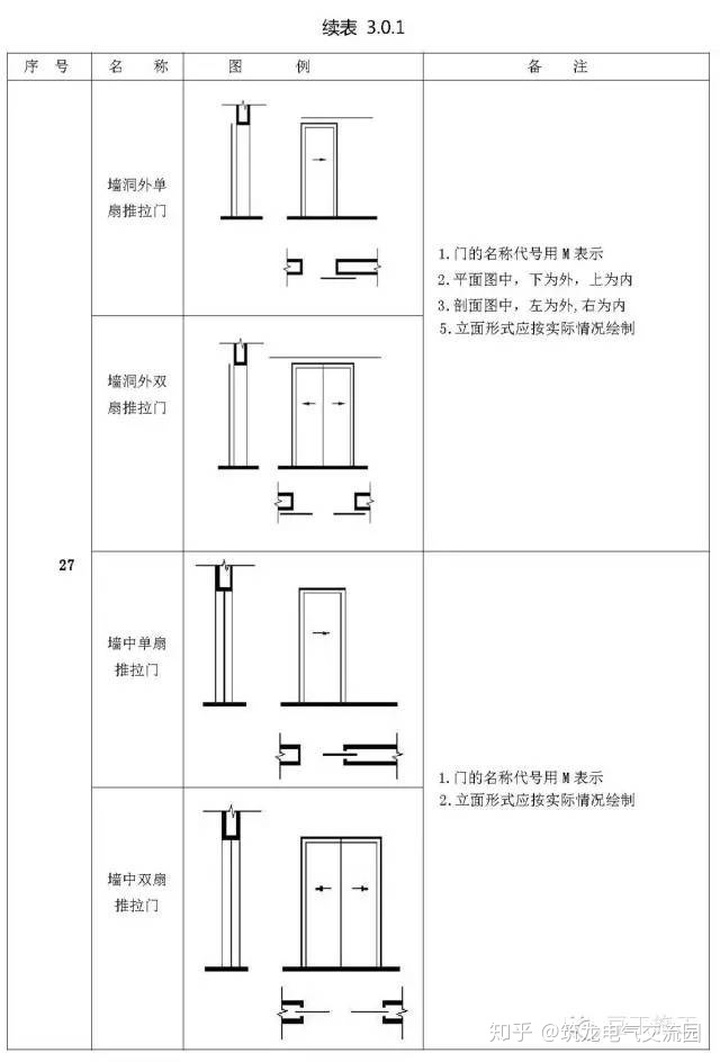

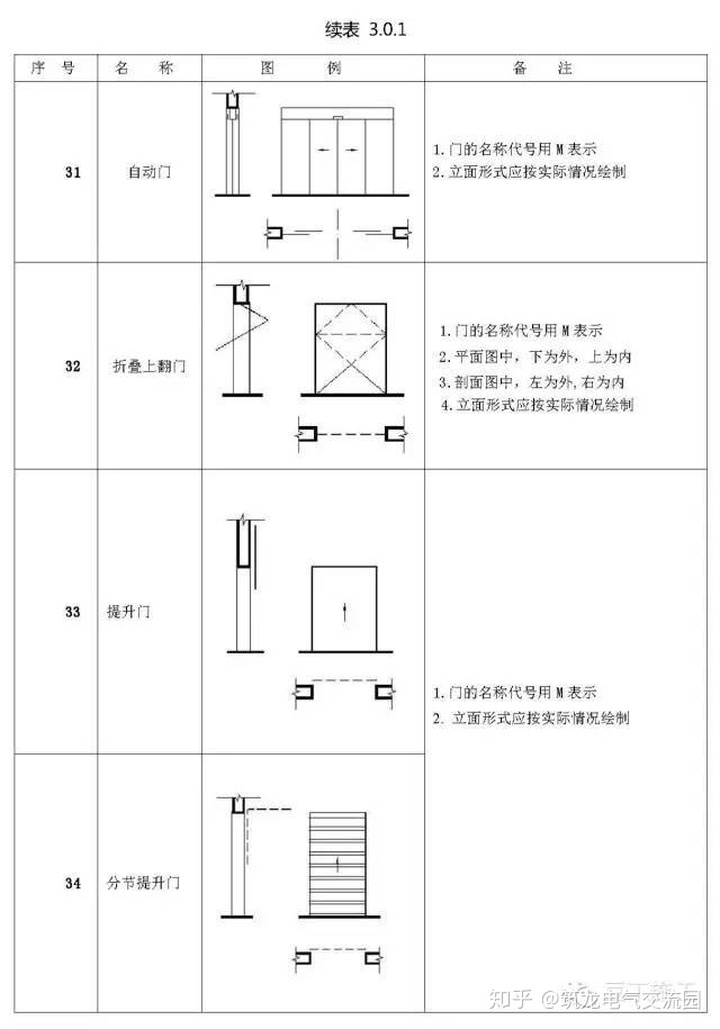

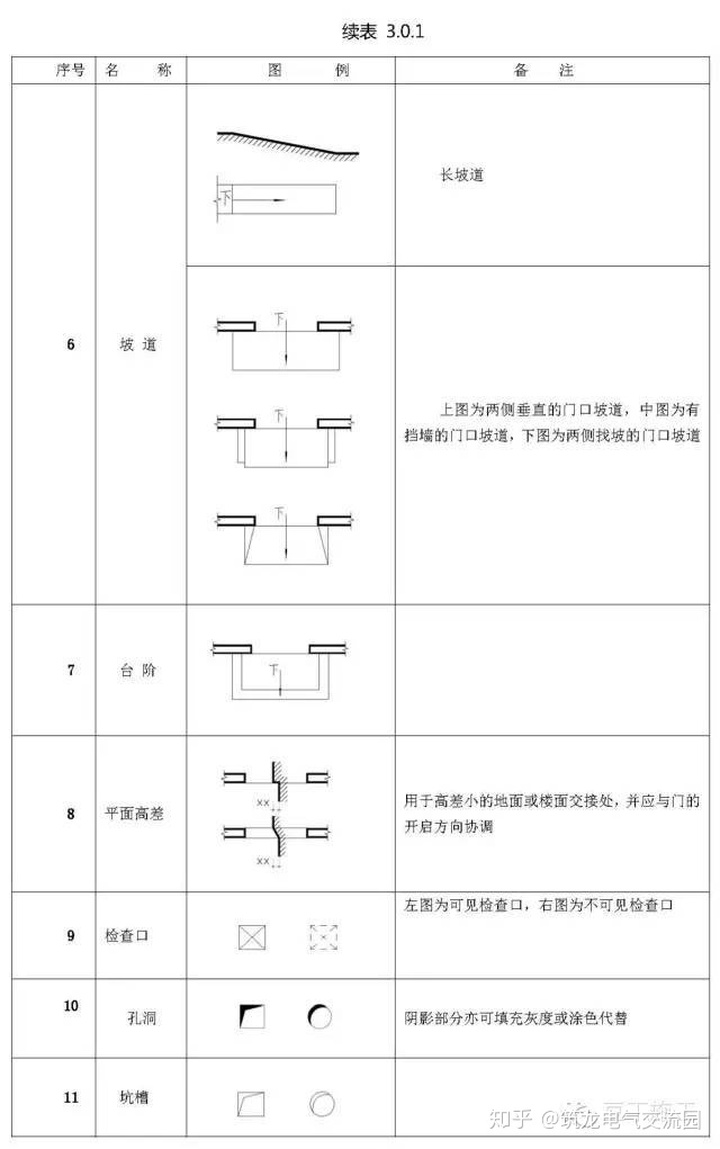

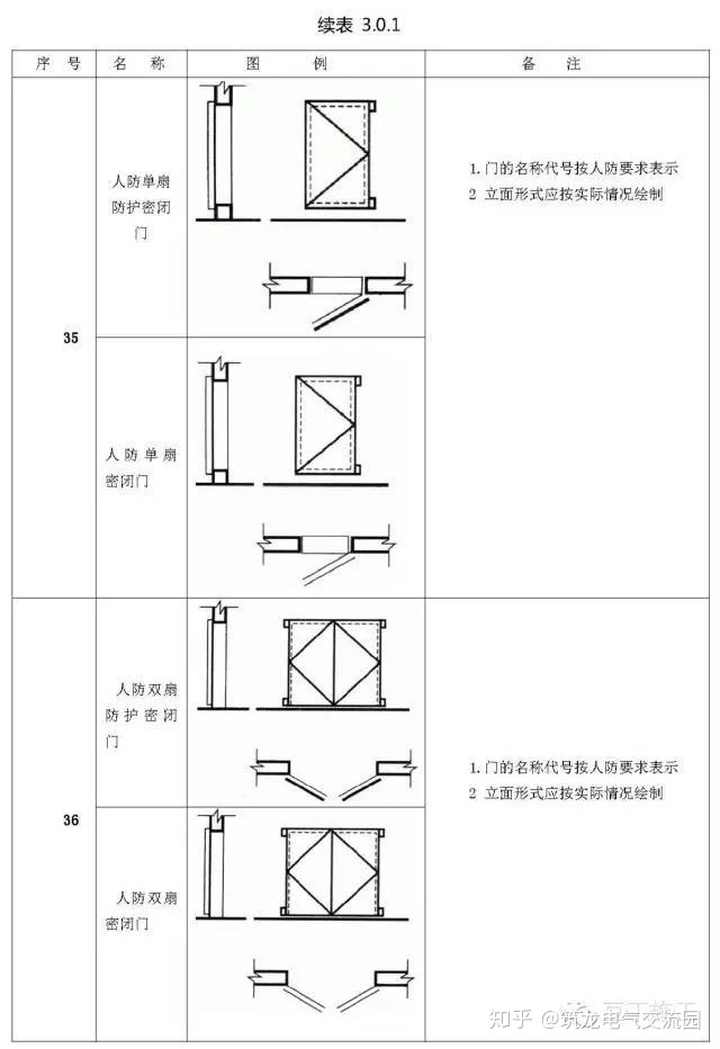

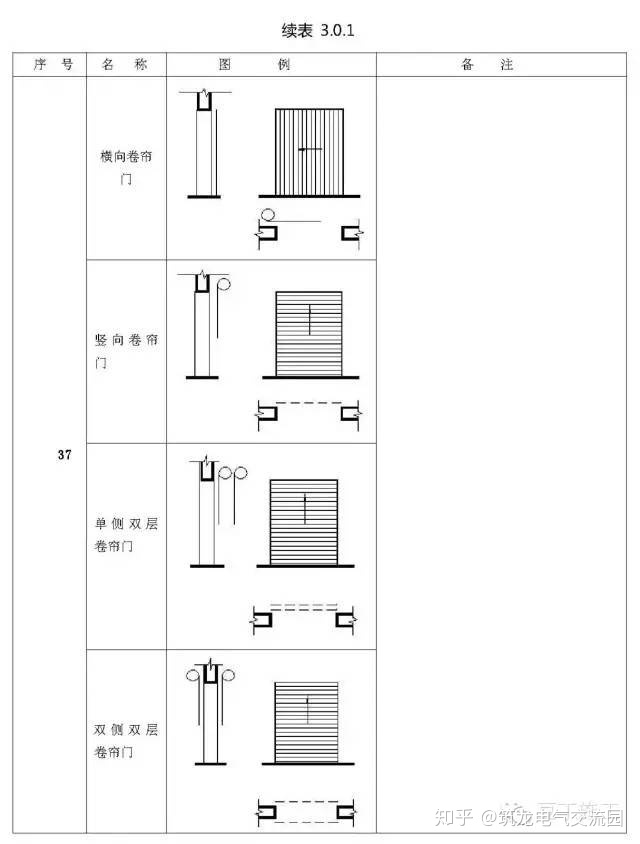

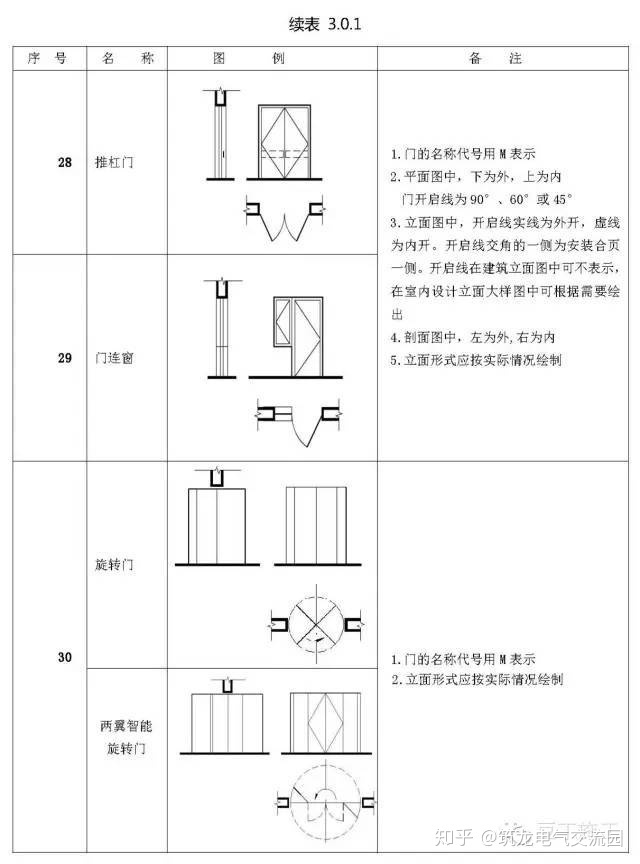

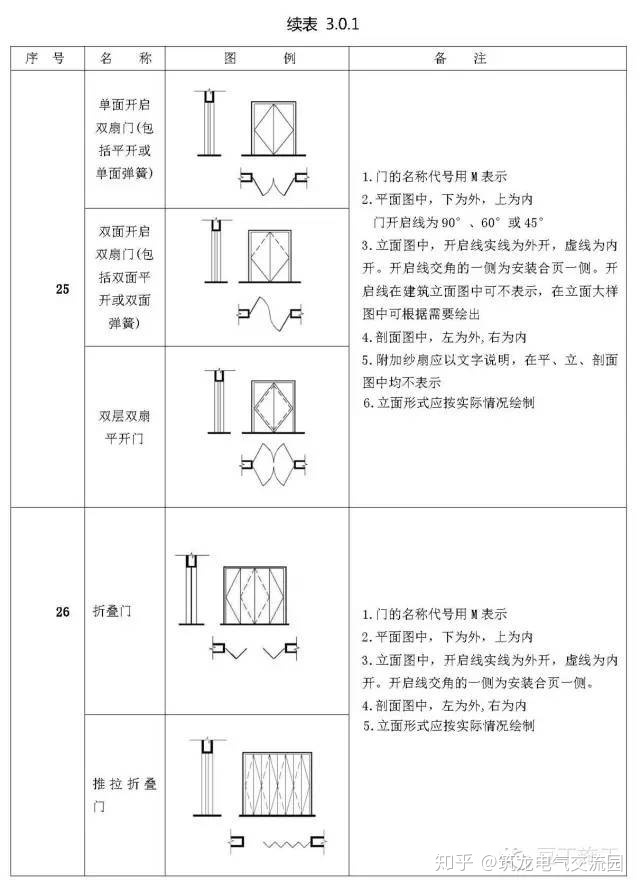

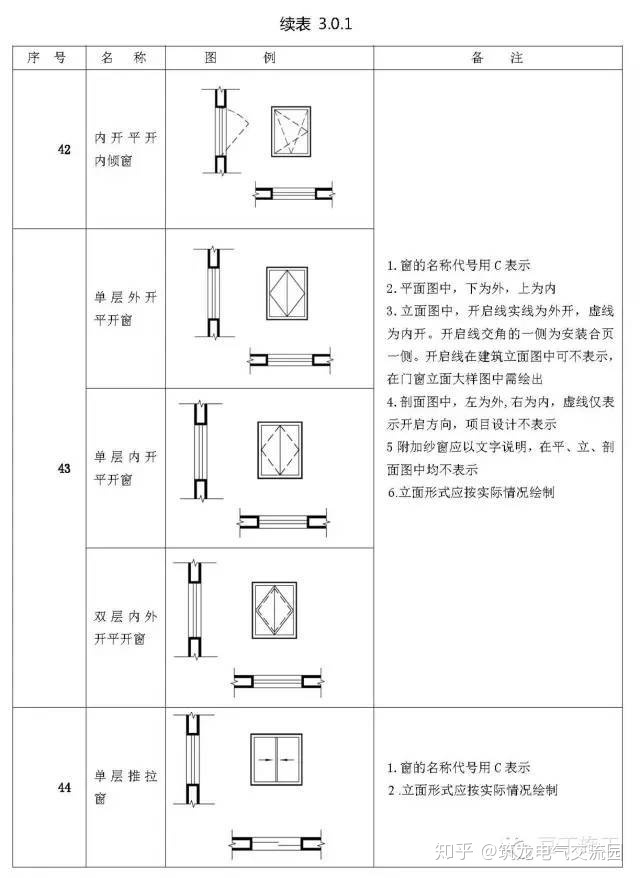

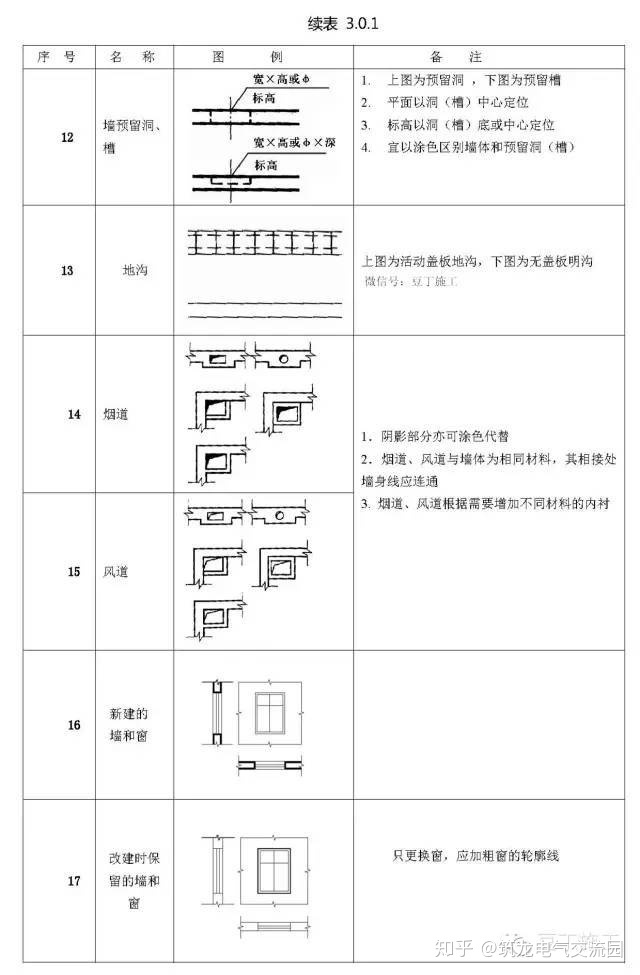

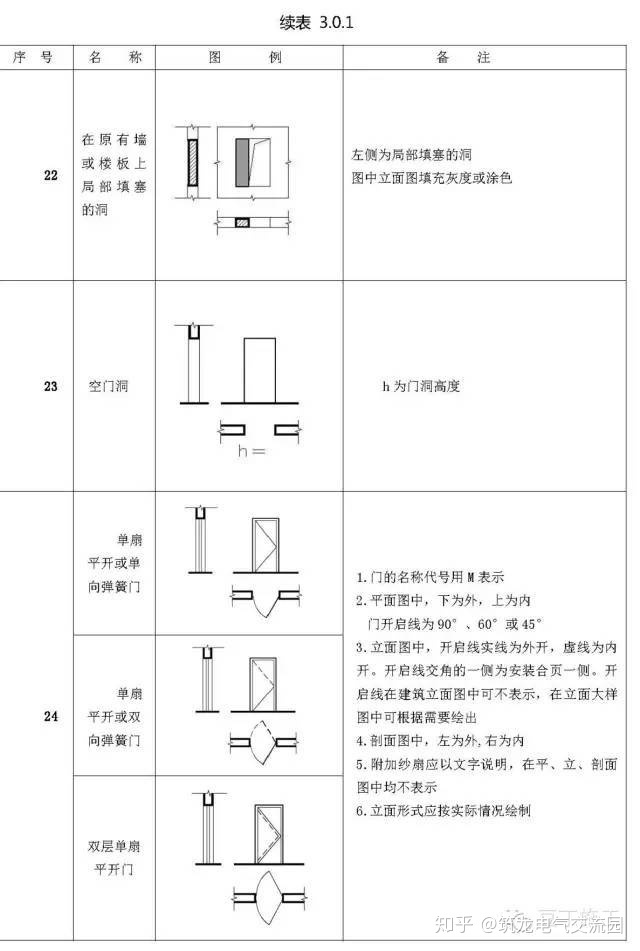

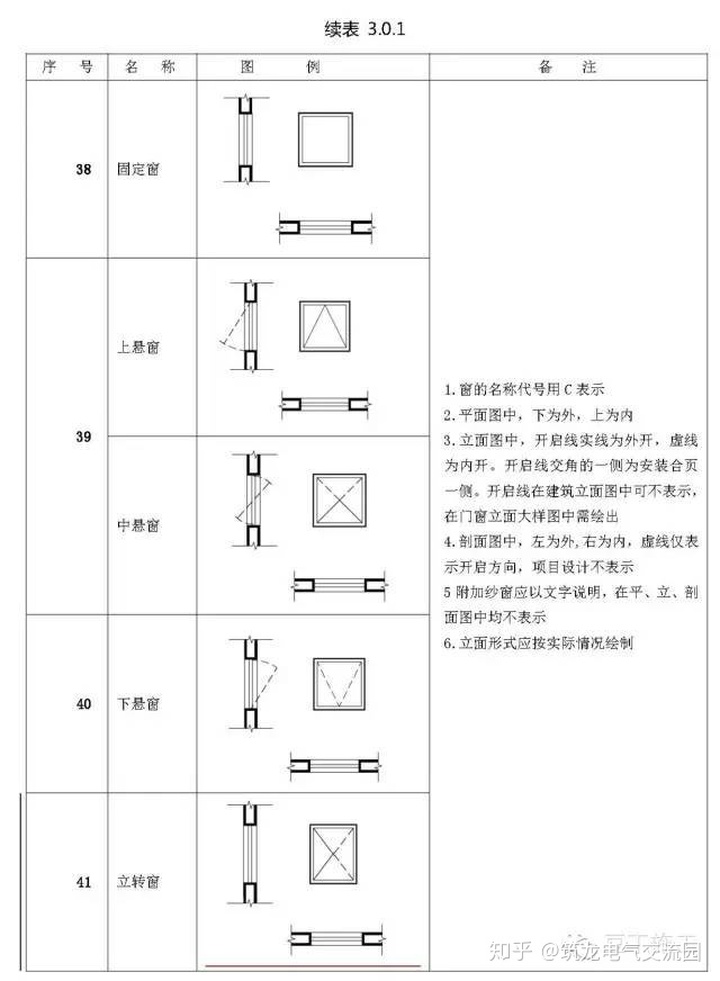

2、常用构造及配件图例

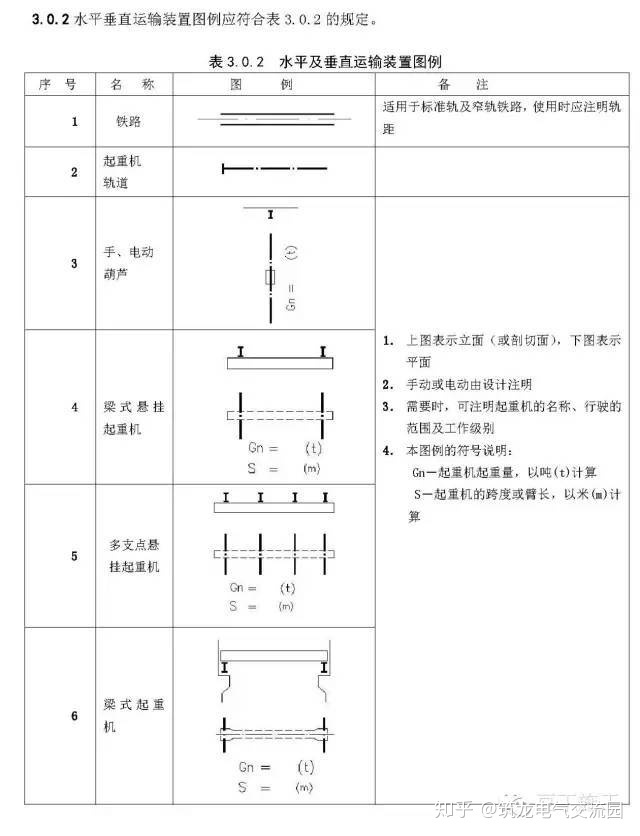

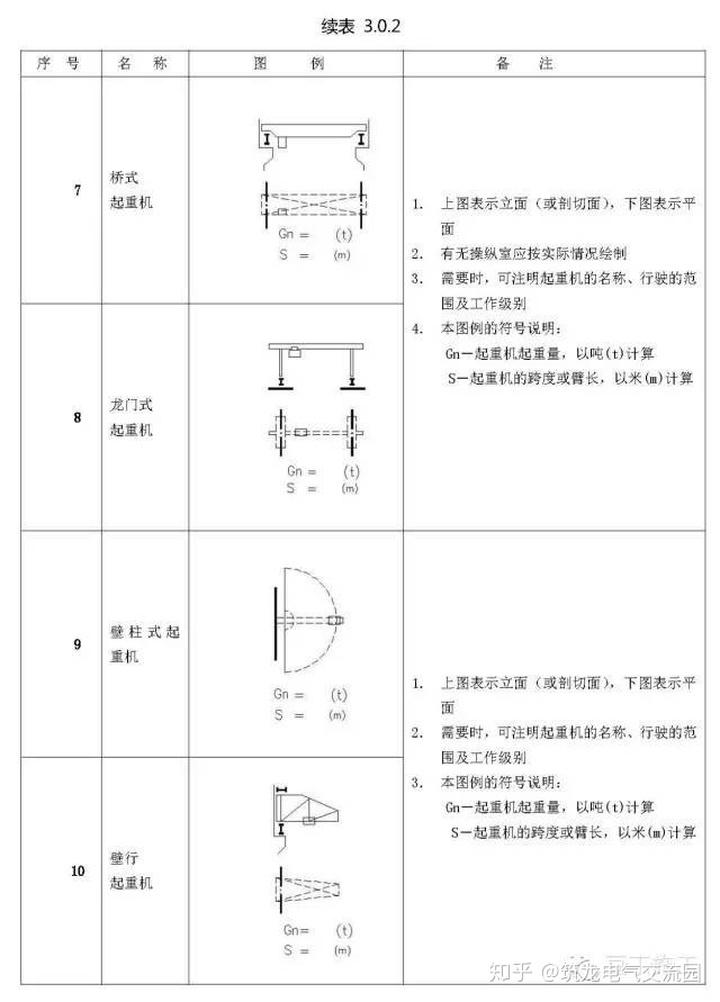

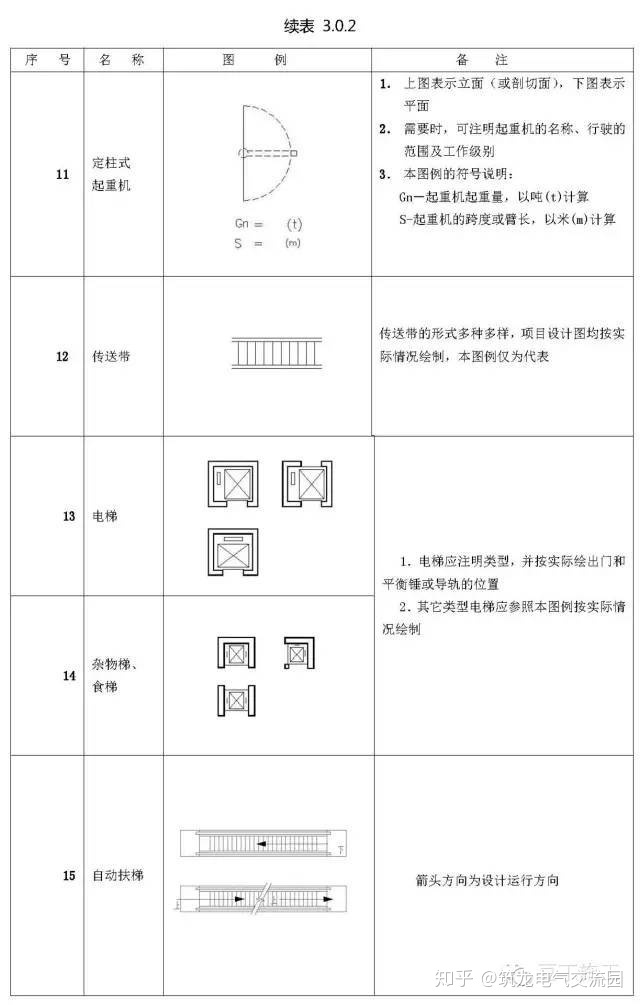

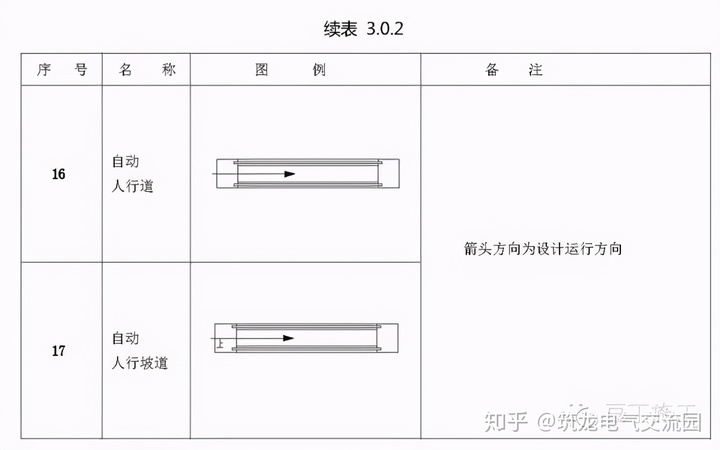

3、水平垂直运输装置图例

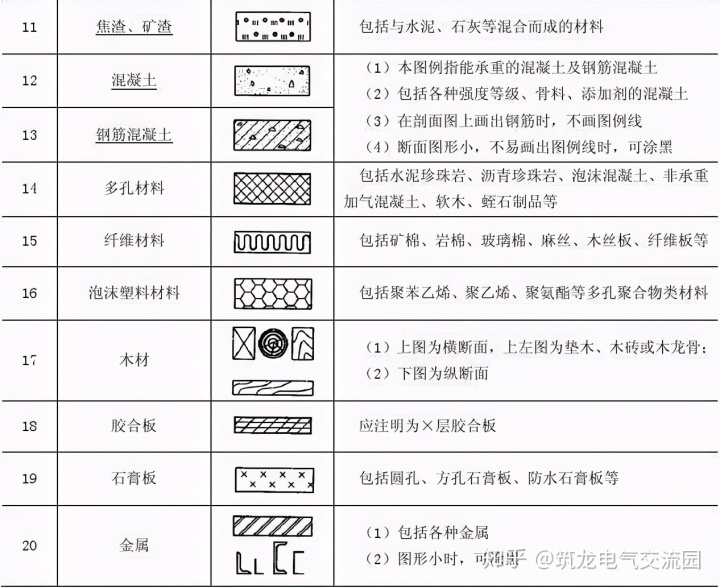

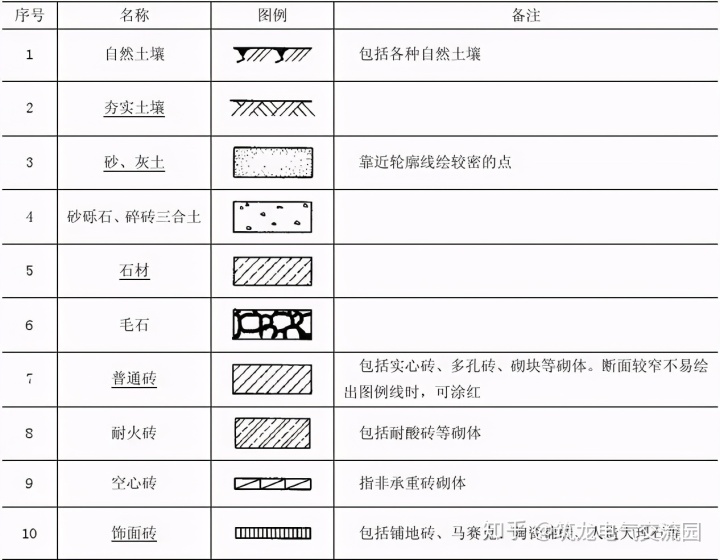

4、常用建筑材料图例
