概念

制图前，我们先来康康这个。这个得从互换性说起！什么是互换性？在机械和仪器制造工业中，零、部件的互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配(如钳工修理)就能装在机器上，达到规定的性能要求。

为满足机械制造中零件所具有的互换性，要求生产零件尺寸应在允许的公差范围之内。这就必须对一种零件的形式、尺寸、精度、性能等规定一个统一的标准。同类产品还需按尺寸大小合理分档，以减少产品的系列，这就是产品标准化。

1)从使用方面看，如人们经常使用的自行车和手表的零件，生产中使用的各种设备的零件等，当它们损坏以后，修理人员很快就可以用同样规格的零件换上，恢复自行车、手表和设备的功能。而在某些情况下，互换性所起的作用还很难用价值来衡量。例如在战场上，要立即排除武器装备的故障，继续战斗，这时做主零、部件的互换性是绝对必要的。

2)从制造方面来看，互换性是提高生产水平和进行文明生产的有力手段。装配时，不需辅助加工和修配，故能减轻装配工人的劳动强度，缩短装配周期，并且可使装配工人按流水作业方式进行工作，以致进行自动装配，从而大大提高生产效率。加工时，由于规定有公差，同一部机器上的各种零可以同时加工。用量大的标准件还可以由专门工厂单独生产。这样就可以采用高效率的专用设备，乃致采用计算机辅助加工。这样产量和质量必然会得到提高，成本也会显著降低。

3)从设计方面看，由于采用互换原则设计和生产标准零碎、部件，可以简化绘图、计算等工作，缩短设计周期，并便于用计算机辅助设计。

零件在加工过程中，由于机床精度、刀具磨损、测量误差等的影响，不可能把零件的尺寸加工得绝对准确。为了保证互换性，必须将零件尺寸的加工误差限制在一定范围内，规定出尺寸的变动量。 图纸的作用

任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。

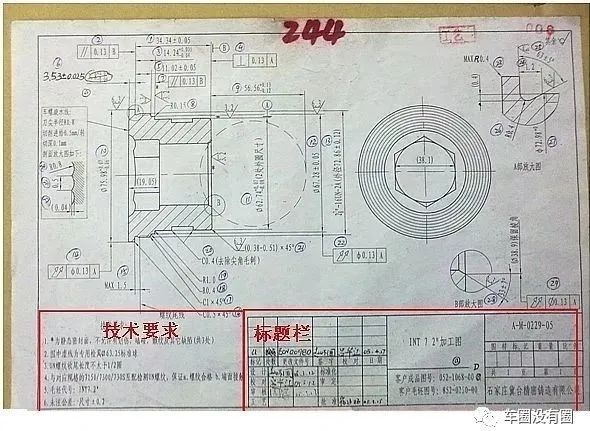

图纸的内容 一张完整的零件图应该包括以下内容但不限于此，如下所示

标题栏

位于图中的右下角，标题栏一般填写零件名称、材料、数量、 图样 的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。

一组图形

用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。

必要尺寸

反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。

技术要求

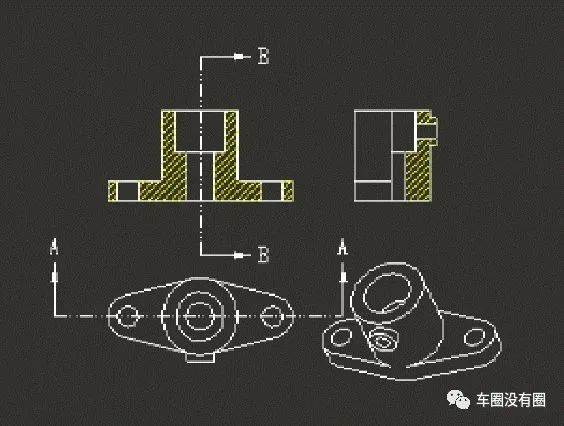

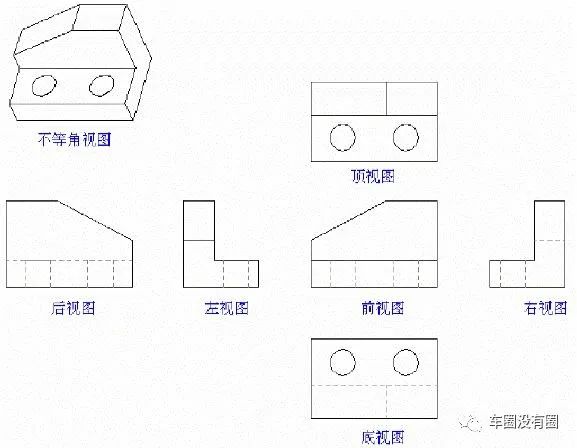

给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 视图 基本视图:物体向6个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是: 前视图(主视图)、左视图、右视图、顶视图、底视图及后视图。 全剖半剖 为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。

全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图

半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。

尺寸及标注 1、尺寸的定义：以特定单位表示线性尺寸值的数值

2、尺寸的分类：

1)基本尺寸

根据零件的强度和结构要求，设计时确定的尺寸。

2)实际尺寸

通过测量获得的尺寸。

3)极限尺寸

允许尺寸变动的两个界限值。它是以基本尺寸为基数来确定的。两个界限值中较大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。

4)尺寸偏差

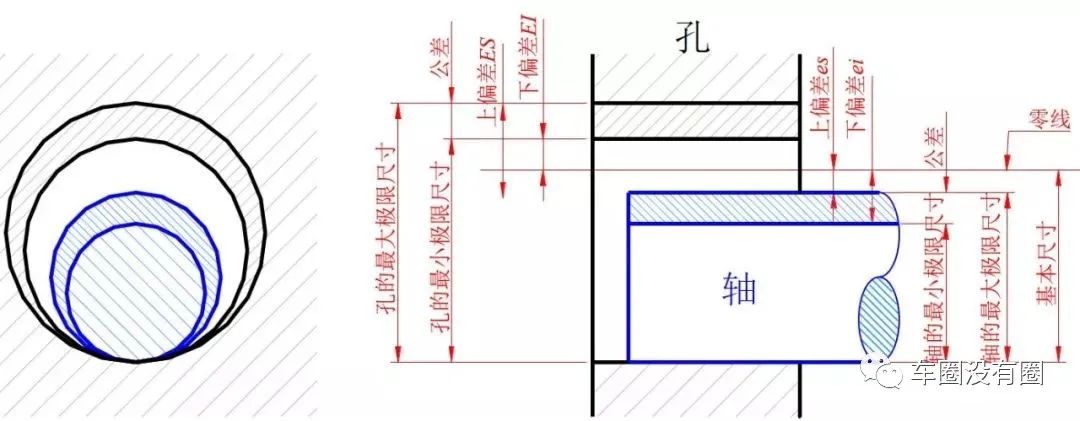

某一尺寸减去其基本尺寸所得的代数差。尺寸偏差有： 上偏差=最大极限尺寸-基本尺寸 下偏差=最小极限尺寸-基本尺寸 上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。

5)尺寸公差

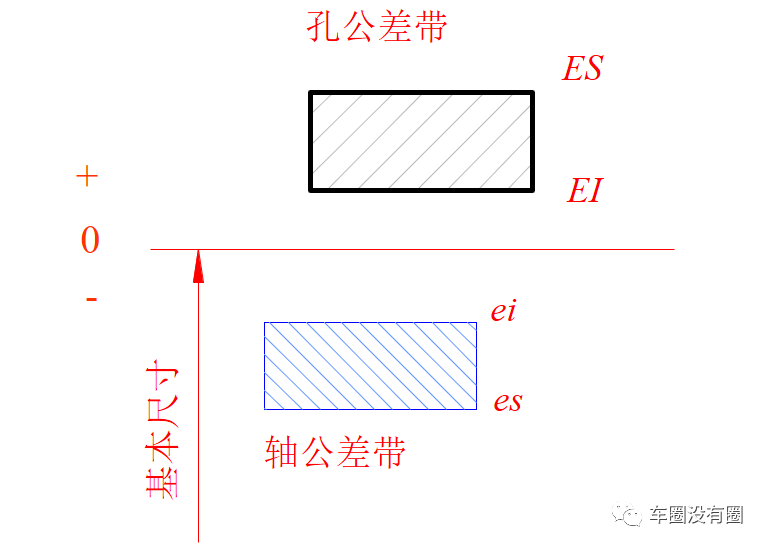

允许尺寸的变动量。 尺寸公差=最大极限尺寸-最小极限尺寸 =上偏差-下偏差 因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。 国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为ei. 公差带图 6、零线、公关带和公差带图 零线是在公差带图中用以确定偏差的一条基准线，即零偏差线。通常零线表示基本尺寸。在零线左端标上“0”“+”、“-”号，零线上方偏差为正；零线下方偏差为负。公差带是由代表上、下偏差的两条直线所限定的一个区域，公差带的区域宽度和位置是构成公差带的两个要素。

7)标准公差

极限与配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有20个公差等级。

公差分为CT、IT、JT.3个系列标准。CT系列为铸造公差标准，IT是ISO国际尺寸公差，JT为中国机械部尺寸公差

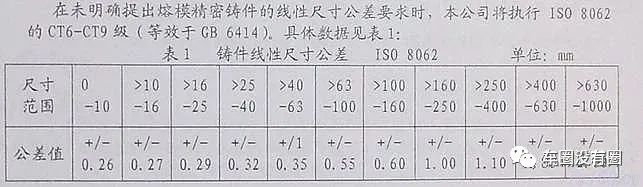

不同产品不同的公差等级。等级越高，生产技术要求越高，成本越高。例如砂型铸造公差等级一般在CT8-CT10，我们公司为精密铸造件，一般用国际标准CT6-CT9。

8)基本偏差

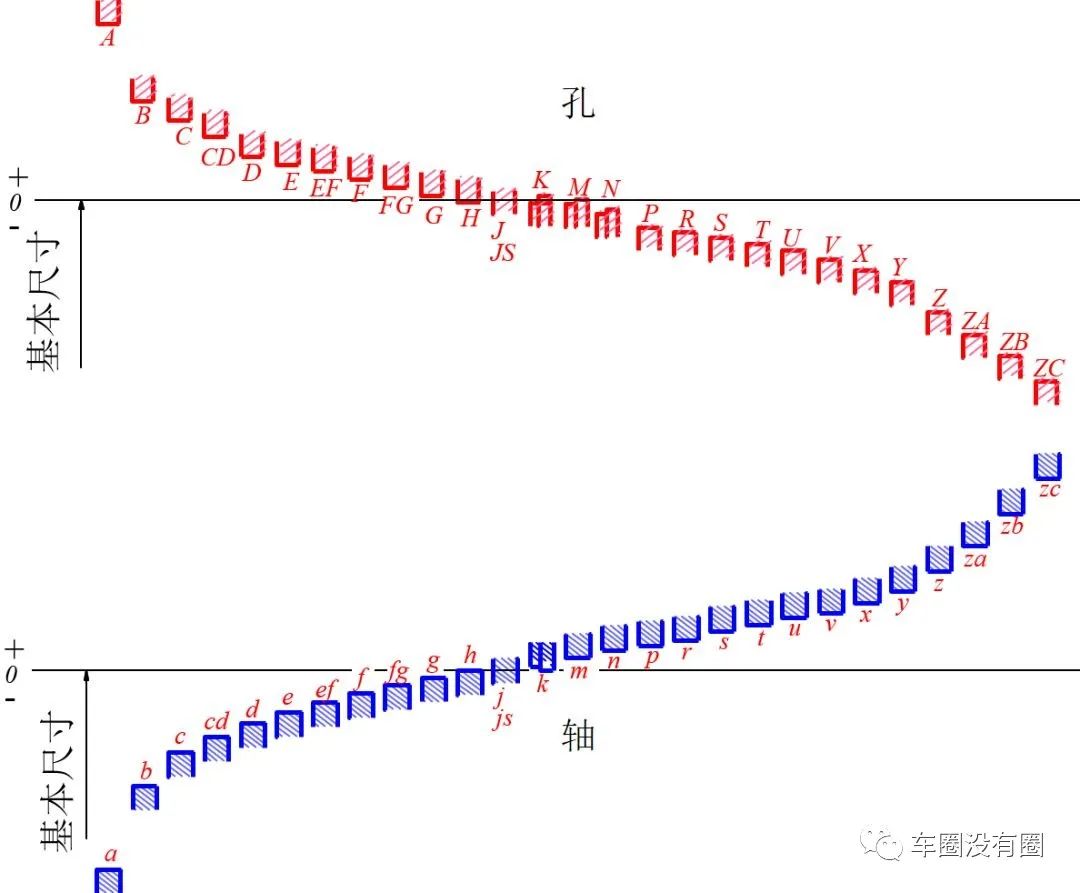

用以确定公差带相对于零线位置的上偏差或下偏差。一般是指靠近零线的那个偏差，当公差带位于零线上方时，其基本偏差为下偏差，当公差带位于零线下方时，其基本偏差为上偏差。 根据实际需要，国家标准分别对孔和轴各规定了28个不同的基本偏差，如下图所示。孔、轴的基本偏差数值可从有关表中查出。 基本偏差系列 从上图中可知： 1)基本偏差代号用拉丁字母表示，大写字母表示的基本偏差代号，小写字母表示轴的基本偏差代号。由于图中用基本偏差只表示公差带大小，故公差带一端画成开口。 2)本偏差从A~H为下偏差，J~ZC为上偏差，JS的上下偏差分别为+IT/2和-IT/2。 3)轴的基本偏差从a~h为上偏差，j~zc为下偏差，js的上下偏差分别为+IT/2T和-IT/2。孔和轴的另一偏差可由基本偏差和标准公差算出。

3、尺寸的标注

1)尺寸标注的要求

零件图上尺寸是制造零件时加工和检验的依据。因此，零件图上标注的尺寸除应正确、完整、清晰外，还应尽可能合理，即使所注尺寸满足设计要求和便于加工测量。

2)尺寸基准

尺寸基准是标注定位尺寸的基准，尺寸基准一般分为设计基准(设计时用以确定零件结构位置)和工艺基准(制造时用以定位、加工和检验)。

零件上的底面、端面、对称面、轴线及圆心等都可以作为基准尺寸基准又分为主要基准和辅助基准。一般在长、宽、高三个方向各选一个设计基准为主要基准，它们决定零件的主要尺寸。这些主要尺寸影响零件在机器中的工作性能、装配精度，因此，主要尺寸要从主要基准直接注出。除主要基准之外的其余的尺寸基准则为辅助基准，以便于加工和测量。辅助基准都有尺寸与主要基准相联系。

公差与配合

配合

在机器装配中，基本尺寸相同的、相互结合的孔和轴的公差带之间的关系，称为配合。由于孔和轴的实际尺寸不同，装配后可以产生“间隙”或“过盈”。在孔与轴的配合中，孔的尺寸减去轴的尺寸所得的代数差为正值时是间隙，为负值时是过盈。 1.
