一、 前言
最近一段时间，不知道大家是不是约好的，一大波非常棒的ITX机箱一款接一款的来，一款比一款的设计更有意思，让人目不暇接。并且在安装的易用性上，散热的兼容性上，以及显卡的支持上，均有非常明显的提升，让一众想搞性能小钢炮的小伙伴们坐不住了。
既然想搞性能小钢炮，那么一款给力的ITX主板肯定是必须的。AMD这边之前讲过了，技嘉的X570 ITX主板给大家留下了很深刻的印象，但今天要讲的Z490 ITX主板，则是将堆料再一次的推上了另一个高峰。
另外，这款主板不仅硬件硬，软件同样很硬，我们接下来慢慢看。蘑菇这个人你们是知道的，很实在，肯定不会让你们失望的。
二、 技嘉(GIGABYTE)Z490I AORUS ULTRA 迷你雕主板 开箱
▼主板的包装还是熟悉的风格，中间是技嘉的标志性大雕LOGO，左下角是型号。
▼包装的背面介绍了主板的详细信息，有供电、散热、接口等等。

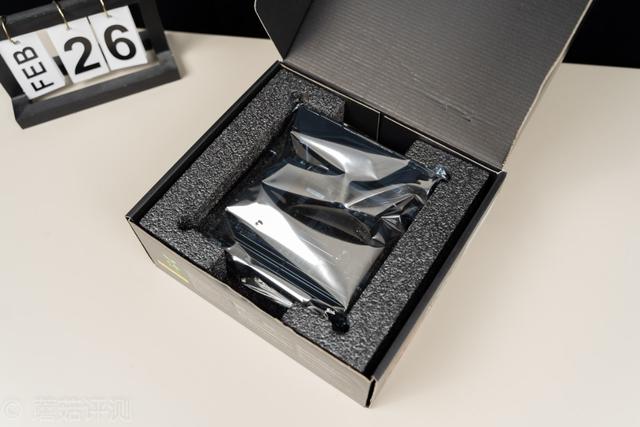

▼主板的包装很不错，外面套着防静电袋，牢牢的塞在厚厚的泡沫中。

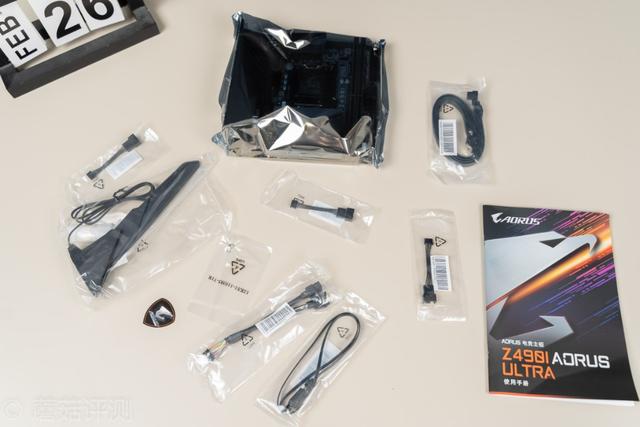

▼配件非常丰富，除了Wifi天线之外，还有很多线材。

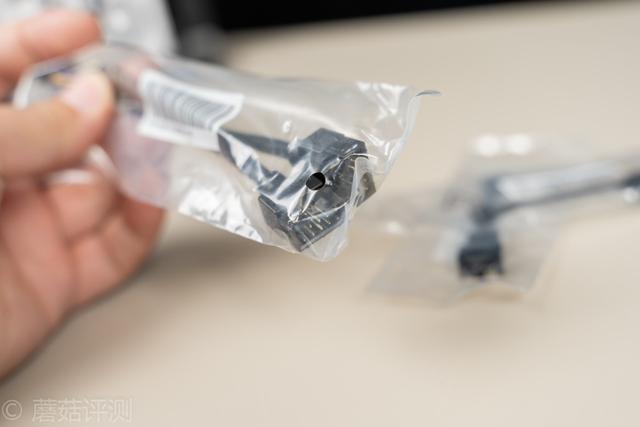

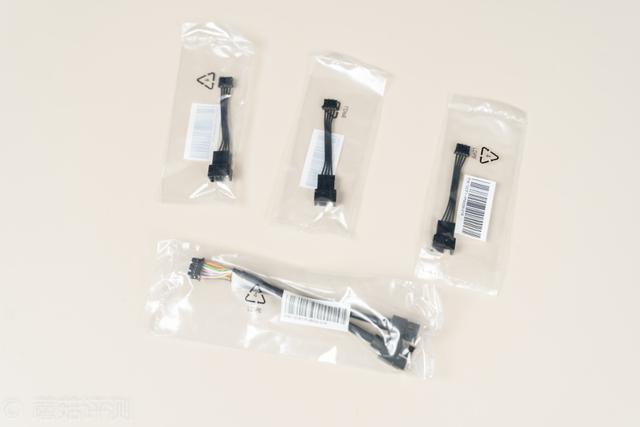

▼其中这四根线材让蘑菇很好奇。

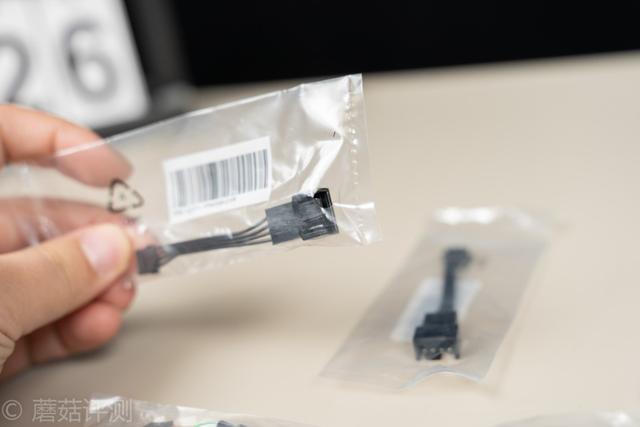

▼其中三根是风扇转接线，从小体积的接口转成普通的4Pin接口。
▼还有一根是USB2.0转接线，从小尺寸的接口转成两个普通的USB2.0接口，在保证主板上空间足够的情况下，尽量增强拓展能力。
三、 技嘉(GIGABYTE)Z490I AORUS ULTRA 迷你雕主板 外观

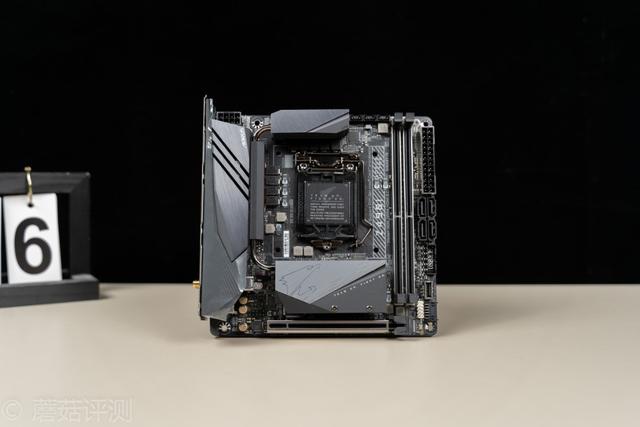

▼主板的外观很漂亮，也很紧凑。

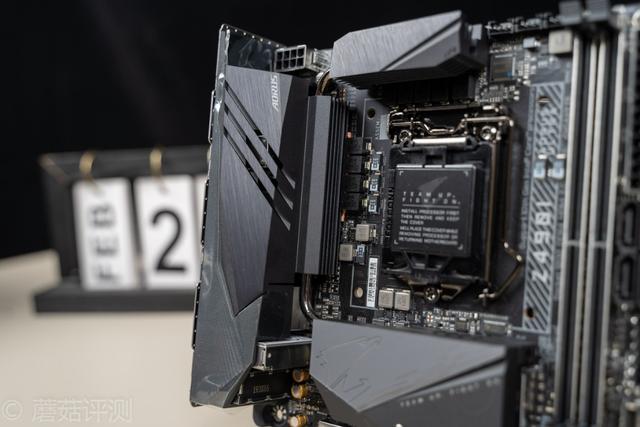

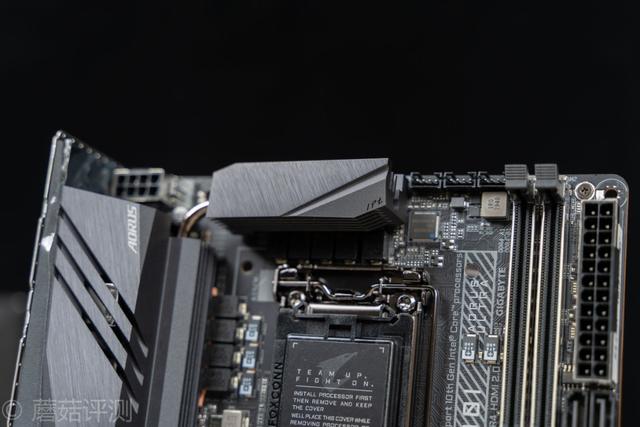

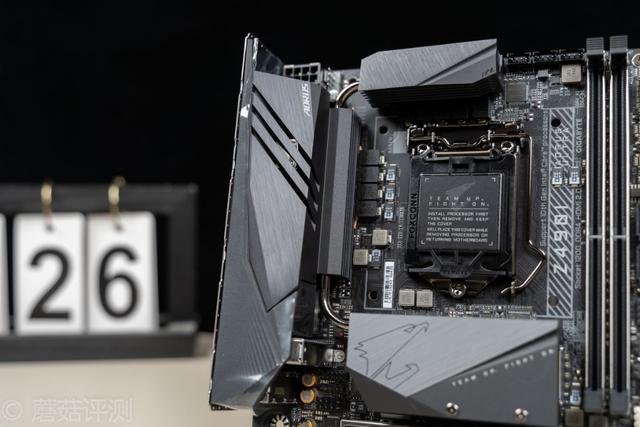

▼和普通ITX主板不同，技嘉这块Z490I主板的上部分也有供电的散热模块，保证供电芯片的温度。并且散热片表面还有多种处理风格，看起来很精致。
▼侧面同样也有金属被动散热片，侧面的体积就要大很多了。

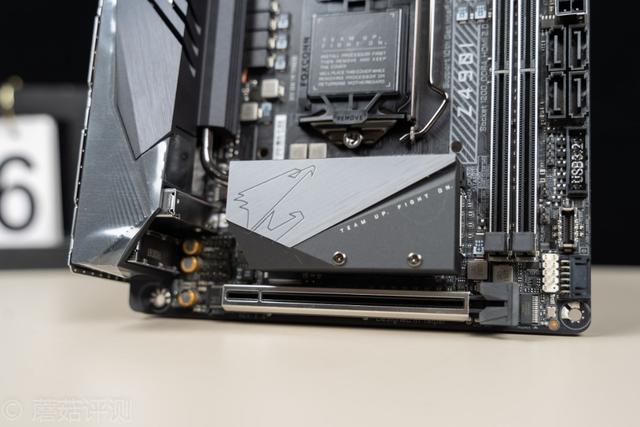

▼底部是主板芯片和M2部分的散热片，体积大了很多，上面还有技嘉大雕的LOGO。
▼这三块散热片侧面都有散热鳍片，增大和空气的接触面积，底部有一根热管，将这三块散热片串联到一起。

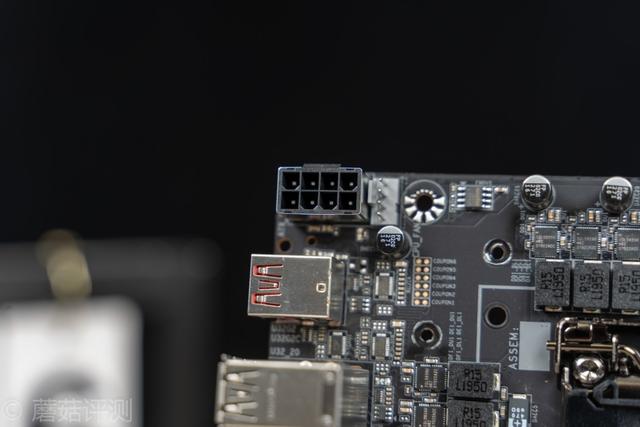

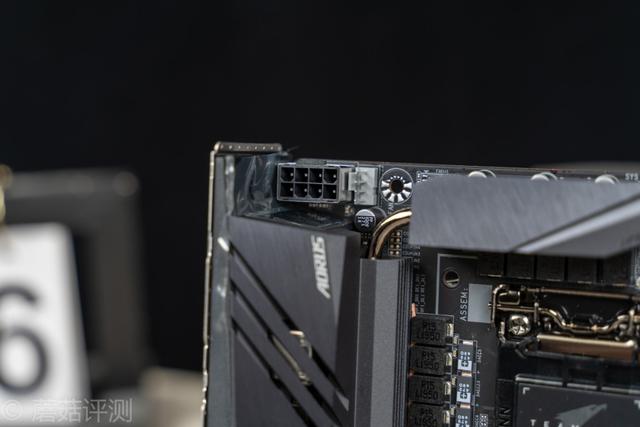

▼主板的左上角有一个单8Pin的辅助供电插座，旁边有一个传统的4Pin风扇插座。

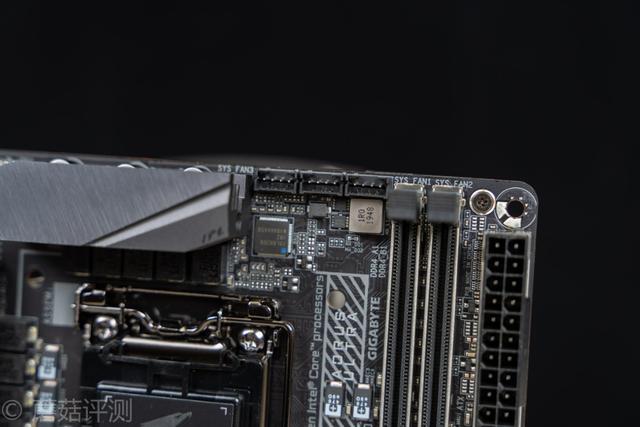

▼右侧有三个小体积的插座，应该是风扇供电插座。这块板子的风扇供电接口挺多的，这样看起来一共有四个，比普通的mATX主板都要多了。

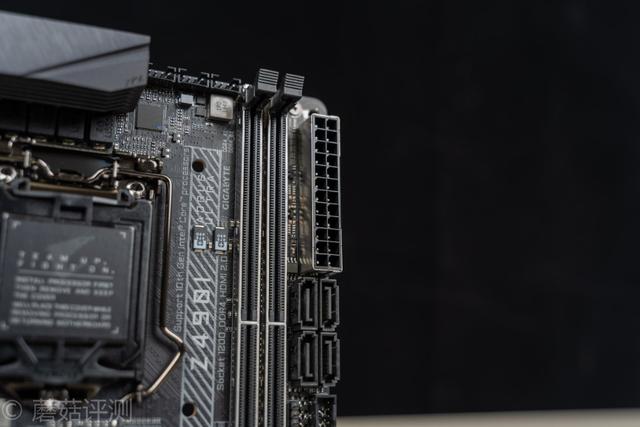

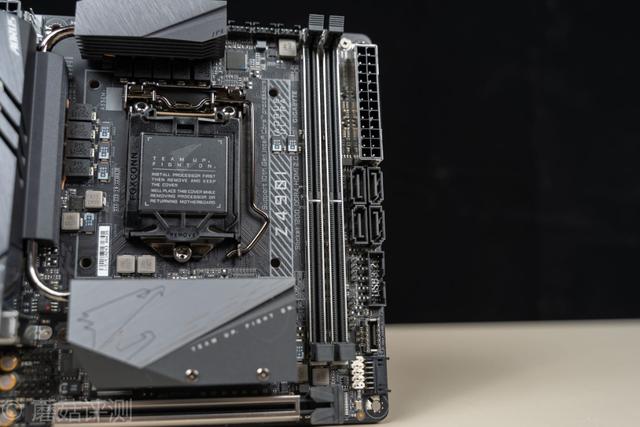

▼内存插槽，两根，有金属件包裹，加强强度的同时，还能屏蔽防干扰的效果。
▼主板的辅助供电插槽，靠右上的位置，外面有金属片，提高插座的强度。

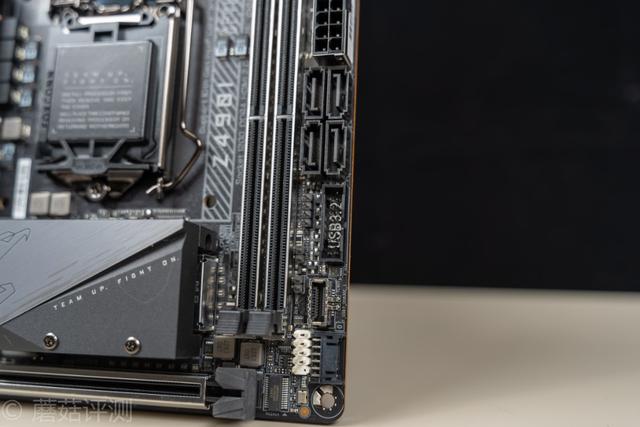

▼下面有四个SATA接口，一个前置USB3.2接口，一个前置Type-C接口，内侧有一个4针12V的RGB灯效接口，一个机箱喇叭接口，一个清空CMOS的短接针脚。

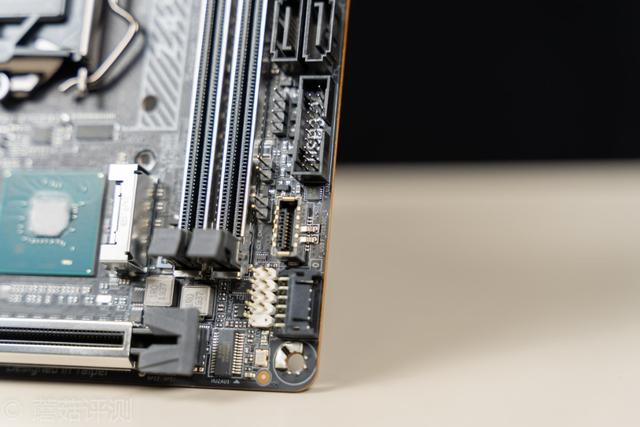

▼底部还有一个机箱跳线插座，旁边有个USB2.0的拓展接口，侧置的。

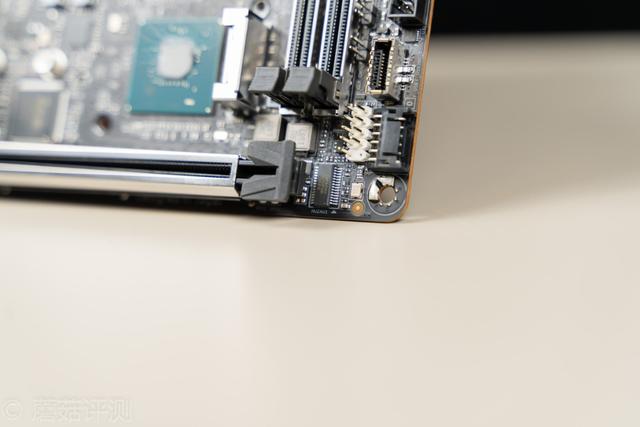

▼这里有一个3针5V的ARGB接口，音频接口，上面还有一个DeBUG排线。

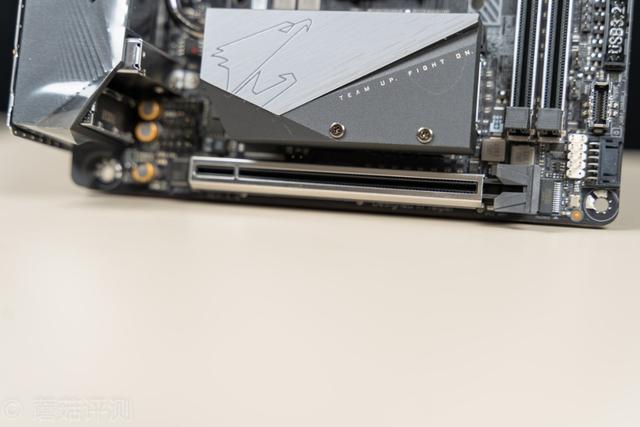

▼底部是唯一一个全长的PCIe插槽，全金属包裹。

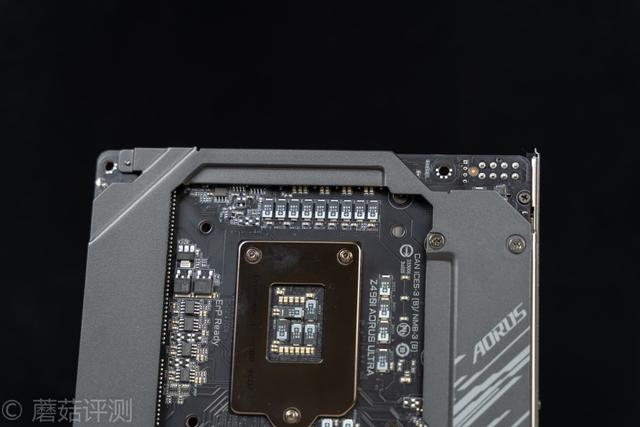

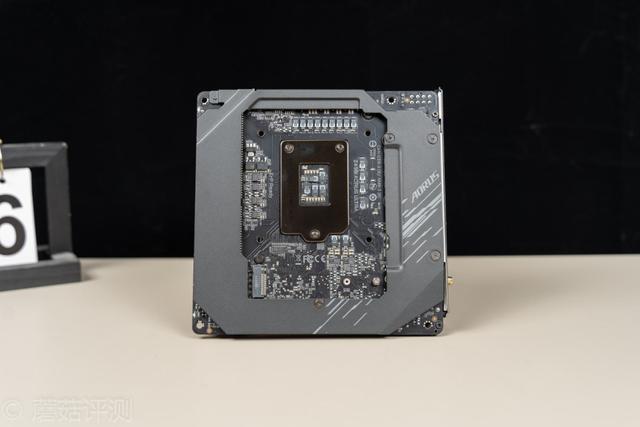

▼主板的背面，有金属马甲，可以辅助散热、保护主板背面元件、提高主板的强度。
▼右侧有技嘉AORUS的字样。
▼背板的左侧和上部，有辅助散热的导热贴，然后看到的就是一整排钽电容，很给力。

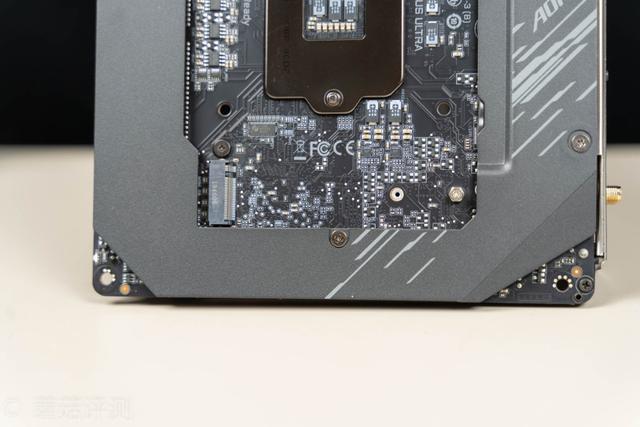

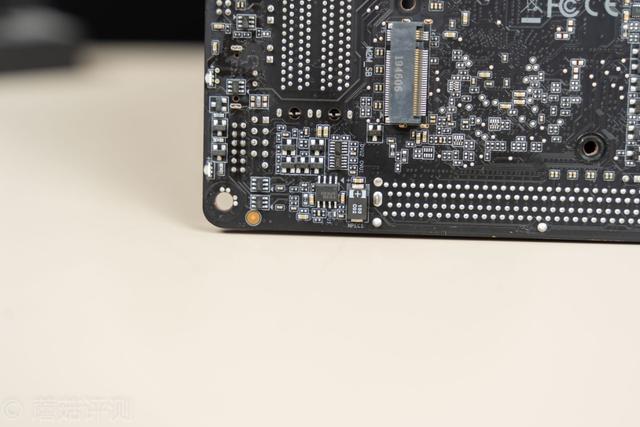

▼底部还有一个M2插槽，技嘉这块Z490I主板有两个M2插槽，最大支持2280，不错。
四、技嘉(GIGABYTE)Z490I AORUS ULTRA 迷你雕主板 拆解

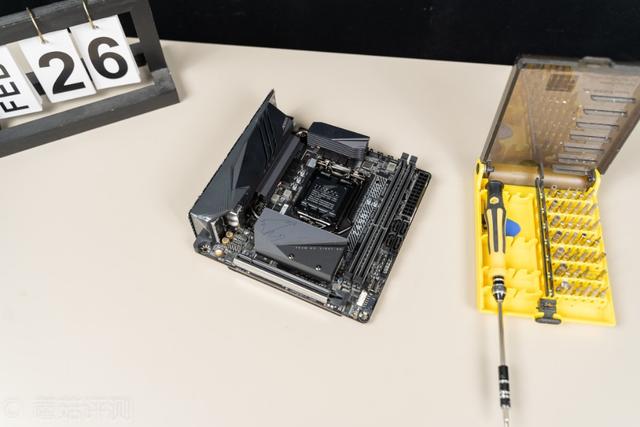

▼主板到手第一步，蘑菇肯定要拆解一下喽。

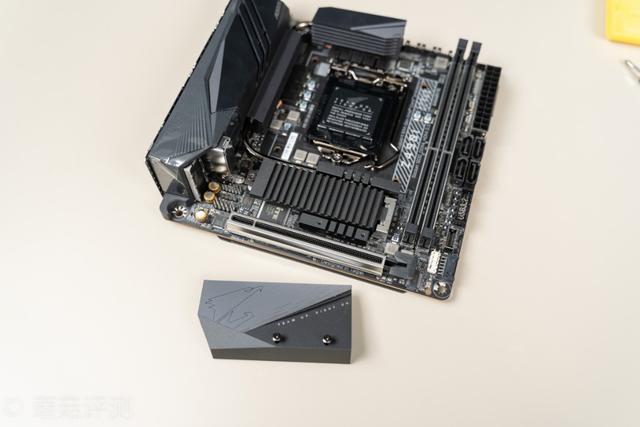

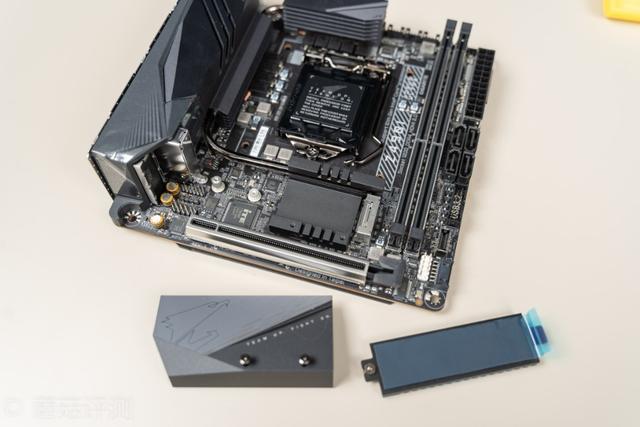

▼主板的M2散热部分，先把最外面的散热片拆掉，一整块的金属材质，非常厚重。下面是M2的散热金属，黑色的。
▼再取掉之后，下面才是Z490主板芯片的散热金属，由一根热管和其他的散热连通。

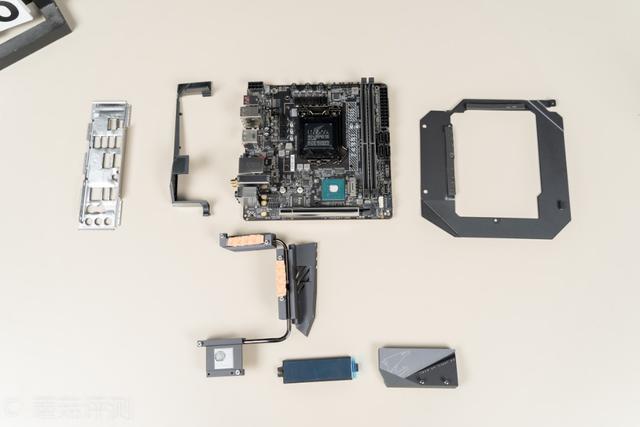

▼接着就是取下主板上所有的覆盖件，数量还是很多的，用料都非常的扎实。
▼刚开始蘑菇以为是一根热管，拆开之后发现是两根热管，分别连接到中间的这个散热片上，既可以辅助散热，又在一定程度上放置互相干扰。

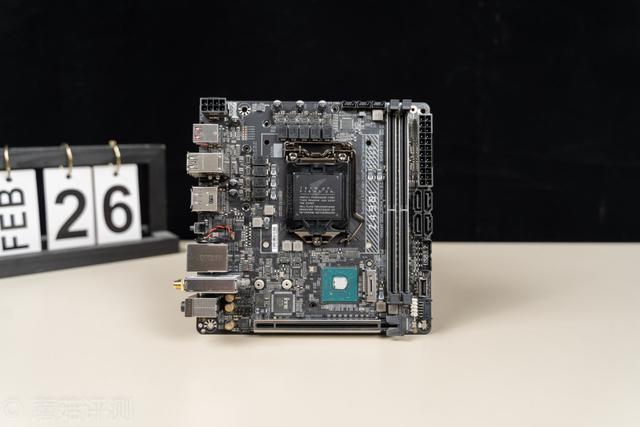

▼取下覆盖件之后的主板，正面各种密密麻麻的元件。

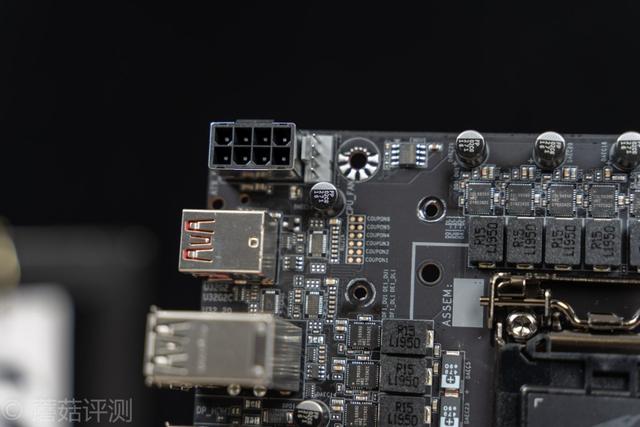

▼左上角是8Pin的CPU辅助供电，外面有金属件包裹，增加强度，内部的触点是实心的，电阻很小，过流能力很强。
▼旁边是高压侧的稳压滤波电容，上面印着FP，富士通的，现在被尼吉康收购了。黑色的FP系列电容，旗下的高端型号。

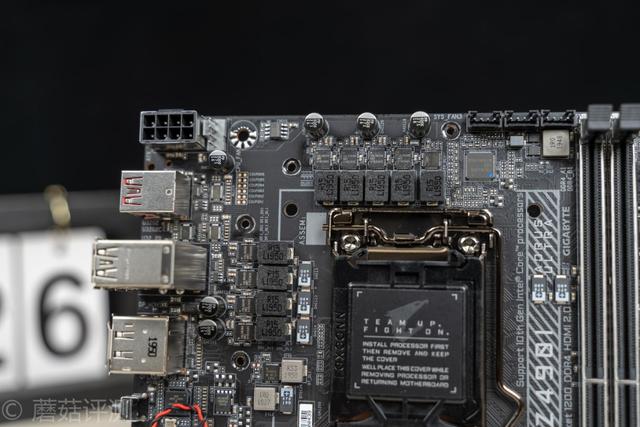

▼然后就是横着、竖着的供电电路，看着很漂亮。

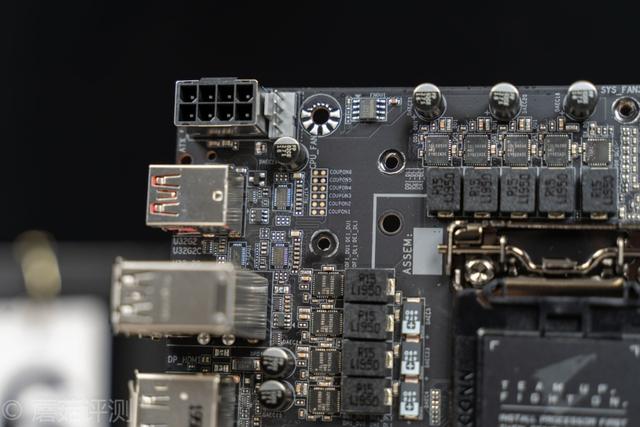

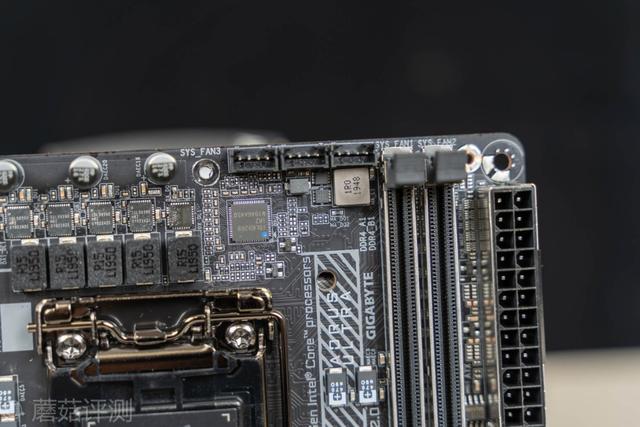

▼最右侧是供电电路的核心，PWM控制器。

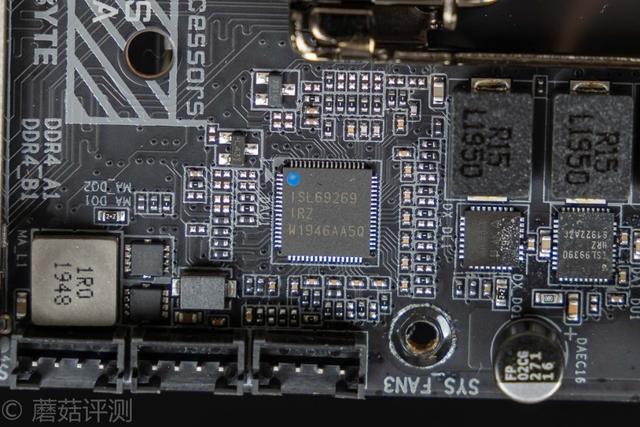

▼控制器丝印ISL69269，这是一颗高端PWM控制器，最大支持12相控制，最多支持3路输出。

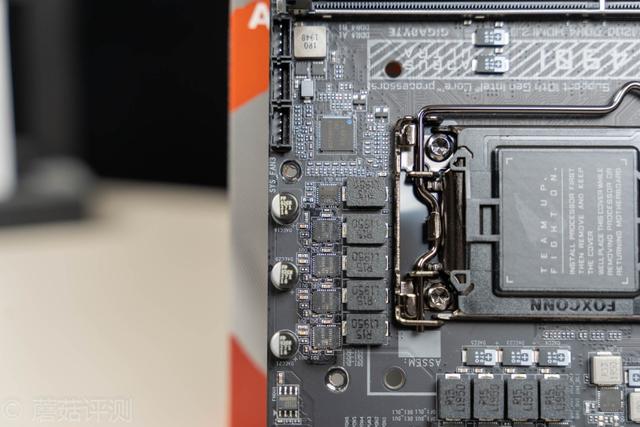

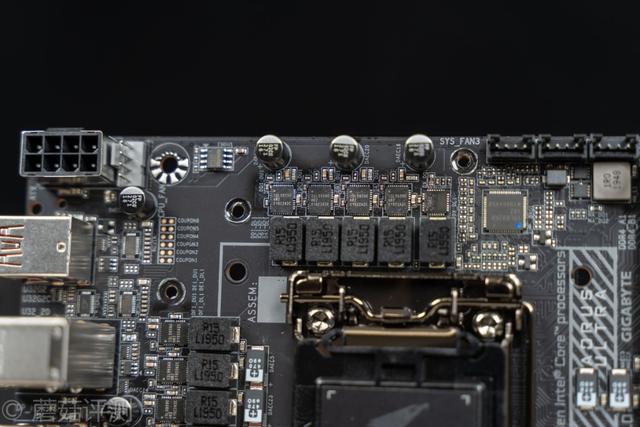

▼左侧是四颗DrMos，下面还有一颗DrMos。

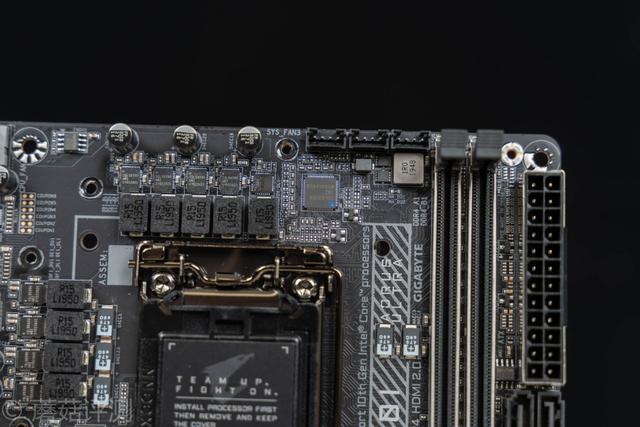

▼上面是四颗DrMos，右侧还有一颗DrMos。左侧的四颗和上侧的四颗DrMos是一样的，ISL99390，最大稳定输出90A的DrMos，性能非常强大，用于CPU的Vcore供电。
▼上部的最右侧有一颗DrMos，和旁边的都不一样。

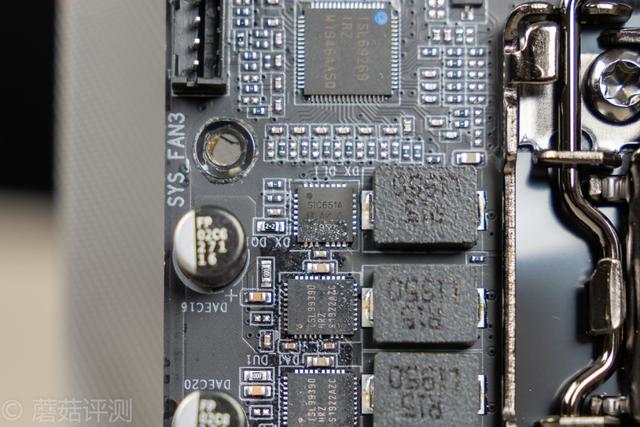

▼这颗DrMos丝印SIC651A，最大稳定输出50A，这颗DrMos用于VGT供电，也就是用于处理器的核显供电。
▼左侧最下面也有一个DrMos有些与众不同，也是SIC651A，最大稳定输出50A，这颗DrMos应该是用于Vsa供电。

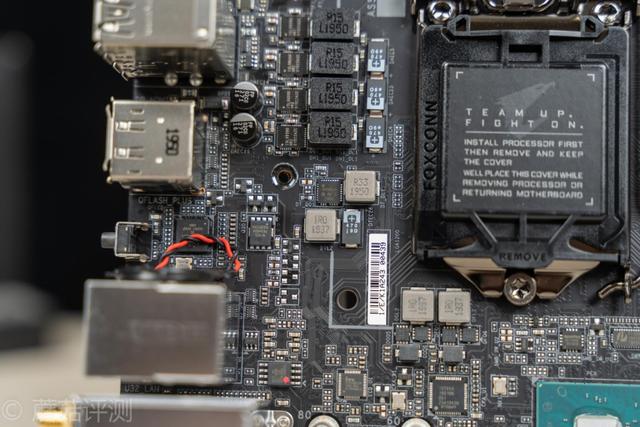

▼处理器的左下角还有两相供电，应该是Vio供电。技嘉这块主板的供电设计很有意思，通过一颗ISL69269来控制处理器的Vcore、Vgt和Vsa供电，很不错。

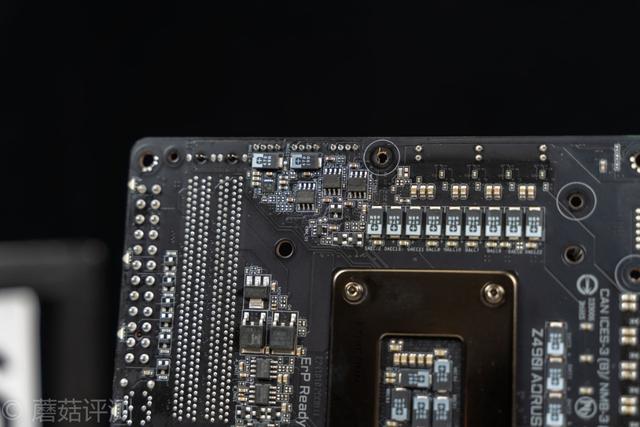

▼另外在供电电路的左上角，有几排触点，极限超频的时候可以通过这些触点来检测供电电压，达到更加精细调整的目的。
▼内存供电，一相，Mos是4C06，Converter供电，最大稳定输出电流在70A左右。

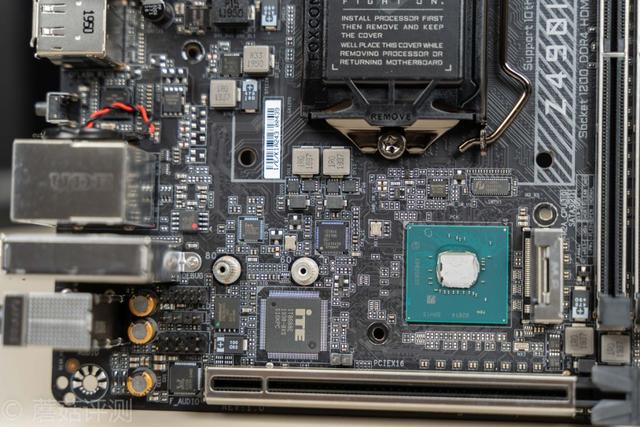

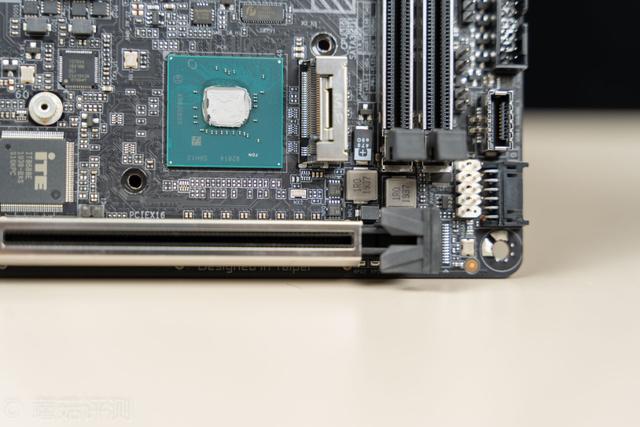

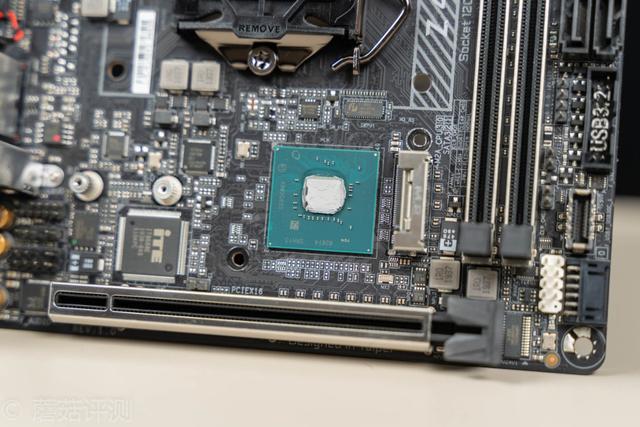

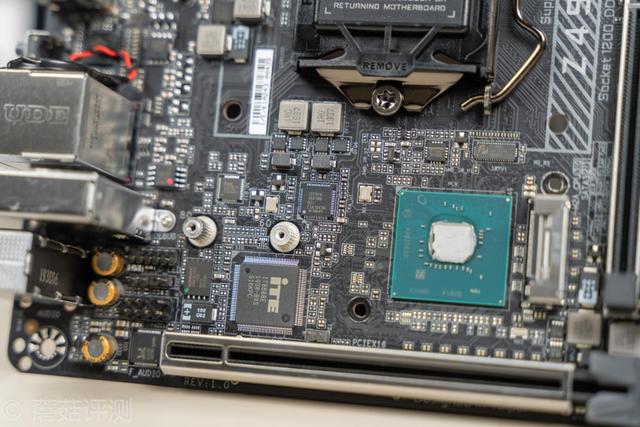

▼主板的Z490芯片，很小巧。
▼左下角是一相供电，B07N03，最大稳定输出电流貌似是80A。
▼主板芯片的左侧，有一颗IDT6V4，用于PCIe4.0支持。

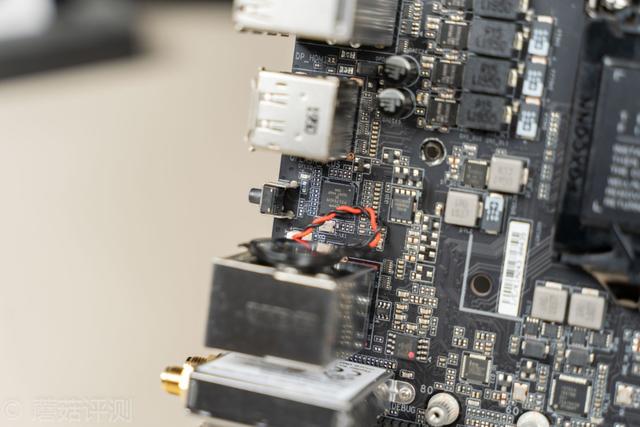

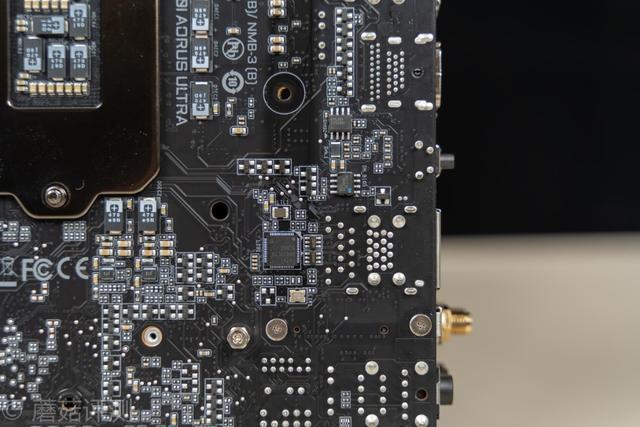

▼主板的后部IO接口，有多颗P13EQX桥接芯片，用于信号的放大与增强，保证连接的稳定性。
▼在视频输出接口部分，还有一颗芯片。
▼丝印PS175HDM，用于视频信号的输出，可将DP转成HDMI。
▼后面还有一颗供电芯片，给接口提供电力。
▼无线网卡旁边有一个25L1606E，存储芯片。

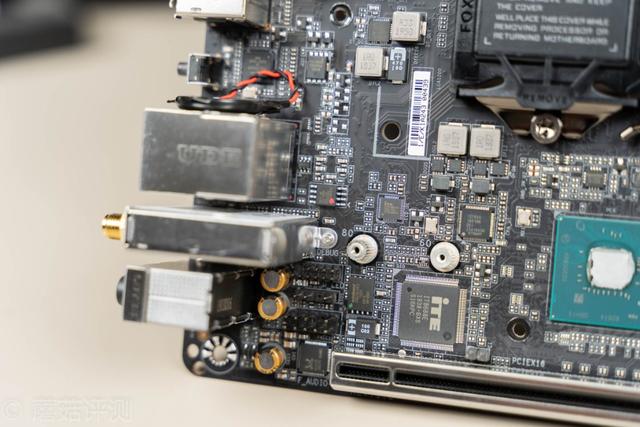

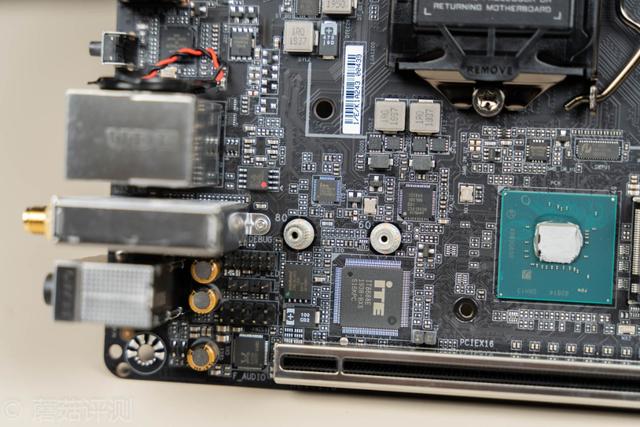

▼再下面有一颗25Q256JVEQ芯片，用于储存主板的Bios。旁边还有两个ITE芯片，面积很大，用于检测主板的各项参数，例如温度之类的。

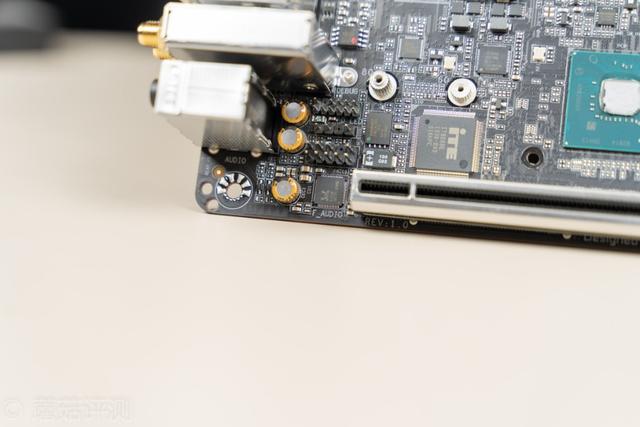

▼左下角是声卡芯片，小螃蟹的ALC1220，很不错的声卡芯片。旁边还有尼吉康的音频电容，保证输出的音质。
▼右下角有一个GL850S芯片，USB HUB芯片。
▼前置的USB3.2接口插座和前置的Type-C插座中间还有一个供电芯片，保证这两个接口的供电，在接延长线的情况下，依然有不错的输出。

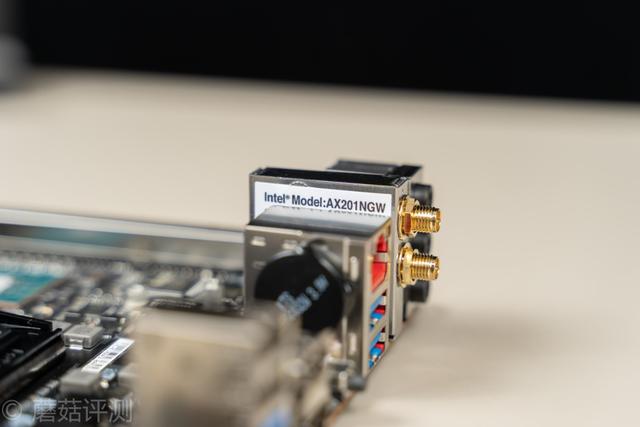

▼无线网卡部分，intel的AX201，CNVI网卡，支持Wifi 6。

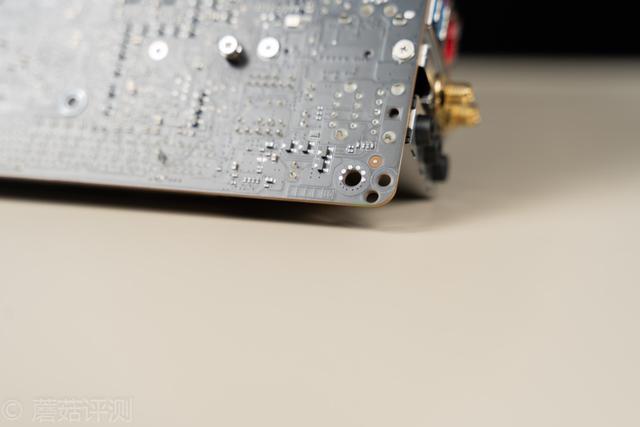

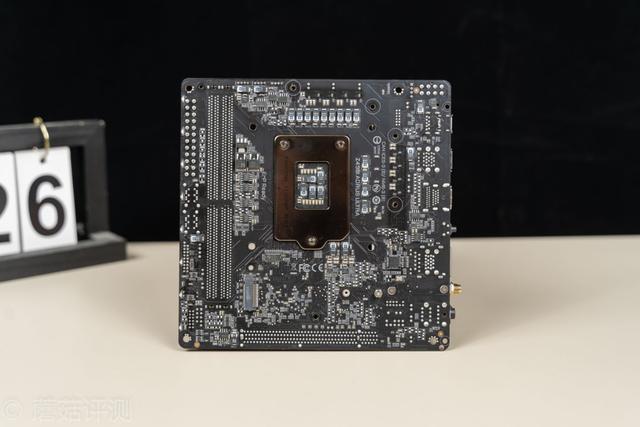

▼主板的背面，依然是密密麻麻的，一看集成度就非常高。
▼左上角是风扇供电部分的电路，每个风扇接口均有单独的输出芯片支持，用料不错，旁边还有两颗钽电容，应该是用于内存供电部分稳压滤波的。

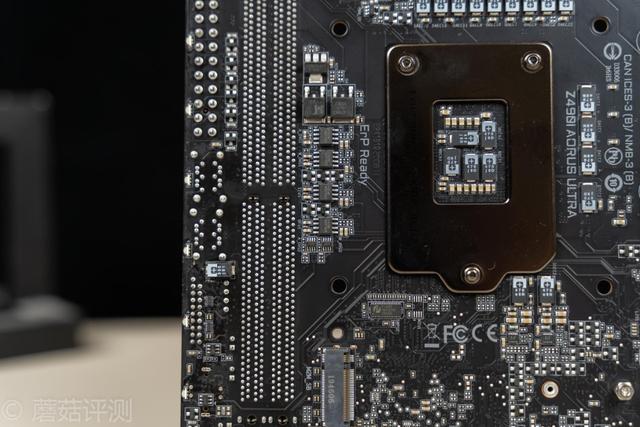

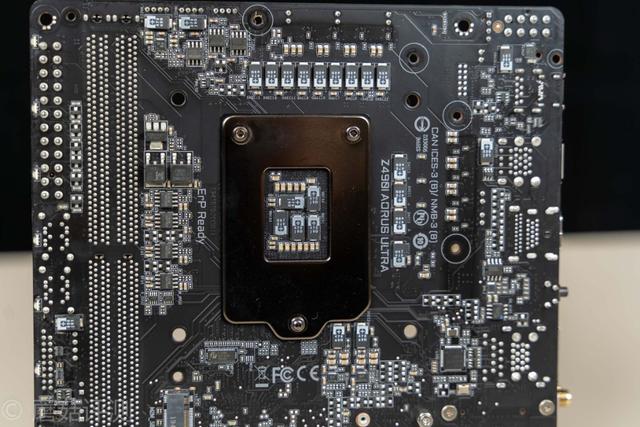

▼CPU供电电路的背面，以及核心插座背面，均有数量众多的钽电容，保证供电电压稳定。
▼右侧有一颗Intel的S9433L79，intel的2.5G Lan的主控芯片。
▼左下角有一颗RT8120D，应该是负责主板PCIe插槽部分的供电。
▼内存和处理器中间还有多颗芯片，这个很少见，蘑菇没在其他主板上见过。
▼芯片丝印RT9018B，这四颗是超低压降稳压芯片，看走线，应该是负责处理器供电部分的稳压工作，强化处理器的供电效果。
▼最后，集成度这么高的技嘉这块Z490 ITX主板，PCB部分用了10层板，很给力！
五、 技嘉(GIGABYTE)Z490I AORUS ULTRA 迷你雕主板 安装

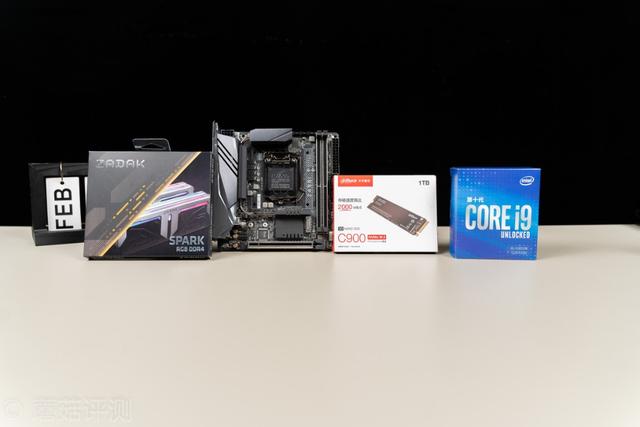

▼这里给这块Z490 ITX主板搞了一套豪华的测试小伙伴，处理器是Intel的10850K，10核心20线程，内存是扎达克的SPARK，8G*2 3600Mhz，固态是大华的C900系列，容量1TB。

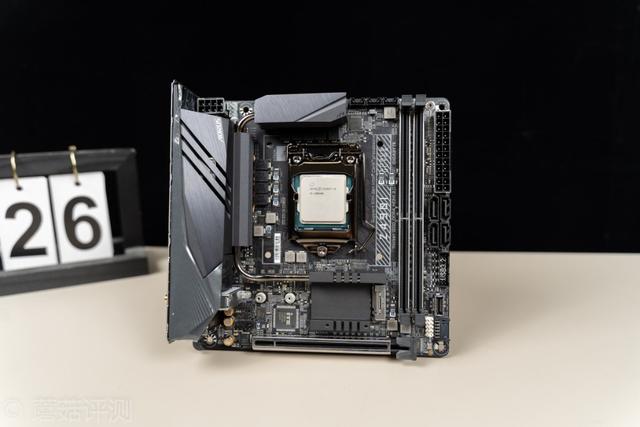

▼处理器的安装很简单，不过插座是熏黑处理的，看起来很有质感。

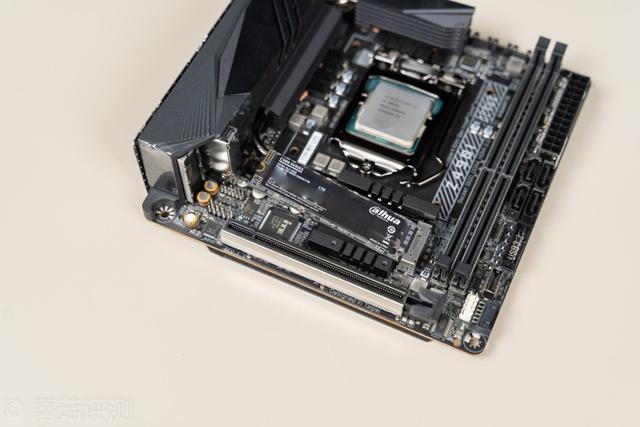

▼固态的安装也很简单，这里直接装在处理器下面的m2插槽上。
▼固态装好之后盖上金属散热片。

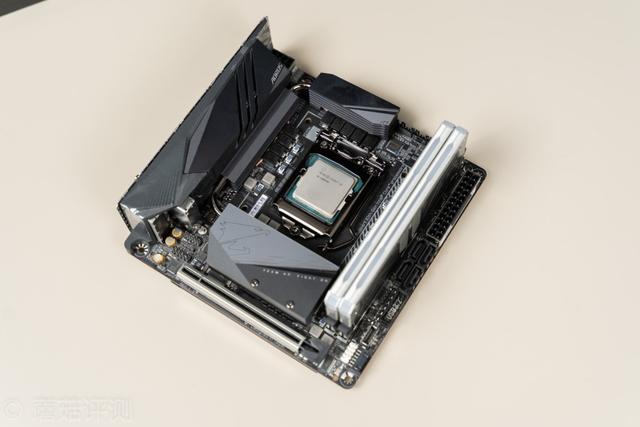

▼内存的安装更是简单，直接插上就行。

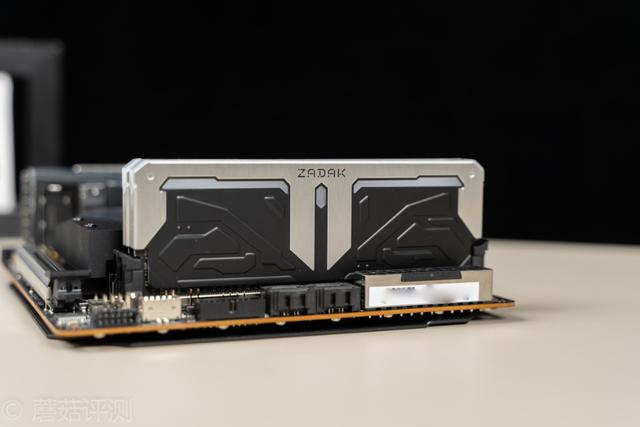

▼不过内存插槽很紧凑，不适合马甲太夸张的内存。

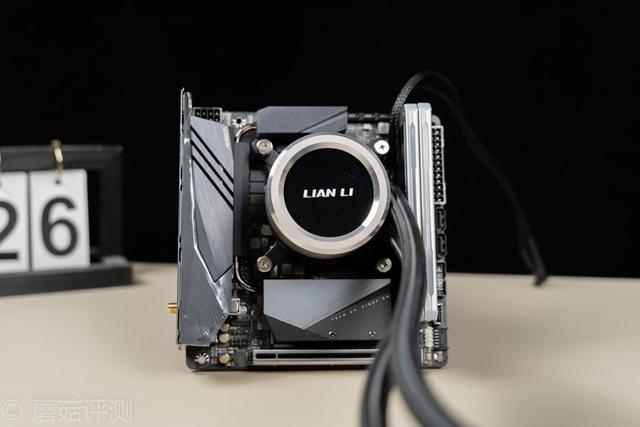

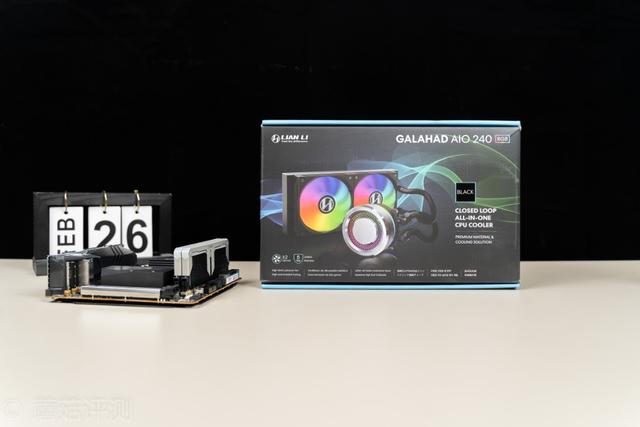

▼水冷这里选择了联力的240水冷，颜值很高。
▼这个冷头，熄屏的时候也很漂亮。

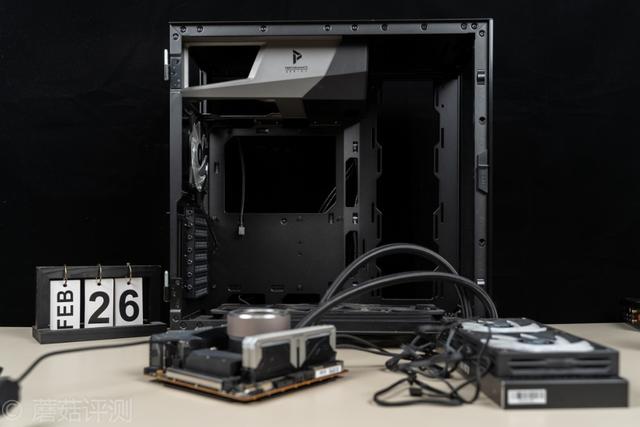

▼接着将装好处理器、内存、固态的主板塞进机箱里，这里选择蘑菇的常规测试机箱，安钛克的冰钻P120。
▼装好之后的效果，看起来还不错。

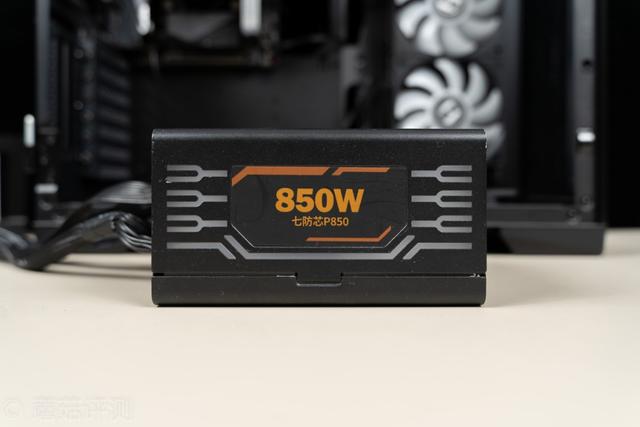

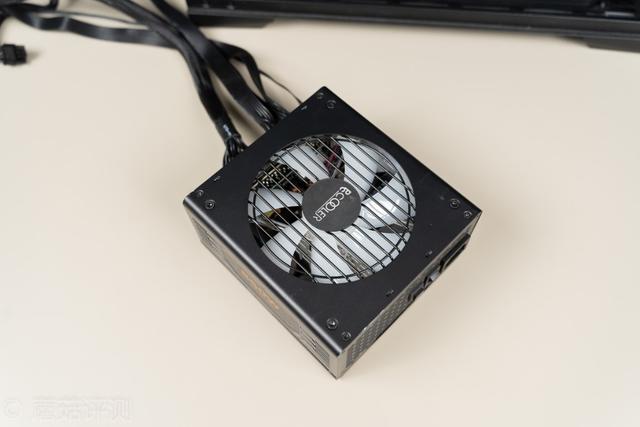

▼电源选择超频三的七防芯电源，850W金牌全模组电源。

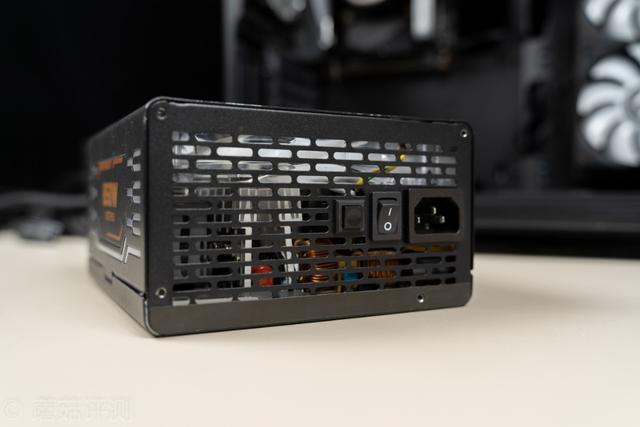

▼电源的尾部还有电源风扇模式选择按钮，可以选择不同的电源风扇工作模式，静音或温控。
▼电源的散热风扇是乳白色的，支持RGB灯效，可以主板同步。

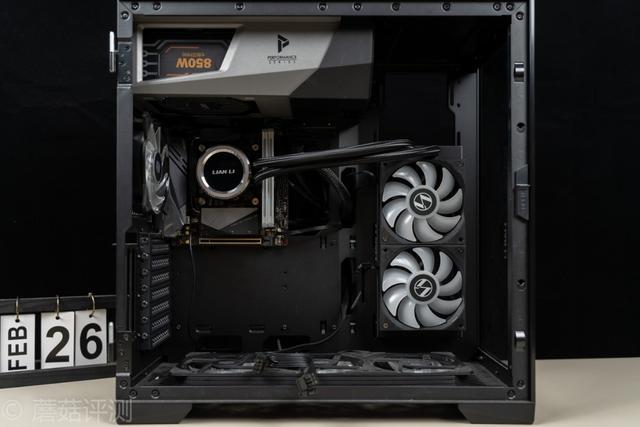

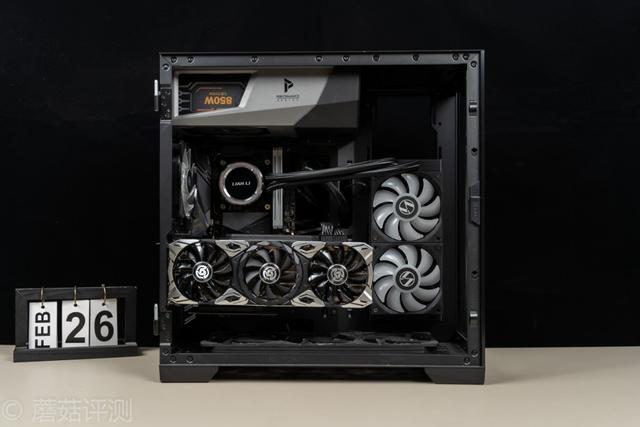

▼安装好电源，并将各个部分的供电线都插好。

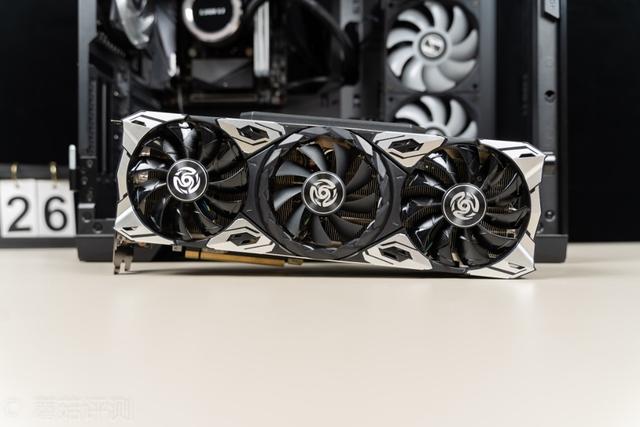

▼接着安装显卡，索泰的RTX3080天启，显卡的外观非常漂亮，颜值很高。
▼安钛克的冰钻P120机箱支持显卡竖装，完美！

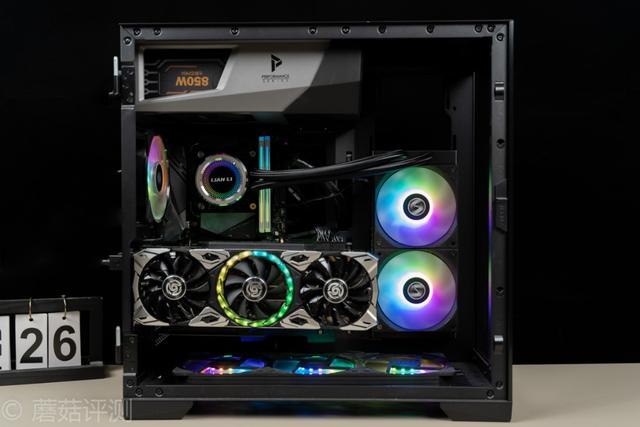

▼开机，一次点亮，完美！

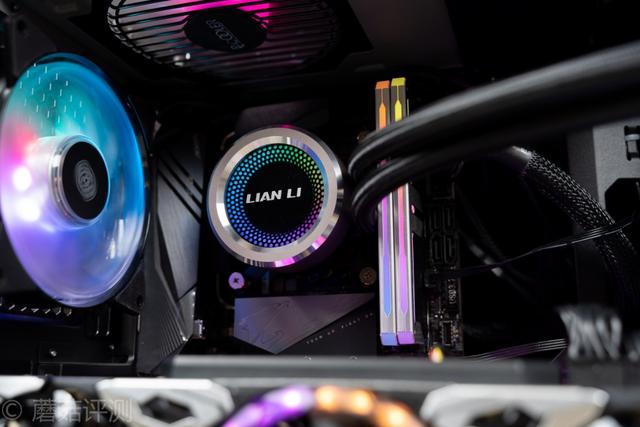

▼联力的水冷头，亮起来之后特别漂亮。

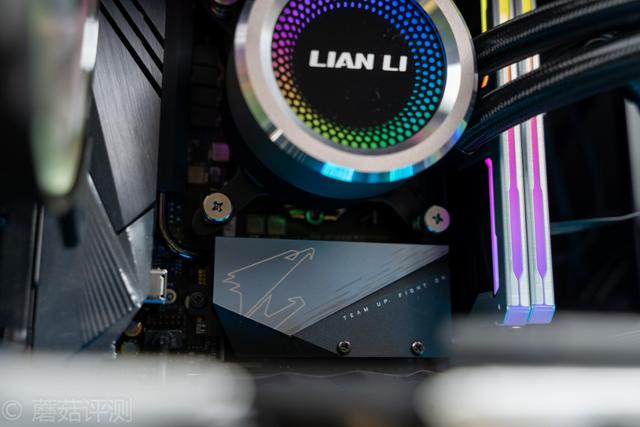

▼主板上M2部分的技嘉大雕LOGO也很赞，完美。
▼内存部分，马甲也有铝合金材质，搭配多段式的RGB，效果很棒。

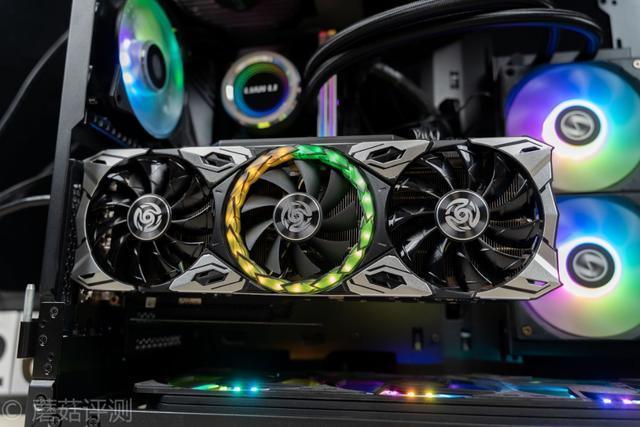

▼显卡部分，中间的风扇四周有幻彩的RGB灯效，搭配合适的造型设计，有点梦幻。
六、技嘉(GIGABYTE)Z490I AORUS ULTRA 迷你雕主板 测试

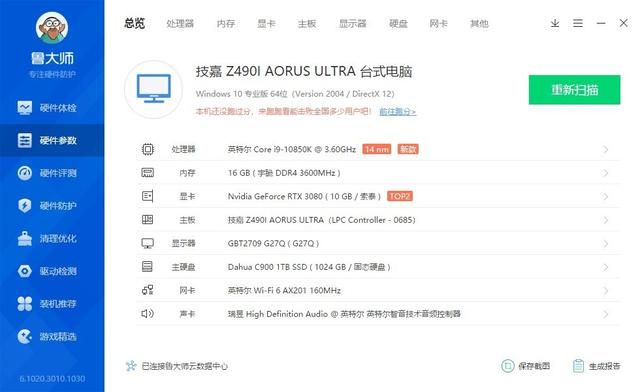

▼整机配置一览，处理器是10850K，内存是扎达克的SPARK，8G*2 3600Mhz，固态是大华的C900系列，容量1TB。

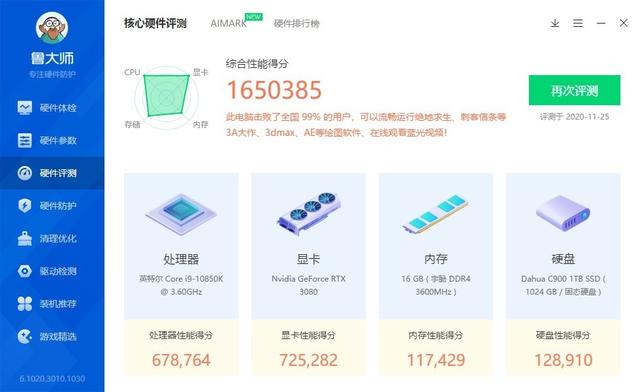

▼简单跑个测试，整机分165W，处理器67.8W，显卡72.5W，内存11.7W，固态12.8W。

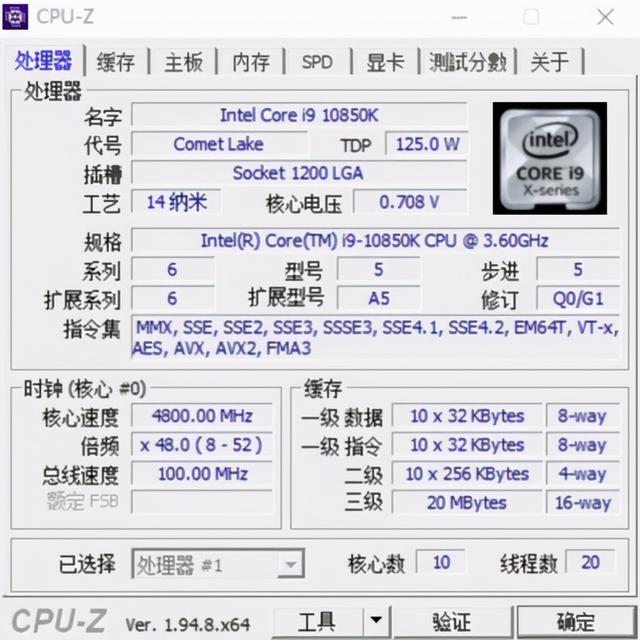

▼处理器是10850K，10核心20线程。
▼简单跑个分，单核555.6、多核6939.5，这个成绩，有点高啊。

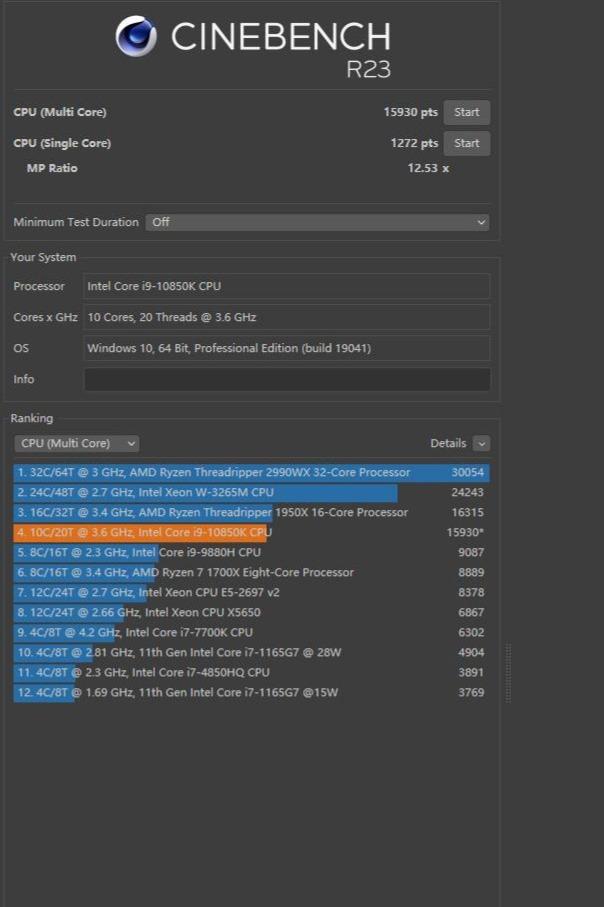

▼跑一波R23，熟悉的R20没了，变成了R23。单核1272、多核15930。
▼日常待机，处理器温度34℃，核心温度在31℃左右波动。

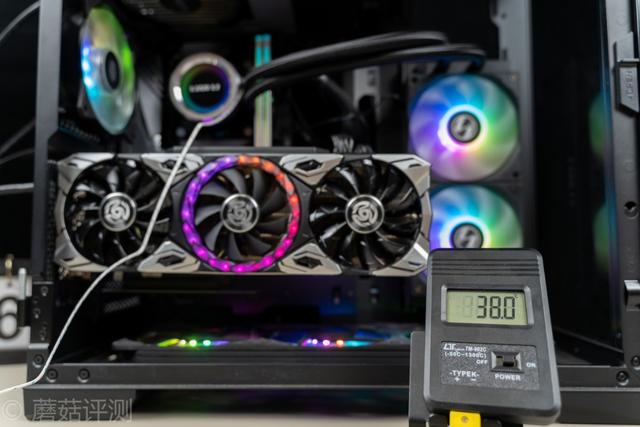

▼室温在22℃左右，待机，供电部分的温度在38℃左右。
▼简单跑CPU-Z的压力测试，处理器温度69℃，核心温度68℃左右，处理器功耗176W。

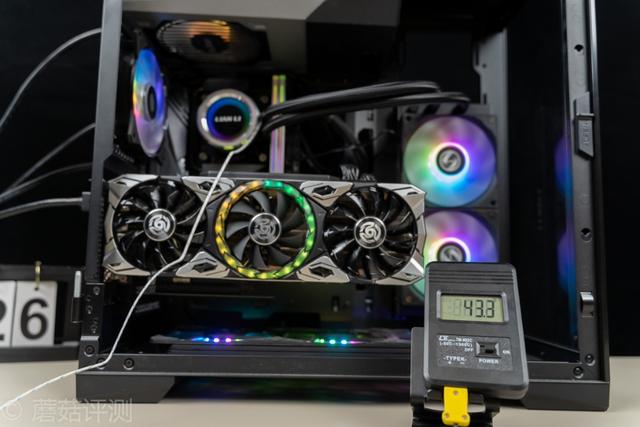

▼主板供电温度在43.3℃，供电温度表现不错。
▼默频单烤FPU，处理器温度84℃，核心温度80℃左右，全核睿频4.8G，处理器功耗242W左右。

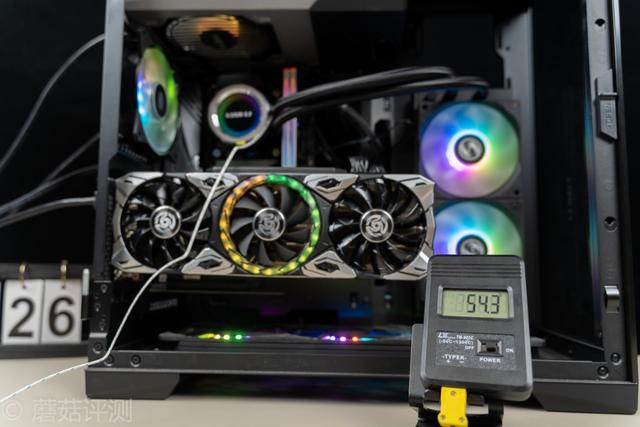

▼主板供电部分温度54.3℃，整体温度表现还行，电源输入端功耗已经去到了340W左右。

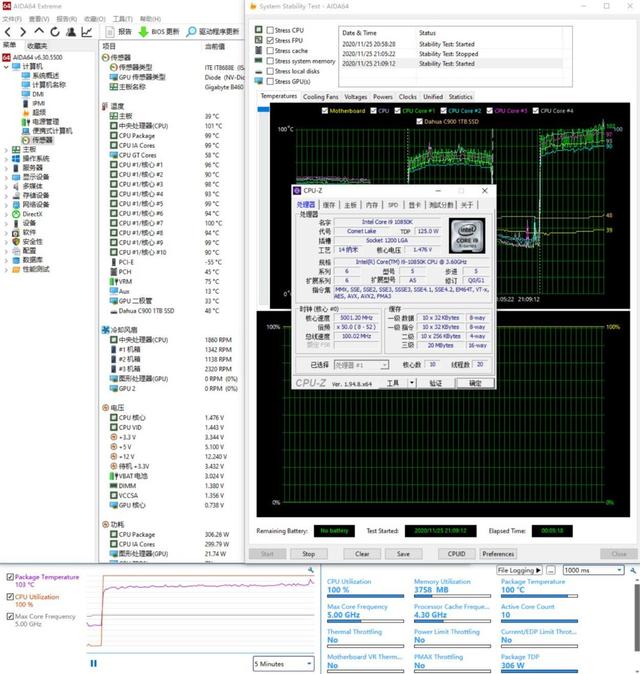

▼接着超频，将10850K的主频拉到全核5G，单烤FPU。处理器温度101℃，核心温度93℃左右，处理器全核5G，功耗306W。

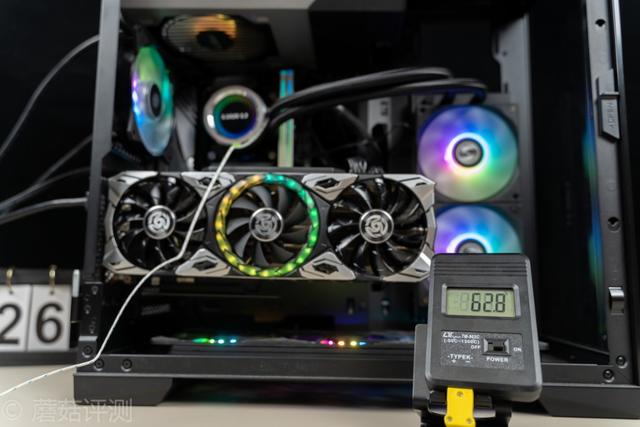

▼主板供电部分温度62.8℃，整体表现还不错。这个时候的电源输入端功耗在410W左右。
▼最后将10850K的全核主频拉到5.1G，处理器温度接近上限的115℃，但是没降频，全核依然5.1G，处理器功耗367W。

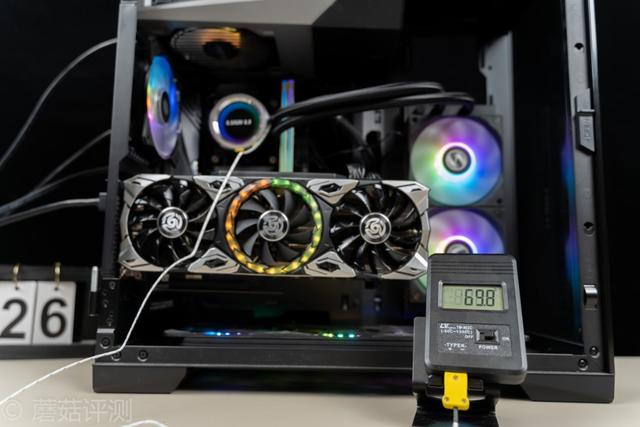

▼供电部分的温度稳定在69.8℃，没超过70℃。电源输入端的功耗在490W左右，很可怕了。技嘉这块Z490I主板的供电部分还是非常不错的，8颗90A的DrMos，日常应付intel的消费级旗舰处理器应该是没啥问题了，10850K这种体质差一点的处理器都可以轻松搞定，10900K这种体质好一点的，功耗应该更低一些，更加没问题。
七、 技嘉(GIGABYTE)Z490I AORUS ULTRA 迷你雕主板 Bios介绍

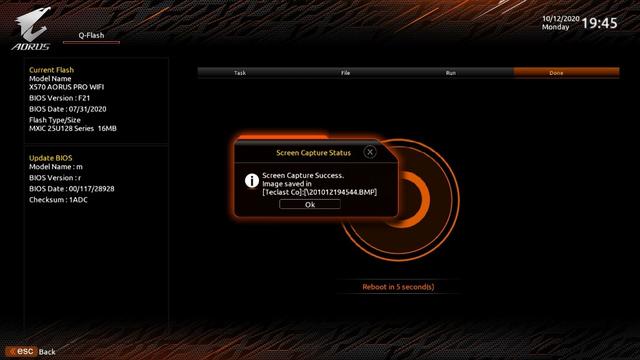

▼蘑菇算是一个技嘉的老粉丝，有多年技嘉主板Bios的使用经验。因为蘑菇比较看中主板用料，而技嘉的主板用料一直很不错，价格还非常给力，所以蘑菇比较喜欢购买技嘉的主板。对于技嘉的Bios，蘑菇也是多年用过来的，可以看到技嘉在Bios上进步巨大。蘑菇主要用微星和技嘉的主板，在bios的使用感受偏好上，蘑菇感觉技嘉的会更好用一下，微星的Bios在内存超频方面会更方便。另外，技嘉的主板支持截图功能，插上一个U盘就可以轻松保存截图。

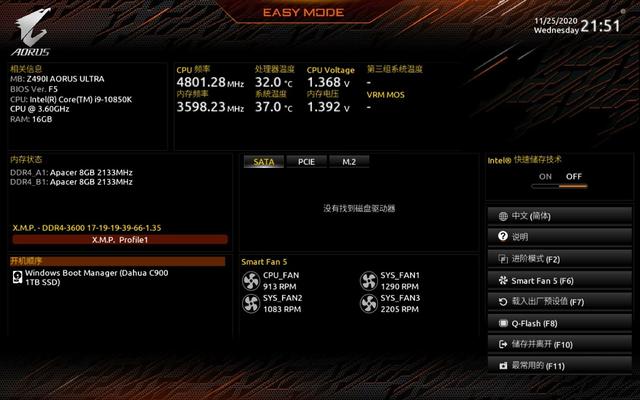

▼首先是简单模式，上部是硬件配置和温度、频率等信息，中间的左侧可以设置内存的XMP，中部可以查看插在各个接口上的硬件，下半部分可以查看系统和风扇部分，右下角是一些功能键介绍。很清晰，对普通用户来说，进入简单模式打开XMP功能，就足够了。

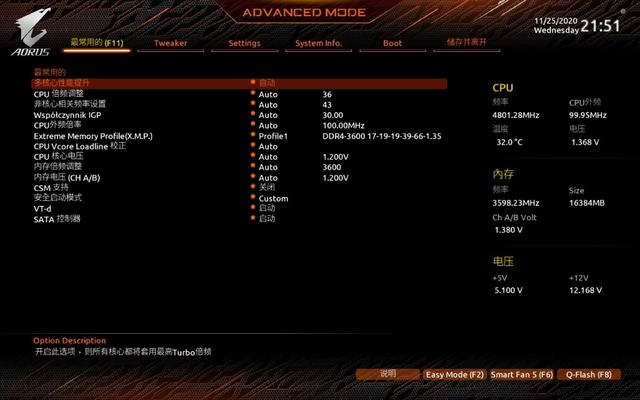

▼高级功能部分，技嘉会有一个常用选项，可以在这里找到常用的CPU主频、电压，内存频率、电压设置，快速进行超频设置，很方便。

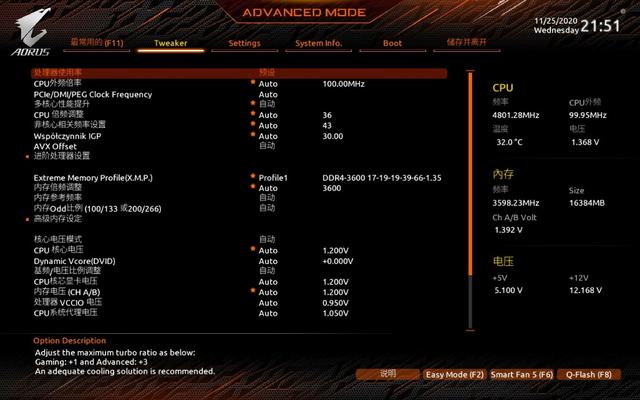

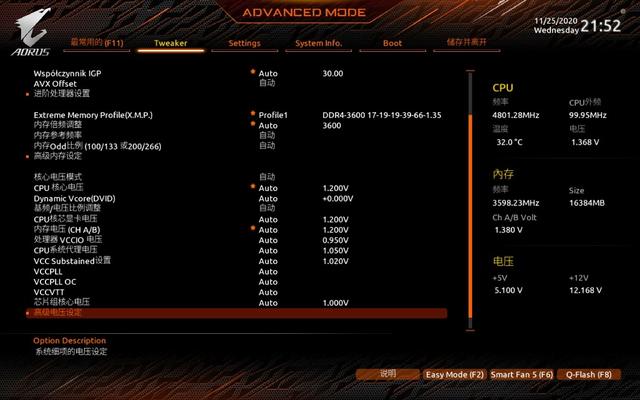

▼接着是Tweaker页面，系统优化界面。蘑菇认为技嘉的主板bios很有逻辑性，习惯了之后会非常好用。设置部分主要分为三块，最上面是处理器超频选项，最下面一个是高级处理器超频选项。中间是内存超频设置选项，最下面同样是高级内存设定选项。最下面是统一的电压设置部分，包括处理器电压、内存电压等等。

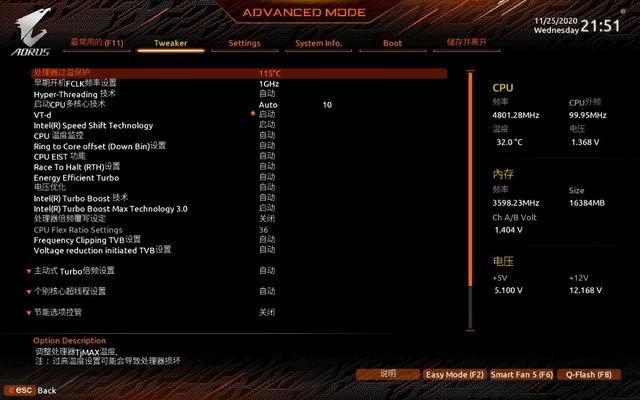

▼高级处理器超频选项里有处理器相关的全部设置，另外在节能模式选项部分，技嘉贴心的将其收纳到“节能选项控管”页面里了，可以方面的进行打开和关闭。对于超频玩家，直接一键关闭就OK了。从这个选项，就可以看出技嘉设计师的一点思路，就是帮你“分门别类”，而不是普通的平铺。

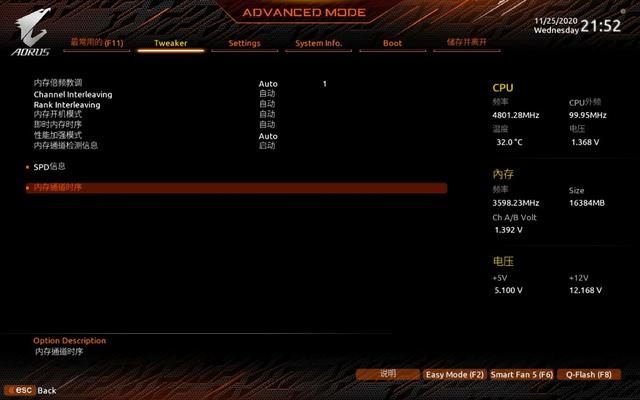

▼内存超频的高级设置部分，设置内存的频率、开机模式、性能模式等。

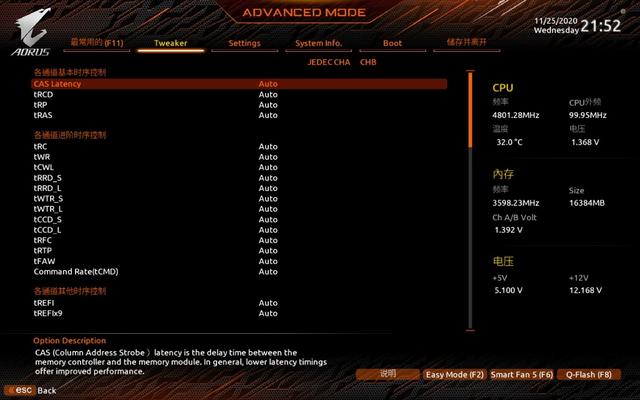

▼最下面是调节时序的，各种小参都在里面，可以方便的调节。
▼电压部分的最下面是电压调节的高级选项，上面都是一些比较常规的电压调节选项。

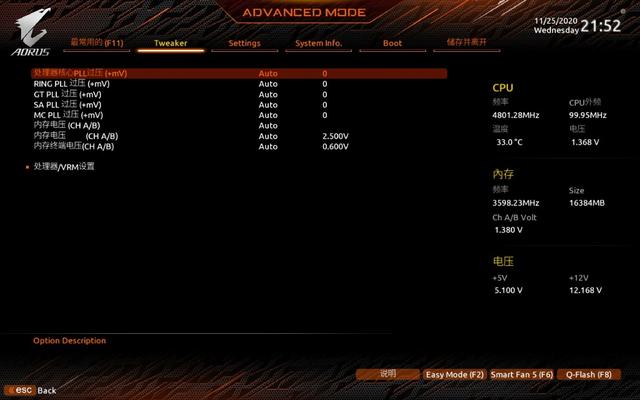

▼高级电压调节选项部分，可以调节各种电压。

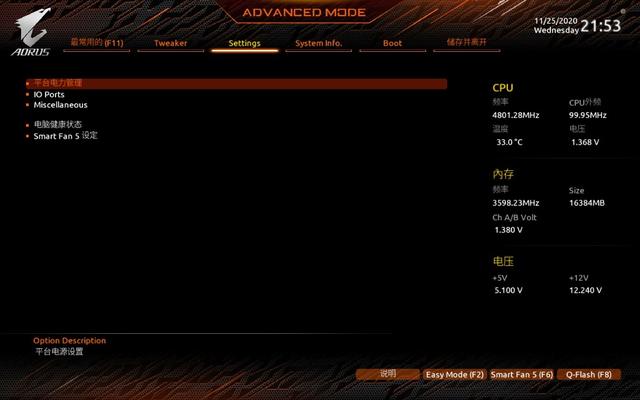

▼接着是各种设置，常规的设置。

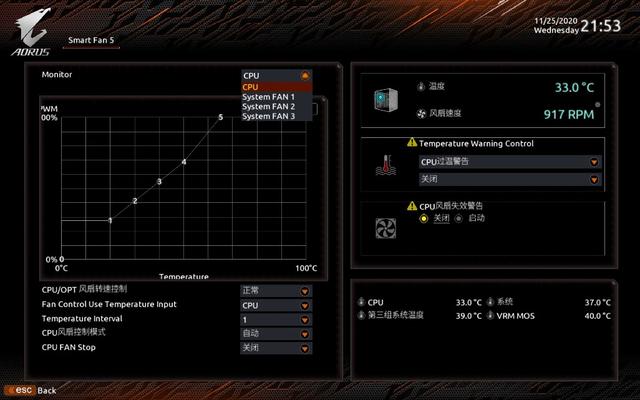

▼其中Smart Fan是蘑菇比较常用的功能，主板上的所有风扇接口都可以在这设置，风扇转速和温度的曲线也可以在这设置，很方便。并且可以设置风扇停转功能，在温度表现出色的环境下，进一步降低机箱内部的噪音。

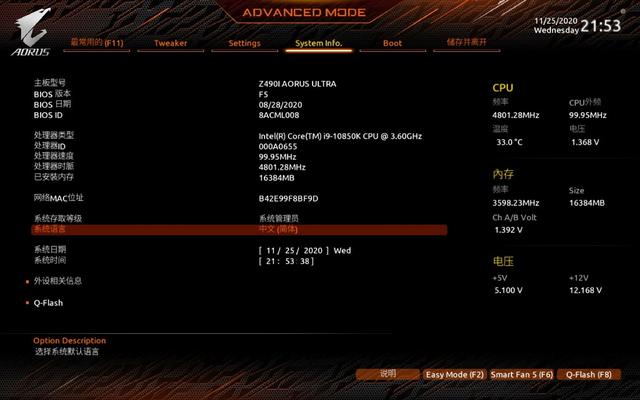

▼系统信息界面，最下面是Bios刷写的设置，更新Bios时会用到。但技嘉的主板有一个@Bios软件，支持在windows系统内刷写主板的Bios，蘑菇一般会用那个软件直接写，就不用来回把bios文件放U盘，再进bios了。

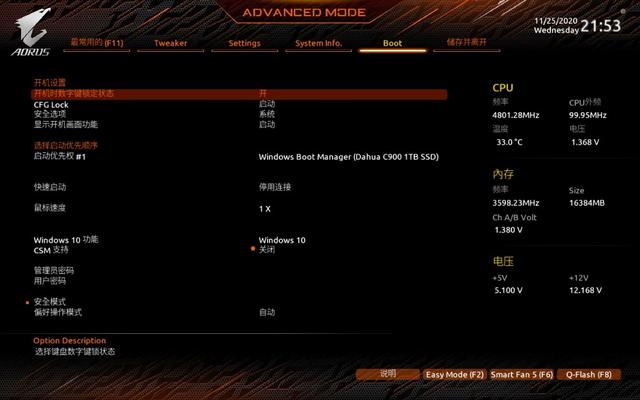

▼引导菜单，设置各种引导模式，启动项选择等。

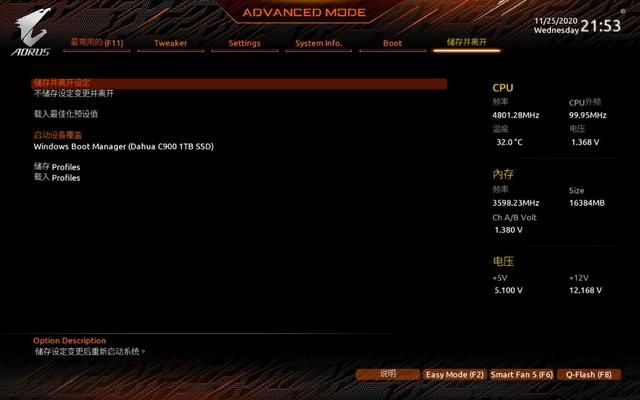

▼最后是保存菜单，另外，最下面支持保存个人自定义的各种配置文件，也是挺方便的。
八、 总结
技嘉这块Z490 ITX主板，是蘑菇这几年玩过的最雕的一块ITX主板，无论是从主板的用料，还是主板的IO接口、拓展性上，甚至是一些软件功能方面，这块技嘉Z490 ITX主板都非常棒，叫一声地表最强ITX主板，应该没啥问题。
这块板子的供电，搭配10900K稳稳的，没啥问题。蘑菇手里这个体质差的不行的10850K跑起来都稳稳的，更不用说体质会稍微好一些的10900K了。
过两天测试下这块板子的内存超频能力，嘿嘿。
谢谢大家！
