计算机控制总线传输的是,总线,地址总线,数据总线和控制总线


总线(Bus): 这是一条通用的通信干线,可以在计算机的各种功能组件之间传输信息. 它是由电线组成的变速箱线束. 根据计算机传输的信息类型,计算机的总线可以分为数据总线和地址. 总线和控制总线分别用于传输数据,数据地址和控制信号. 总线是一种内部结构,是CPU,内存,输入和输出设备传输信息的公共通道. 主机的每个部分通过总线连接,外部设备通过相应的接口电路连接到总线,从而形成计算机硬件系统. 在计算机系统中,用于在各个组件之间传递信息的公共路径称为总线. 微型计算机使用总线结构来连接各种功能组件.

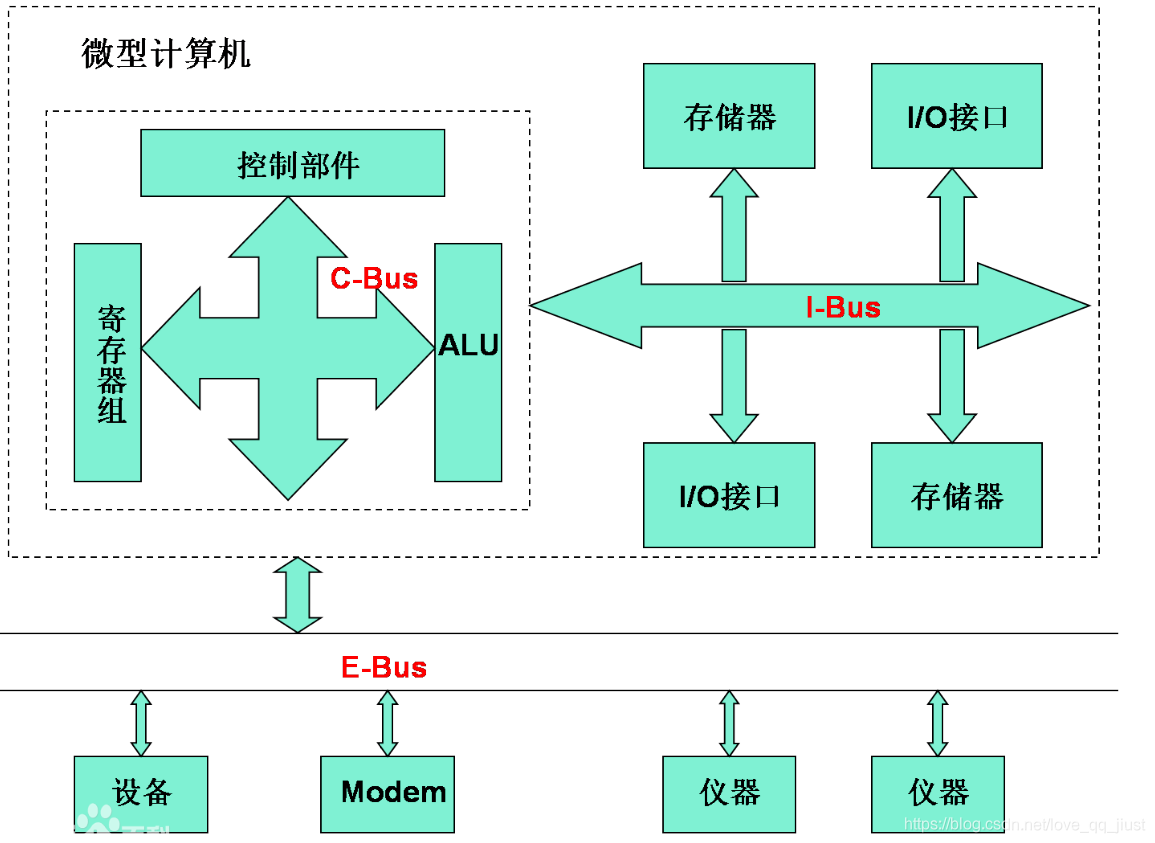

根据功能和规格,总线可分为五种类型:

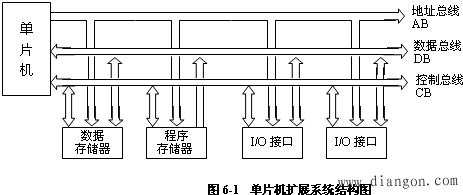

数据总线DB(数据总线),地址总线AB(地址总线)和控制总线CB(控制总线)也统称为系统总线,即一般意义上的总线. 下图是微机系统中三种总线的状态和关系




数据总线(Data Bus): 它是双向三态总线,即它可以将CPU的数据传输到其他组件(例如内存或I / O接口),也可以传输其他组件的数据. CPU的组件. 数据总线上的位数是微计算机的重要指示器,通常与微处理的字长一致. 例如,英特尔8086微处理器的字长为16位,其数据总线宽度也为16位. 应该指出的是地址总线是什么信号,数据的含义是广泛的,它可以是真实的数据,也可以是指令代码或状态信息,有时甚至是控制信息. 因此,在实际工作中,数据总线上传输的数据不一定是真实数据.

地址总线(地址总线)专门用于传输地址. 由于地址只能从CPU传输到外部存储器或I / O端口,因此地址总线始终为单向三态,这与数据总线不同. 地址总线的位数决定了CPU可以直接寻址的存储空间的大小. 例如,一台8位微型计算机的地址总线为16位,则最大可寻址空间为2 ^ 16 = 64KB,而16位微型计算机(x位处理)设备指的是位数(1 ,0),微处理器可以在一个时钟周期内处理,即地址总线大小为20位,其可寻址空间为2 ^ 20 = 1MB. 一般来说,如果地址总线为n位,则可寻址空间为2 ^ n个字节.

控制总线(控制总线)用于传输控制信号和定时信号. 在控制信号中,一些由微处理器发送给存储请求信号,设备就绪信号等. 因此地址总线是什么信号,控制总线的传输方向由特定的控制信号确定. (信息)通常是双向的,控制总线的位数取决于系统的实际控制需求. 控制总线的具体情况实际上取决于CPU.

本文来自电脑杂谈,转载请注明本文网址:

http://www.pc-fly.com/a/jisuanjixue/article-245118-1.html
