CAD中的所有有关于替换的常见的有：文字替换、字体替换、块替换、标注替换、参照替换等。有技巧的操作事半功倍。

1．文字替换

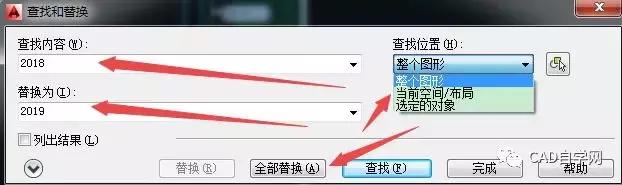

输入find，输入查找文字，输入替换文字，选择查找替换范围，点全部替换，即完成。

在第三方软件中，有菜单中，有专门的查找替换项，可直接点击使用。

2．字体替换

很多人都遇到过打开图后，有的字体显示问号。也有人在画图的时候，发现自己随心所欲用了好几种字体，同样高度同样字宽，却显示不一样。这两种情况都可以通过字体替换来解决。

如下截图以字体显示问号解决来实例说明步骤。

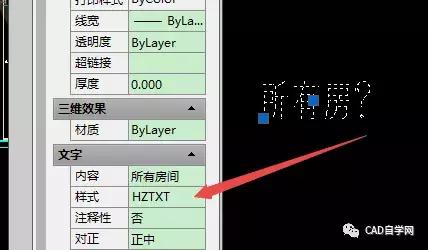

1、首先选中字段，输入CH，调出属性菜单，找到字体属的样式为HZTXT。

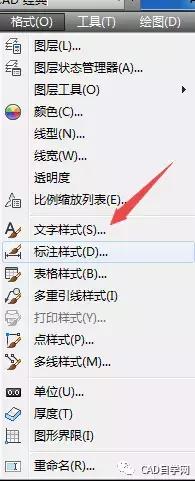

2、格式—文字样式，或者通过输入快捷键STYLE调出文字样式窗口。

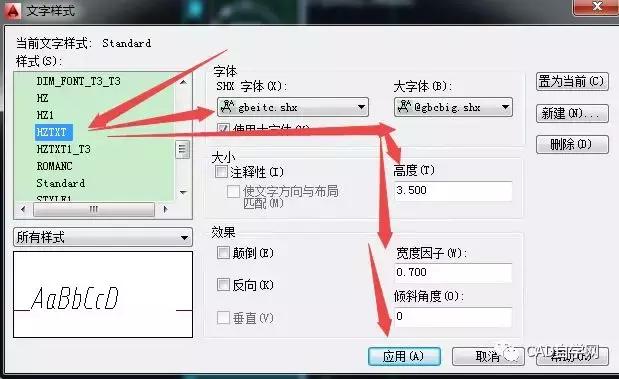

3、第一栏样式中选择HZTXT，SHX字体和大字体中输入你想要替换成的文字样式，高度和宽度因子中输入你想要设置的字高和字宽，一般此处的字高和字宽是指在1:100的比例下的字体高度和宽度。

4、点应用，关闭。然后输入RE，即重生成模型。即可发现刚才显示不正常字体，已显示为正常字体“所有房间”。

3．块替换

块替换有两种方式。

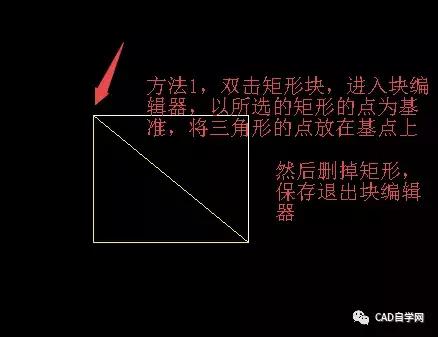

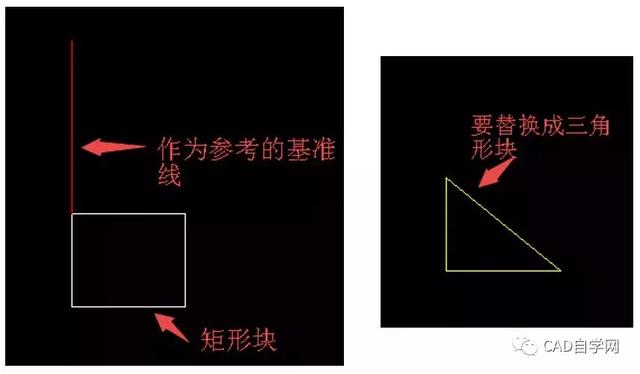

a . 块编辑器编辑：进入到块编辑中，直接将块中的内容直接替换成你想替换的图形，然后保存，退出。推荐这种方式。这种方式基本上你可以保证被替换后的位置是保证不动的。

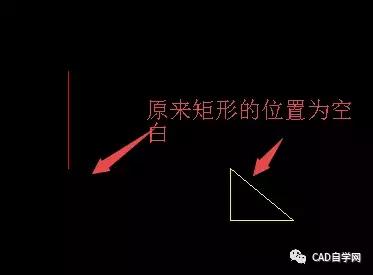

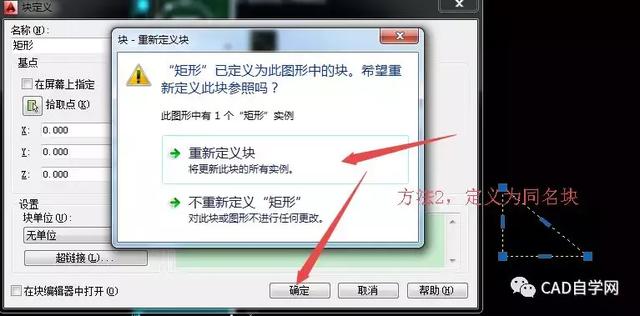

b . 重新定义块：即将想要替换的图形定义为现在块的名称，重新定以后，原块会消失。不推荐，定义的时候不能保证基准点，会使得原图形出现偏离原位置。

4．标注替换

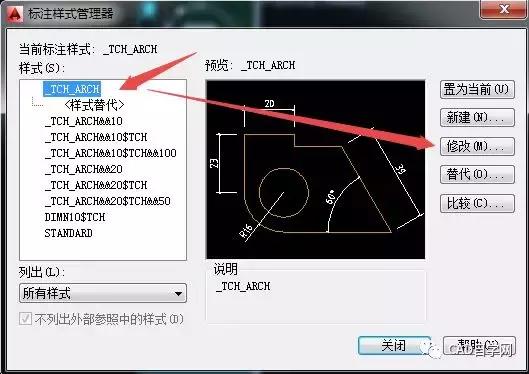

比如你觉得标注数字有点胖，那是因为标注数字所在的字体样式的原因，那怎么替换呢。其实就是当前标注修改。跟文字样式类似。格式—标注样式，或快捷键DIMSTYLE，调出标注样式窗口。

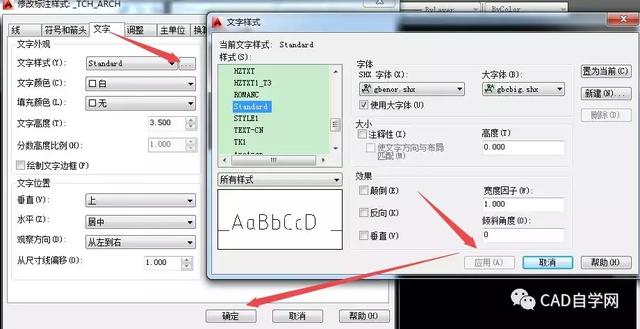

选中当前标注样式，点修改，然后文字选型卡下的文字后的三个点按钮，单击，蹦出文字样式窗口，进行设置，应用，确定。然后关闭，重生成图形，即完成。

如果想要改标注样式其他的东西，也是此顺序操作。

5．参照替换

参照替换跟块替换类似，也是两种方法，一种是修改原参照中的内容，然后通过快捷键XR，调出参照窗口，如下图，选中参照，右键，点击重载，即可被替换。一种是XR，选中原参照，点拆离，然后重新插入新的参照。这种方法一定要在拆离原参照前，做好重新插入新参照的基准标注。不然可能会出现参照会现有的图对不上的情况。
