两根样条曲线变成一根

2020年12月文件分享

后台发送：2012 获取文件

或底部阅读原文输入提取码

提取码：2012

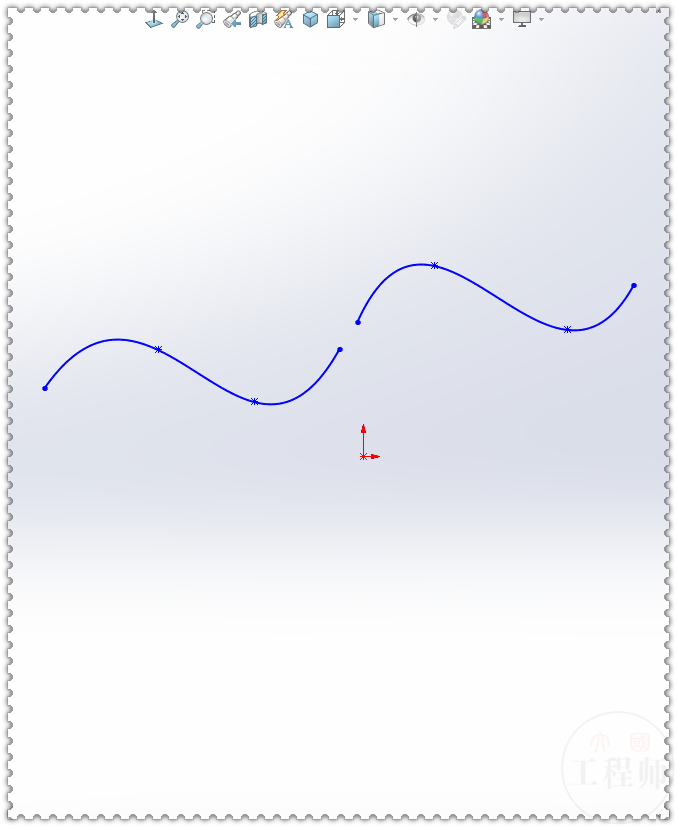

1.先随便画两根样条曲线。

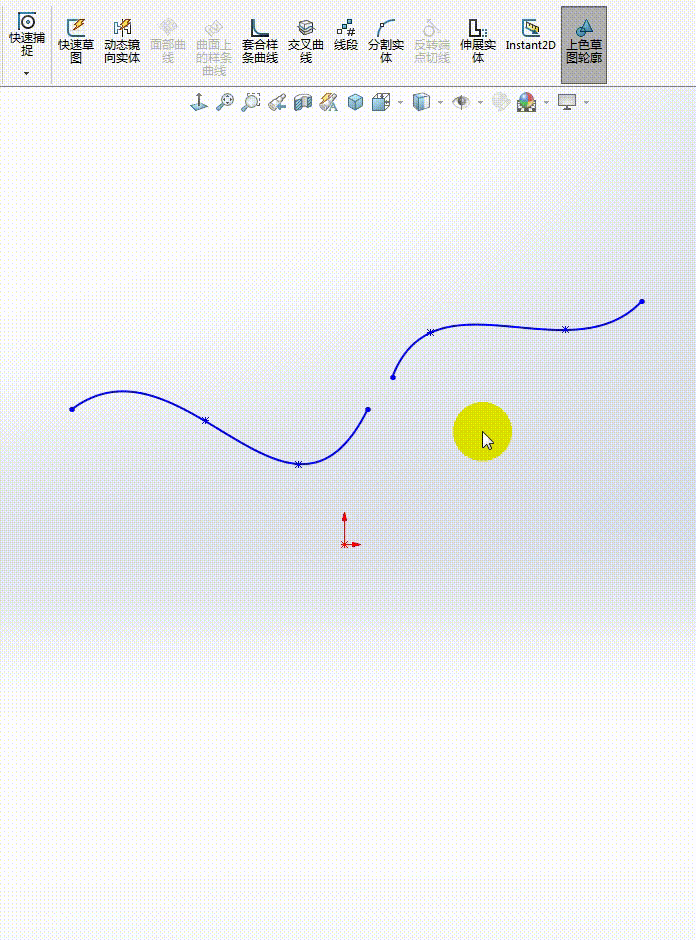

2.按住【Ctrl键】点两个端点——合并 。(用鼠标拖动端点是不行的)

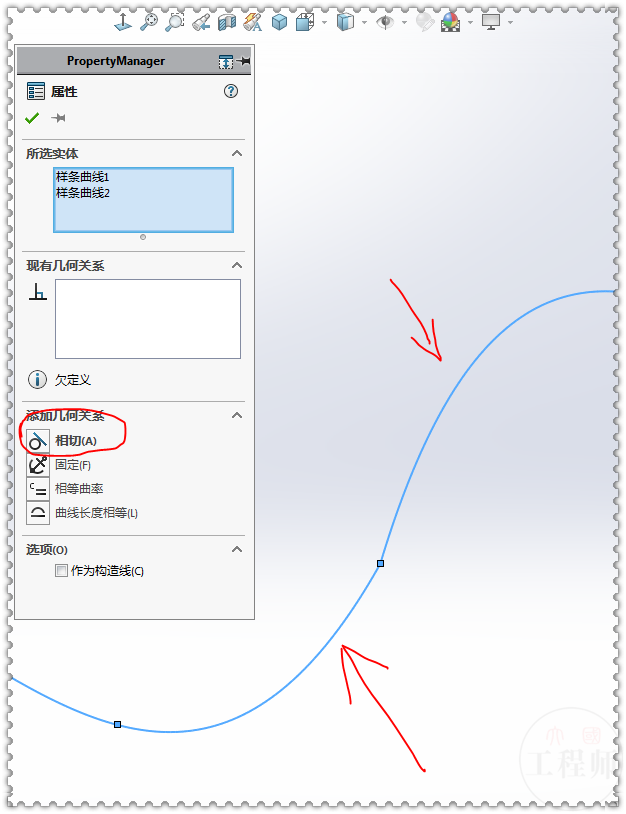

3.合并后还是按住【Ctrl键】选中两根曲线——添加：相切几何关系。

4.添加相切后，曲线依然是独立的两根。

5.选中点 ，按【Delete键】删除这个点 。(有的版本可以用右键——删除)

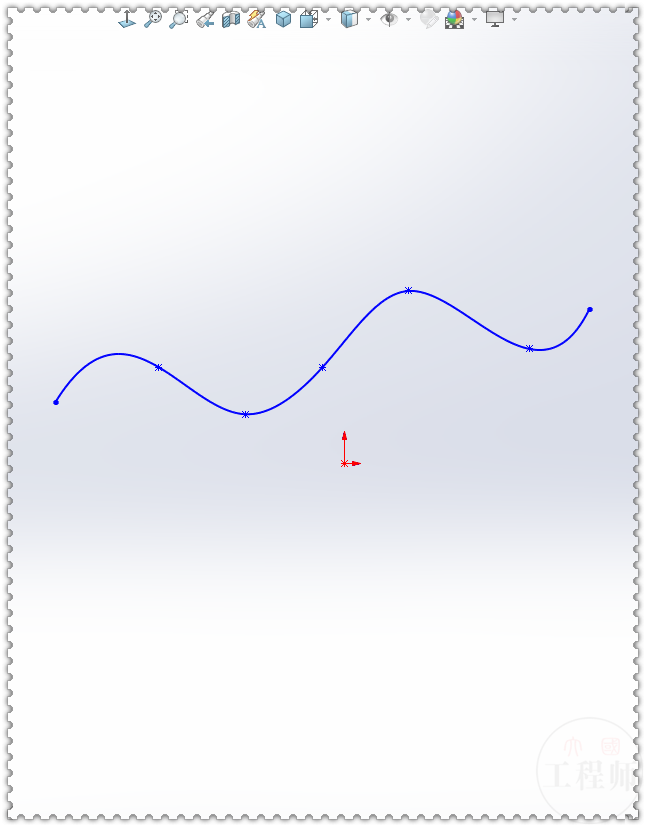

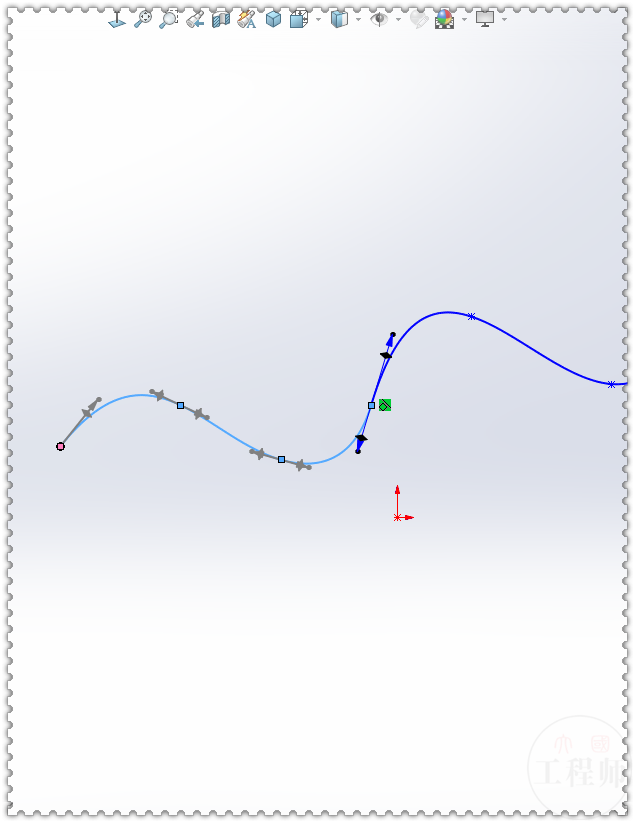

6.此时两根样条曲线就变成了一根。

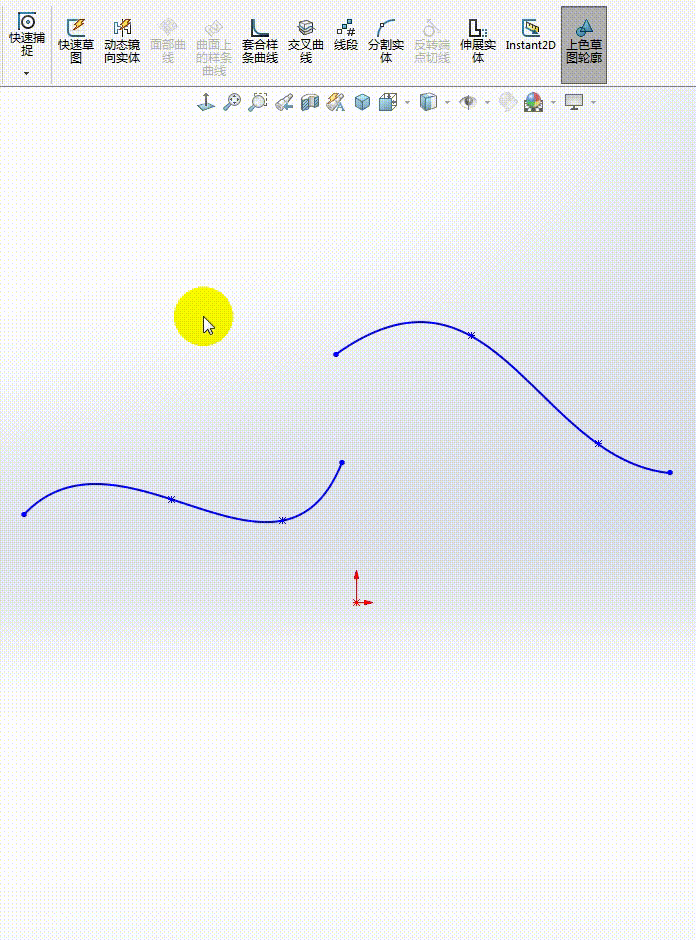

7.也可以用【延伸实体】，不过会稍微麻烦一点。

两根直线

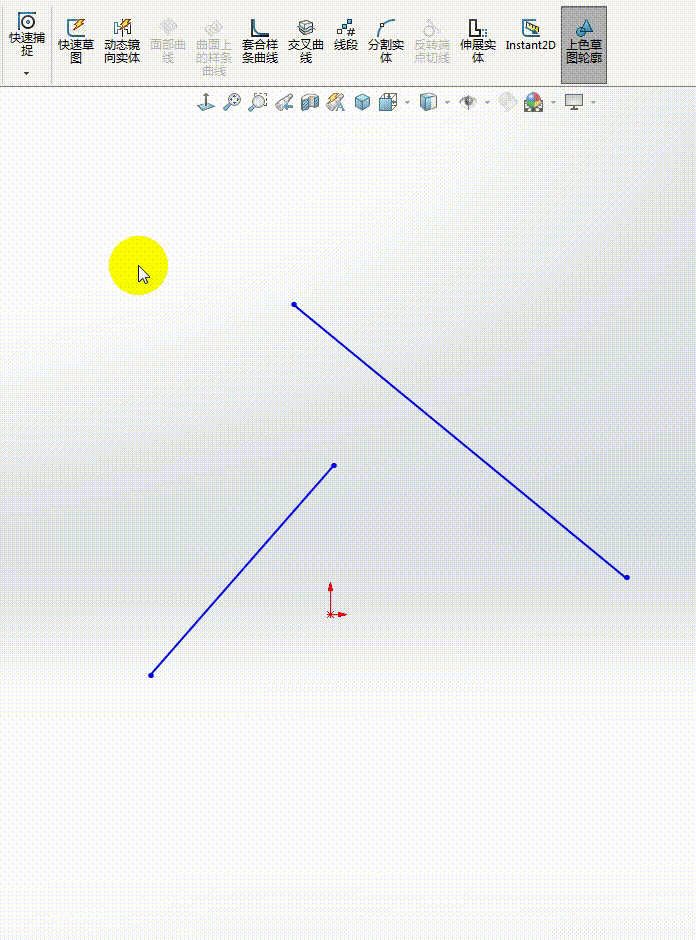

1.两根直线也可以这样操作。

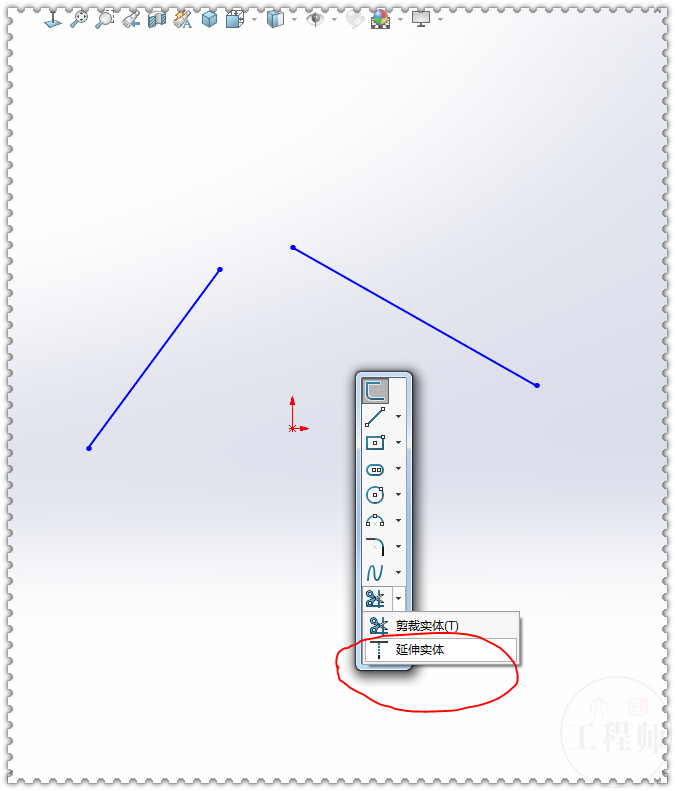

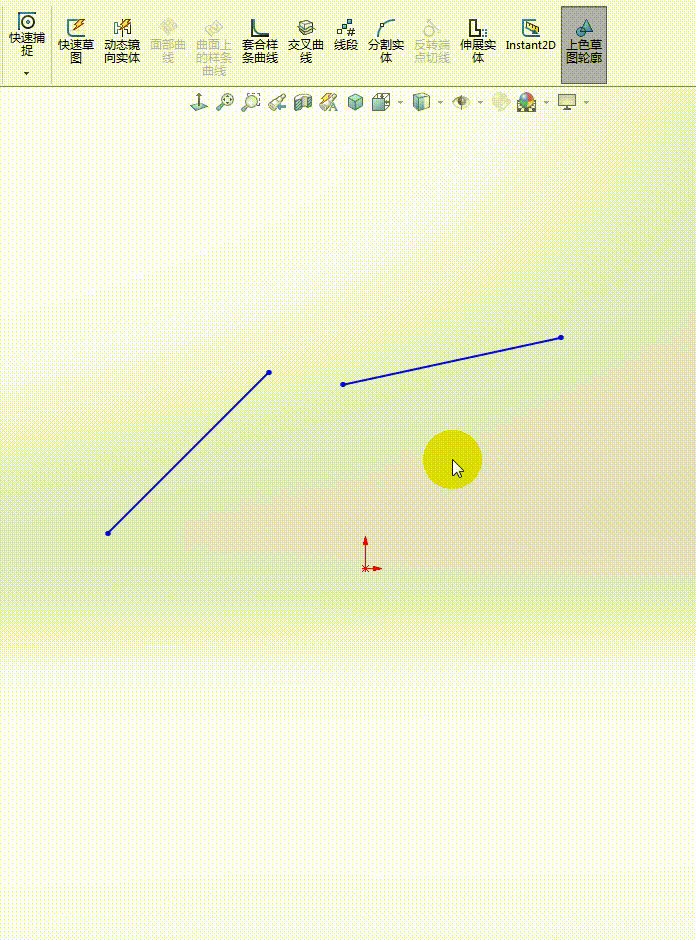

2.但没有这个必要，用【延伸实体】就可以。

两个圆弧

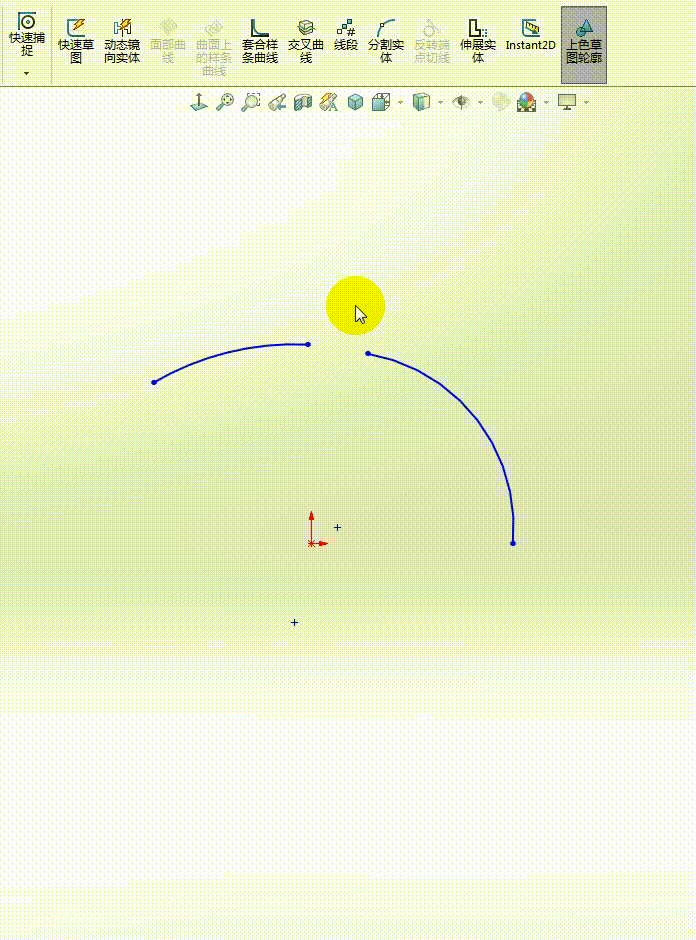

1.圆弧也一样(相切换成了使全等)。(用【延伸实体】比较方便)
