如何绘制箱线图(Box-&-Whisker Chart)

厚颜无耻的人肉翻译机小水獭又活奔乱跳滴跳出来了,本獭看到一篇文章上使用了箱线图(box-&-Whisker Chart)来表示数据的分布,觉得很帅,于是想要学着画一张.可惜Excel不给力啊 不能直接画,还需要转换一下数据值.于是用google百度了一下,网络世界真是能人辈出啊,学会以后为了今后自己的使用方便,在此做个笔记.

首先计算出样本的最大值,最小值,分位数1,中位数,分位数3.

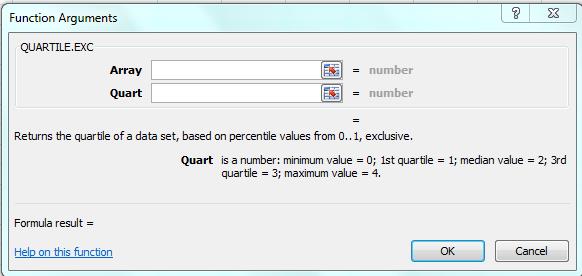

在Excel里 有一个quartile的自带公式.Array选择需要统计的数据,quart值为0就是选出最小值.

quart值为1就是选出第一分位数(就是数值在数据中处于25%大小的那个值).

quart值为2就是选出中位数,注意不是平均值,是数据刚好处于样本中间(50%)的那个值.

quart值为3就是选出第三分位数.

quart值为4就是选出最大值.

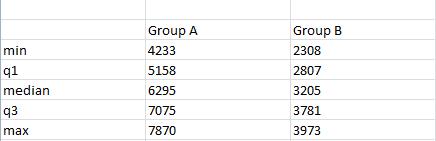

得出下图

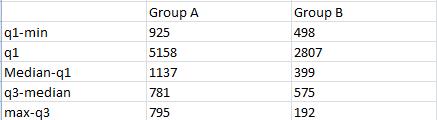

作图不是基于这个数据表而是再进一步计算得出:

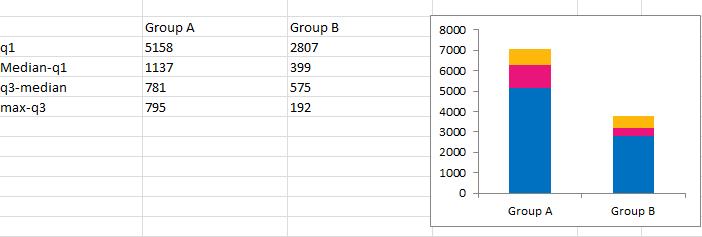

然后作图,在chart里选择2D-column中的stacked column.

先选择最底下的蓝色的图块,然后添加error bar.

direction选择minus, 选择有帽的cap,数值只选negative error value,大小等于图三的q1-min.

这样最小值就标好了如图

然后就是最大值

最大值同理,点黄色的图块.direction选择plus, 选择有帽的cap,数值只选positive error value,大小等于图三的max-q3.

然后双击蓝色图块,fill选择no fill.

蓝图块消失,盒子图就悬在空中了

好了箱线图画好了,小水獭就满意了.但是闷骚的您可能喜欢高贵冷艳的黑白色,那就

参考文献:

我觉得最好的:

也非常有用的:
