大家好，时间在忙碌中过的好快，近一周过去了还没更新帖子，真是抱歉，最近项目太忙了，还需谅解。

以前与大家分享过凸台和多凸台操作，许多朋友看了帖子后私信有没有其他技能包分享，本次与大家分享零件设计模块实用命令操作，希望能够帮助到各位。

凸台的覆盖和修饰

汽车塑料或发泡零部件背面会雕刻零部件件号和名称等信息，这些字体有的是凸台，如图1；有的是凹槽，如下图2。有时会根据设计需要更改这些零部件信息的位置或内容。如果数据是非参的，需要删除原来的字体重新刻字(刻字见篮球教程，本次不再讲述)。怎样删除这些字体呢？一般做法是用

移除面，但是需要机械化一个接一个的选择字体所有的面，耗时长，容易漏面。

办法总会有的，字体为凸台形式，需要提取红色面，使用取消修剪命令，然后把取消修剪的面凸台拉伸，再用布尔操作移除命令，即可消除字体。有兴趣朋友可以尝试缝合曲面命令。

如果字体为图2凹槽形式，办法更简单。在同一几何体内新建草图，在草图里画圆或其他图形，草图线轮廓包含字体边界，但不能超出实体边界，如白色线框。然后草图向凹槽方向拉伸，确定退出，字体被覆盖。

• 肋的使用

肋=扫掠+封闭曲面得到实体，可以新建圆，随意画条曲线，使用扫掠，得到随行曲面，封闭后得到实体。

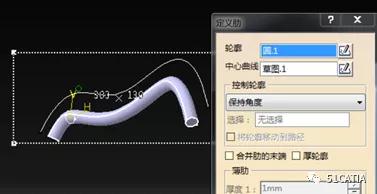

同样使用肋命令，轮廓选择圆，中心曲线选择草图轮廓。得到实体。

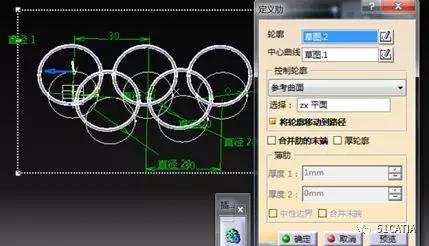

肋也可以一键生成五环，不是岳云鹏的五环，是奥运五环。在同一个平面，新建两个草图，草图一是五环直径20mm，草图二是小圆直径1mm(以上尺寸固定)。点击肋命令，轮廓选择草图2，中心曲线选择草图1，选择参考平面ZX平面，选中“将轮廓移动到路径”，调整方向。

• 多截面实体

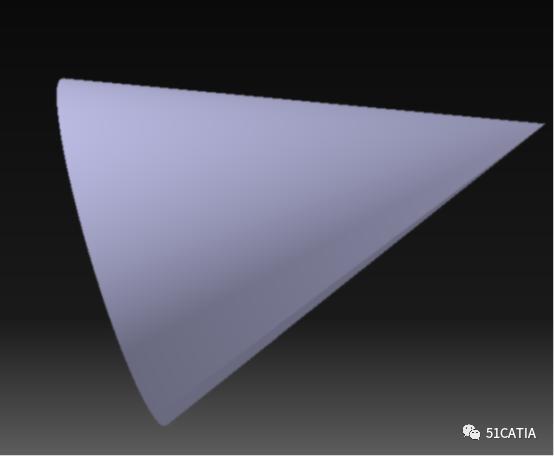

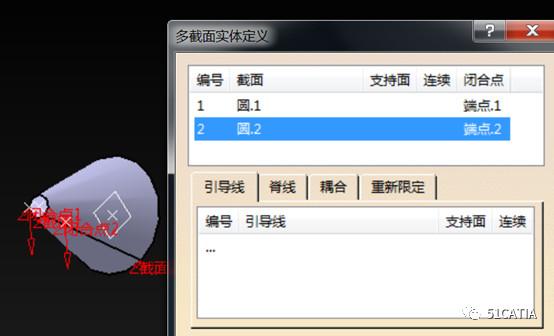

多截面实体命令可以起到凸台+拔模作用，举个例子两个平面平行，分别做一个半径1mm和5mm的圆。使用多截面实体，选中两个草图，得到拔模实体。如果将半径1mm的面移除，得到三角锥。

本次与大家就分享到这里吧，小编洋洋洒洒码字1k了。喜欢请关注积极转发点赞。
