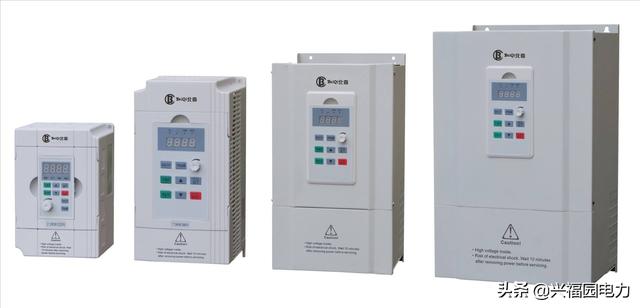

变频器已经是常见的工业设备电气配件了，在一些民用领域也得到了广泛使用，只要是需要电机调速的地方，现在基本上都使用了变频器，虽然主要是异步电机调速为主，但是本质上同步伺服电机这些也可以理解成一种特殊的变频器。

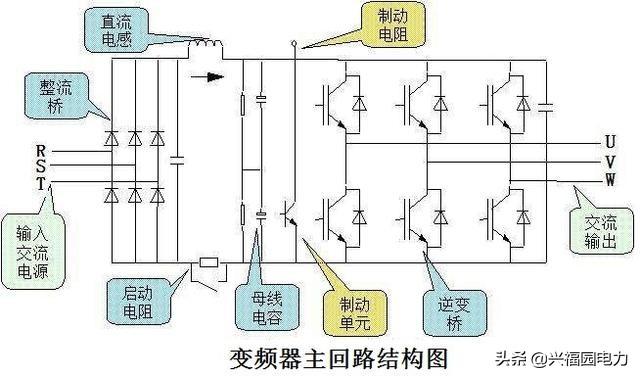

这是变频器的主回路电路结构图，可以看出，它输入一般是三相交流380伏电压(有些单相的输入时220伏)，通过整流桥把三相交流380伏电压整流变成530伏左右的直流电压，经过简单滤波和电容稳压以后，利用6个IGBT之类的开关管，通过PWM斩波的形式，逆变成频率和电压可以调整的三相交流电源输出，UVW就是电机的三相端子，根据电机控制上的理论，异步电机的转速和电源频率成正比例关系，所以调整频率就可以调整电机转速了，但是如果频率变化而电压不变，会要求气隙磁通过大，引起磁路饱和，容易烧电机，所以需要让V/F(电压和频率比值)是一个恒定值，而保持一定的V/F(电压和频率比值)，能让电机工作在恒扭矩的工作状态。

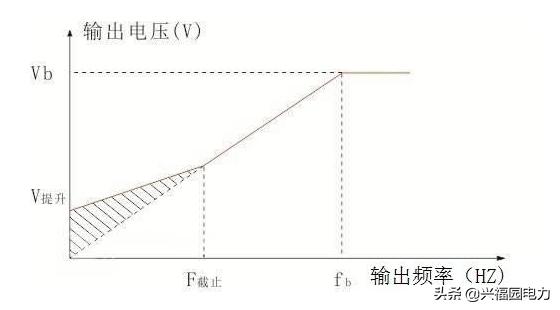

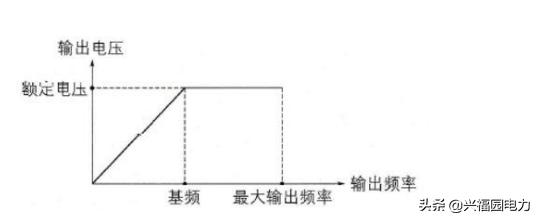

因为调整变频器参数，在很多场合需要调整V/F比值，来满足不同的负载要求，如果V/F比值设定过大，可能会引起加速过流，转速不稳等问题。V/F过小，会造成电机无力。有些变频器里边也把这个V/F比值叫做转矩提升，有自动和手动模式选择，自动的，就是自动来改变调整的，而手动的，需要用户自己设定。

既然调整频率就是调整转速，所以有些场合不能速度过快的，需要设定一定限制，所以有上限频率，最大频率这些参数，可以根据你需要的电机速度来选择大小，一般出厂都是50HZ，这样电机的上限速度，大概是额定转速。

虽然变频器设定好了就可以自动运行，但是人需要来控制它，所以有些参数是人机交换需要来设置的，比如人要让变频器进入启动运行状态，往往是通过按面板或者外部按钮来让它启动的，这时候就有启动命令源参数设定了，看需要选择面板或者外部端子来作为命令源。而启动以后，人需要调整不同的速度需要，就是要设定不同转速，也可以通过面板给定或者外部端子来给定频率值，所以就有频率源的选择。一边外部调速，是以模拟量给定为主，比如通过一个电位器分压来给到变频器里边，或者通过plc的模拟量输出来给定，有些事多段速给定或者通讯给定，都需要根据变频器的说明书来调整的。电机根据需要，还需要设定加减速时间的，负载重点的，可以设定加速时间长一点，负载轻点的，可以设定加速时间短一点。

一般变频器设定好就可以使用了，有些特殊的场合，需要设定转速表的给定方式，或者几台变频器需要同步的，需要几个变频器互相给定频率值。还需要选择了矢量控制的模式，矢量控制，可以简单理解成一种精度要求高点的控制模式，现在一般都带自动整定电机参数了，接好线，设定好启动参数，直接启动就可以自动调整匹配电机参数了。
