一、前言
多联机作为中央空调重点机型之一,行业经过多年不断研究与实践证明,使其节能环保、工程安装、调试、用户使用的便捷性不断地提高,对整个行业发展趋势和未来提供更佳舒适的环境。
二、机组特点
多联式空调机组是一台室外机能连接多台室内机,室内机的数量1~ 32 个。其制冷系统是一台室外机通过管路能够向若干个室内机输送制冷剂液体,通过控制压缩机的制冷剂循环量和进入室内各个换热器的制冷剂流量,可以适时地满足室内冷热负荷要求。[1]
它是由制冷压缩机、电子膨胀阀、其他阀体以及系列管路构成的环状管网系统。多联式空调机组具有节约能源、智能化调节和精确的温度控制等诸多优点,而且各个室内机能独立调节,能满足不同空间和不同空调负荷的需求。

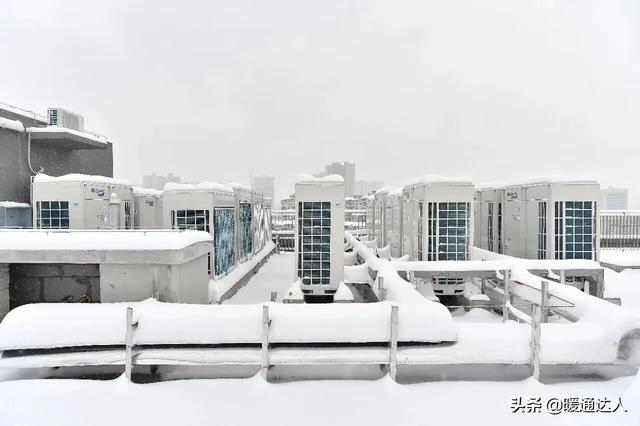

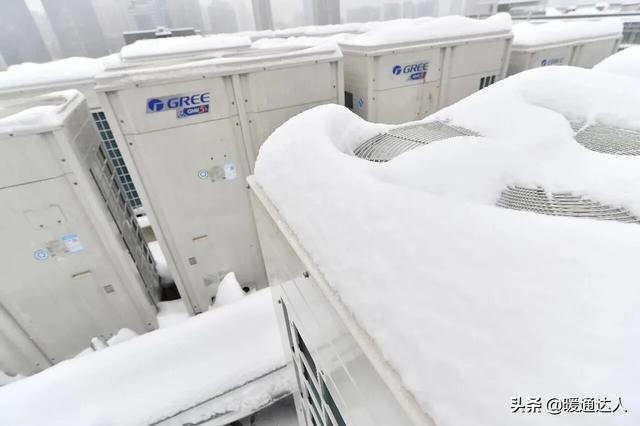

多联机室外机施工要求
一.室外机基础
1.室外机基础最好采用混凝土基础,也可以采用型钢基础,采用型钢基础要做好防腐工作。
2.基础高度要考虑到雪埋深度、排水、保温层厚度等,一般应高出地面150-200mm。
3.基础表面应水平,承重不低于机组重量的四倍以上。
4.基础四周应留有排水沟,以利于室外机化霜水的排放。
5.室外机基础设在屋顶时应协调土建方作好防水工作。

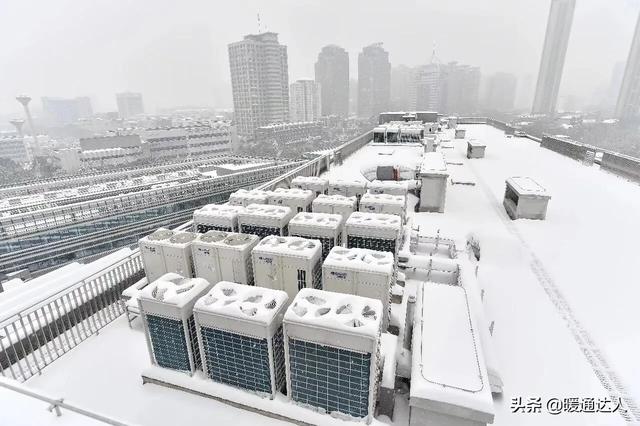

二.室外机安装位置选择
1.安装位置应足以承受外机的重量和振动,特别是外机集中放置时,要考虑到其运转时产生振动对建筑结构产生的影响。
2.机组噪声和振动不会对居民和环境造成影响。
3.机组周围应尽量满足进风、出风需要,通风顺畅,散热良好,机组上方2m内不应有障碍物,否则应加设导风管。
4.机组周围应留有0.5米以上的维修空间,四周障碍物高度不得超过800mm。
5.机组周围没有易燃、易爆及腐蚀性气体;没有热源及排油烟口;无高压线、变压器、发射塔等电磁干扰源。
三.室外机安装
1.机组吊装运输时应保持直立,不得倾倒,否则会导致机组损坏。
2.机组开箱检查是否有漏油和损伤现象,检查随机附件和技术资料是否齐全并交专人保管。
3.室外机应摆放整齐,面板朝向一致。
4.机组与基础之间加10mm厚的减振橡胶,机组与基础用螺栓固定。
5.同一行外机间距在20mm以上,施工现场条件允许,考虑到散热效果和检修方便可适当增大到200mm。两行外机间应留有1000mm以上的维修空间。
6.外机与冷媒管焊接时,对机组截止阀采取冷却措施,防止焊接的高温损坏阀体内的密封材料。
7.机组上方2米内有障碍物时,加装导风管将排风引出。
8.室外机原则上不允许安装在有百叶窗封闭的空间内,若必须安装的话,则叶片间距应≥30mm以上,百叶倾斜角在0—15度内,且尽量加大百叶窗的面积。
空调冷媒管路施工要求
一. 施工前的准备工作
1.施工前应检查各管段的管径、管长是否超出规定值,下表是以VRVⅢ机型为例的相关技术数据,其他机型的相关参数可以参照相关产品的《技术手册》。
冷媒管长度最大165米第一分支后配管长度最大40米内外机高度差室外机在上最大50米室外机在下最大90米室内机高度差最大15米2.冷媒铜管内部应保持清洁,在施工前可用氮气吹洗,两端应封口,防止灰尘或异物进入管内。
3.冷媒铜管在施工前应确认无变形、压痕、折扁、损伤等情况,否则不得使用。
二. 冷媒管支吊架安装
1.冷媒管一般气、液管并排敷设,冷媒管安装时支吊架的间距应符合以下规定,支吊架间距以液管直径大小来确定。
液管配管直径mmФ20以下Ф25~Ф40Ф50以上支吊架间距m11.522.吊杆直径根据冷媒管直径大小选择Ф8或Ф10圆钢(镀锌丝杆),支架选择40×40×4或30×30×3角钢制作,支吊架应做好防腐刷两遍防锈漆。
三. 穿墙孔制作
1.管道安装时穿墙应加设套管,且不得以套管作为管路支撑,墙内不允许有焊点。
2.套管与冷媒管间隙用防火胶泥材料填充,套管与墙体间用水泥沙浆封堵。
3.穿墙孔应有向室外的坡度,防止雨水进入室内。
冷凝水管施工要求
一. 冷凝水管连接
1.室内机与冷凝水管应用透明胶管连接,长度≤300mm,胶管用吼箍固定,不能用铁丝绑扎,不能作为找平、找正的异径连接管使用。
2.水平支管与水平干管连接时,应尽量从水平干管的上部连接,如水平连接易使冷凝水产生回流。两水平支管不能直接对接,而应错开一定距离。
3.高静压风管机冷凝水管必须做“U”形弯,水封高度应在25mm以上,嵌入机提升管高度(从接水盘算起)应<500mm,距离内机200mm内向上返弯。
三. 冷凝水管安装
1.冷凝水管常用U-PVC、PVC、PPR管材或镀锌钢管管材。
2.冷凝水管强制排水与自然排水尽量不要接入同一系统。
3.冷凝水管支管接入干管时,应从上部接入或以45度角接入。
4.冷凝水管两根支管相对接入干管时,应错开200以上。不得相对连接后,再接入干管。
5.冷凝水管应保证1/100坡度。
6.冷凝水管汇总管排放时,最好有回水弯,防止异味进入室内。
7.冷凝水管水平干管每隔6--10m加设1个排气孔,上出口加一弯头,防止异物落入。
8.冷凝水管穿墙时应加设套管,套管与管子之间用防火胶泥添实。
9.冷凝水管安装完毕后,做2次满水试验和1次排水试验,满水试验管道应无渗漏,排水试验室内机接水盘应无积水现象。
空调电气施工要求
一. 电源的选择
1.空调电源线路应采用专线供电,不得与其他用电设备共用一条电源线路。
2.空调内、外机可采用不同的电源,同一系统的内机必须使用同一电源。
3.零线与接地线分开设置,地线接地可靠。
4.电源电压波动在±10%内,三相不平衡<2%,启动压降<3%。
二.电气部件的选择
1.多联机的每一个外机各安装一个保护开关,开关容量为最大运行电流的1.2倍。
2.同一系统的所有室内机应受同一个保护开关控制,开关容量按各内机合计电流的1.2倍选定。
3.电表容量的选择应根据机组最大运行功率、电流进行确定。
二. 风管保温
1.风管保温材料一般有橡塑板材和玻璃棉板材两种。
2.保温材料下料要准确,切割端面要平直。
3.粘贴保温钉前,要将风管壁上的尘土、油污擦净,将胶分别涂在管壁和保温钉粘接面上,稍后在将其粘上,矩形风管保温钉分布应均匀,每平方米底面不少于16个,侧面不少于10个,顶面不少于8个,首行保温钉至风管或保温材料边缘的距离应小于120mm。
4.保温材料铺覆应使纵横缝错开,小块保温材料应尽量铺覆在风管上表面,接缝用胶带密封。
5.保温钉压圈要均匀地将板压牢。
6.室外部分缠玻璃丝布时,应互相搭接使保温材料外表形成三层玻璃丝布缠绕,涂漆时漆膜应均匀。(资料整理:制冷百科)
7.室外明露风管在保温层外宜加上一层镀锌钢板或铝皮保护层。
8.橡塑板材料涂胶均匀,保温后表面平整,纵横接缝错开。
9.风管保温板为玻璃棉时厚度为30-40mm,为橡塑材料时厚度为16-20mm。
10. 风管保温时不允许形成“冷桥”,建议在支架上安装防腐垫木。
三.冷凝水管保温
1.冷凝水管保温可采用橡塑管壳。
2.先进行无接头处保温,接头处待充水试验后进行保温。
3.室外管道用薄钢板做保护层时,其纵缝接口应朝下,搭接长度一般为30mm。
4.橡塑保温时接缝涂胶应均匀,密封胶带密封严密,纵横接缝应错开。
三. 冷媒管路保温
1.冷媒管路保温材料一般采用橡塑管壳,汇总管、分歧管应用随机附带的保温材料进行保温。
2.冷媒管保温先进行无接头处,接头处待气密性试验后再进行保温。
3.冷媒管气管、液管应分别保温,不可将二者包在一起进行保温处理。
4.橡塑保温接头使用专用胶水粘接。保温涂胶水时要涂刷均匀,等待胶水干后,不粘手再进行粘贴,接头处不能有裂缝,接缝处用橡塑胶带密封。
5.保温材料表面要平整清洁,不能有损坏现象。
6.室外及室内裸露不隐蔽的冷媒管道要用包扎带包扎,以利于美观也可以用做保护层。
7.冷媒管穿墙时要加设套管,防止穿管时损坏保温层。
8.冷媒管支架严禁产生“冷桥”,建议在支吊架上加设防腐垫木。
9.冷媒管直径Φ6.4~Φ25.4,保温材料厚度≥15mm;冷媒管直径Φ28.6~Φ38.1,保温材料厚度≥20mm。
多联机系统调试要求
一. 冷媒管路吹污
1.冷媒管吹污必须使用氮气,不允许用其他气体代替。
2.冷媒系统管路长且分支管路多,应分段进行吹污,吹污时所有阀门(除安全阀外)处于开启状态以保证吹污效果。排污口选择在系统最低处。
3.将氮气瓶通过减压阀与冷媒管一端相连,向系统充0.5~0.6Mpa的氮气,另一端用手或其他材料堵住,压力升高到无法抵住时,快速放开,反复多次,可将杂物清理干净。
4.迅速放开管口时,应注意操作安全,防止吹出的污物伤人。
5.系统检查可用白布放置在排污口300~500mm处观察5分钟,无污物则认为合格。
6.冷媒管焊接过程中如管内铜氧化膜产生的过多,可用清洗的方法进行处理,清洗采用无水酒精或四氯化碳,无水酒精易挥发、吸水,最好采用四氯化碳清洗。
二. 气密性试验
1.气密性试验使用氮气,不允许用其他气体代替。
2.气密性试验应在不连接室外机情况下进行,否则易使外机截止阀因关闭不严,造成氮气泄漏到外机系统中,污染制冷剂。
3.加入氮气时,从高低压两侧同时进行,加压分三阶段进行,先加至0.5Mpa,检查有无泄漏,如果没有大的泄漏点,五分钟后在加至1.5Mpa,检查有无漏点,无泄漏,将压力升至4.1Mpa。
4.用肥皂水对焊口和喇叭口逐个检查,如有泄漏,会有气泡冒出。
5.检查完毕,记录当时的温度和压力,放置24小时,压力无下降为准(环境温度会影响系统内的压力,一般环境温度每变化10C,系统压力会有0.01Mpa的变化)。
6.如压力24小时降低0.03Mpa以上,又查不出明显的漏点,则应分段检查,逐步缩小漏点的范围。
7.如果系统有漏点并处理完毕后,应重新加压至4.1Mpa,并放置24小时再观察。
8.气密试验合格后,如系统暂不调试,应将管道压力控制在0.5Mpa左右。
三.真空泵选择
1.多联机系统由于管路较长,为提高排空速度,建议选用≥50L/M的真空泵。
2.真空泵应能使系统真空度达到-755mmHg以下。
3.为防止润滑油逆流进入冷媒系统中,应采用带有电子单向阀的真空泵。
四.真空干燥
1.抽真空应从高低压两侧同时进行,从任何一侧都无法达到满意的真空度。
2.将双头压力表接在气管和液管截止阀的维修口上,运行2小时以上,真空度应能达到-755mmHg以下,如达不到,则系统有泄漏点或有水分。
3.向系统加入少许冷媒气体,使系统压力达到0Kg/cm2以上,继续抽空2小时,使系统的真空度达到—755mmHg以下。
五.真空保持试验
关闭表阀使系统在-755mmHg真空下保持1小时,以真空表指针不上升为合格,如真空度上升则有泄漏点或水分。
六.冷媒添加
1.追加冷媒应在真空干燥完成后或制冷运转时进行。
2.将冷媒钢瓶、双头压力表通过软管依次连接在室外机的高、低压阀上,打开钢瓶阀,将管内的空气赶出。(资料整理:制冷百科)
3.添加冷媒必须使用磅秤或电子秤,称重定量加氟,严禁按I、U(电流、电压)或经验估计值加注。
4.添加冷媒应根据液管直径和长度经计算后确定,冷媒应以液态方式充注。
5.冬季室外温度较低,添加冷媒时可以用温
九.系统调试
1.系统调试分制冷试运转和制热试运转。
2.开机运转,设定风速为高速,运转半小时以上,记录运转电流、高压压力、低压压力、排气管温度、吸入管温度、频率等参数。
3.制冷运行时,内机送回风温差10℃以上;制热运行时,内机送回风温差14℃以上为正常。
4.室内机可自动或手动设定地址,可根据实际情况确定。
