油管螺纹尺寸对照表_内/外六角螺栓对应扳手或套筒规格尺寸（工具资料）

简介

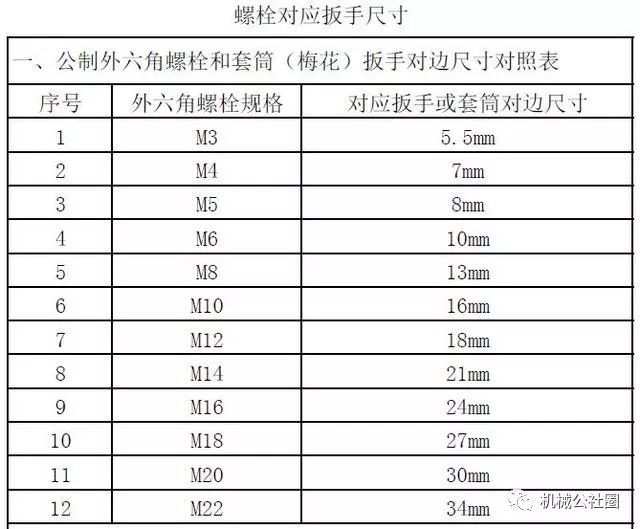

扳手或套筒上打的钢印数字是对边尺寸，也就是机械设计手册上查到的螺纹连接紧固件规格的S值，往往有的人不知道的，还以为就是螺纹直径，结果出现扳手与螺钉/螺栓/螺母却不相配的情况；以下为公制常用规格内/外六角螺钉对应的扳手对边尺寸参照表，方便大家查阅：

六角螺母的种类和规格，六角螺母的种类繁多,我们常见的有国标,英标,美标,日标的螺母.螺母根据材质的不同,分为碳钢、高强度、不锈钢、塑钢等几大类型.根据产品属性对应国家不同的标准号分为普通、非标、(老)国标、新国标、美制、英制、德标。大小不同,螺纹不等分为不同的规格. 一般国标、德标用M表示(例如M8、M16)，美制、英制则用分数或#表示规格。

六角螺母就是螺帽,与螺栓或螺杆拧在一起用来起紧固作用的零件，所有生产制造机械必须用的一种原件.螺母的种类繁多,我们常见的有国标,英标,美标,日标的螺母.螺母根据材质的不同,分为碳钢、高强度、不锈钢、塑钢等几大类型.根据产品属性对应国家不同的标准号分为普通、非标、(老)国标、新国标、美制、英制、德标。大小不同,螺纹不等分为不同的规格. 一般国标、德标用M表示(例如M8、M16)，美制、英制则用分数或#表示规格(如8#、10#、1/4、3/8).

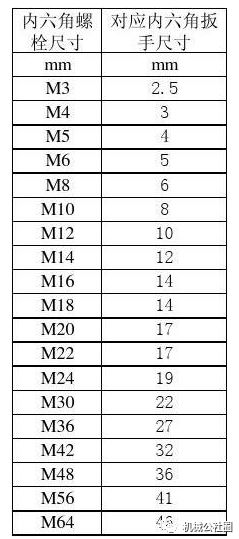

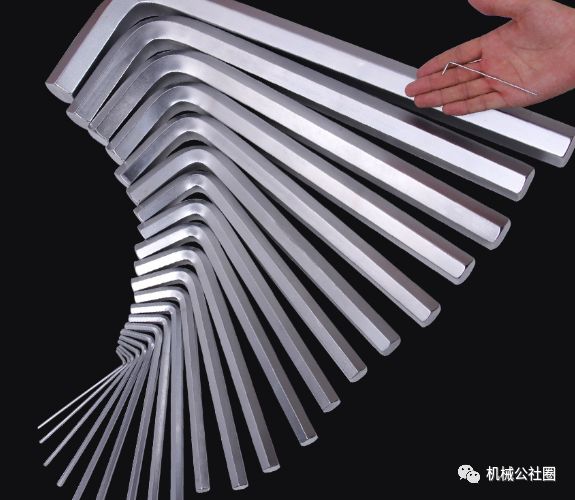

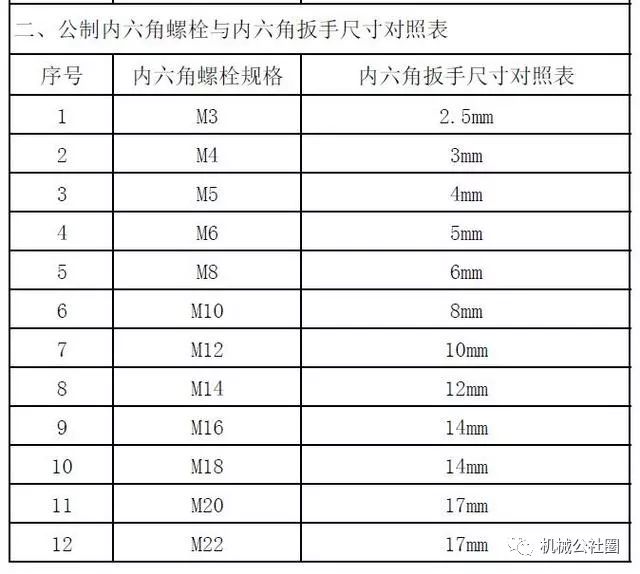

公制内六角螺钉(注意不是螺栓)与内六角扳手尺寸对照表：内六角螺 对应内六角扳 栓尺寸 手尺寸 mm mm M3 2.5 M4 3 M5 4 M6 5 M8 6 M10 8 M12 10 M14 12 M16 14 M18 14 M20 17 M22 17 M24 19 M30 22 M36 27 M42 32 M48 36 M56 41 M64 46

开口扳手规格有哪些?开口扳手是扳手的一种，不同的开口扳手规格尺寸都有一定的差异，为方便大家查阅使用，汇总开口扳手规格一览表，以供参考。

开口扳手材质为45#中碳钢，种类很多，有电动开口扳手、梅花开口扳手等等。常用的开口扳手规格

7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65;

对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42
