简介：二维Logistic映射是研究复杂动态系统行为的重要模型，通过调整系统参数实现混沌控制，使系统回归有序状态。单周期点的镇定策略旨在使系统稳定在单一周期轨道上。本文讨论了如何使用离散系统的稳定性判据和李雅普诺夫指数来分析和控制系统的稳定性和混沌行为，同时提供了线性和非线性稳定性分析以及反馈控制策略来实现单周期点的稳定。王兴元的著作可能会为读者提供更深入的理论解释、数值模拟及实际应用案例。

1. 二维Logistic映射模型介绍

二维Logistic映射是研究非线性动力系统的一个基础模型，其在混沌理论领域扮演着关键角色。本章旨在揭开二维Logistic映射的神秘面纱，从其历史渊源、数学定义到在复杂系统中的作用进行深入探讨。

1.1 Logistic映射的起源和发展背景

Logistic映射最初由生物学家罗伯特·梅（Robert May）在1976年提出，用于模拟昆虫种群的周期性增长。后来，它的研究被扩展到了非线性动力系统和混沌理论领域。二维Logistic映射模型是对原始一维模型的推广，增加了系统动态行为的复杂性。

1.2 二维Logistic映射的定义和数学表达式

二维Logistic映射可以表示为一对递归方程，如下所示：

x_{n+1} = r_1 x_n (1 - x_n - y_n) + y_n
y_{n+1} = r_2 y_n (1 - x_n - y_n) + x_n

其中，(x_n) 和 (y_n) 分别表示两个独立状态变量在第n次迭代的值，(r_1) 和 (r_2) 是系统参数。该模型展现了丰富的动态行为，从有序到混沌不等。

1.3 二维Logistic映射在非线性动力系统中的重要性

在非线性动力系统领域，二维Logistic映射是理解复杂系统行为的基石之一。它的迭代过程可以产生周期倍增、混沌以及分形等现象，这些都是现代科学中不可多得的研究对象。通过这个模型，研究者能够探索系统参数如何影响其动态性质，从而为工程、物理、生物学等多个领域提供理论支持。

通过本章的阅读，读者将获得对二维Logistic映射的初步理解，并为进一步探究混沌控制及稳定性判据等领域奠定坚实基础。

2. 混沌控制概念及方法

2.1 混沌现象的理论基础

2.1.1 混沌现象的定义

混沌现象是动力系统理论中的一个重要分支，它描述了在确定性的动力系统中出现的看似随机的行为。简单来说，混沌是指系统在没有外部随机力作用的情况下，表现出无法预测的、长期行为不确定的状态。混沌系统具有初始条件敏感性，即微小的初始状态差异会导致长期行为的巨大差异，这也是著名的“蝴蝶效应”所描述的现象。

2.1.2 混沌与随机性的区别

混沌与随机性虽然在表现上都有不确定性，但它们的本质完全不同。随机性通常指的是系统的不确定性来自于外部不可控因素，比如掷骰子的结果。而混沌则是系统内在的特性，即使系统是完全确定性的，仍然可以表现出随机的、不可预测的行为。混沌系统的不可预测性是因为其对初始条件的高度敏感性，而随机系统的行为并不受初始条件的影响。

2.2 混沌控制的目的和意义

2.2.1 混沌控制的概念

混沌控制是指利用一定的控制手段，将混沌系统中的混沌行为转化为有序行为，或者使系统达到期望的稳定状态。混沌控制的目标是为了利用混沌系统的某些特性，比如敏感性和非周期性，来改善系统的性能或者增加系统的功能。混沌控制的关键在于设计有效的控制策略，以实现对混沌系统的精确操控。

2.2.2 混沌控制在工程中的应用前景

混沌控制在工程领域有着广阔的应用前景。例如，在通信系统中，混沌信号可以作为一种新的加密手段来提高数据传输的安全性。在机器人控制和机电系统中，混沌控制可以用来设计更加复杂和灵活的控制系统。此外，混沌控制也被应用于气候预测、生物医学、经济模型等领域，显示出强大的应用潜力。

2.3 常见混沌控制方法的对比分析

2.3.1 宋氏方法（Ott-Grebogi-Yorke方法）

宋氏方法是一种经典的混沌控制技术，由 Ott, Grebogi 和 Yorke 在 1990 年提出，通常被称为 OGY 方法。该方法的核心思想是利用系统参数的小变化来稳定系统的混沌轨道。OGY 方法通过局部线性化混沌系统的动态行为，然后在某个特定的混沌轨道点上应用小的控制信号，从而使得系统可以稳定到期望的周期轨道上。

2.3.2 延迟反馈控制

延迟反馈控制方法是另一种有效的混沌控制手段，它通过引入系统的延迟反馈来控制混沌行为。这种技术的主要优点是只需要测量系统输出信号的一个分量，就可以实现对整个系统的控制。延迟反馈控制的核心在于找到合适的反馈增益和延迟时间，使得系统能够达到稳定的周期运动。

graph TD;
    A[测量系统输出] --> B[计算延迟反馈];
    B --> C[应用反馈增益];
    C --> D[系统达到稳定];

2.3.3 自适应控制

自适应控制方法是一种根据系统当前状态动态调整控制参数的技术。它能够在系统参数未知或变化时，通过在线辨识和调整控制律，使系统稳定到期望的轨道。自适应控制的关键在于设计一个能够根据系统行为实时调整的控制策略，使得系统对各种扰动和不确定性具有良好的适应性。

graph TD;
    A[系统状态识别] --> B[控制律计算];
    B --> C[在线调整控制参数];
    C --> D[系统动态稳定];

在实际应用中，选择合适的混沌控制方法需要根据系统的特性以及控制目标进行综合考量。不同的控制方法有各自的优缺点和适用场景，因此深入了解每种方法的原理和特点对于实现有效的混沌控制至关重要。

在下一章中，我们将深入探讨单周期点镇定策略，进一步了解如何在混沌系统中实现精确的控制与稳定。

3. 单周期点镇定策略

3.1 单周期点的理论基础

3.1.1 单周期点的概念及其数学描述

在混沌系统中，单周期点是系统行为的一种特殊类型，它代表系统在经过足够长的时间后将趋于一个稳定的状态。这个稳定状态是一周期性的，即系统的行为将以某种固定的方式重复。

数学上，单周期点可以通过迭代映射来描述。例如，考虑一个一维映射 f(x)，如果存在一个点 x ，使得 f(x ) = x ，则称 x 为映射 f(x) 的一个单周期点。更一般地，对于二维或更高维的映射，我们寻找一个状态向量 X ，使得 F(X ) = X*，其中 F 表示相应的高维映射。

3.1.2 单周期点在混沌控制中的角色

在混沌控制中，单周期点充当一个关键的角色。它们是实现系统稳定性的基准点。一旦系统可以被引导到一个或多个单周期点，系统的行为可以被稳定下来，从而抑制混沌现象。通过调节系统参数或使用特定的控制策略，我们可以将系统的状态吸引到这些点上。

3.2 单周期点镇定的方法论

3.2.1 镇定点的数学模型分析

镇定点的数学模型分析通常涉及到系统的线性化以及稳定性分析。在局部区域内，我们可以通过泰勒展开将非线性系统在镇定点附近线性化，并通过分析其雅可比矩阵的特征值来判断系统的局部稳定性。

例如，考虑一个系统

X_{n+1} = F(X_n),

我们可以找到镇定点 X ，使得 F(X ) = X 。在 X 附近，我们可以将 F(X) 近似为

F(X ) + J(X - X ) + O((X - X*)^2),

其中 J 是 F 在 X 处的雅可比矩阵。通过分析 J 的特征值，我们可以判断 X 是否是稳定的。

3.2.2 镇定策略的设计与实现

为了设计有效的镇定策略，需要考虑系统的动态特性和可控制性。一般步骤包括：

1. 确定系统的动态模型。
2. 确定一个或多个单周期点。
3. 分析这些点的局部稳定性。
4. 设计控制器以稳定这些点。

例如，在一个简单的离散系统中，我们可以使用状态反馈控制器：

u(n) = -K(X(n) - X*),

其中 u(n) 是控制输入，K 是控制增益矩阵，X(n) 是当前状态，X 是目标单周期点。通过适当的 K 设计，可以确保系统状态能够稳定地收敛到 X 。

3.3 镇定策略的仿真验证与分析

3.3.1 仿真模型的搭建

在仿真模型的搭建阶段，我们需要创建一个能够准确反映实际系统行为的数学模型。这通常涉及到参数的估计和模型的验证。在计算机仿真中，我们可以使用各种软件，如 MATLAB，来搭建和测试系统模型。

例如，考虑一个简单的二维Logistic映射：

X_{n+1} = r * X_n * (1 - X_n),

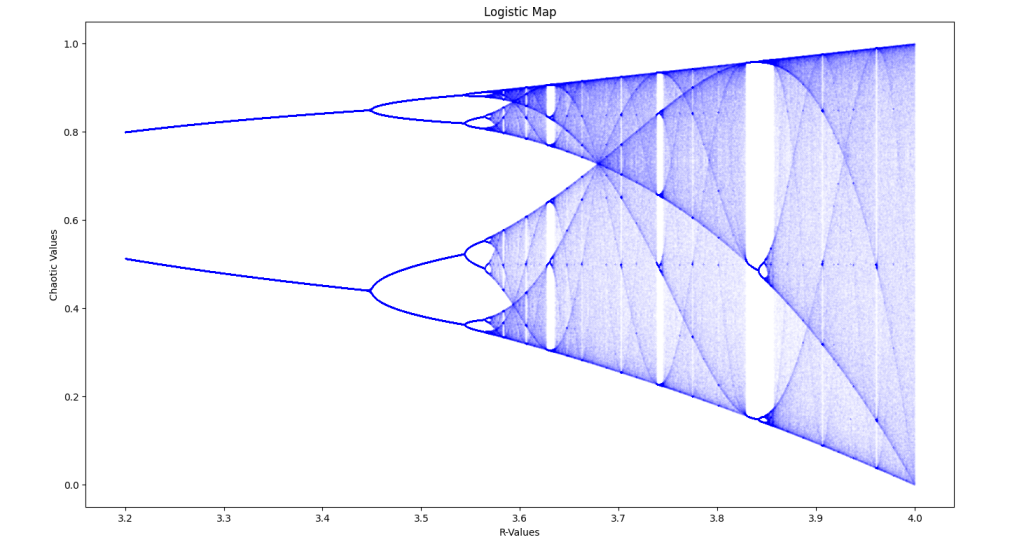

其中 r 是系统参数。我们可以通过改变 r 的值来观察系统行为从稳定到混沌的变化。

3.3.2 镇定策略的有效性分析

为了分析镇定策略的有效性，我们可以在仿真环境中应用设计的控制策略，并观察系统行为的响应。在 MATLAB 中，我们可以使用如下的伪代码来实现这一过程：

% 初始化参数
X = [0.5; 0.5]; % 初始状态向量
r = 3.8; % 系统参数
K = [...]; % 控制增益矩阵

% 设定仿真时间
t_final = 100;
t = 0:t_final;

% 开始仿真
for i = 1:length(t)
    X = r * X .* (1 - X) + K * (X* - X); % 应用控制策略
    % 记录状态向量 X
end

% 绘制结果
plot(t, X);
title('System Response with Control');
xlabel('Time');
ylabel('State Variables');

通过观察状态变量随时间的变化，我们可以评估控制策略是否成功地引导系统到达并稳定于单周期点。在这一过程中，我们可能还需要对控制增益 K 进行调整，以确保最优的控制效果。

4. 离散系统稳定性判据

4.1 离散系统稳定性理论基础

稳定性的定义及其在离散系统中的重要性

在离散时间动态系统中，稳定性是指系统在受到扰动时，能够恢复或保持其正常运行状态的能力。对于离散系统而言，稳定性不仅是系统设计的核心要求，也是保证系统长期可靠运行的关键。在离散系统中，稳定性通常涉及状态的有界性，即系统状态随时间变化而不会无限增长或发散。在实际应用中，例如数字信号处理、通信系统、网络控制以及计算机科学等领域，系统的稳定性直接关系到系统的性能和安全性。

线性系统稳定性的判据

线性系统稳定性判据中，一个常见的方法是利用特征方程的根来判断系统是否稳定。例如，对于一个离散时间线性时不变系统，其特性方程为：

[ z^n + a_1z^{n-1} + \dots + a_{n-1}z + a_n = 0 ]

若该方程的所有根的模都小于1（即根的绝对值小于1），则可以判定该系统是稳定的。这是因为当系统的特征根都位于单位圆内时，系统状态随时间的迭代将不会发散，从而保证系统输出的有界性。

4.2 非线性离散系统的稳定性分析

非线性系统稳定性的基本理论

与线性系统相比，非线性系统的稳定性分析要复杂得多。非线性系统的稳定性分析通常不依赖于线性代数的特征值方法，而是需要借助其他工具，例如李雅普诺夫方法。李雅普诺夫第一法（直接法）通过构造一个李雅普诺夫函数（Lyapunov function），使得在系统的工作点或平衡点附近，这个函数的导数为负，从而保证系统是稳定的。

稳定性分析方法：Lyapunov函数

Lyapunov函数是分析非线性系统稳定性的重要工具。如果存在一个标量函数 (V(x))，其在系统平衡点附近的所有点上都是正定的，并且其沿着系统轨迹的导数是负定的，即：

[ \Delta V = V(x_{k+1}) - V(x_k) < 0 ]

那么可以判定系统在该平衡点是渐进稳定的。该方法的关键在于合适地选择或构造Lyapunov函数，使得上述条件得以满足。

4.3 稳定性判据在混沌控制中的应用

稳定性判据与混沌控制的结合

混沌控制的目标是在不破坏系统复杂动力学特性的同时，抑制混沌行为，实现系统在期望状态的稳定。利用稳定性判据，如Lyapunov稳定性理论，可以设计出有效的控制策略。例如，通过构造Lyapunov函数，可以推导出一个控制输入，使得系统状态在达到期望的稳定状态的同时，维持其固有的复杂动态特性。

稳定性判据的实例应用与讨论

以一个典型的混沌系统——Logistic映射为例，考虑映射：

[ x_{k+1} = r x_k (1 - x_k) ]

要稳定在平衡点 ( x^* )，我们可以设计一个控制输入 ( u_k ) 如下：

[ u_k = -k(x_k - x^*) ]

这里的 ( k ) 是一个增益系数。选择Lyapunov函数：

[ V(x_k) = \frac{1}{2} (x_k - x^*)^2 ]

验证沿着系统的轨迹 ( \Delta V ) 为负，即可证明在适当选择 ( k ) 的情况下，系统可以稳定在 ( x^* )。

在实际应用中，稳定性判据和混沌控制策略的设计和优化需要依据系统的具体特点来进行。通过仿真实验和理论分析，可以找到最优的控制参数，从而实现对混沌行为的有效控制。

通过上述分析，可以看出稳定性判据为混沌控制提供了坚实的理论基础。这些判据不仅在理论研究中有其应用价值，同样对于工程实践中的混沌系统控制也具有指导意义。

5. 李雅普诺夫指数应用与反馈控制策略

5.1 李雅普诺夫指数基础理论

5.1.1 李雅普诺夫指数的定义和计算方法

李雅普诺夫指数（Lyapunov Exponent）是一种用于评估动力系统中轨迹发散速度的量度，它能够告诉我们系统中轨道对于初始条件的敏感度。在混沌系统的研究中，李雅普诺夫指数是一个非常重要的概念，它可以判断一个系统是否是混沌的。计算李雅普诺夫指数通常需要对系统动力学方程进行长时间的迭代计算，并分析不同初始条件下的轨道分离速率。

import numpy as np

def lyapunov_exponent(map_func, x0, n, delta0=1e-8):
    x = x0
    sum_log = 0.0
    for i in range(n):
        # 计算初始点的映射和偏移后的映射
        x1 = map_func(x)
        x2 = map_func(x + delta0)
        # 计算两个映射点之间的距离
        delta = np.abs(x2 - x1)
        sum_log += np.log(delta/delta0)
        # 迭代点
        x = x1
    # 计算李雅普诺夫指数
    lyapunov = sum_log / n
    return lyapunov

5.1.2 李雅普诺夫指数在混沌系统中的应用

李雅普诺夫指数可以用来判断系统是否具有混沌特性。具体来说，如果一个系统的最大李雅普诺夫指数大于零，则该系统具有混沌现象。李雅普诺夫指数的应用不仅限于混沌的判定，它还能帮助我们量化系统对初始条件的敏感程度，从而对系统的长期行为做出预测。

5.2 李雅普诺夫指数的实践应用

5.2.1 指数分析与混沌判定实例

例如，考虑二维Logistic映射，我们可以利用Python编写代码来计算其李雅普诺夫指数，从而判断系统是否混沌：

def logistic_map(r, x):
    return r * x * (1 - x)

# 假设参数 r = 3.9，初始条件 x0 = 0.5
r = 3.9
x0 = 0.5
n = 10000  # 迭代次数
delta0 = 1e-8

# 计算李雅普诺夫指数
le = lyapunov_exponent(lambda x: logistic_map(r, x), x0, n, delta0)
print(f"李雅普诺夫指数为: {le}")

5.2.2 李雅普诺夫指数在系统稳定性评估中的角色

在系统稳定性评估中，李雅普诺夫指数是一个重要的工具。通过分析系统各方向上的李雅普诺夫指数，可以了解系统的稳定区域和混沌区域，进而对系统的动态行为进行预测和控制。在多变量系统中，李雅普诺夫指数的分析会更加复杂，需要综合考虑多个方向上的指数。

5.3 反馈控制策略的设计与实施

5.3.1 反馈控制策略概述

反馈控制是一种常用的控制策略，通过将系统的输出反馈到输入端，可以调节系统的动态行为。在混沌系统的控制中，反馈控制策略尤其重要，它可以用来稳定系统的运动，或是将系统转移到特定的状态。设计反馈控制策略时，需要仔细考虑反馈的方式、延迟时间、控制强度等因素。

5.3.2 设计反馈控制策略的关键步骤

设计反馈控制策略的一般步骤如下： 1. 确定控制目标：明确你希望通过控制策略达到的效果，比如稳定某个周期轨道。 2. 系统建模：建立系统的数学模型，并分析系统的动态特性。 3. 设计反馈环节：确定反馈信号的获取方式，以及如何将反馈信号融入系统。 4. 参数调试：通过实验或仿真调整控制器参数，使系统达到预期的动态行为。

5.3.3 反馈控制策略在二维Logistic映射中的应用案例分析

考虑应用反馈控制策略到二维Logistic映射，目标是稳定在某个固定点。为此，我们可以引入一个反馈项，使得当系统偏离目标点时，能够产生一个力，将系统拉回目标点。

def logistic_map_with_feedback(r, x, target, feedback_gain):
    # 计算系统当前状态与目标状态之间的偏差
    error = x - target
    # 引入反馈项
    x = logistic_map(r, x) - feedback_gain * error
    return x

# 设定目标点
target = 0.75
# 反馈增益
feedback_gain = 0.01

# 进行迭代
x = x0
for i in range(n):
    x = logistic_map_with_feedback(r, x, target, feedback_gain)

通过调整反馈增益 feedback_gain ，可以观察系统行为的变化，并找到一个使系统稳定在目标点的合适值。这只是一个简单的反馈控制例子，实际应用中控制策略的设计会更加复杂，需要基于对系统特性的深入了解。

在下一章节中，我们将详细探讨混沌控制在工程和科学领域中的实际应用，以及如何将理论应用到实际问题的解决中。
