本文详细解读了面轮廓度和平面度的定义、公差带、应用区别。面轮廓度关注实际轮廓对理想轮廓的变动，而平面度则限定一个表面的不平误差。两者在面的类型、基准、公差和应用场景上有显著差异。面轮廓度可单独或复合控制大小、位置、方向和形状，而平面度控制整个表面的波动。
面轮廓度
面轮廓度，它是指被测实际轮廓相对于理想轮廓的变动情况。
面轮廓度公差:是实际被测要素（轮廓面线要素）对理想轮廓面的允许变动量。
面轮廓度可单独或复合控制大小，位置，方向和形状。

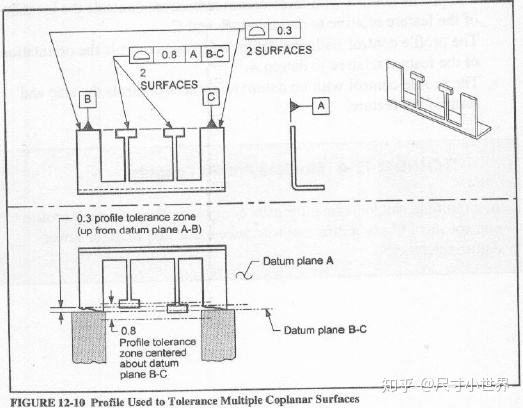

面轮廓最常见的是控制表面的位置。
平面度
平面度是指一个表面的所有元素都在一个平面上的状态。
平面度控制：限定一个表面允许的不平误差的形位公差。
平面度公差带：两个平行平面，所有元素落在中间。公差带的第一个平面由被控表面上的三个最高点组成，第二个平面是偏离第一平面，控制公差值距离的平行平面。

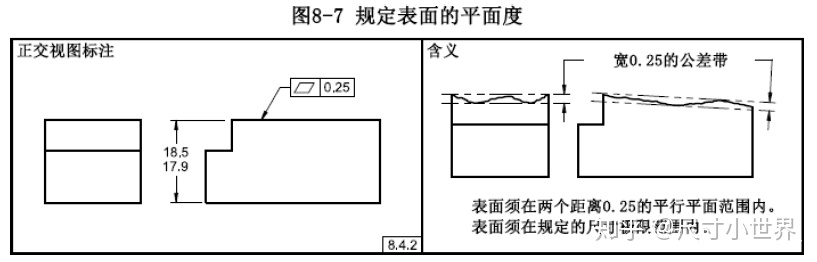

如下图所示，平面度约束表面元素，要求平面度为0.25mm,同时要求尺寸公差为0.6mm,此处可以理解为零件表面的元素的最高点形成的平面和最低点形成的平面距离为0.25mm,同时两个平面需控制在0.6mm尺寸公差的范围内。
若此处未标注尺寸公差，只标注了平面度，可以理解为针对表面的元素的最高点
