今天一位学员问我,周站长,CAD里怎么批量提取坐标?我用源泉设计的找坐标并列表ZZB提取的坐标和ID坐标查询的完全不一样,是什么问题?

如图:

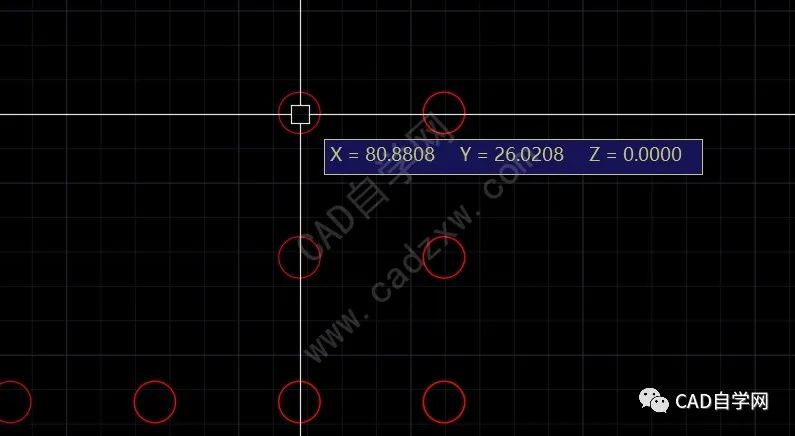

ID查询出来的;

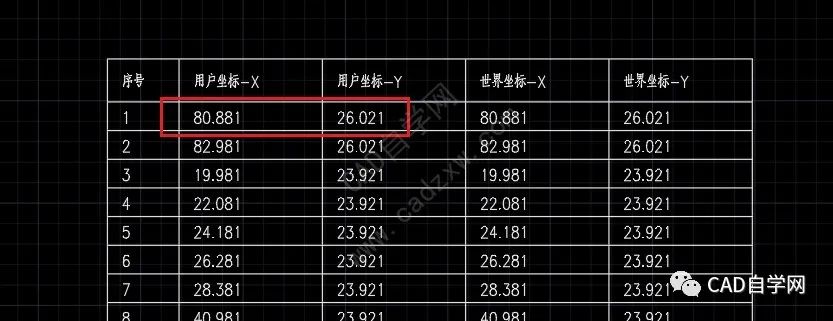

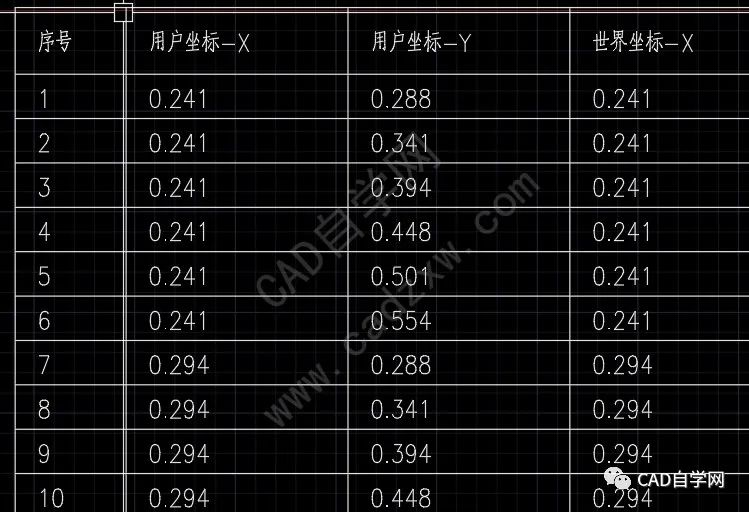

ZZB提取的;


是那里问题?

经过分析是单位问题,那利用源泉设计ZZB怎么提取坐标列表并编号呢?

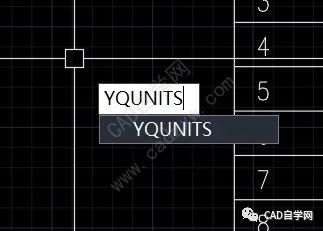

首先输入yqunits回车;

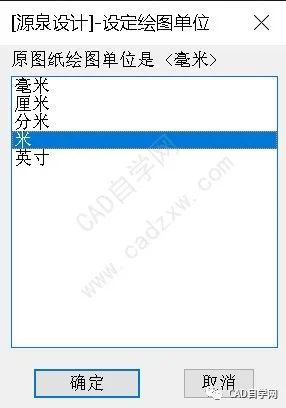

将单位改成米;

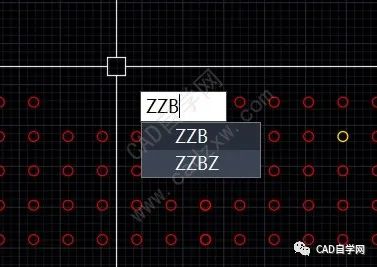

输入ZZB回车;


选择上下分行,行坐起、勾选保留示意点及序号、点击取图元基准点;

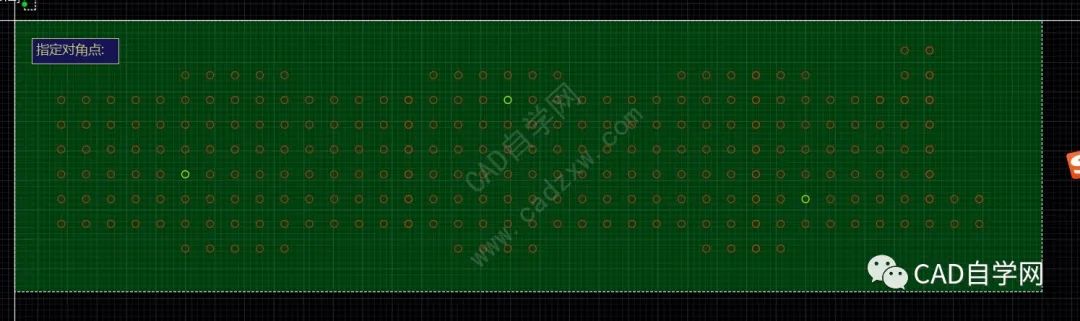

框选需要提取的坐标图元,空格;


指定插入点;

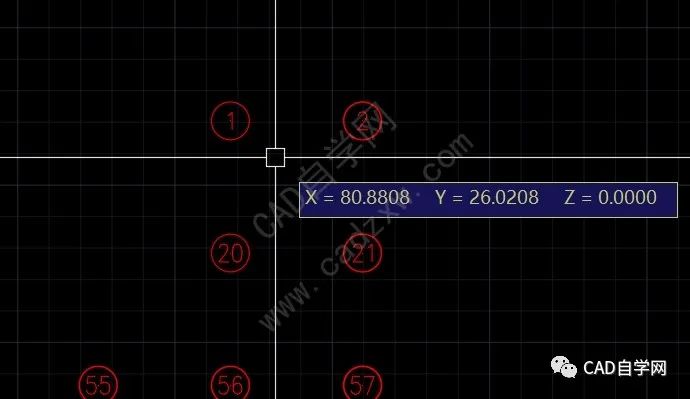

ID测量序号1坐标如图;


完,今天的分享就到这里,感谢阅读。
