NuttX V10.1.0：基于VScode+JLink（swd）+openocd的stm32f4在线调试环境搭建-CSDN博客

本文链接：https://blog.csdn.net/weixin_36432129/article/details/123354537

本文档详细介绍了如何使用VSCode结合Cortex-Debug、OpenOCD和GDB调试STM32F411CEU6微控制器的NuttX操作系统。内容包括前提条件（VSCode插件、工具链、NuttX源码等）、测试OpenOCD和GDB、VSCode环境配置以及在线调试步骤，旨在帮助开发者实现高效的STM32开发和调试。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

参考链接：

vscode + cortex-debug，stm32 开发更有趣了 - 知乎 (zhihu.com)

(4条消息) STM32开发之 VS Code + GDB下载调试_夏沫的杂物间-CSDN博客

开源调试软件OpenOCD调试stm32 - 知乎 (zhihu.com)

(4条消息) NuttX的应用记录 4 (小记录)_Godenfreemans的博客-CSDN博客

一、前提

1、vscode 扩展

C/C++ v1.8.4
Cortex-Debug v1.2.2
Cortex-Debug: Device Support Pack - STM32F1 V1.0.0
Cortex-Debug: Device Support Pack - STM32F4 V1.0.0
gnu-debugger v1.0.4

2、工具

openocd v0.10.0 : sudo apt-get install openocd
GDB 工具链

3、NuttX V10.1.0

4、JLink v9 盗版

5、mcu：stm32f411ceu6

二、测试openocd 、gdb

Debugging — NuttX latest documentation (apache.org)

根据NuttX官网上的Debugging指南，它使用的是openocd与gdb进行调试，可以先根据官方上的指南对openocd与gdb来进行测试看我们安装是否成功。

1、(默认此时已经clone了NuttX的源码并且能过正常编译）进入到menuconfig，开启debug必要的选项。Build Setup → Debug Options

2、编译测试$make clean; make -j32

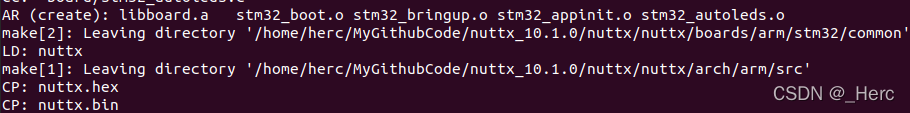

编译成功

3、官网是使用stlink-v2仿真器来使用openocd进行调试的，我使用过手头两个盗版U盘大小的stlinkv2都无法正常打开openocd。使用了盗版jlink v9则可以正常使用openocd。

注：jlink与stm32f411是通过swd进行连接

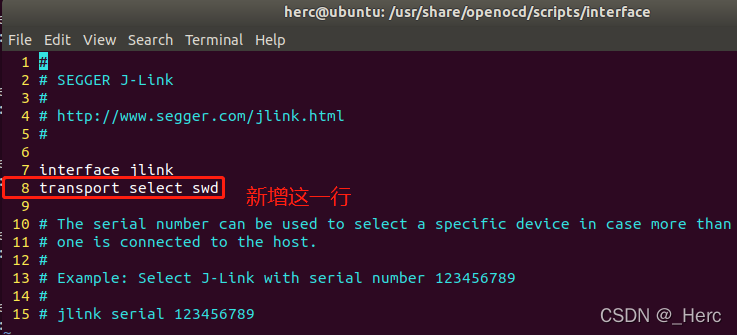

默认安装的openocd中jlink的interface配置文件是不支持使用swd模式的，我们需要新建一个配置文件

$ cd /usr/share/openocd/script/interface
$ cp jlink.cfg jlink_swd.cfg
$ vi jlink_swd.cfg

接下来是跟着官方操作

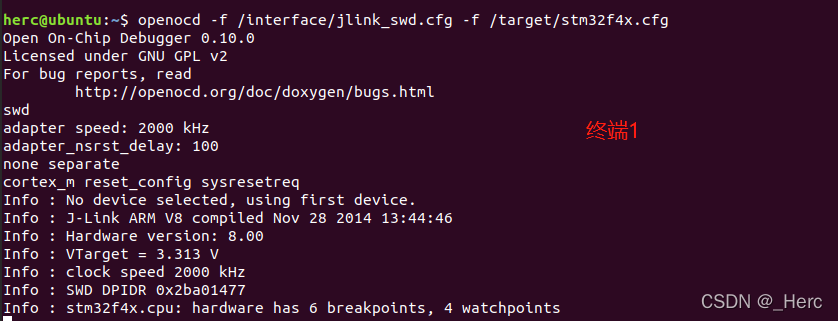

在终端1中：

$ openocd -f interface/jlink_swd.cfg  -f  target/stm32f4x.cfg

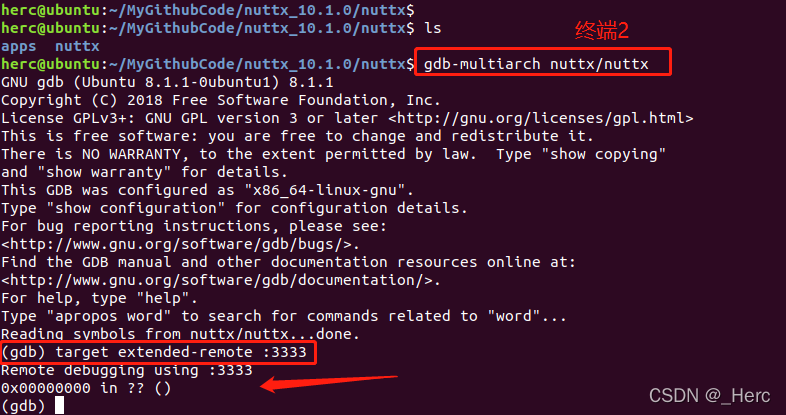

在终端2中：

$ cd {nuttx目录}
$ gdb-multiarch  nuttx/nuttx            //进入gdb
(gdb) target extended-remote :3333        //在gdb命令行中，连接gdb服务器

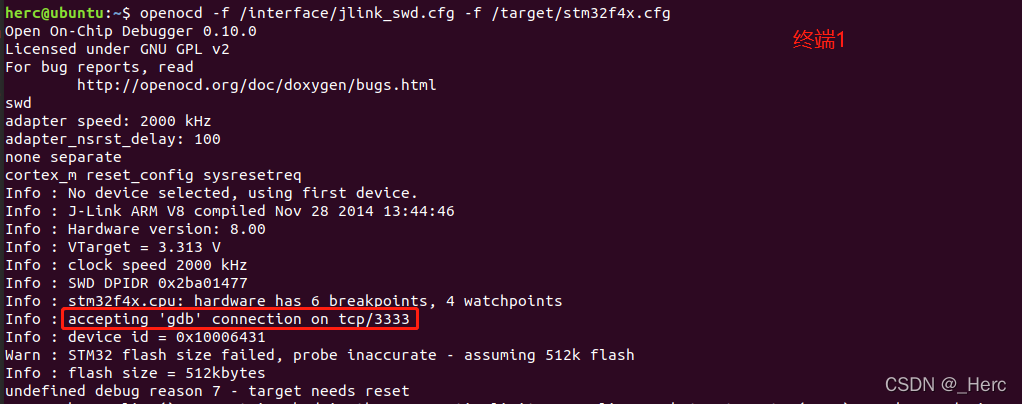

键入上面的命令后，终端1会显示accepting 'gdb' connection on tcp/3333，表示gdb已经成功连接上，即openocd与gdb都安装成功能正常使用。

进行下面的步骤时，需要把openocd 、 gdb都退出。

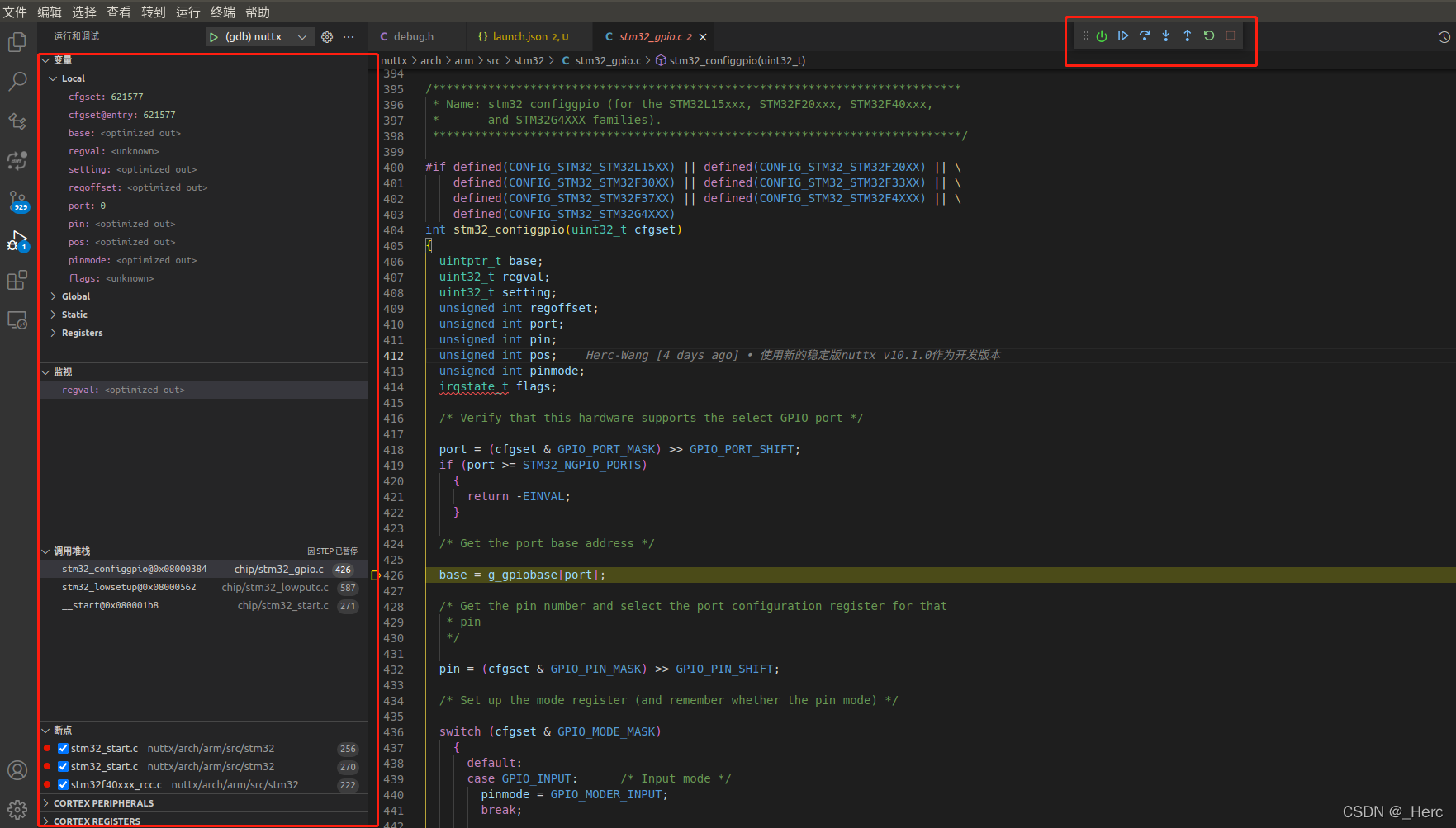

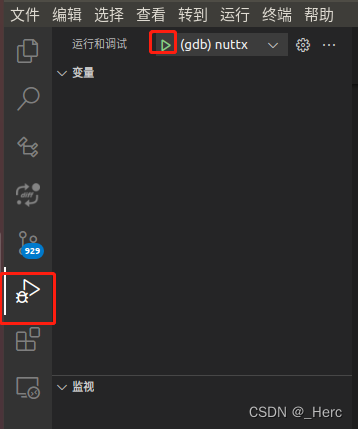

三、VSCode环境配置

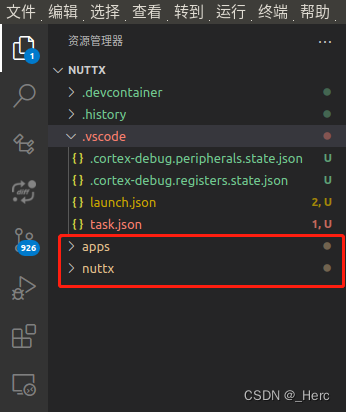

1、首先把nuttx源码添加到VScode

2、把 一、前提 中VScode的插件全部装上。

3、在资源管理器中， .vscode目录下新建或修改launch.json、task.json这两个配置文件。

launch.json(文件名）

{
    // 使用 IntelliSense 了解相关属性。
    // 悬停以查看现有属性的描述。
    // 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387
    "version": "0.2.0",

    "configurations": [
        {
            "name": "(gdb) nuttx",              // 配置名称，将会在启动配置的下拉菜单中显示
            "type": "cortex-debug",             // 配置类型，这里使用拓展cortex-debug
            "request": "launch",                // 请求配置类型，可以为launch（启动）或attach（附加）
            "servertype": "jlink",              //
            //"program": "System.map",          // 将要进行调试的程序的路径
            "executable": "${workspaceRoot}/nuttx/nuttx/nuttx",     // 指定编译出来的nuttx文件
            "device": "STM32F411CE",            // 指定mcu
            "interface": "swd",                 // 指定调试模式
            "ipAddress": null,
            "serialNumber": null,
            "args": [],                         // 程序调试时传递给程序的命令行参数，一般设为空即可
            "stopAtEntry": false,                //如果设置为true，调试器应该在目标的入口点停止(在附加时忽略)。默认值为false。
            "cwd": "${workspaceRoot}",          // 调试程序时的工作目录，一般为${workspaceRoot}即代码所在目录
            "environment": [],                  // 当前项目环境变量
            "externalConsole": false,
            "MIMode": "gdb-multiarch",          // 调试器模式/类型

            //"showDevDebugOutput": "true",     //打开调试信息，建议关闭


            "setupCommands": [
                {
                    "description": "为 gdb 启用整齐打印",
                    "text": "-enable-pretty-printing",
                    "ignoreFailures": true
                }
            ]

        }
    ]
}

task.json(文件名）

{
    "dependsOn":"Build",            // 任务依赖
    "label": "Build and Download",  // 编译任务名
    "type": "shell",                // 编译任务的类型，通常为shell/process类型
    "command": "openocd",           // 编译命令
    "args": [                       // 调用openocd时使用的参数，制定interface
    "-f",
    "interface/jlink_swd.cfg",
    "-f",
    "target/stm32f4x.cfg",
    "-c",
    "program ./nuttx/nuttx.hex verify reset exit"
    ],
    "problemMatcher": []
}
