本文详细介绍了如何利用CAD软件，特别是天正CAD，通过整体性和逐个填充方法来绘制并填充建筑图纸中的柱子。重点讲解了柱子填充操作、两种方法特点，以及填充过程中可能遇到的问题。
建筑图纸绘制可以利用CAD软件绘制也可以利用CAD软件的插件绘制，如天正CAD等，在CAD绘制建筑图纸中，一般都是利用矩形绘制柱子构件，期间可能会用到复制、捕捉自、填充等CAD命令的使用，如下图所示的单个房间的建筑图纸，即是利用CAD软件绘制的图形。

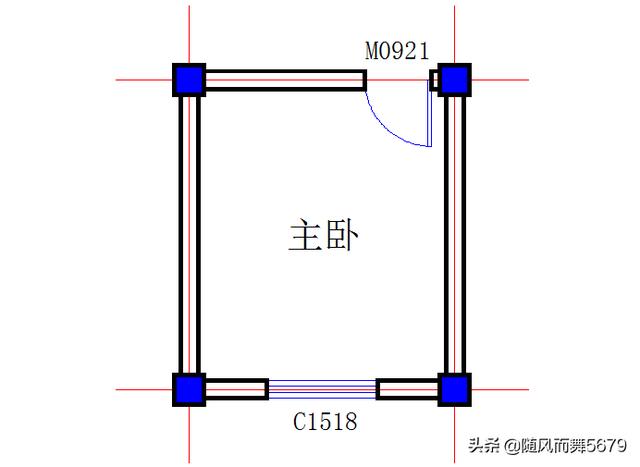

纯CAD软件绘制的单个房间图纸
柱子绘制好后，可以对柱进行加粗，也可以对柱进行填充，这里介绍柱子的填充方法及柱子填充时出现的各问题。
1、柱填充的操作方法。
柱填充的方法有两种，一是整体性填充，二是逐个逐个的填充。
整体性填充方法：利用CAD软件填充建筑平面图中的柱子时，应用到图层的使用，可以关系所有图层，只留下填充图层和柱子图层，把填充图层置为当前图层，选择填充图案，框选所有柱子，即可填充好柱子构件，然后打开所有图层，显现所有构件。
逐个逐个的填充方法：利用CAD软件填充建筑平面图中的柱子时，把填充图层置为当前图层，选择需填充的柱构件，选择好填充图案，即可填充好柱子构件，然后按照相同的方法依次填充柱构件，即可填充完所有的柱构件。
纯CAD下一个一个填充柱构件示意图
2、两种柱子填充方法的特点
若柱构件较少时，可以逐个逐个柱填充，这样填充图案就是独立的，在编辑柱时就不会存在填充图案全部错位的情况，若是整体性框选填充，则填充图案是一个整体。选中一个填充图案，则选中所有的图案，一旦移动柱的位置，填充图案是不会跟着移动，而且移动填充图案，是移动所有的填充图案，不是单一的填充图案，删除一个填充图案，就是删除所有的填充图案，是一个整体性的填充，不管怎么编辑填充图案，都是整体性地编辑。

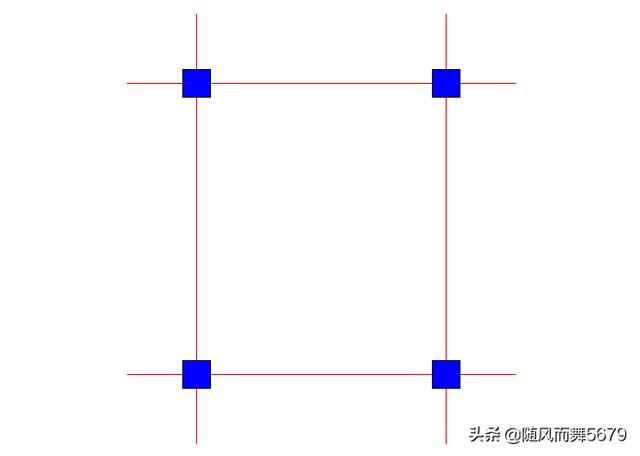

纯CAD下整体性填充柱构件示意图
