弱电系统图纸制图标准

---

一、图框、比例

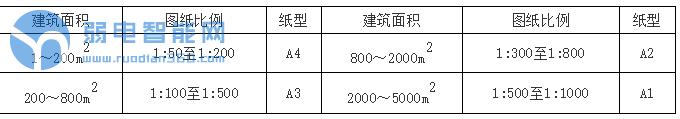

1、 制图图框根据图纸大小确定图框大小。建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：

(1-1图)

2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。

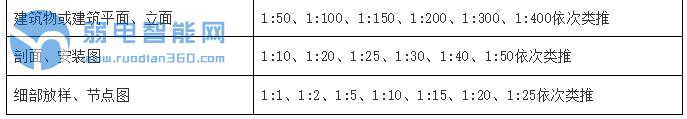

3、制图比例如下：

(1-2图)

4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。

5、 图框根据图纸比例或要求，图框缩放以比例大小缩放。

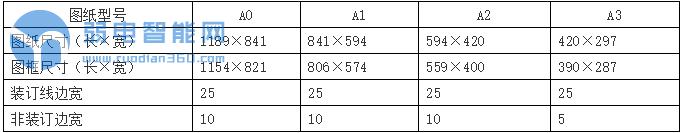

工程图纸尺寸表(单位：毫米)(1-3图)

工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。

二、图线

1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：

(2-1图)

2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号(白色)颜色，其余不需要的图层一律删除。

3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。

4、图纸设计线型：
